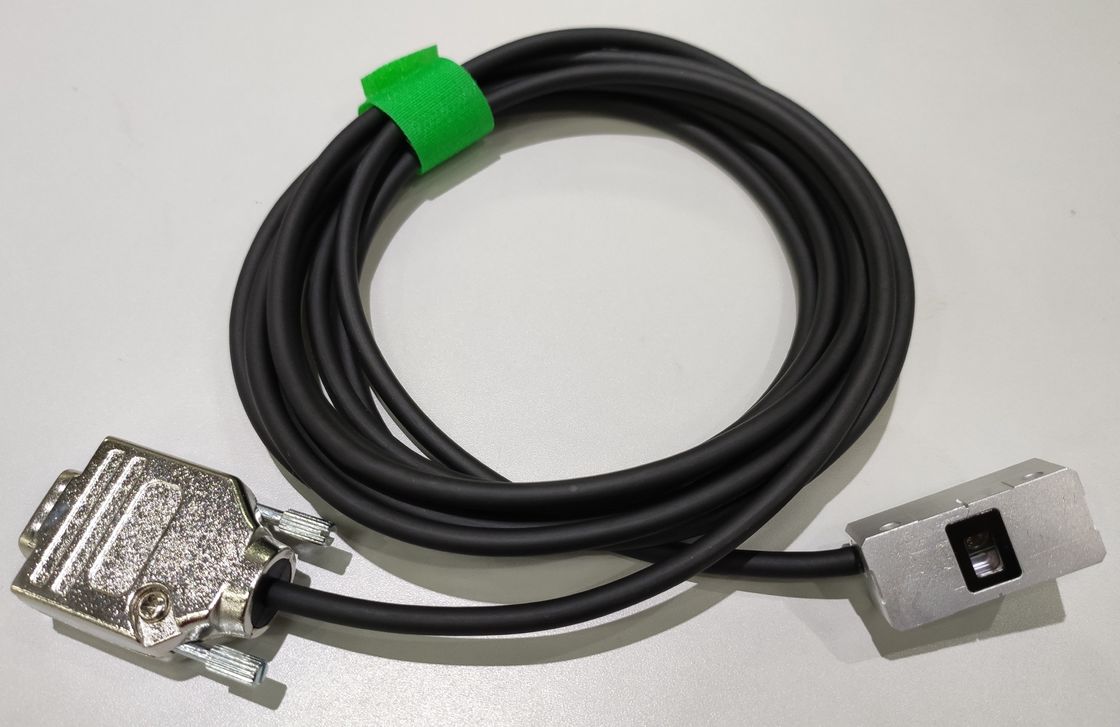

Голова чтения правителя высокой точности гратинг достигает эффективного разрешения 20 нм

Основная информация
Место происхождения: Дунгуань
Фирменное наименование: UNIMETRO
Номер модели: РУ2
Количество мин заказа: 1
Цена: Discussible

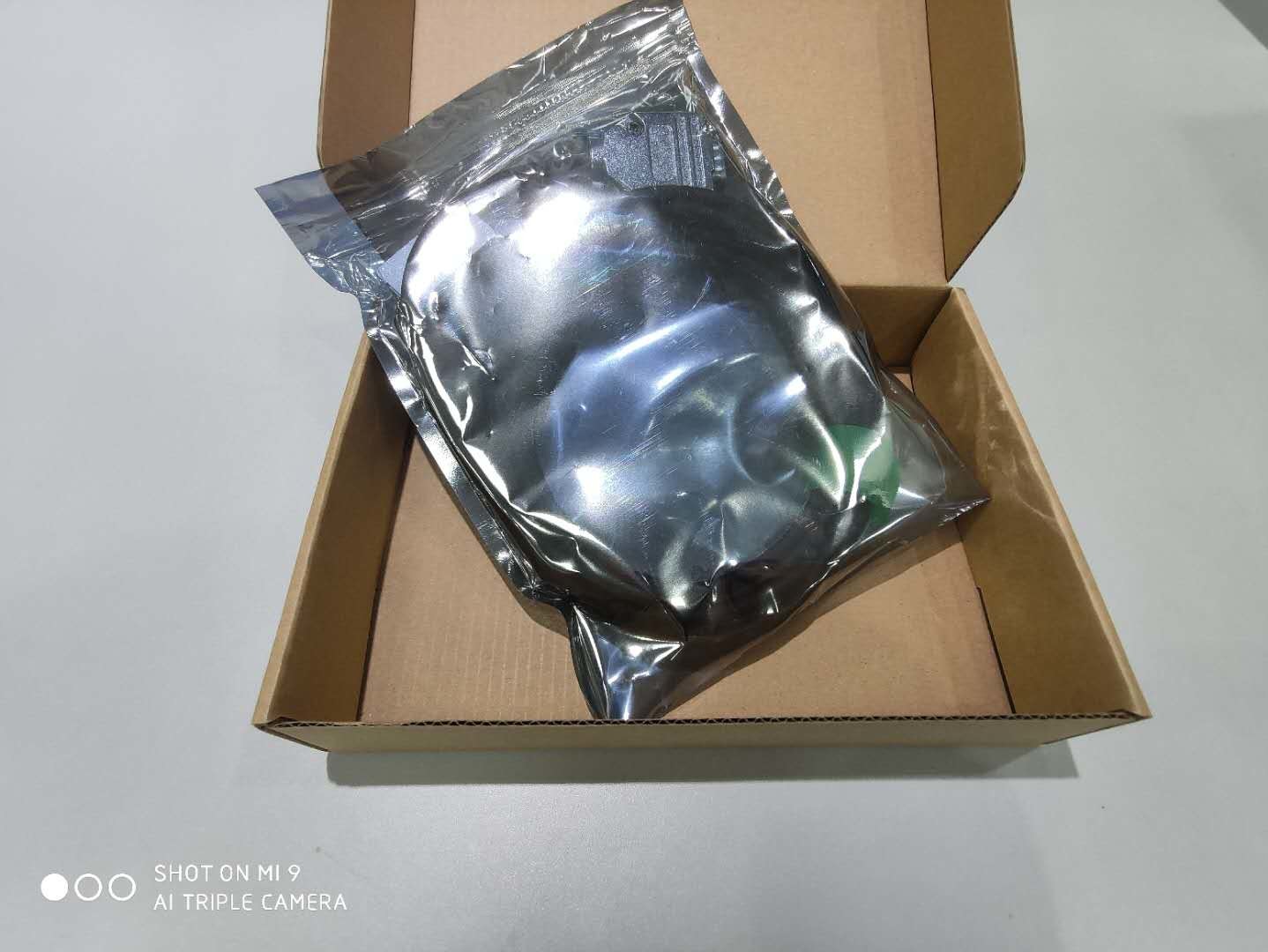

Упаковывая детали: Box
Подробная информация
Размер: L36mm*W16.4mm*H14.3mm Тангаж: 20um
Вес: Голова чтения: 15g, кабель: 35g/m Сигнал: Дифференциальный TTL или SinCos 1Vpp
Точность: +-5um Разрешение: Дифференциальный TTL 5um, 1um, 0.5um, 0.2um, 100nm, 50nm, 20nm
Ошибка подразделения электрона: <40nm максимальная скорость: 12m/s (связано с разрешением и минимальной тактовой частотой счетчика)
Максимальное ускорение: 35g См. однонаправленная повторяя точность на начале: 1LSB
Высокий свет:

линейный цифровой масштаб

,

оптически линейный кодировщик


Характер продукции

Голова чтения правителя решетки высокой точности достигает эффективного разрешения 20 nm



Характер продукции

Голова чтения правителя серии RU2 скрежеща

●Голова чтения правителя решетки RU2 конструирована для того чтобы обеспечить обратную связь для измерения высокой точности линейного. Она принимает технологию самого предварительного одиночного поля UNIMETRO просматривая, предварительное автоматическое увеличение и автоматическую технологию коррекции отступления. Она может прочитать правителя решетки 20 MHI с представлением высокой точности и анти--загрязнения. Соответствующее для высокой эффективности и высоких применений надежности требуя короткозамкнутого витка и управления скоростью, как механические инструменты высокой точности и автоматическая технология коррекции отступления, высокоскоростное оборудование автоматизации, etc.



Голова чтения правителя высокой точности гратинг достигает эффективного разрешения 20 нм 0






Справочные данные

Читатель серии одиночного поля высокой точности просматривая

●Голова чтения RU2 принимает поля обширного района UNIMETRO технологию самого предварительного одиночного просматривая, технологию авторегулировки усиления и автоматическую технологию коррекции отступления, которая может эффектно уменьшить удар загрязнения. Встроенное подразделение ADC реальн-скорости головы чтения может обеспечить большую ширину полосы частот, и более эффектно уменьшить шум подразделения и ошибку подразделения. Оно может достигнуть эффективного разрешения 20 nm под состоянием низкого шума положения и ровного управления скоростью, с встроенным выходом начала и предела ссылки REF, и обеспечивает стандартный дифференциальный интерфейс TTL цифровой дифференциальный. СИД мульти-цвета интегрировано на голове чтения, которая может показать силу сигнала и облегчить установку.







Экологические требования
работая температура

-10℃ | +70℃

Работая влажность

RH<95>

Уплотнение вверх

IP40

Температура хранения

-20℃ | +85℃

Влажность хранения

RH<95>





Основные особенности



◆Максимальное разрешение 50 nm.
◆Сильная способность анти--загрязнения: Технология одиночного поля обширного района просматривая, больше чем 100 измерительных линий просматривая в то же время, эффективного для уменьшения удара других поллютантов как пыль.
◆Высокая ширина полосы частот, низкая ошибка подразделения: встроенный высокоскоростной ADC и просеивающий контур, обеспечивают более высокую ширину полосы частот, более высокое разрешение, более высокую динамическую характеристику, более низкую ошибку подразделения.
◆Автоматическое управление преимущества, автоматическая коррекция отступления: предварительная авторегулировка усиления, автоматическая цепь коррекции отступления и алгоритм, обеспечить более стабилизированный выход сигнала. Установка также более удобна.
◆Multicolor индикатор показывает состояние силы сигнала и установки.

◆SinCos 1Vpp, дифференциальный интерфейс сигнала TTL.

◆Встроенный сигнал начала и предела REF.



Размер

L: 36mm * W16.4mm * H14.3

Вес

Голова чтения: кабель 15g: 35g/m

Сила

5V±10% 150mA

Выходной сигнал

Дифференциальный TTL или SinCos 1Vpp, начало, предел, голова чтения готовая

Соединитель

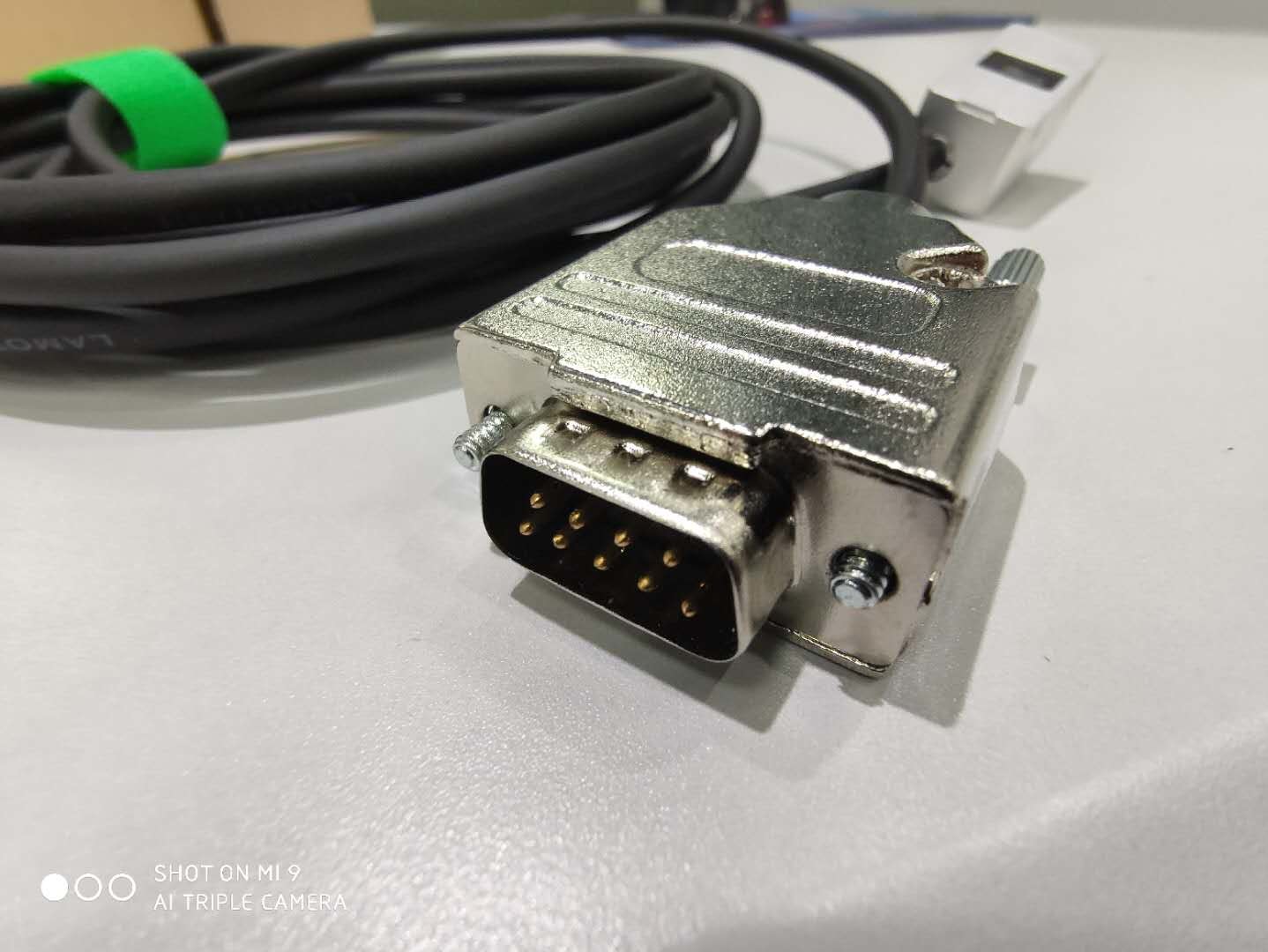

мужчина Pin D-подводной лодки 15

Ранг точности

±5 um (правитель решетки РУСИ)

Разрешение

Дифференциальный TTL 5um, 1um, 0.5um, 0.2um, 100nm, 50nm, 20nm (SinCos 1Vpp) 20um

Электронная ошибка подразделения

<40nm>

Максимальная скорость

12m/s (касаясь разрешения и минимальной тактовой частоты счетчика)

Максимальное ускорение

35G

Начало ссылки

Магнитный переключатель в основании головы чтения

Переключатель предела

Магнитный переключатель в основании головы чтения

Односторонняя точность повторения начала ссылки

1LSB





Просматривая технология



Голова чтения RU2 принимает LAMOTION выдвинула технологию одиночного поля обширного района просматривая. Разбросанный свет испустил пропусками источника света через объектив и регулирует для того чтобы пройти луч прошед параллельно параллельно. После фильтровать излишный луч через окно на решетке, он загорается на скрежеща правителе и отражается скрежеща правителем для того чтобы сформировать яркие и темные края. Решетка на окне загорается на одиночном датчике сканирования поля.





Высокое сопротивление загрязнения одиночной сканирования поля






Через тест баньяна LAIVIOTION Даляни оптически, когда используя правителя решетки нержавеющей стали РУСИ, голова чтения RU2 загрязнятьа пылью, чернилами и царапинами подобными диаграмме выше, точность измерения только повлияна на десятками нанометров, и диаграмма Lissajou сигнала только повлияна на маленьким, будут никакие отступление DC и неравное искажение амплитуды. Она не причинит голову чтения быть неспособна работать.

Сканирование одно-поля головы чтения RU2 только выводит наружу Sin+, согрешение, Cos+, Cos-сигналы на одном датчике. Не похож на сканирование 4-поля, она требует 4 датчиков к выходным сигналам. Когда правитель решетки загрязнен, амплитуда изменений сигнала в то же время, которые не причинят искажение картины Lissajou.






Технология авторегулировки усиления



Голова чтения RU2 использует самую предварительную технологию авторегулировки усиления оптики баньяна LAMOTION Даляни. Когда расстояние между головой чтения и изменениями правителя скрежетать (главным образом когда будет отрегулирована и будет установлена голова чтения), или когда скорость изменений головы чтения, амплитуда сигнала изменит. Технология авторегулировки усиления головы чтения RU2 может держать амплитуду этого всего времени сигналов стабилизированного и обеспечивать точность выхода.

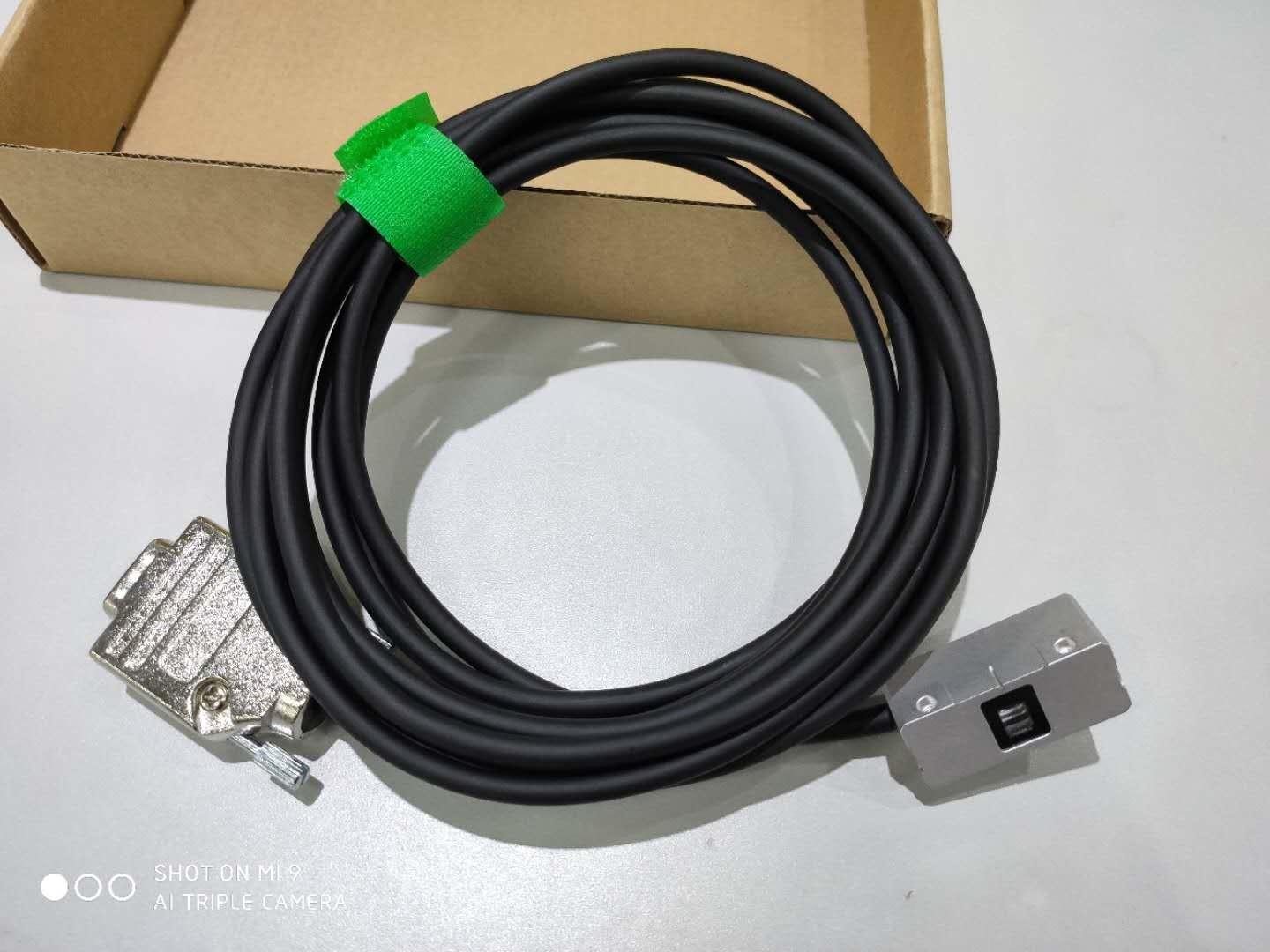

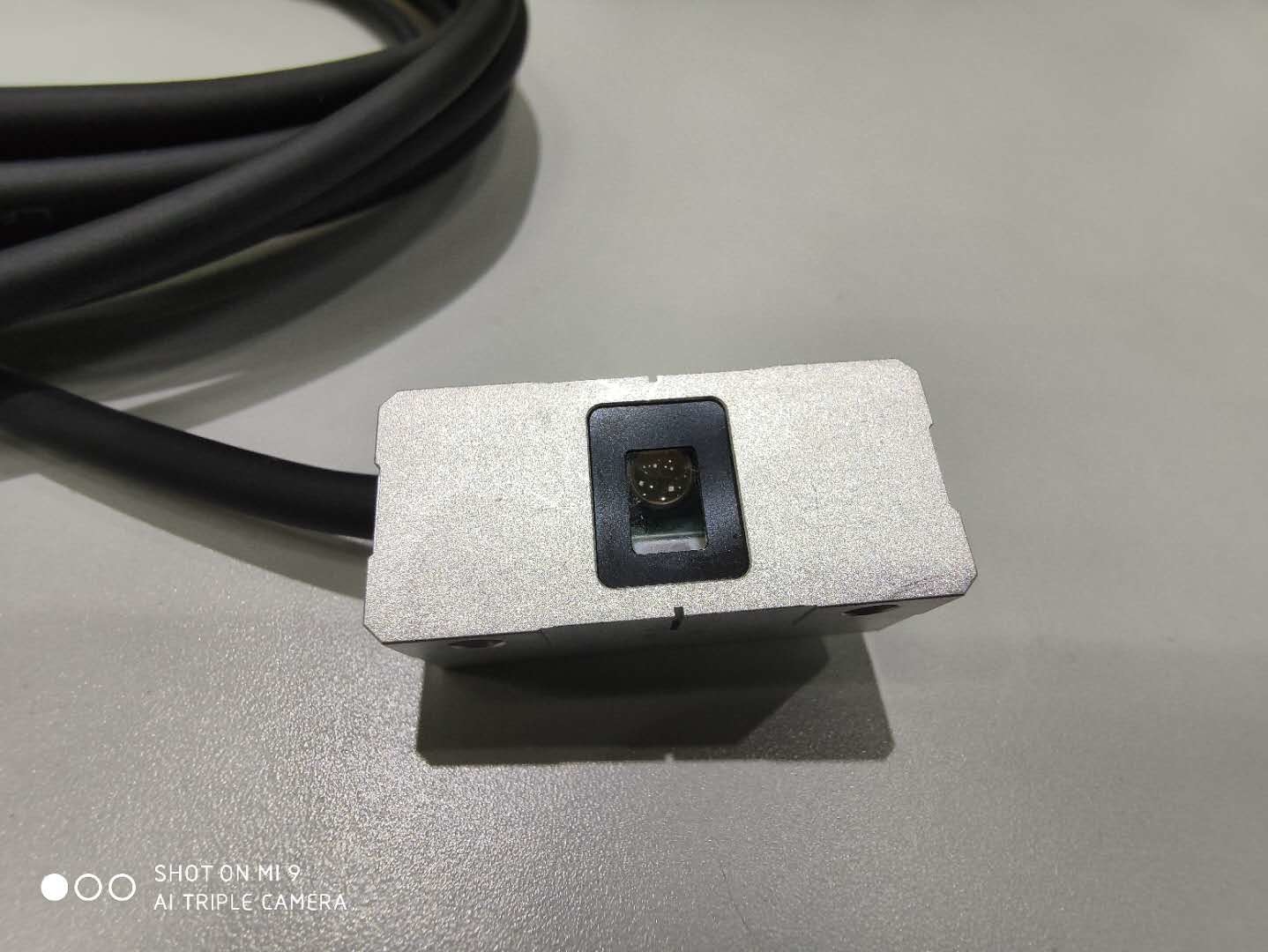

Детальные изображения.


Параметры сигнала электрические
Дифференциальный TTL

Положение сигнала

2 дифференциальных сигнала a и b

Сигнал начала ссылки

1differential сигналы z

Ширина ИМПа ульс 90°
Уровень сигнала

RS-422 (TIA/EIA-422-B)

≥ 2.4V выхода высокопоставленное когда течение выхода 20 мам
≤ 0.4V выхода низкоуровневое когда течение выхода 20 мам
Позволяемая нагрузка

Мамы ≤ 30 течения выхода

Импеданс 120ohm между каждой парой дифференциальных сигналов
SinCos 1Vpp

Положение сигнала

Сигнал греха и сигнал Cos

Сигнал начала ссылки

REF сигналов 1differential

Ширина ИМПа ульс -18°~ -108°
Уровень сигнала

Значение 1Vpp уровня сигнала m 0.6V~1.2V типичное

Отступление симметрии | P-N | ≤ 0,065 /2M
Фазовый угол | φ1+φ2 | угол /2 90°±1°Electron
Позволяемая нагрузка

Мамы ≤ 10 течения выхода

Импеданс 120ohm между каждой парой дифференциальных сигналов
Предел

Тип сигнала

Стеките выход открытой цепи

Позволяемая нагрузка

Уровень входного сигнала 3.3V~24V

Течение входного сигнала ≤20mA
Читатель готовый

Тип сигнала

Стеките выход открытой цепи

Позволяемая нагрузка

Уровень входного сигнала 3.3V~24V

Течение входного сигнала ≤20mA





PS: Для обеспечения участка сигнала начала, может быть необходимо отрегулировать магнит начала.





Отношение между скоростью и разрешением и частотой



Разрешение выхода




1um

0.5um

0.2um

0.1um

50um



Встречная минимальная тактовая частота

10M

12M

12M

8M

4M

2M

Максимальная скорость

5M

12m/s

10m/s

4m/s

2m/s

1m/s

2.5M

10m/s

5m/s

2m/s

1m/s

0.5m/s

1M

4m/s

2m/s

0.8m/s

0.4m/s

0,2







Соединение сигнала



Линия последовательность интерфейса головы чтения
Секретный номер

Функция

Секретный номер

Функция

PIN 1

Дифференциальный TTL A+ (цифровой данное) SinCos 1Vpp Sin+ (аналогового выхода)

PIN 9

Дифференциальное согрешение TTL a (цифрового данного) SinCos 1Vpp (аналогового выхода)

PIN 2

Дифференциальный TTL A+ (цифровой данное) SinCos 1Vpp Sin+ (аналогового выхода)

PIN 10

Дифференциальное согрешение TTL B- (цифрового данного) SinCos 1Vpp (аналогового выхода)

PIN 3

Дифференциальный TTL Z+ (цифровой данное) SinCos 1Vpp Ref+ (аналогового выхода)

PIN 11

Дифференциальный ref Z- TTL (цифрового данного) SinCos 1Vpp (аналогового выхода))

PIN 4

Пустой

PIN 12

Пустой

PIN 5

Читатель готовый

PIN 13

Пустой

PIN 6

Предел

PIN 14

+5V

PIN 7

+5V

PIN 15

0V

PIN 8

0V, внутренний защищать (нужно быть подключенным с 0V с PIN15 для увеличения анти--сжимать представление)









Смысл сигнала



Смысл читателя готовый и сигнала предела может быть рассужен конкретно путем ссылаться на индикатор системы.



Линия последовательность интерфейса головы чтения
Секретный номер

Функция

Секретный номер

Функция

PIN 1

Дифференциальный TTL A+ (цифровой данное) SinCos 1Vpp Sin+ (аналогового выхода)

PIN 9

Дифференциальное согрешение TTL a (цифрового данного) SinCos 1Vpp (аналогового выхода)

PIN 2

Дифференциальный TTL A+ (цифровой данное) SinCos 1Vpp Sin+ (аналогового выхода)

PIN 10

Дифференциальное согрешение TTL B- (цифрового данного) SinCos 1Vpp (аналогового выхода)

PIN 3

Дифференциальный TTL Z+ (цифровой данное) SinCos 1Vpp Ref+ (аналогового выхода)

PIN 11

Дифференциальный ref Z- TTL (цифрового данного) SinCos 1Vpp (аналогового выхода))

PIN 4

Пустой

PIN 12

Пустой

PIN 5

Читатель готовый

PIN 13

Пустой

PIN 6

Предел

PIN 14

+5V

PIN 7

+5V

PIN 15

0V

PIN 8

0V, внутренний защищать (нужно быть подключенным с 0V с PIN15 для увеличения анти--сжимать представление)











Индикатор системы

Голова чтения RU2 имеет встроенную индикаторную лампу мульти-цвета, которая может показать настоящее состояние сигнала, начала и предела, и может помочь установке и регулировке головы чтения.



Читатель готовый, значить государства сигнала предела
Условие сигнала

Читатель готовый

Предел

Стеките открытое

Сигнальная линия разъединение

Сигнальная линия разъединение

Низкая интенсивность сигнала чтения главного

Предел обнаружения

Overspeed головы чтения



Анормалное электропитание головы чтения



Стеките закрытие

Голова чтения работает нормально

Голова чтения работает нормально





Другие функции индикатора чтения главного
Красные светы дальше на 0,5 секунды

Обнаруженное положение начала

Вспышки красного света дважды

Фазовому рассогасованию начала, нужно отрегулировать участок скорость обнаружения начала слишком быстра.
