Управляемый CNC визуальной измерительной системы теста прессформы автоматический измеряя

Основная информация
Место происхождения: КИТАЙ
Фирменное наименование: UNIMETRO
Сертификация: CE,ISO
Номер модели: ОН
Количество мин заказа: 1
Упаковывая детали: деревянный случай
Время доставки: 20~25дайс
Условия оплаты: L/C, T/T
Поставка способности: 10
Подробная информация
Название продукта: Визуальные измерительные системы Размер: 1900*1480*1750мм
измеряя ряд: 800*1000*200mm Измеряя точность: 3+L/200um
Повторимость: 3um Линейное разрешение масштаба: 0.1um/0.5um
Вынуждающая система: Управление Cnc Освещение: 5-ring, 8-zoom
Высокий свет:

Измерительная система теста прессформы визуальная

,

Измерительная система управляемая CNC визуальная

,

Измерительная система ISO визуальная


Характер продукции

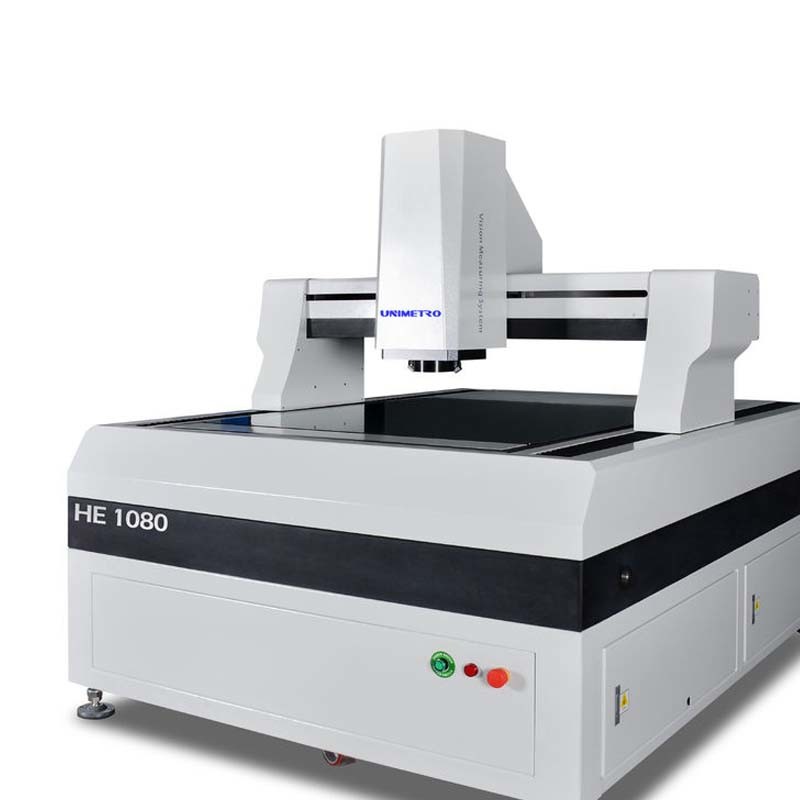

Измерительные системы автоматическое Meausring теста прессформы визуальные



ОН тип визуальные измерительные системы портала высокой точности серии совмещает высокую точность и высокая эффективность, предлагает быстрый ход измеряя для геометрического, элементы, различных видов частей. ОН серия широко использована внутри меняет индустрии и продукты как PCB, медные одетые ламинат, стекло пусковой площадки, модули LCD, и материалы изоляции etc.

Анализ конечных элементов введен в конструируя процессе ОН серия, обеспечивает высокую ригидность и точную механическую структуру. Основание машины использует структуру замкнутой рамы передвижную мостообразную, которая проста и предлагает высокую нагружая возможность и самое лучшее проведение движения.





Особенности

>> исправлены передвижная структура портала и workpiece измеряя;
>> регулирование по замкнутому циклу CNC 4 осей полноавтоматическое, полноавтоматическое измерение;
>> основание и луч гранита 000 рангов, стабилизированный и надежный;
>> открытый скрежеща правитель с разрешением 0,1 um, высокой точности и хорошей стабильности;
>> ведущий брус точности линейный, меля винт шарика ранга и мотор сервопривода AC Panasonic обеспечить стабильность располагать точность системы движения машины;
>> высокая цветная камера разрешения для того чтобы соотвествовать ясного замечания и стабилизированного измерения;
>> 6.5x непрерывный автоматический объектив с переменным фокусным расстоянием, точный автоматический сигнал, одна коррекция пиксела достаточно;
>> programmable 5 систем источника света контура СИД источника света поверхности СИД зоны кольца 8 и параллели передачи может осуществить ровную регулировку яркости 256 умно;
>> импортированный зонд контакта установлен осуществить измерение 3D;
>> автоматическое программное обеспечение измерения изображения Immeasuring4.2 с независимыми правами на собственность обеспечено как стандарт, который силен и легок для использования;





Параметры

Модель

ОН 652

HE862

HE1080

HE1210

HE1512

HE1812

X, перемещение y (mm)

500*600

600*800

800*1000

1000*1200

1200*1500

1200*1800

перемещение Z-оси (mm)

200 (смогите быть поднято согласно требованиям клиентов)

Емкость нагрузки

приблизительно 35 kg

Размер (mm)

1700*1180*1750

1700*1280*1750

1900*1480*1750

2100*1680*1750

2500*1880*1750

2700*1880*1750

Вес (kg)

1500

1800

2900

3200

4400

4800

Разрешение

0.5μm (0.1um для варианта)

Камера

цифровая фотокамера 2M HD GIGA

Объектив с переменным фокусным расстоянием

профессиональное автоматическое увеличение объектива с переменным фокусным расстоянием объектива с переменным фокусным расстоянием: 1~10X

Видео- увеличение

18~195X (согласно различным моделям выбранной камеры, свое увеличение изменит; фактическое увеличение подлежит измеренные данные)

FOV

8.1~1.3mm (согласно различным соответствуя схемам камеры и объектива, область видимости изменит соответственно, и фактическая область видимости подлежит измеренные данные)

Accuracy*

μm ≤ (3+L/200)

Освещение

Programmable освещение поверхности СИД 5 разделов кольца 8 (40 разделов звенят свет, коаксиальный свет, передвижной multi свет кольца цвета для варианта)





Информация о компании

Визуальная машина измерения
Визуальная машина измерения
Визуальная машина измерения
Визуальная машина измерения

Наше Client&Agent

 Визуальная машина измерения
Визуальная машина измерения
вопросы и ответы
Визуальная машина измерения  Q1: Вы фабрика или торговая компания?
Визуальная машина измерения  A1: Мы фабрика и давать вам самый быстрый ответ в 24 часах.
Визуальная машина измерения  Q2: Что ваша компания главным образом внутри?
Визуальная машина измерения  A2: Мы главным образом произвести машину зрения измеряя, координированную измеряя машину, fixturesetc CMM&VMM.
Визуальная машина измерения  Q3: Как выбрать соотвествующую спецификацию?
Визуальная машина измерения  A3: Покуда вы скажете нам разнообразие и размер продукта, который нужно измерить, наша профессиональная команда посоветовала бы вам измеряя аппаратуры соответствующих спецификаций.
Визуальная машина измерения  Q4: Вы признаваете подгонянное обслуживание?
Визуальная машина измерения  A4: Уверен! Мы можем обеспечить не только типичные машины, но также машины подгонянные к потребностям клиента.
Визуальная машина измерения  Q5: Что ваш период гарантии?
Визуальная машина измерения  A5: Наш период гарантии продукта 1 год. Наше качество продукции очень стабилизировано, и мы имеем
улучшенный много на некоторых breakable частях. Вы можете отдохнуть уверенное нашего качества продукции.
