Система контроля инструмента высокой точности с обслуживанием ODM OEM

Основная информация
Место происхождения: Китай
Фирменное наименование: UNIMETRO
Сертификация: ISO, CE
Номер модели: Ranger600
Количество мин заказа: 1set
Цена: negotiable
Упаковывая детали: Деревянный пакет вакуума case+
Время доставки: 15 дней
Условия оплаты: T/T, L/C, D/A, D/P, западное соединение, MoneyGram, MoneyGram
Поставка способности: 50Сец в месяц
Подробная информация
Название продукта: Машина осмотра инструмента высокой точности с обслуживанием ОДМ ОЭМ Модель: Рейнджер600
Применения: Вертикальный, конусный, режущая головка, нож специальной формы Гарантия: 12 месяца
Разрешение линейной шкалы: 0.1um Режим: Ручной или автоматический
Расстояние деятельности: 90mm Обслуживание: OEM, ODM
Высокий свет:

Система контроля инструмента OEM

,

Система контроля инструмента высокой точности

,

Система контроля инструмента ODM


Характер продукции

Машина осмотра инструмента высокой точности с обслуживанием ODM OEM







Описание

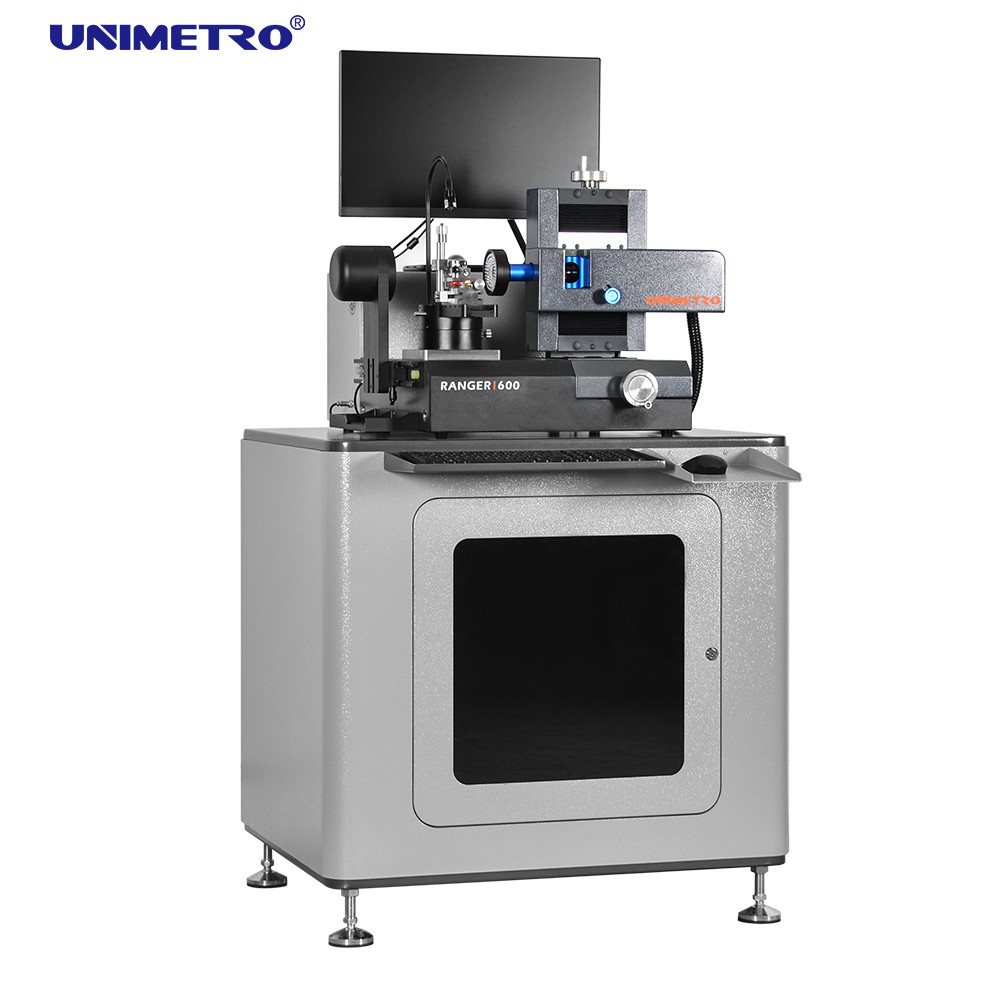

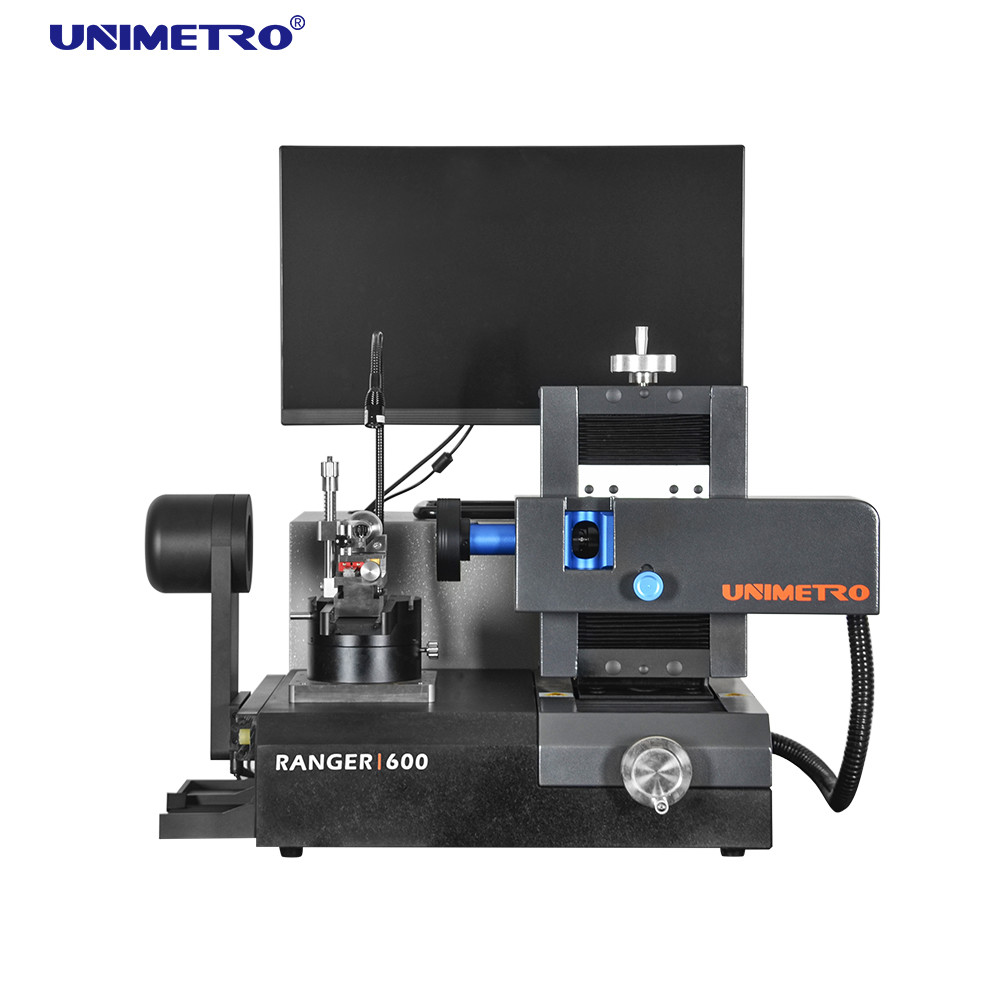

Система контроля инструмента UNIMETRO RANGER600 всеобщая измеряя машина для сверл, филируя резцов и счетчиков и зенковок под гибкой освещающей системой. Спасибо компактный дизайн и большая стабильность, RANGER600 можно использовать в комнате метрологии, получая осмотре, или сразу в продукции.

Система контроля инструмента высокой точности с обслуживанием ODM OEM 0



Параметры



Название продукта

Многофункциональная машина осмотра инструмента для различных режущих инструментов формы


Модель

Ренджер 600


Перемещение оси x

80mm


Перемещение Y-osи

60mm


Ряд оси z измеряя

60mm


Максимальный диаметр инструмента

20mm (опционные 30mm)


Максимальная длина инструмента

200mm (опционные 350mm)


Расстояние деятельности

90mm



Объектив

0.7X-4.5X согнуло объектив с переменным фокусным расстоянием

Камера

Камера 5MP HD

Линейное разрешение масштаба

0.1um

Увеличение

12.6X-79.2X/25.2X-158.4X (опционное)

Поле зрения

27*20mm-43*33mm/13.5*10mm-2.3*1.6mm (опционный)

Точность

X | y, (2,5 + l/100) μm, l измеренная длина

ПК

операционная система Windows 10, с 24" монитор LCD

Система освещения

свет кольца СИД 8 разделов, свет контура и гибкий вспомогательный свет, все управление программного обеспечения и programmable.

Формат входного сигнала

Файлы DXF

Формат выхода

EXCEL, DXF













Аксессуары



Система контроля инструмента высокой точности с обслуживанием ODM OEM 1
        Свет свободного угла вспомогательный                                  Модуль света контура

Dimmable дополнительный свет доступен на гибкой руке. Что помогает потребителям получить местное увеличенное изображение.

Это передвижное вдоль направления X-оси предлагает самое лучшее изображение и острый край взглядов объекта к потребителю измеряя контур инструмента.






Система контроля инструмента высокой точности с обслуживанием ODM OEM 2
         Низкопробная таблица                                                             Держатель инструментов

Твердая стоящая рабочая станция с объемом запоминающего устройства практически и открыт-взгляда для хранения материалов и инструментов.


Держатель инструментов множественн-раздела врезан сбоку машины. Потребители могут держать все инструменты для того подготовка для избежания запутанности.






Особенности


1. Предварительный дизайн
﹥Ergonomic дизайн и твердая конструкция.
Захватывать изображения ﹥HD и комбинация дисплея, также уровень увеличения микроскопа опционные.
﹥Stable и точный блок v для легких удержания и выравнивания инструментов.
﹥Mechanical фиксированные измеряя углы 0 градусов и 90 градусов доступны на роторном этапе.
кодировщик точности ﹥High врезан в роторной таблице, предлагает точное расположение угла для потребителей.
свет кольца СИД раздела ﹥Multiple programmable для поверхностного освещения, также включая освещение контура и свет свободного угла вспомогательный для стандартных функций.
Программное обеспечение ﹥SMARTOOL измеряя предлагает специфическую измеряя функцию для режущих инструментов.
﹥Automatic обнаружение края, быстрое измерение с перекрещением, функции угла сравнения элемента CAD доступно.

2. Многократная цепь двигает под углом измерять
Для более быстрых и более точных инструментов двиньте под углом положение во время измеряя процесса, роторной таблицы предложений RANGER600 2 механических фиксированных угла, 0 градусов и 90 градусов. На 0 положениях степени потребители могут измерить конец инструмента, конец инструмента - цапфу вала, конец инструмента - передний угол, etc. и 90 градусов положения доступны для угла винтовой линии, осевого переднего угла, сперва заднего угла, во-вторых заднего угла и опрокидывать угол края, etc.


Система контроля инструмента высокой точности с обслуживанием ODM OEM 3

0 градусов                                   45 градусов                                   90 градусов
