Камера: | Промышленное камера CCD цвета ранга 1/2» | Увеличение: | 33-195X |
---|---|---|---|
Вынуждающая система: | Полное управление CNC конц-петли, мотор сервопривода AC, ось 3 автоматическая и programmable, управл | Линейное разрешение масштаба: | 1um/0.5um/0.25um/0.1um для опционного |
Измеряя программное обеспечение: | Программное обеспечение рациональной смеси Vue 3D измеряя | ||
Высокий свет: | машина зрения измеряя,системы зрения измеряя,составная измерительная система зрения 3D |
Введение

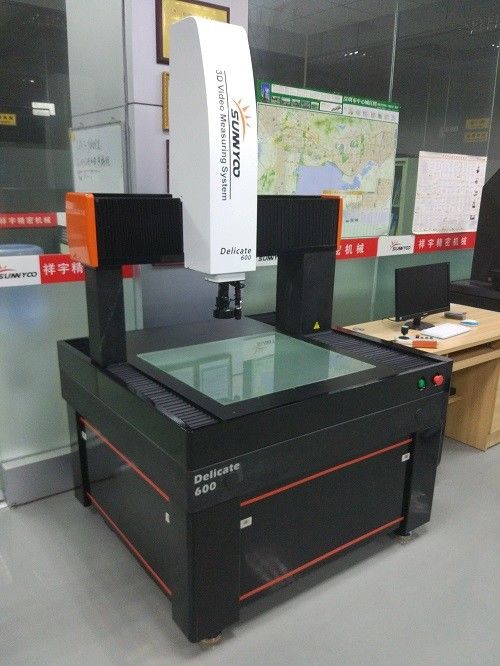

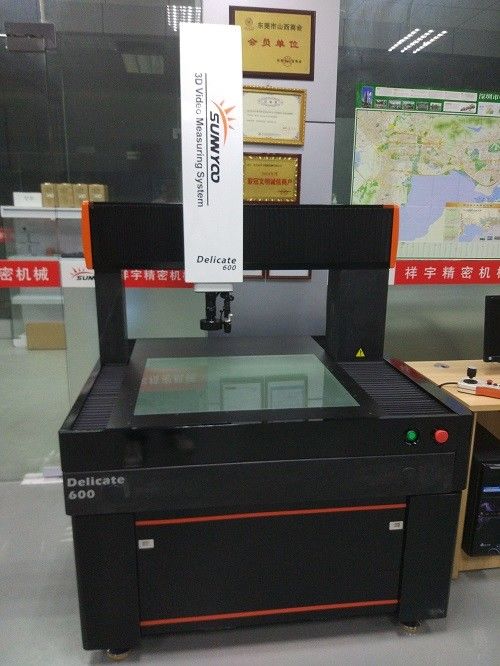

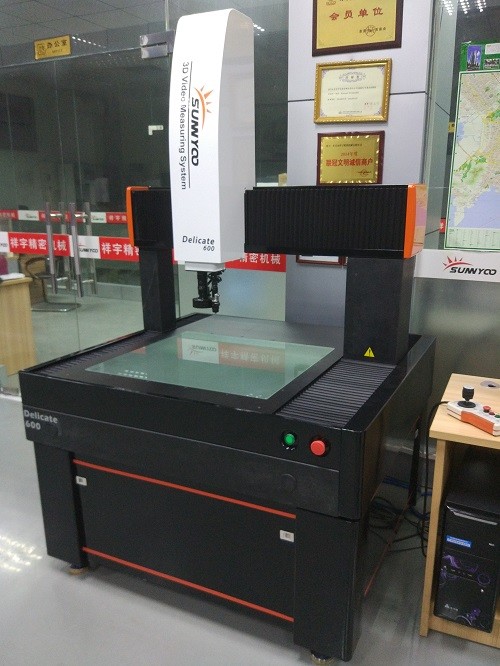

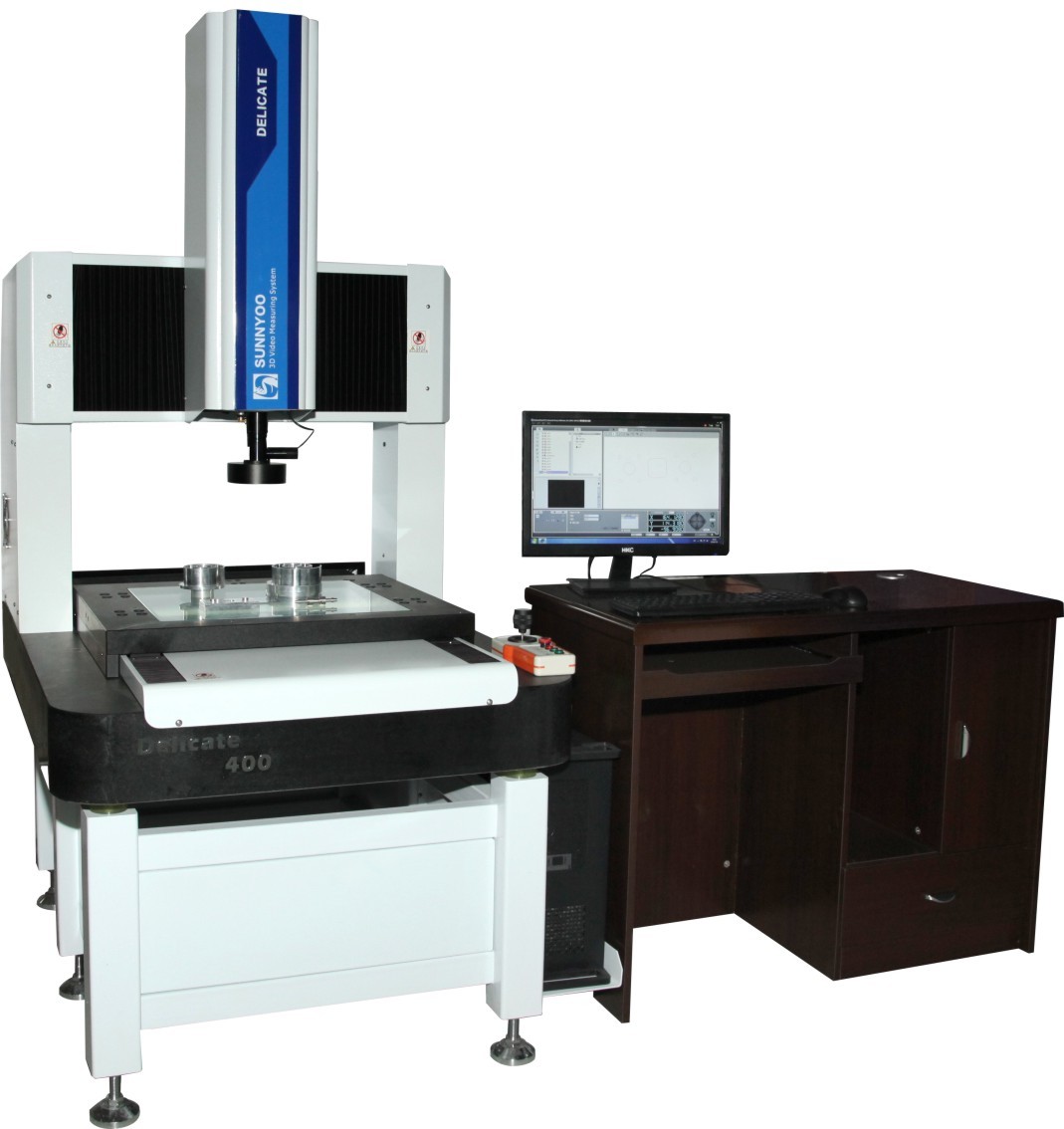

●Чувствительная машина измерения зрения серии конструированная и созданная UNIMETRO, составная машина измерения зрения. Она построена основанный на передовой технологии оптики, прощупывания, датчика лазера и контроля за движением, который обеспечивает представление точности, повторимости и движения.
●Чувствительная серия выдающий прибор для точного осмотра, QC, и продукции.
●Чувствительная машина измерения зрения серии высококачественная составная аппаратура измерения с координатами измеряя и оптически технологией зрения, которая найденный от немецкого дизайна структуры.
Особенности
1. основание машины гранита 000 рангов, таблица деятельности и портал, обеспечить стабильность структуры машины во время движения.
2. система контроля за движением Конц-петли, координируемая с оборудованием высоко-точности, располагать оси машины может быть быстра и точна.
3. Масштаб Renishaw линейный врезанный, для предложения высокой измеряя точности и стабилизированного представления.
4. Используя первоначальные моторы сервопривода Panasonic для увеличения скорости, ragidity и стабильности движения.
5. guideway Высоко-точности линейный гарантирует точность и стабильность движения.
6. вариант многократной цепи для объектива или камер основанных на требованиях к клиентов, удовлетворять требование к различного зрения измеряя.
7. программное обеспечение RationalVue 3D составное доступное:
Аксессуары аппаратуры
2D программное обеспечение осмотра + программное обеспечение осмотра 3D + реверсирование CAD программное обеспечение + форма анализируя программное обеспечение + программное обеспечение сканирования контура + программное обеспечение SPC статистически + оффлайновое программируя программное обеспечение + программное обеспечение валюации допуска.
◆Открытые варианты
Объектив CCD оптически – различное решение для варианта основанного на различных измеряя объектах, для того чтобы приобрести более быстрое и более стабилизированное изображение основанное на различных измеряя требованиях.
Зонд касания – Достигнуть измерять 3D
Датчики лазера – Для измерять высоты, глубины и плоскостности внеконтактный
Параметры
Модель |
Чувствительный CNC 400 |
Чувствительный CNC 500 |
Чувствительный CNC 600 |
||
Размер (mm) |
1300*1100*1800 |
1400*1200*1800 |
1500*1300*1800 |
||
Измеряя ряд (mm) |
Измеряя ряд (mm) |
400 |
500 |
600 |
|
Y |
300 |
400 |
500 |
||
Z |
200 |
|
|
||
Измеряя точность (um) |
3+L/100 |
5+L/100 |
|||
Вес (KG) |
1800 |
2500 |
3000 |
||
Изображение и измеряя система |
Камера |
Промышленное камера CCD цвета ранга 1/2» |
|||
Линзы объектива |
Объектив ручные detented объектив с переменным фокусным расстоянием/объектив 0.7-4.5X/Navitar Autozoom для опционного |
||||
Увеличение |
33-195X |
||||
Поле зрения |
8.1-1.3 |
||||
Расстояние деятельности |
108mm |
||||
Измеряя разрешение |
0.001mm |
||||
Линейное разрешение масштаба |
1um/0.5um/0.25um/0.1um для опционного |
||||
Вынуждающая система |
Полное управление CNC конц-петли, мотор сервопривода AC, ось 3 автоматическая и programmable, управление кнюппеля, управление клавиатуры |
||||
Измеряя программное обеспечение |
Программное обеспечение рациональной смеси Vue 3D измеряя |
||||
Освещение |
Programmable 8 разделов звенят СИД для поверхностного света, 40 разделов звенят СИД для варианта, света контура СИД параллельного, коаксиального света для варианта. |
||||
Электропитание |
220V±10% (AC) 50Hz, заземляя с resistance≦4Ω необходимо |
||||
Рабочая Среда |
Температура: 18-24°C, влажность: 30%-75%, избегите вибрации |
Информация о компании
Наше Client&Agent
вопросы и ответы |
---|
Q1: Вы фабрика или торговая компания? |
A1: Мы фабрика и давать вам самый быстрый ответ в 24 часах. |
Q2: Что ваша компания главным образом внутри? |
A2: Мы главным образом произвести машину зрения измеряя, координированную измеряя машину, fixturesetc CMM&VMM. |
Q3: Как выбрать соотвествующую спецификацию? |
A3: Покуда вы скажете нам разнообразие и размер продукта, который нужно измерить, наша профессиональная команда посоветовала бы вам измеряя аппаратуры соответствующих спецификаций. |
Q4: Вы признаваете подгонянное обслуживание? |
A4: Уверен! Мы можем обеспечить не только типичные машины, но также машины подгонянные к потребностям клиента. |
Q5: Что ваш период гарантии? |
A5: Наш период гарантии продукта 1 год. Наше качество продукции очень стабилизировано, и мы имеем улучшенный много на некоторых breakable частях. Вы можете отдохнуть уверенное нашего качества продукции. |
