Супер точная 3Д координированная машина измерения координаты измеряя машины 1,1 ум

Супер точная 3Д координированная машина измерения координаты измеряя машины 1,1 ум

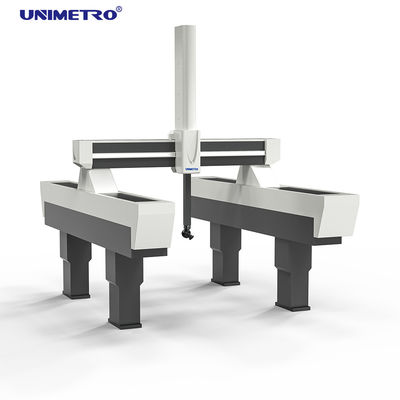

Super Accurate 3D Coordinate Measuring Machine 1.1 um Coordinate Measure Machine

Подробная информация о продукте:

Место происхождения: Китай
Фирменное наименование: UNIMETRO
Сертификация: CE
Номер модели: Metroking

Оплата и доставка Условия:

Количество мин заказа: 1
Упаковывая детали: Деревянные случай
Время доставки: 60 рабочих дней
Условия оплаты: T/T
Поставка способности: 1 в 75 дней
Онлайн консультант
Подробное описание продукта
Материал: гранит Путь направляющего выступа Y-osи: Путь направляющего выступа ласточкиного хвоста ДУО
моторы сервопривода: Моторы сервопривода наивысшей мощности MPEE (um) s: От 1.1+L/400
MPEP (um) s: От 1,4

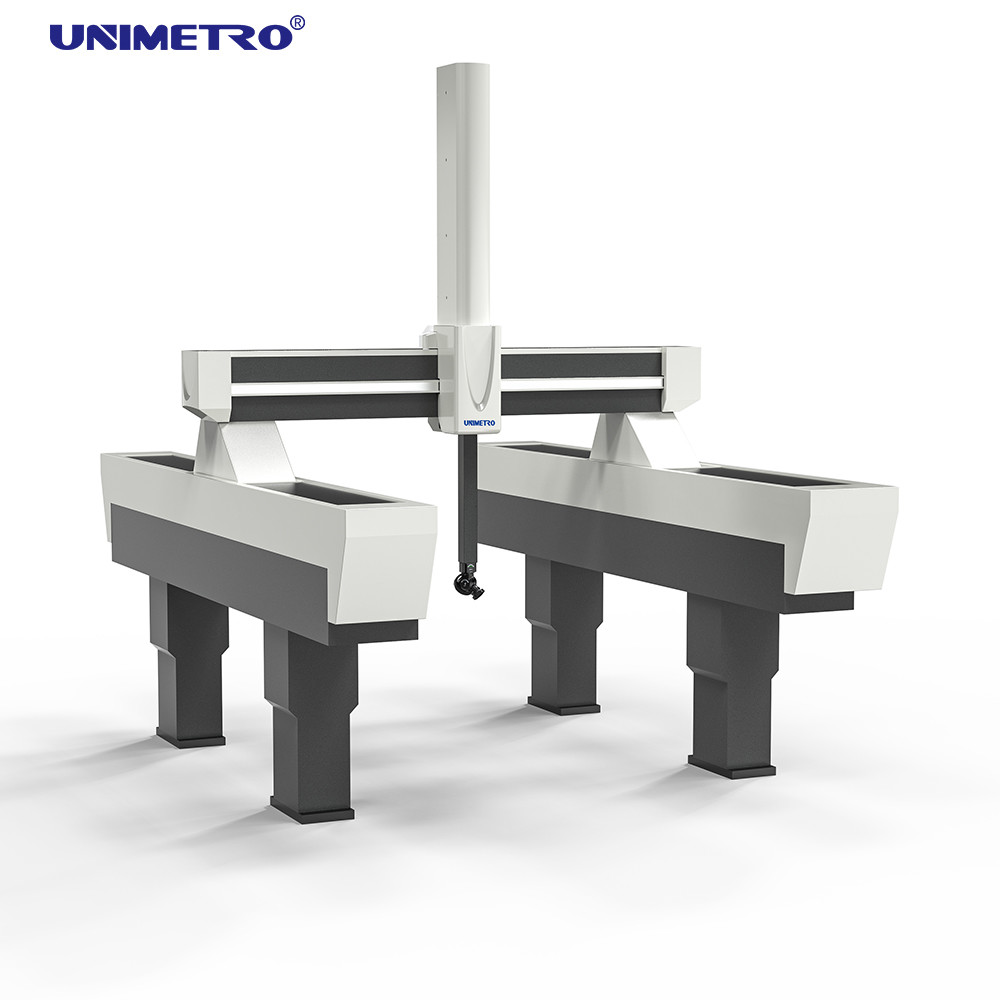

Супер точная координированная точность измеряя машины 3Д от ум заведения 1,1



Особенности



Машина серии 3Д Метрокинг координированная измеряя отражение опыта машины высокой точности измеряя превращаясь и изготовляя. Одобренный множественными индустриями, серии Метрокинг будут типичной моделью в индустрии высокой точности измеряя. Она приспособлена для измерять части работы высокой точности и сканирования кривой, также для официального заведения и измерять стандартной части.



Машина КНК 3Д точности серии Метрокинг высокая координированная измеряя использует материал гранита, конечный дизайн элемента и структура портала, обеспечивает высокие стабильность и надежность.



Поперечная балка гранита, интегрированное основание машины, этап столбца работая и ось з формируют полно-закрытую обрамляя структуру, обеспечивают особенности высокой стабильности, низкой деформации и выдающей термической стабильности.



Ось 3 серии 3Д Метрокинг координированная измеряя машина использует предварительный мягкий пояс шестерни стального провода одновременный как вынуждающая система, идущий процесс не создаст никакие шум, быстрый размещать и жизненный цикл длинной жизни.



И-ось использует путь проводника ласточкиного хвоста ДУО по мере того как вынуждающая система, ось 3 используя разбивочный управлять, масштабы высокой точности линейные установлена в центральное положение, задерживая смещение движения оси, уменьшает ошибку аббе.



Используя моторы сервопривода наивысшей мощности, в большинстве улучшите проведение контроля за движением, достигните гораздо лучшее ускорения, тормозить, и быстрого хода.



Машина серии 3Д Метрокинг координированная измеряя использует пневматическую систему высокой эффективности, ось з с балансом воздуха, улучшает размещая точность, также делает движение надежным и ровным. 3 уровня уточняют система фильтра, обеспечивают жизненный цикл длинной жизни пути проводника. Используя силовой кабель и товлине высокой эффективности, обеспечивает стабильность электроники.



Приведенный в действие Ренишав



Предварительный регулятор серии УКК Ренишав

Всеобщий контролировать для координированной измеряя машины 3Д



Супер точная 3Д координированная машина измерения координаты измеряя машины 1,1 ум

Машина серии 3Д Метрокинг координированная измеряя совместима с зондами пуска полной линейки и тип сканирование контакта зондирует. Также линия сканирование лазера зондирует, головка развертки пункта высокой точности и серия ЛВ зрения ККД разрешения голова высокого цифрового оптически измеряя, для того чтобы достигнуть сканирования кривой высокой точности осложненной высокоскоростной (обратного проектирования), микро- измерять высокой точности размера внеконтактный.



Параметры



Модель Ось Измеряя точность Размер Рабочая зона Вес Максимальная загрузка
Ряд Мрасуринг ИСО10360-2: 2001/ГБ/Т16857.2-2006
С И З С Лкс Лы Лз Вкс Вы Вз
мм мм мм МПЭЭ (ум) МПЭП (ум) мм мм мм мм мм мм кг кг
НКФ553 500 500 300 От 1.1+Л/400 От 1,4 1600 1400 2550 600 600 400 6000 300
НКФ564 500 600 400 От 1.2+Л/400 От 1,5 1600 1600 2750 600 700 500 6200 350
НКФ575 500 700 500 От 1.4+Л/400 От 1,5 1600 1800 2950 600 800 600 6800 500
НКФ686 600 800 600 От 1.4+Л/400 От 1,5 1700 2000 3150 700 900 700 7200 600
НКФ8106 800 1000 600 От 1.2+Л/400 От 1,5 1900 2400 3150 900 1100 700 7800 700
НКФ10126 1000 1200 600 От 1.5+Л/400 От 1,8 2100 2800 3150 1100 1300 700 9800 800





Условия труда



Напряжение тока силы: 220В

Воздушное давление: 0.7-1.0Мпа

Точность фильтра: 0.3ум

Подача воздуха: ³/мин 0.12-0.45м

Диапазон температур: 18-22°К

Всечасный цикл температуры: 1°К/х

Термальный градиент: 1°К/м

Относительная влажность: 55%-65%
