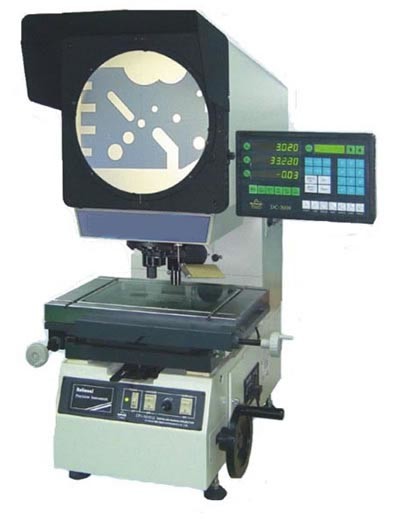

Компаратор оси 90мм репроектора профиля Программабле з Свитчабле объектива оптически оптически

Компаратор оси 90мм репроектора профиля Программабле з Свитчабле объектива оптически оптически

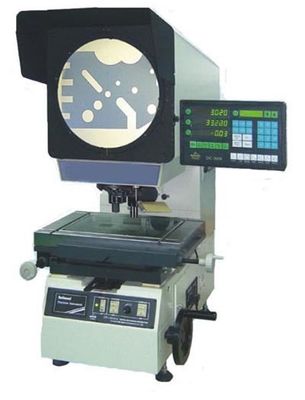

Switchable Lens Optical Profile Projector Programmable Z Axis 90mm Optical Comparator

Подробная информация о продукте:

Место происхождения: Китай
Фирменное наименование: UNIMETRO
Номер модели: UNIPJ-3000CZ

Оплата и доставка Условия:

Количество мин заказа: 1
Упаковывая детали: Деревянные случай
Время доставки: 20 дней работы
Условия оплаты: T/T
Поставка способности: 10 в месяц
Онлайн консультант
Подробное описание продукта
Педальный контроллер: Доступный Соединение RS232: Доступный
Компенсация: Линейная компенсация или компенсация раздела линейная Разрешение (X-ось, Y-osь): 0.5um
Размер экрана (mm): Range>Ф300 используемое Ф312 Освещение: светильник 24V/150w-halogen



Ось репроектора профиля Программабле з Свитчабле объектива оптически 90 мм



Особенности



Репроектор профиля серии УНИПДЖ-3000КЗ оптически оптически измеряя аппаратура с высокой эффективностью и стабилизированной функцией. Серия с отсчетом ДК3000 педального контроллера и множественной функции цифровым, который обеспечивает быстро измерять и вывод данных, и высокой эффективностью.



Репроектор профиля серии УНИПДЖ-3000КЗ оптически с свитчабле плитой для установки объектива, который доступен для объектива 3. Если во время измеряя отростчатого увеличения изменение необходимо, то потребителям только нужно переключить плиту вместо изменения объектива, этого предлагают много более высокой эффективности.



Репроектор профиля серии УНИПДЖ-3000КЗ использует структуру этапа починки. Потребители двигают оптически коробку для фокусировать. Что обеспечивает возможность гораздо тяжелее загрузки для работая этапа. Также размер перемещения этапа возможен для того чтобы быть гораздо больше чем традиционные модели.



Цифровой отсчет ДК3000



Компаратор оси 90мм репроектора профиля Программабле з Свитчабле объектива оптически оптически



ДК3000 предлагает сильную измеряя функцию для потребителей:



1. Измерять, заранее ставить и строить элемента изображения как пункт, линия, круг, угол, расстояние, прямоугольник, резъба етк.

2. Возмещенные координаты.

3. Доступный для детектора педального контроллера или края.

4. Функция печатания доступная, которая может напечатать программу для пользователя, элемент изображения или чтение оси.

5. Функция выхода РС232, которая может вывести наружу линейные чтения масштабов к ПК.

6. Функция программирования потребителя, потребители может записать шаги измерять, который делает повторяя измерять таких же воркпьесес очень более быстро.

7. Многократная цепь координирует ось типа доступного, приполюсных и прямоугольных, ИНК и АБС, переключатель мм/инч.

8. Линейная компенсация или компенсация раздела линейная доступная.

9. 100 групп в составе постоянная память хранения элемента, 10 временное.



Параметры



Спецификация



Модель   УНИПДЖ-3015КЗ УНИПДЖ-3020КЗ УНИПДЖ-3025КЗ
Таблица деятельности Размер таблицы металла (мм) 354*228 404*228 450*280
Стеклянный стол (мм) 210*160 260*160 306*196
С-ось, перемещение (мм) 150 200 250
Перемещение И-оси (мм) 100 100 150
перемещение З-оси (мм) 100 100 100
Вес (кг) 170 175 180
Размер (Л*В*Х) (мм) 780*810*1120 780*810*1120 780*810*1120
Измеряя точность (ум) (3+Л/75) (3+Л/75) (3+Л/75)



Разрешение (С-ось, И-ось) 0.5μм



Экран репроектора Размер экрана (мм) Ранге>Ф300 используемое Ф312 (с пересекающаяся линия)
Ряд экрана роторный 0°~360°
Роторное разрешение угла 1 ‵ или 0.01°



Объектив Увеличение 10С (вариант) 20С (вариант) 50С (вариант) 100С (вариант)
Взгляд объекта (мм) Ф30 Ф15 Ф6 Ф3
Расстояние деятельности (мм) 77,7 44,3 38,4 25,4
Высота Макс.Воркпьесе 90мм 90мм 90мм 90мм
Система цифрового отсчета Многофункциональную систему обработки данных ДК-3000 появляясь в английское, можно использовать для того чтобы собрать данные и измерить пункт, линию, круг, угол и расстояние.
Освещение Освещение передачи и отражения: лампа 24В/150в-халоген.
Сила (АК) 50/60Хз итог 110В/220В повер=400В
Охлаждать вентиляторами
Аксессуары Мини-принтер (вариант), детектор края (вариант), программное обеспечение М2Д (вариант) и так далее, пожалуйста ссылается на аксессуары для репроектора профиля для получения более подробной информации
Порекомендованная поддерживая таблица Загрузка вайгхт>250кг
Размер: 800 (л) *550 (х) *650 (в) мм
