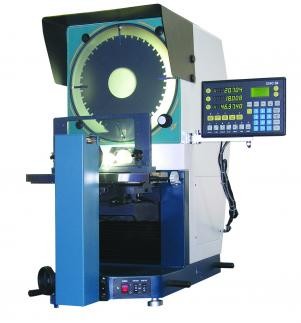

Горизонтальная оптически машина репроектора профиля цифров для измерять частей вала

Горизонтальная оптически машина репроектора профиля цифров для измерять частей вала

Horizontal Optical Digital Profile Projector Machine For Shaft Parts Measuring

Подробная информация о продукте:

Место происхождения: Китай
Фирменное наименование: UNIMETRO
Номер модели: UNPJ26-400H

Оплата и доставка Условия:

Количество мин заказа: 1
Упаковывая детали: Деревянные случай
Время доставки: 15 дней работы
Условия оплаты: T/T
Поставка способности: 5 в месяц
Онлайн консультант
Подробное описание продукта
Поверхностный передавать света: Оптическое волокно Оптическая структура: Горизонтальные
Размер этапа работы (mm): 450 x 150 Измеряя ряд (mm): 250 x 150
Измеряя точность: 3+L/75um (l измеряя длина, блок: mm) Максимальная нагрузка (kg): 5



По горизонтали оптически репроектор профиля экран 400 мм для вала разделяет измерять



Введение



Репроектор профиля серии УНПДЖ26-400Х горизонтальный оптически дизайн для общего применения, он с умным дизайном и легкая деятельность, тип путь высокой эффективности в польз оси з проводника, передача светла и удобна.



Освещение контура переключатель от высокой яркости к низкой яркости, соответствующей для измерять различных частей. Высококачественное освещение предлагает ясно изображение и точное увеличение.



Поверхностный свет использует оптическое волокно для передавать, небольшой размера, высокой яркости и легкой деятельности. Репроектор профиля серии УНПДЖ26-400Х горизонтальный оптически врезан с большим проектируя экраном, горизонтальным оптическим дизайном, им идеальная измеряя аппаратура для частей валов.



Параметры



Экран репроектора

Диаметр экрана: 400мм

Вращая ряд: 0 до 360 градусов

Вращая разрешение угла: 1'

Вращая измеряя точность: 4'



Работая этап



Размер этапа работы (мм) 450 кс 150
Измеряя ряд (мм) 250 кс 150
Фокусируя ряд (мм) 0-80
Разрешение (мм) 0,001
Измеряя точность 3+Л/75ум (л измеряя длина, блок: мм)
Максимальная загрузка (кг) 5



Объектив



Увеличение 10С 20С 50С 100С
Ряд взгляда φ40мм φ20мм φ8мм φ4мм
Расстояние деятельности 88мм 81мм 54мм 45мм



Ошибка увеличения: 0,08%



Освещение



Свет контура и свет поверхности: Лампа галоида 24В150В

Поверхностный свет: Лампа галоида 24В150В, отражая включенный прибор



Рабочая Среда



20℃±5℃, влажность 40%-70%РХ

Работая размер (мм): 687 кс 443 кс 942

Вес: 150кг
