| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | UNIMETRO |
| Сертификация: | CE,ISO |
| Номер модели: | УЛЬТРА |
| Количество мин заказа: | 1 |
| Цена: | Discussible |
| Упаковывая детали: | деревянный случай |
| Время доставки: | 15~20 дней работы |
| Условия оплаты: | T/T |
| Поставка способности: | 50 в месяц |

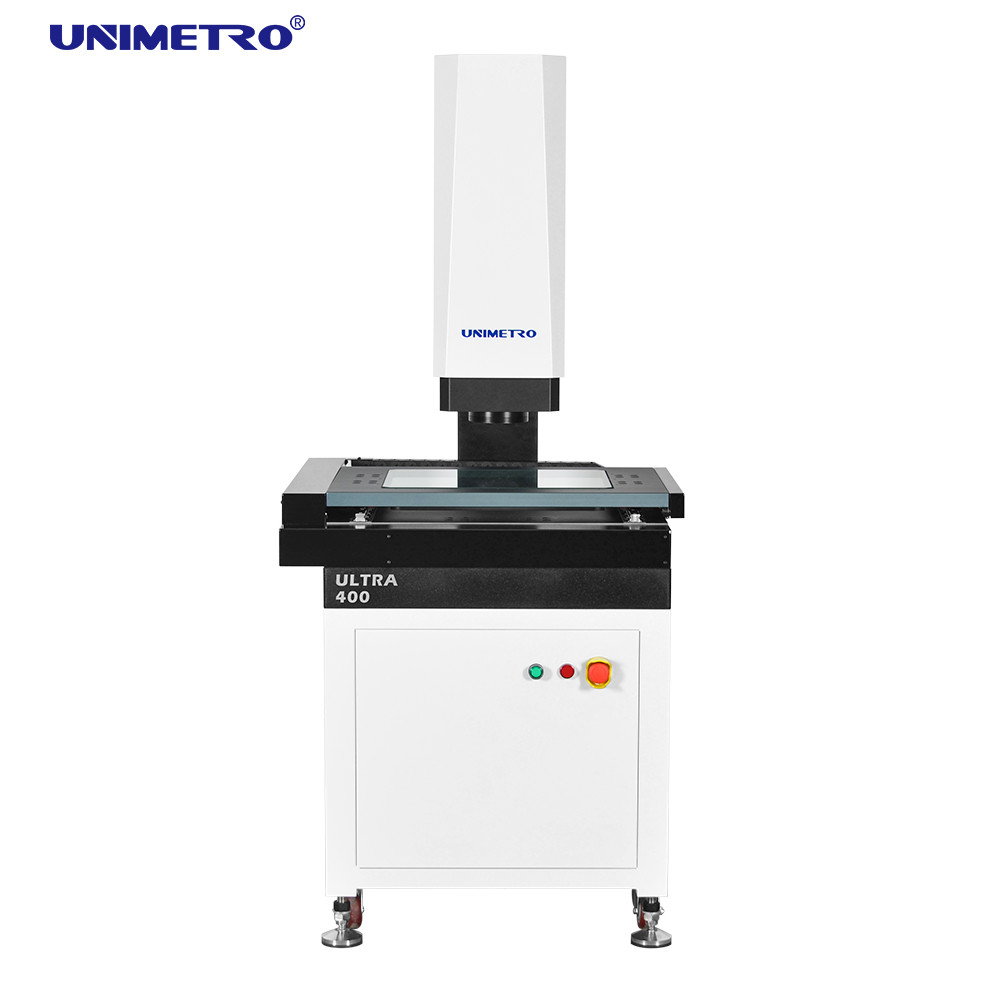

| Название продукта: | Машина измерения изображения | Размер: | 1750*920*1700mm |
|---|---|---|---|
| Измеряя ряд: | 400*300*200мм | Измеряя точность: | 2.5+L/200um |
| Повторимость: | 2,5 | Линейное разрешение масштаба: | 0.1um |
| Вынуждающая система: | Управление CNC, управление вынуждающей системы сервопривода AC конц-петли, кнюппеля, мыши или клавиа | Освещение: | Свет контура СИД Programmable света кольца СИД 8 разделов параллельный |
| Высокий свет: | линейный цифровой масштаб,оптически линейный кодировщик,CCD Camera Image Measurement Machine |
||
Чтение сигнала масштаба УСБ оптически линейное и передавая ось ТТЛ РС422 коробки 3
Введение
УСБ303 чтение и передавая прибор линейных данных по масштабов основанных на связи УСБ. Оно включает 3 линейных масштаба и переходники одного зонда касания. Когда зонд касания будет вызван или будут обнаружены пункты РИ линейных масштабов, чтение 3 осей заперлось бы. Когда зонд касания вызван он возвратит и покажет пункт направления движения зонда и если вызывать эффективен.
Определено по мере того как СПРЯТАННЫЙ прибор, никакой водитель необходим, штепсельная вилка и использовано УСБ303. УСБ303 предлагает нижний связывая интерфейс СПРЯТАННЫХ приборов, для того чтобы достигнуть управления прибора и обмен данными, интерфейс связывает с верхней программой, способной для более дальнеиший превращаться.
Особенности:
Биты оси 24 независимого 3 обращают считать.
Когда вызванный екстернал, стопор оси 3 чтения, задержка запирать чем 20нс.
разделенный входной сигнал участка 1.0ХЗ 4.
А, сигнал б каждой оси поддерживает одиночный входной сигнал конца или входной сигнал дифференциала.
Когда искать пункт РИ линейного масштаба, приполюсный сигнала РИ, а или б опционный.
Позитв или недостаток считая направления контроллабле.
Включенный фильтр цифров, увеличивает противошумную возможность.
Вызывать независимого терминала внешний, способный для того чтобы запереть любое одно чтение оси.
ФПС больше чем 30.
Только один кабель УСБ необходим для соединяться между УСБ303 и ПК. Традиционный дизайн использует ПКИ, неудобный для установки и обслуживания. УСБ303 особенно соответствующее для использования с ноутбуком, легкой установкой и обслуживанием.
Параметры
| Ввод напряжения | ДК12В |
| Сила | Чем 10В |
| Входной сигнал | ТТЛ или РС422, частота < 2MHZ="">1мА, приводят в действие более низко чем 5В/70мА |
| Разрешение | 0,1, 0,2, 0,5, 1, 5, 10 |
| Вес | 1 кг |
| Размер | 200 кс 100 кс 40 (мм) |
