ряд Z-оси двигая: | 45mm | Ряд: | 83*55mm |
---|---|---|---|
Внешние размеры: | 500*380*750mm | Вес: | 28kg |
Подшипник: | 3 | Увеличение: | 0.088X |
Точность: | ± (3+L/50) | Минимальный блок индикатора: | 0.0001mm |
расстояние деятельности Z-оси: | 120mm | Датчик изображения: | камера 6 megapixel промышленная |
Высокий свет: | машина зрения измеряя,измерительная система зрения,Одна машина зрения кнопки измеряя |

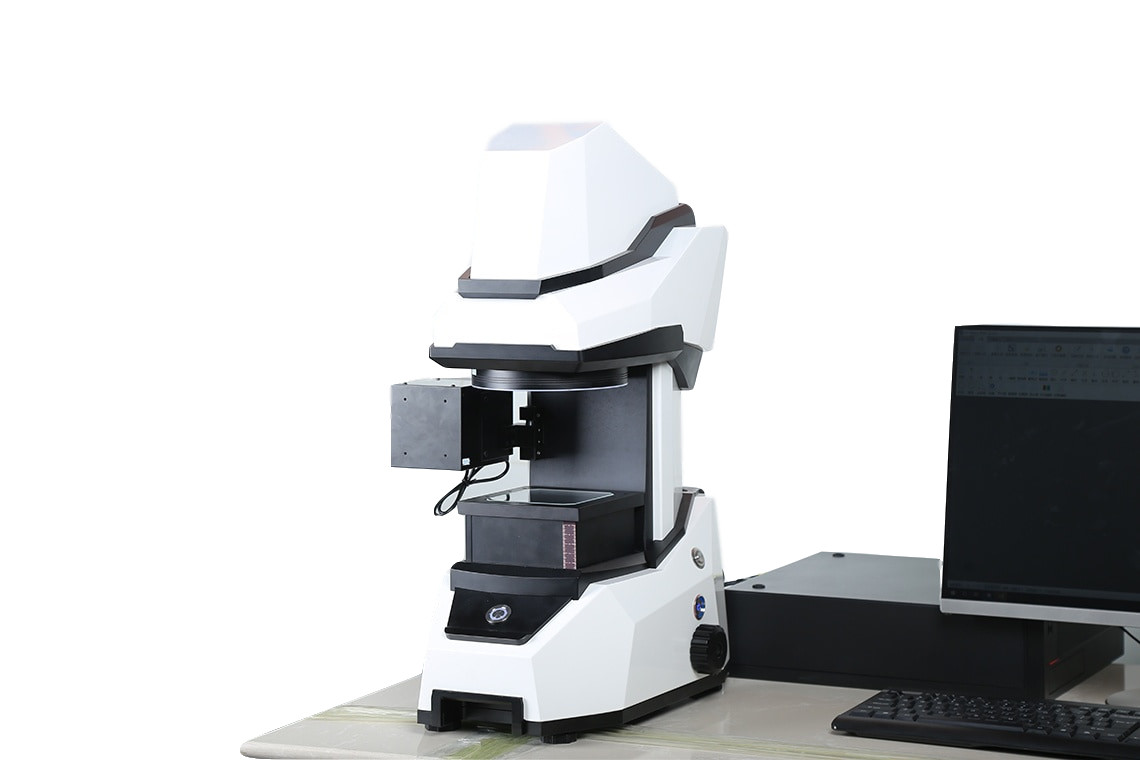

Высококачественная фабрика измеряя машины зрения измеряя аппаратуры Одн-кнопки легкая измеряя
Аппаратура одн-кнопки серии OMQ100 измеряя с объективом двойного telecentric высоко-разрешения оптически, совмещенным с высокоточным алгоритмом анализа изображения, и интегрированным в принцип измерения одн-кнопки внезапный. Аппаратура может автоматически обнаружить местонахождение измеряя объект, соответствует шаблону, оценке измерения и поколению отчета согласно форме workpiece. Для этого только нужно касаться ключу начала для того чтобы осуществить измерение одн-кнопки быстрое и точное.
Преимущества продукта
Традиционные измеряя аппаратуры, как репроекторы, отображают крумциркули измеряя аппаратур, микроскопов инструмента, профилировщика, верньерных, микрометры, etc., смотрят на много проблем в измерении, как требующий много времени располагать измеряя объектов, начало располагая, длинное время деятельности серии, различные топографы водят к различным результатам измерения, осложненному управлению статистики данных, etc.
Серия OMQ100 аппаратур одн-кнопки измеряя разрешит трудные проблемы традиционных измеряя аппаратур в обнаружении. Их преимущества следующим образом:
●Автоматический соответствовать
Такая же категория продуктов запрограммирована раз, сохраненный постоянно, и автоматически соответствовала измеряя.
●Автоматическое измерение
Оно может объединить с рукой манипулятора для того чтобы осуществить автоматическое измерение.
●Простая тарировка
Только один функциональный ключ тарировки необходим для обеспечения точности измерения тарировкой мульти-угла, всенаправленных и полно-поля.
●Легкий для использования
Humanized и умная разработка программного обеспечения, без слишком много деятельности потребителя, легкой для того чтобы выучить, легкой для использования, легкой для использования;
●Измеряя функция
Двухмерное измерение пункта, линии, круга, дуги, угла, расстояния между пунктом и линией, расстояния между линией и кругом, etc.
●Автоматическ-сбережения данных
Результаты измерения автоматически сохранены к компьютеру, включая дату измерения, номера серии продуктов и другой информации.
●Сканирование контура
Контур развертки быстро и файл экспорта DXF.
Программное обеспечение измерения
Программный интерфейс
Режим измерения
Режим измерения разделен в одиночное измерение workpiece и измерение мульти-workpiece, которое могут автоматически искать установленный шаблон измерения с одним ключевым и быстро и точно измерять серию.
Области применения
Аппаратуру одн-кнопки серии OMQ100 измеряя можно использовать в машинном оборудовании, электронике, прессформе, инжекционном методе литья, оборудовании, резине, электроприборах низшего напряжения, магнитных материалах, точности штемпелюя, соединителях, соединителях, терминалах, мобильных телефонах, бытовых приборах, платах с печатным монтажом, медицинских службах, часах, ножах и других полях.
Модель
|
OMQ100M
|
OMQ100C
|
OMQ100D
|
ряд Z-оси двигая (mm)
|
45
|
60
|
|
Ряд (mm)
|
83×55
|
83×63
|
83×63/40×30
|
Внешние размеры (mm)
|
500×380×750
|
||
Вес (kg)
|
28
|
30
|
|
Носить (kg)
|
3
|
||
Датчик изображения
|
камера 6 megapixel промышленная
|
камера 12 megapixel промышленная
|
0.088X: камера 12 megapixel промышленная
0.176X: камера 12 megapixel промышленная
|
Объектив фотоаппарата
|
Двойной telecentric оптически объектив
|
объектив Двух-тарифа двойной telecentric оптически
|
|
Увеличение
|
0.088X
|
0.088X+0.176X
|
|
Точность (μm)
|
± (3+L/50)
|
± (2.5+L/50)
|
0.088X: ± (2.5+L/50)
0.176X: ± (1.5+L/50)
|
Минимальный блок индикатора (mm)
|
0,0001
|
||
расстояние деятельности Z-оси (mm)
|
120
|
||
источник света
|
programmable источник света 200-level.
201 - Свет контура: telecentric параллельный источник света.

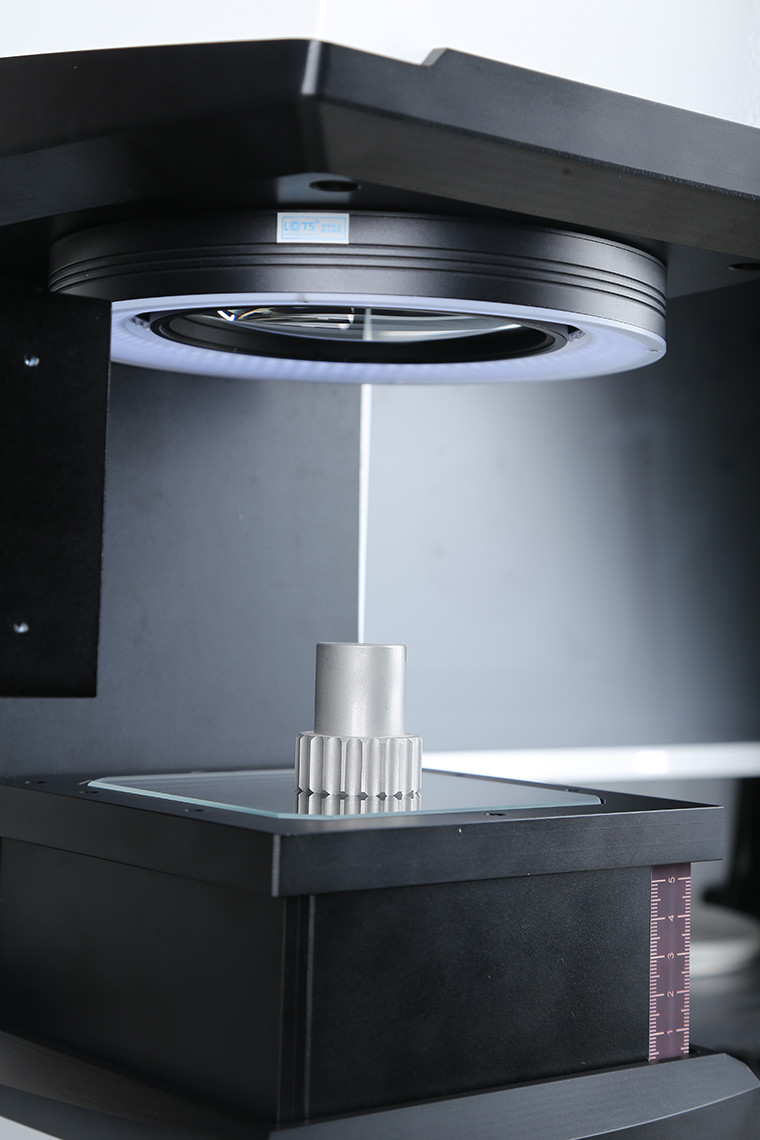

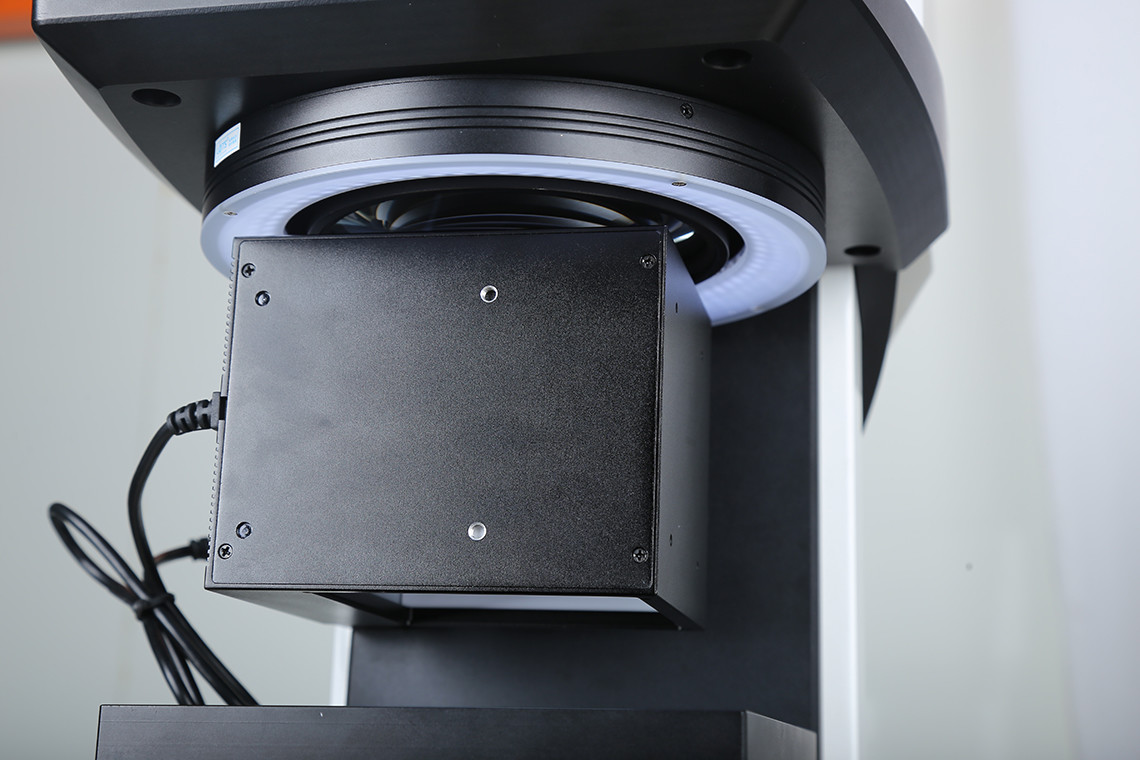

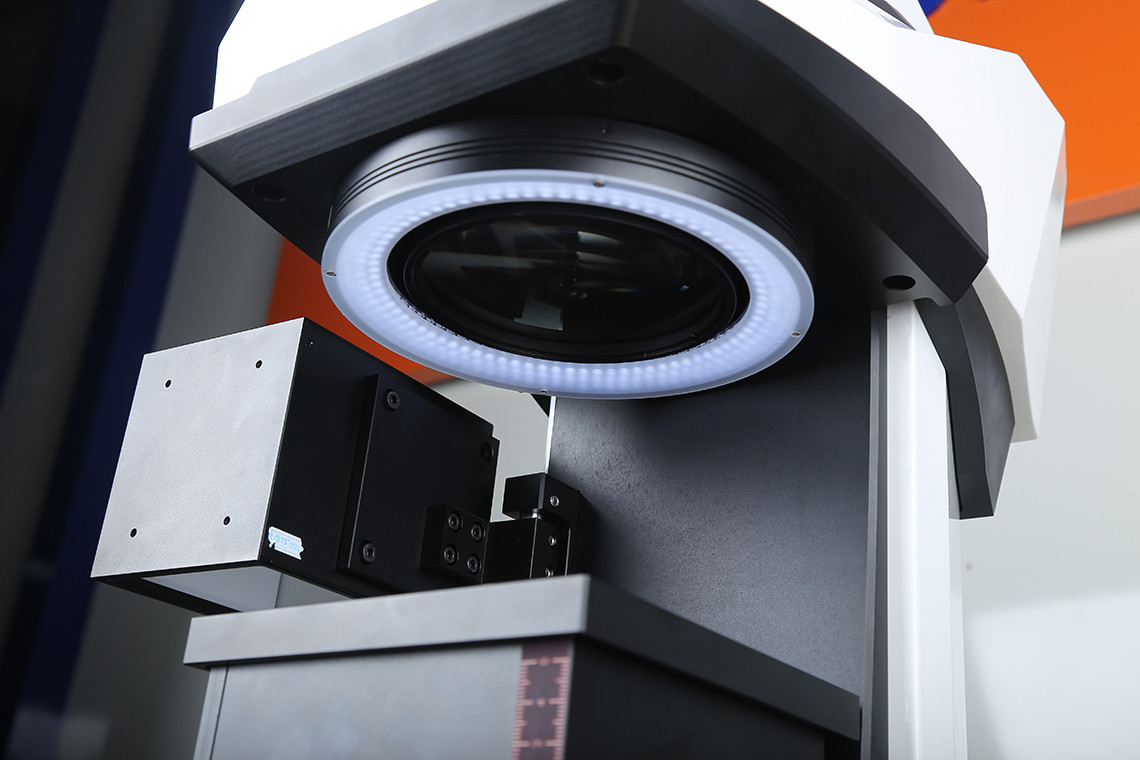

Поверхностный свет: свет источника света кольца (опционного, внешнего коаксиальный)
|
||
Обработка изображений
|
IVT-ЗРЕНИЕ-OneKey
|
||
Программное обеспечение
|
Температура: Влажность 22℃±2℃: 30~80%
|
||
Окружающая среда работы
|
Вибрация:<0>
|
||
Электропитание
|
220V/50Hz
|
Детали выбора:
●Соответствовать OMQ100M опционный:
12 миллиона промышленные камеры (ряд: 83 x 63), 20 миллионов промышленные камеры (ряд: 100)
Соответствовать OMQ100C опционный: 20 миллионов промышленные камеры (ряд: 100)
Соответствовать OMQ100D-0.088X опционный: 20 миллионов промышленные камеры (ряд: 100)
●Выбор 20 миллионов промышленных камер (ряда: 100): (+3+L/50)
●Стандартный блок использован как продукт под тестом.
