Главная страница > Продукция> Измерительная машина видение> Полностью автоматическая видеоизмерительная машина с повторяемостью 3 мкм для измерения углов

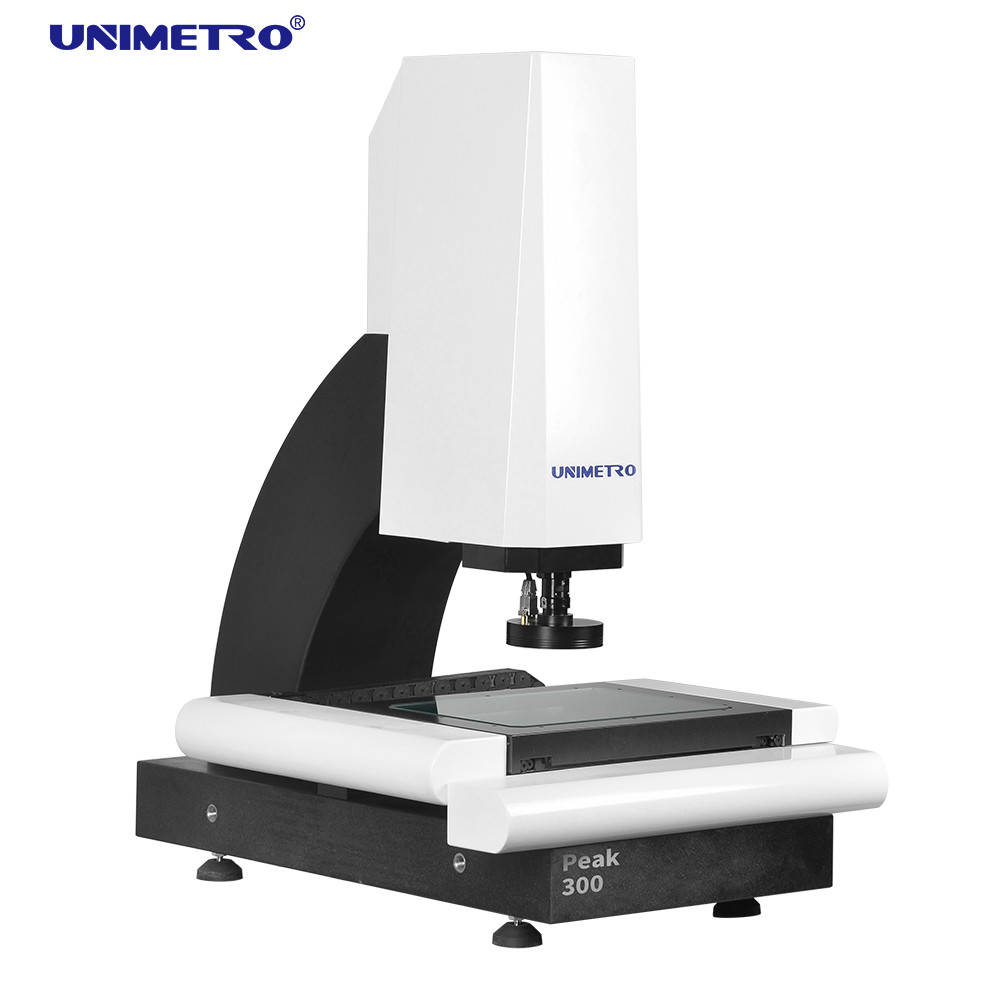

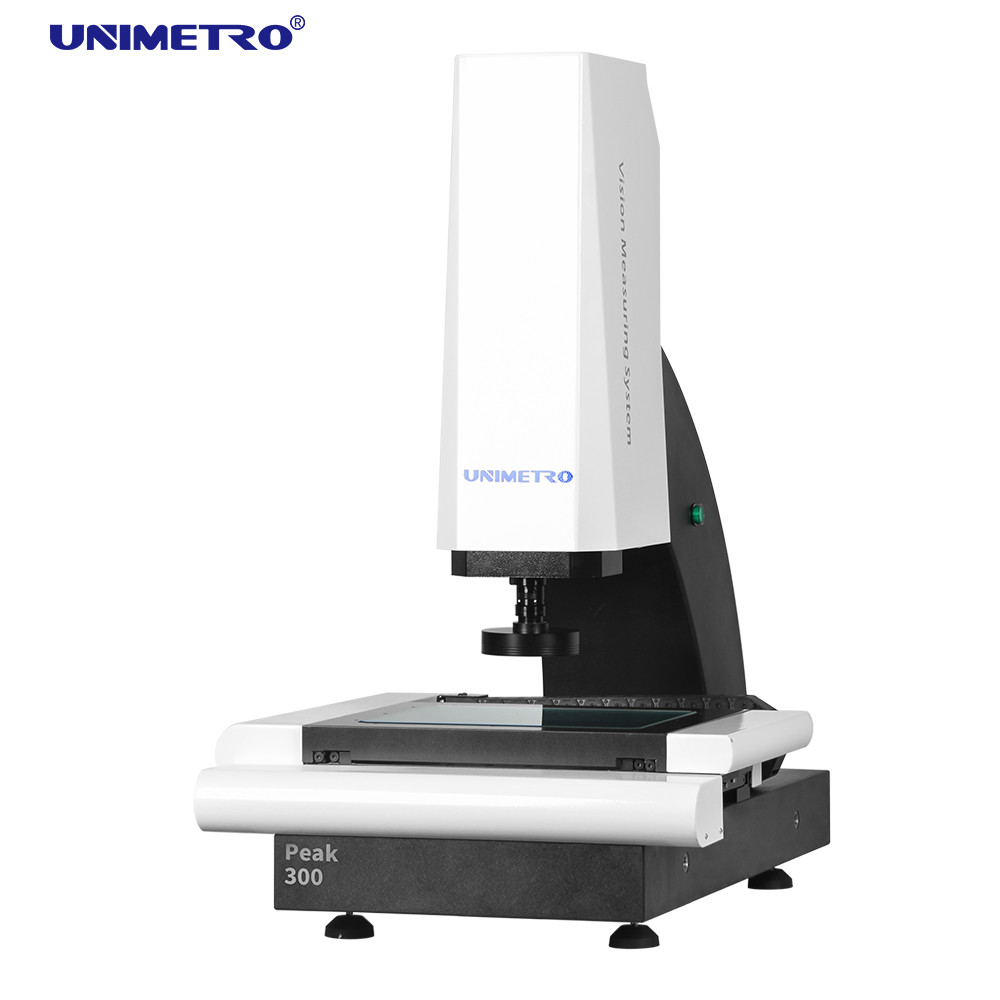

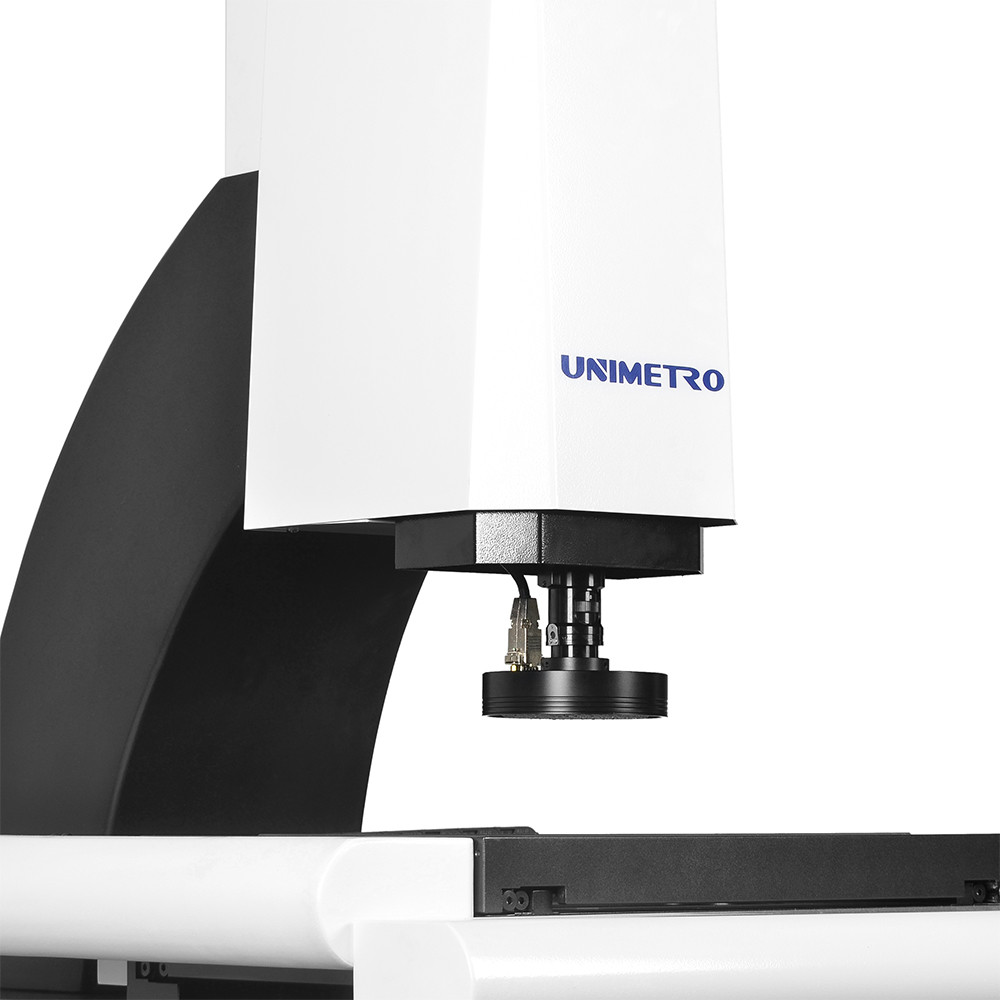

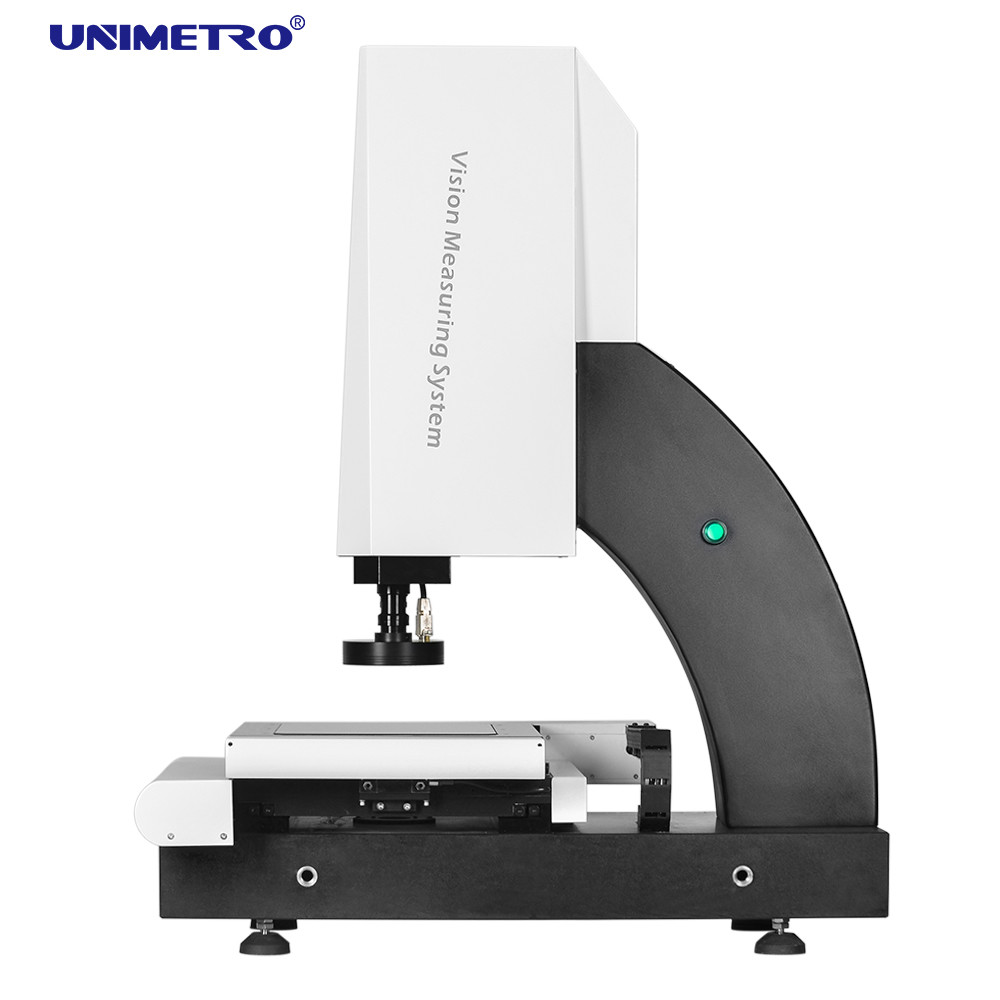

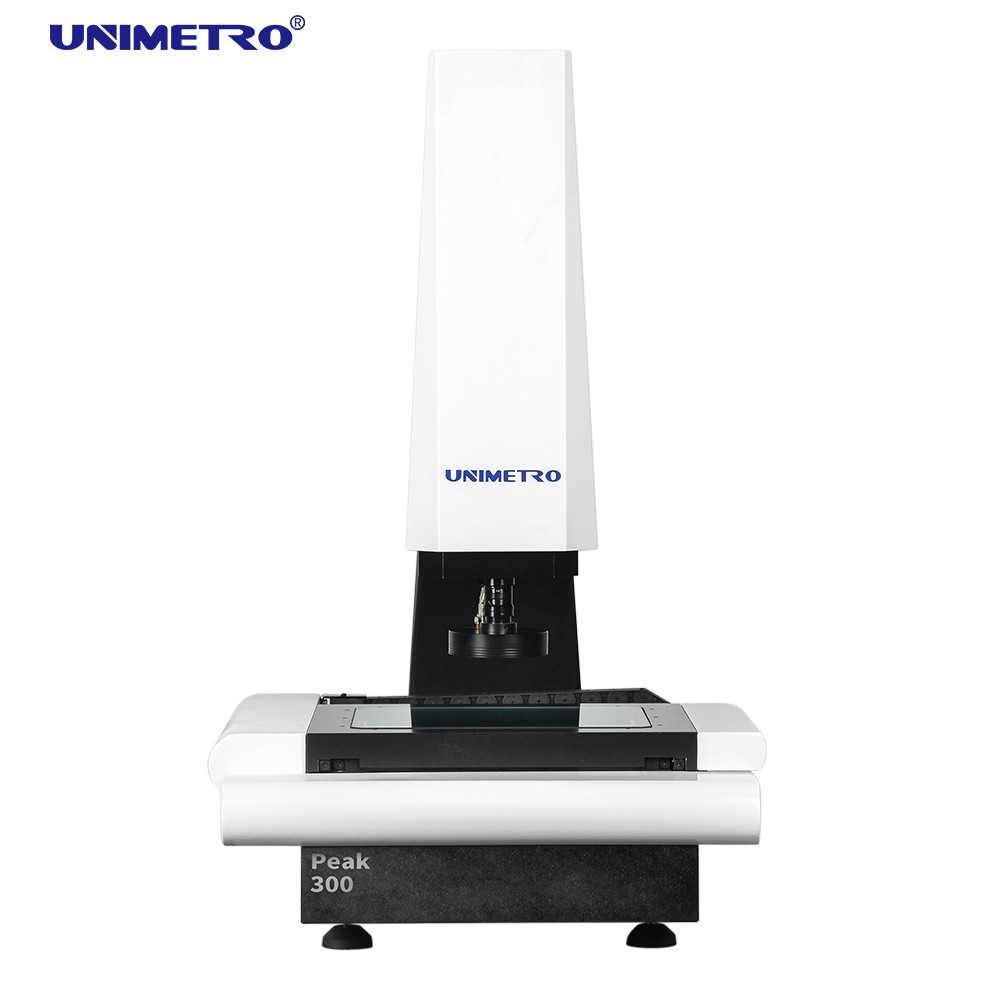

Полностью автоматическая видеоизмерительная машина с повторяемостью 3 мкм для измерения углов

Full-Automatic Vision Measuring Machine with 3µm Repeatability for Angle Measurement
Full-Automatic Vision Measuring Machine with 3µm Repeatability for Angle Measurement
Full-Automatic Vision Measuring Machine with 3µm Repeatability for Angle Measurement Full-Automatic Vision Measuring Machine with 3µm Repeatability for Angle Measurement Full-Automatic Vision Measuring Machine with 3µm Repeatability for Angle Measurement Full-Automatic Vision Measuring Machine with 3µm Repeatability for Angle Measurement Full-Automatic Vision Measuring Machine with 3µm Repeatability for Angle Measurement
Основная информация
Место происхождения: Китай
Фирменное наименование: UNIMETRO
Сертификация: CE ISO
Номер модели: ПИК
Количество мин заказа: 1
Цена: Discussible
Упаковывая детали: деревянный случай
Время доставки: 10~20дайс
Условия оплаты: Л/К, Т/Т
Поставка способности: 30 в месяц
Лучшая цена Контакт
Подробная информация
Измерение: 810*610*1055 Диапазон измерения: 300*200*200 мм
Точность: 3+l/200um Повторяемость: 3um
Масса: 330 кг Камера: ПЗС -камера промышленного класса
Объектив: 0,7-4,5x Рабочее расстояние: 108 мм
Линейное разрешение: 0,0005 мм Гарантия: 24 месяца
Выделить:

Машина измерения зрения CNC

,

Машина измерения зрения повторимости 3um

,

машина измерения зрения 3um

Характер продукции

Экономический тип CNC VMM Визуальная измерительная машина оптическое измерение


Измеритель зрения - это инструмент, используемый для точного измерения физических измерений, точности до уровня микрона.Измеритель зрения - оптический измерительный прибор, использующий камеру для получения изображения рабочей части, проанализировать пиксель изображения и вычислить 2D-размер с помощью программного обеспечения для измерений.
Измерительная машина CNC Vision - это мощное измерение измерений, предназначенное для контроля качества массового производства.Он сконфигурирован с мощным программным обеспечением, которое делает процесс измерения программируемымСерия PEAK представляет собой экономичную модель полноавтоматического CNC-визия, разработанную UNIMETRO.
Простая и интегрированная конструкция позволяет нам построить машину с более низкой стоимостью, в то же время сохраняя высокую точность измерений и лучшую производительность.Пользователи могут наслаждаться преимуществами высокой эффективности и экономии затрат на рабочую силу от полной CNC Vision измерительной машины с очень низкой ценой.



Конфигурация оборудования

3 оси линейные шкалы с разрешением 0,5 мм
Высокопроизводительная функция автофокусирования
Алюминиевая рабочая ступень и жесткое анодирование

Совместима с сенсорным зондом Renishaw (необязательно)
3 кольца 8 секции светодиодный кольцевой свет программное управление и программируемый
¢ Параллельный световой путь светодиодный контурный свет программное управление и программируемый
️ Конфокальный датчик смещения волокон (необязательно)
¢ HIWIN линейный путь руководства
Моторизованное управление оси Z
Интегрированная ядровая контрольная коробка
Камера CCD промышленного класса
Ручной импульсный генератор для управления движением оси Z
С лазерными индикаторами для вспомогательного позиционирования и фокусировки (необязательно)
∙ 0,7-4,5X ручной зумовой линзы с сенсором обратной связи сигнала увеличения

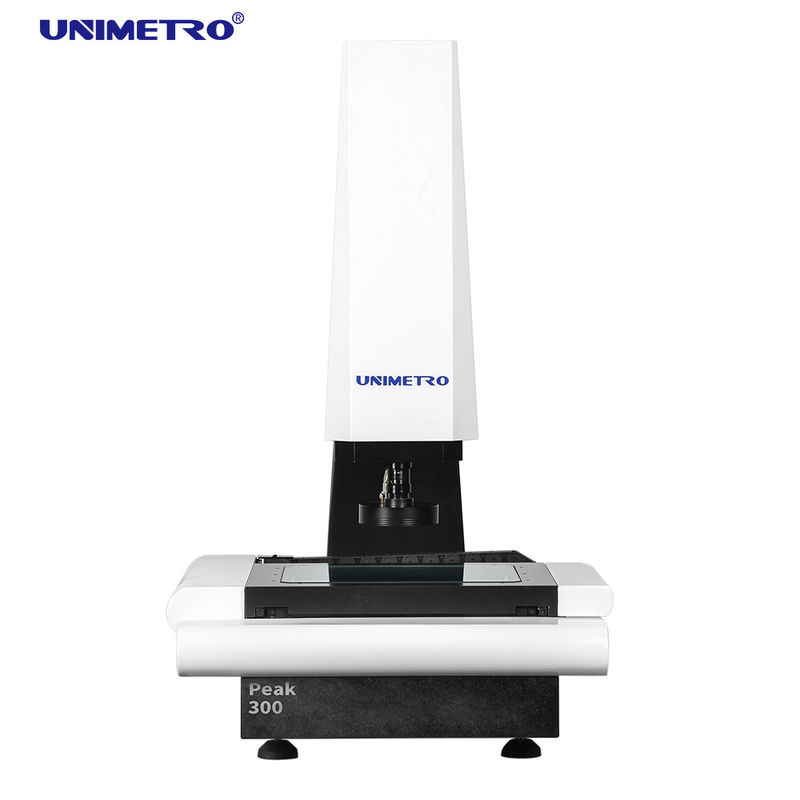

Полностью автоматическая видеоизмерительная машина с повторяемостью 3 мкм для измерения углов 0


Функции

1) VMM серии PEAK совместим с полной линией волоконных датчиков измерения Omron, что предлагает; Больше возможностей требований к точным измерениям.



2) Стабильные измерения наклонных или изогнутых поверхностей
3) Устойчивые измерения различных типов материалов
4) Устойчивые измерения гладких или грубых поверхностей

5) VMM серии PEAK совместим с сенсорным зондом Renishaw в качестве опционной конфигурации.
6) Программное обеспечение может рассчитывать смещение между оптическим линзом и сенсорным зондом, обеспечивает, чтобы все результаты измерений находились в одной системе координат.Результаты измерений могут быть представлены в виде 3D чертежей для обратной инженерии.


Измеритель зрения Программное обеспечение Функции
Программное обеспечение UNIMETRO INSPECT3D имеет удобный пользовательский интерфейс, легкий в изучении, мощную функцию, позволяющую пользователям достигать быстрых и точных измерений.
Программное обеспечение предлагает полный пользовательский интерфейс на английском языке, также позволяет разработку новых языков.

Ввод CAD-файла и измерения
Массив деталей и макроизмерения
Автофокусировка и измерение высоты
Функция навигации помогает быстро определить местоположение
Мощная геометрическая измеряющая функция
Функция вывода многочисленных отчетов и графических данных
Гибкая пользовательская программа
Создание справочных элементов
Мощная функция обнаружения краев
Поддержка нескольких внешних аксессуаров
Автоматическое вычисление геометрической толерантности элементов
¢ Быстрое и удобное измерение сложной продукции


Параметры

Модель

PEAK 300

PEAK 400

Размер ((мм) ((L*W*H)

850*650*1060

1000*800*1080

Диапазон измерений ((мм)) ((X*Y*Z))

300*200*200

400*300*200

Точность ((μm)

3+L/200

3+L/200

Повторяемость ((μm)

3

3

Масса ((kg)

120

150

Камера

Промышленная аналоговая камера CCD и видеокарта SV2000E

Очки

Ручная зумовая линза 0.7-4.5X / 0.7-4.5X ручная зумовая линза с обратной связью сигнала (По желанию) / автоматическая зумовая линза (По желанию)

Увеличение

18-188X (Различная комбинация камеры и объектива приводит к разному диапазону увеличения

ПОВ

8.1-1.3 мм (различная комбинация камеры и объектива приводит к разному диапазону FOV)

Рабочее расстояние

108 мм

Разрешение линейных масштабов

0.0005 мм

Освещение

Программируемые 3 кольца, 8 секций поверхностного кольца света, программируемый параллельный контурный свет



Информация о компании


Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine

Наш клиент и агент

Visual Measurement Machine
Visual Measurement Machine
Частые вопросы
Visual Measurement MachineВопрос 1: Вы завод или торговая компания?
Visual Measurement MachineA1: Мы являемся фабрикой и даем вам самый быстрый ответ в течение 24 часов.
Visual Measurement MachineВопрос 2: Чем занимается ваша компания в основном?
Visual Measurement MachineA2: Мы в основном производим измерительную машину Vision, измерительную машину координат, светильники CMM&VMM и т.д.
Visual Measurement MachineQ3: Как выбрать подходящую спецификацию?
Visual Measurement MachineA3: Пока вы сообщите нам разновидность и размер продукта, который следует измерить, наша профессиональная команда посоветует вам измерительный прибор соответствующих спецификаций.
Visual Measurement MachineQ4: Принимаете ли вы индивидуальное обслуживание?
Visual Measurement MachineA4: будьте уверены! мы можем предоставить не только типичные машины, но и машины, настроенные на потребности клиента.
Visual Measurement MachineQ5: Каков ваш гарантийный срок?
Visual Measurement MachineA5: Наш гарантийный срок продукции составляет 1 год. Качество нашей продукции очень стабильно, и у нас есть
Вы можете быть уверены в качестве нашей продукции.
