Ручная оптически машина измерения для 2D измерения

Основная информация
Место происхождения: Китай
Фирменное наименование: UNIMETRO
Сертификация: CE,ISO
Номер модели: Основной
Количество мин заказа: 1
Цена: Discussible
Упаковывая детали: деревянный случай
Время доставки: 5~15дайс
Условия оплаты: Л/К, Т/Т
Поставка способности: 40
Подробная информация
Размер: 600*740*980mm измеряя ряд: 300*200*200mm
Измеряя точность: 2.5+L/100um Повторимость: 2.5um
Вес: 190kg Линейное разрешение масштаба: 0.5um (0.1um для варианта)
Высокий свет:

Ручная оптически машина измерения

,

Машина измерения разрешения 0.5um масштаба оптически


Характер продукции

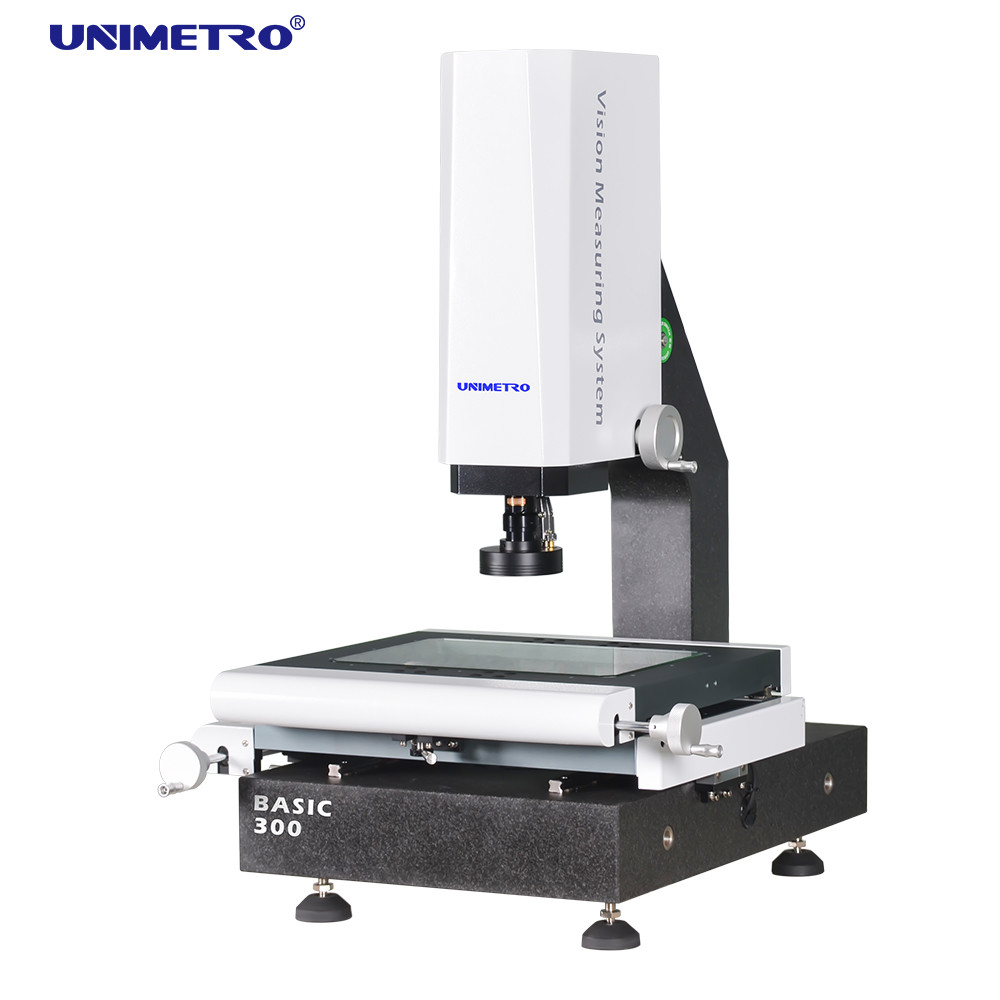

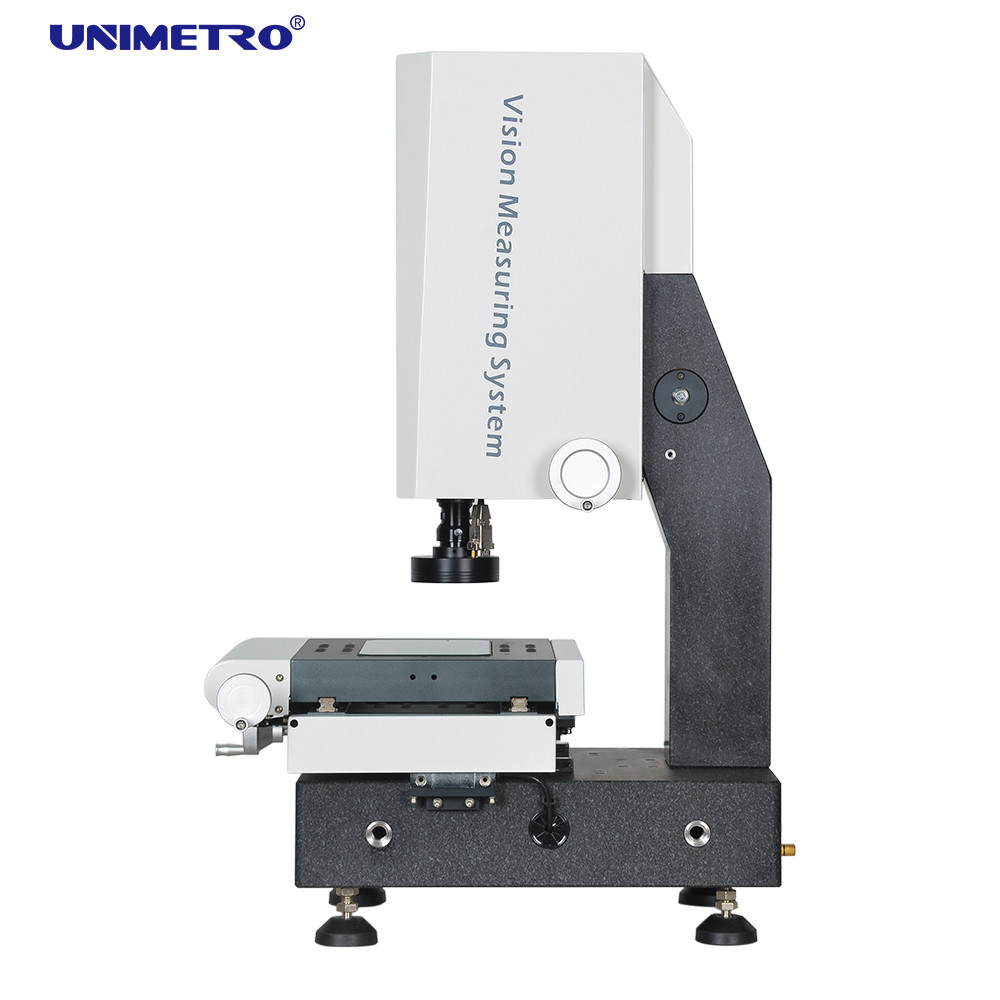

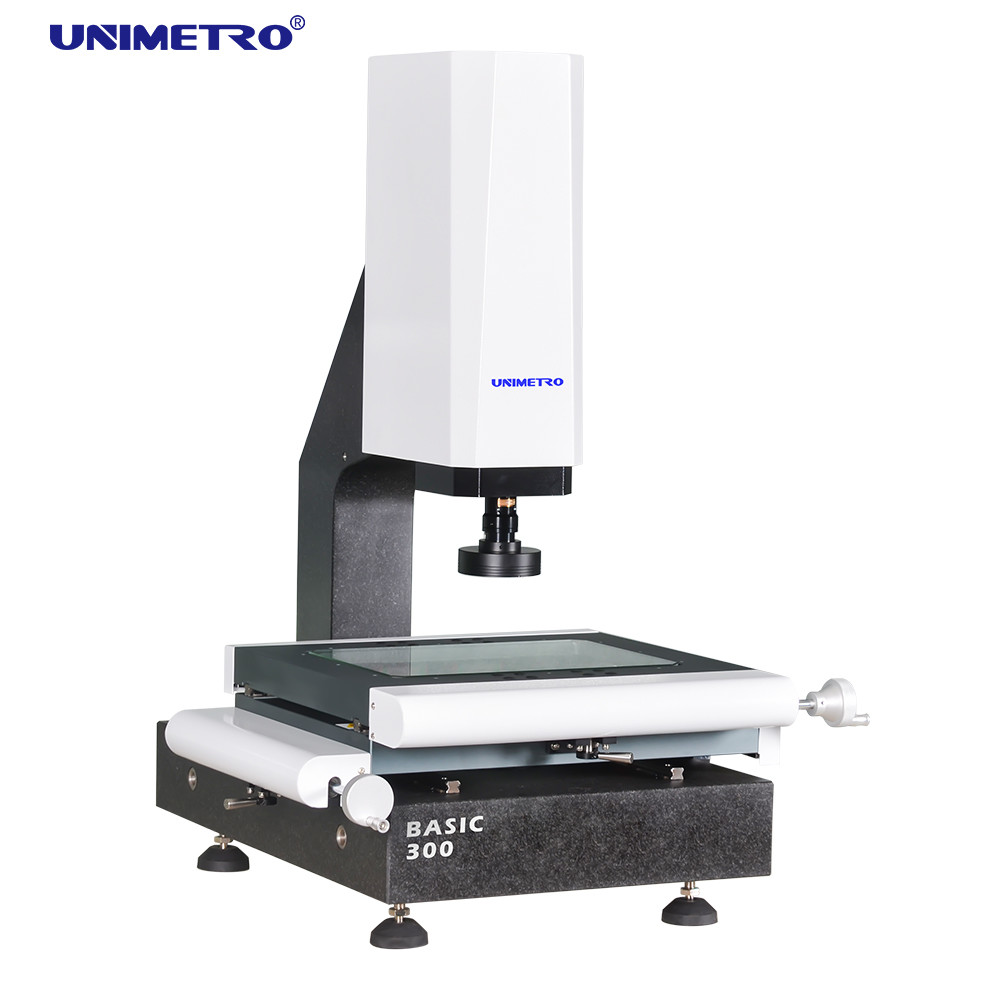

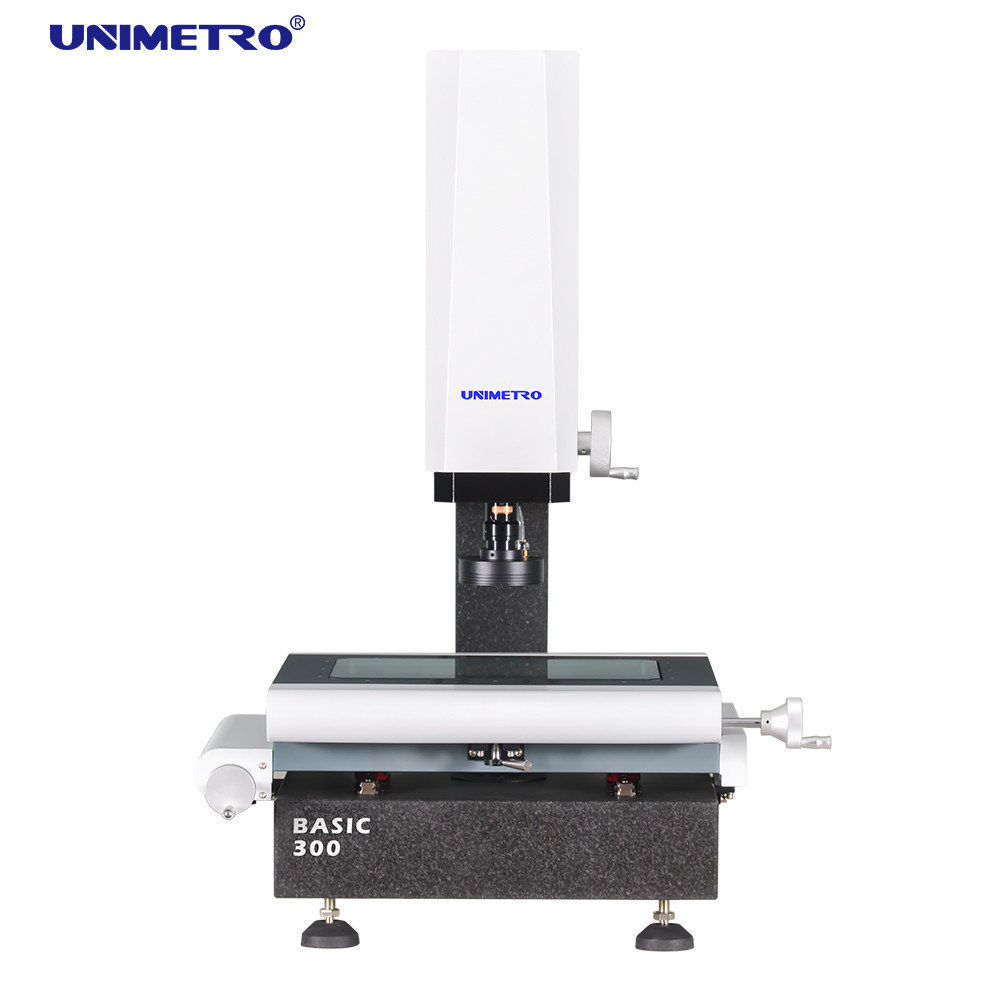

Машина ручного оптического инструмента видео- измеряя для 2d измерения



Describtion

Машина измерения зрения аппаратура используемая для точного физического измерения измеряя, точности до уровня микрона, который оптически измеряя аппаратура используя камеру для того чтобы захватить изображение части работы, анализирует пиксел изображения и высчитывает 2D размер с измеряя программным обеспечением.


◉Машина измерения зрения базисного ряда конструирована и развита UNIMETRO, которое популярная модель приспособленная для большего части из применения и пользователей точного 2D размера измеряя от различных индустрий, как прессформа, электроника, полупроводник, пластиковая впрыска, продукты 3C, медицинское обслуживание, авиация… etc. Это важная аппаратура используемая в вашем процессе проверки качества продуктов, обеспечивающ вашу точность размера продуктов, делает ваши продукты более конкурсной.
◉Базисный ряд VMM самая общая модель для большей части из фабрик изготовляя точные части. Он приспособлен для образцов небольшого количества измеряя применение. управление руководства 3 осей, с дружественным программным обеспечением, позволяет оператору управлять используя машину в очень коротком периоде времени.


◉Используя гранит высокой точности и стабильности как основание и столбец машины, с 3 датчиком высоко-разрешения оси 0.0005mm линейным
----Обеспечьте высокую эффективность и точность каждой машины.
◉Используя путь проводника HIWIN линейный и высокоточный линейный ведущий брус, с алюминиевым этапом работы и трудной анодируя обработкой поверхности.
---- Обеспечивает высокое использование жизненного цикла динамических характеристик и длинной жизни машины.
◉Используя интегрированный распределительный ящик ядра который развит UNIMETRO, для линейных масштабов, управления светом, и переносить сигнала зонда касания.
---- Обеспечьте легкие проводку и обслуживание. Сильно увеличьте стабильность машины.
◉Programmable свет СИД контура с параллельным светлым путем, избегает деформации изображения.
---- Обеспечивает measuringaccuracy.
◉Со светом кольца СИД управлением программного обеспечения 8 разделов, углом и яркостью предложения множественными загораясь.
---- Пригонка для частей withdifferent формы и материалов.
◉Освещая параметрам могут быть рекордны в программе части измеряя, потребителях не нужно отрегулировать во время измеряя процесса.
----Дружелюбный и convenintly польза.



Зона применения

◆Индустрия прессформы

Производство автомобиля

Медицинская промышленность

Механическое производство

цифровая индустрия 3C

Продукция PCB

Etc.

Ручная оптически машина измерения для 2D измерения 0   Ручная оптически машина измерения для 2D измерения 1   Ручная оптически машина измерения для 2D измерения 2



Аппаратная конфигурация

◆Путь проводника HIWIN линейный



◆Алюминиевый этап работы и трудный анодировать



◆Интегрированный распределительный ящик ядра



◆3 масштаба разрешения оси 0.5um линейных

◆Группа СИД Multi функции параллельная светлая



◆Камера CCD разрешения промышленной ранга высокая

◆ручной согнутый объектив с переменным фокусным расстоянием 0.7-4.5X с высокой повторимостью

◆Поддерживая множественные внешние аксессуары

Ручная оптически машина измерения для 2D измерения 3 Ручная оптически машина измерения для 2D измерения 4 Ручная оптически машина измерения для 2D измерения 5



Параметры

МодельБейсик 200Бейсик 300Бейсик 400 Бейсик 500
Размер (mm) (L*W*H)550*540*930600*740*980700*840*980800*940*980
Измеряя ряд (mm) (X*Y*Z)200*100*150300*200*200400*300*200500*400*200
Измеряя точность (μm)2.5+L/1002.5+L/1002.5+L/1003+L/100
Повторимость (μm)2,5 2,52,53
Вес (kg)140kg 190kg240kg290kg
Изображение и измерятьCCDцифровая фотокамера пиксела HD 1.2M
Объективручной согнутый объектив с переменным фокусным расстоянием 0.7-4.5X с датчиком обратной связи сигнала maganification
Увеличение18-195X (для ссылки только. С различными камерой и объективом увеличение будет другое. )
Область видимости8.1~1.3mm
Расстояние деятельности80mm
Линейное разрешение масштаба0,5 μm (0.1μm для варианта)
Вынуждающая системаX, y, управление руководства оси z
ОсвещениеСвет Programmable кольца СИД 4 разделов поверхностный, параллельный свет контура СИД, свет кольца СИД 8 разделов, коаксиальный, для варианта





Обзор программного обеспечения



Программное обеспечение UNIMETRO INSPECT3D с дружественным UI, легким для того чтобы выучить, сильная функция, позволяет потребителям достигнуть
быстрый и точный измерять. Программное обеспечение предлагает полностью английский язык UI, также позволяет новому развитию языка.


◉Файл и измерение CAD входного сигнала

◉Части массив и измерять макроса
◉Автоматический измерять фокуса и высоты
◉Проводя функция помогает быстрый размещать
◉Сильная геометрическая измеряя функция
◉Множественные отчеты о данных и графическая функция вывода данных


◉Гибкая программа для пользователя

◉Создание элементов ссылки
◉Сильный край обнаруживая функцию
◉Поддерживая множественные внешние аксессуары
◉Автоматическое вычисление допуска элементов геометрического
◉Измеряя осложненная продукция быстро и удобно

Ручная оптически машина измерения для 2D измерения 6

Информация о компании

Визуальная машина измерения
Визуальная машина измерения
Визуальная машина измерения
Визуальная машина измерения

Наше Client&Agent

 Визуальная машина измерения
Визуальная машина измерения
вопросы и ответы
Визуальная машина измерения  Q1: Вы фабрика или торговая компания?
Визуальная машина измерения  A1: Мы фабрика и давать вам самый быстрый ответ в 24 часах.
Визуальная машина измерения  Q2: Что ваша компания главным образом внутри?
Визуальная машина измерения  A2: Мы главным образом произвести машину зрения измеряя, координированную измеряя машину, fixturesetc CMM&VMM.
Визуальная машина измерения  Q3: Как выбрать соотвествующую спецификацию?
Визуальная машина измерения  A3: Покуда вы скажете нам разнообразие и размер продукта, который нужно измерить, наша профессиональная команда посоветовала бы вам измеряя аппаратуры соответствующих спецификаций.
Визуальная машина измерения  Q4: Вы признаваете подгонянное обслуживание?
Визуальная машина измерения  A4: Уверен! Мы можем обеспечить не только типичные машины, но также машины подгонянные к потребностям клиента.
Визуальная машина измерения  Q5: Что ваш период гарантии?
Визуальная машина измерения  A5: Наш период гарантии продукта 1 год. Наше качество продукции очень стабилизировано, и мы имеем
улучшенный много на некоторых breakable частях. Вы можете отдохнуть уверенное нашего качества продукции.
