Semi автоматическая машина измерения зрения для электроники

Основная информация
Место происхождения: Китай
Фирменное наименование: UNIMETRO
Сертификация: CE,ISO
Номер модели: Дополнительный
Количество мин заказа: 1
Цена: Discussible
Упаковывая детали: деревянный случай
Время доставки: 5~15дайс
Условия оплаты: Л/К, Т/Т
Поставка способности: 40
Подробная информация
Размер: 600*740*980mm измеряя ряд: 300*200*200mm
Измеряя точность: 2.5+L/100um Повторимость: 2.5um
Вес: 190kg Линейное разрешение масштаба: 0.5um (0.1um для варианта)
Высокий свет:

Semi автоматическое измерение Machin зрения

,

машина измерения зрения повторимости 2.5um


Характер продукции

Полу-автоматические аппаратуры оптики с фокусом оси z автоматическим





ЗОНА ПРИМЕНЕНИЯ



1) Машина измерения зрения аппаратура используемая для точного физического измерения измеряя, точности до уровня микрона.
2) машина измерения зрения оптически измеряя аппаратура используя камеру для того чтобы захватить изображение части работы, анализирует пиксел изображения и высчитывает 2D размер с измеряя программным обеспечением.
3) машина ДОПОЛНИТЕЛЬНОЙ серии оптически измеряя важная аппаратура используемая в вашем процессе проверки качества продуктов. Она обеспечивает что ваши продукты проставляют размеры точность, делают ваши продукты более конкурсной.
4) ДОПОЛНИТЕЛЬНАЯ машина измерения зрения серии конструирована и развита UNIMETRO, которое популярная модель приспособленная для большего части из применения и пользователей точного 2D размера измеряя от различных индустрий, как прессформа, электроника, полупроводник, пластиковая впрыска, продукты 3C, медицинское обслуживание, авиация… etc.
5) ось z ДОПОЛНИТЕЛЬНОЙ машины измерения зрения серии установлена с близкой системой мотора сервопривода петли, для того чтобы достигнуть управления движения высокой точности и автоматической функции фокуса, потребители могут контролировать движение оси z и изображение фокусируя в программном обеспечении или клавиатуре, сильно увеличивает измеряя эффективность.
6) ДОПОЛНИТЕЛЬНАЯ серия новаторски установлена с ручным генератором ИМПа ульс для прецизионной установки положения оси z, потребители могут достигнуть прецизионной установки оси z и фокусировать легко.
--Сравнивающ к контролю за движением клавиатуры или кнюппеля, MPG более точно и чувствительный, потребители могут даже двинуть микрон оси микроном. Предложение самое лучшее используя опыт для потребителей.
--Ось z с функцией фокуса высокой точности автоматической, позволяет потребителям достигнуть быстрой и стабилизированной фокусируя деятельности, исключая фокусируя ошибку причиненную ошибочной оценкой или разницей в операторов индивидуальной.
--Спасибо функция фокуса высокой эффективности автоматическая, потребители могут достигнуть функции высоты измеряя с ДОПОЛНИТЕЛЬНОЙ серией не измерять контакта.
7) ДОПОЛНИТЕЛЬНАЯ серия использует ручной согнутый объектив с переменным фокусным расстоянием с датчиком обратной связи сигнала увеличения, после того как потребители изменяют увеличение, программное обеспечение выберет соответствующие параметры автоматически, потребителю не нужно изменить параметры в программном обеспечении и продолжить измеряя процесс. Что обеспечивает более удобное и более помогающее экономить время применение.
--Установленный с цифровой фотокамерой пиксела HD 1.2M, позволяет потребителям насладитесь высококачественным изображением во время измеряя процесса, сильно увеличьте измеряя точность. Серия установлена с путем проводника высокой точности линейным, обеспечивает уникальный опыт динамических характеристик и пользователя. Также включает полностью programmable кольцо освещения СИД 8 разделов поверхностное, 3 датчика высоких разрешения оси 0.0005mm линейных, и сильного измеряя программное обеспечение.



ЗОНА ПРИМЕНЕНИЯ

a. Индустрия прессформы
B. производство автомобиля
C. медицинская промышленность
D. механическое производство
индустрия E. 3C цифровая
продукция PCB F.
Etc.

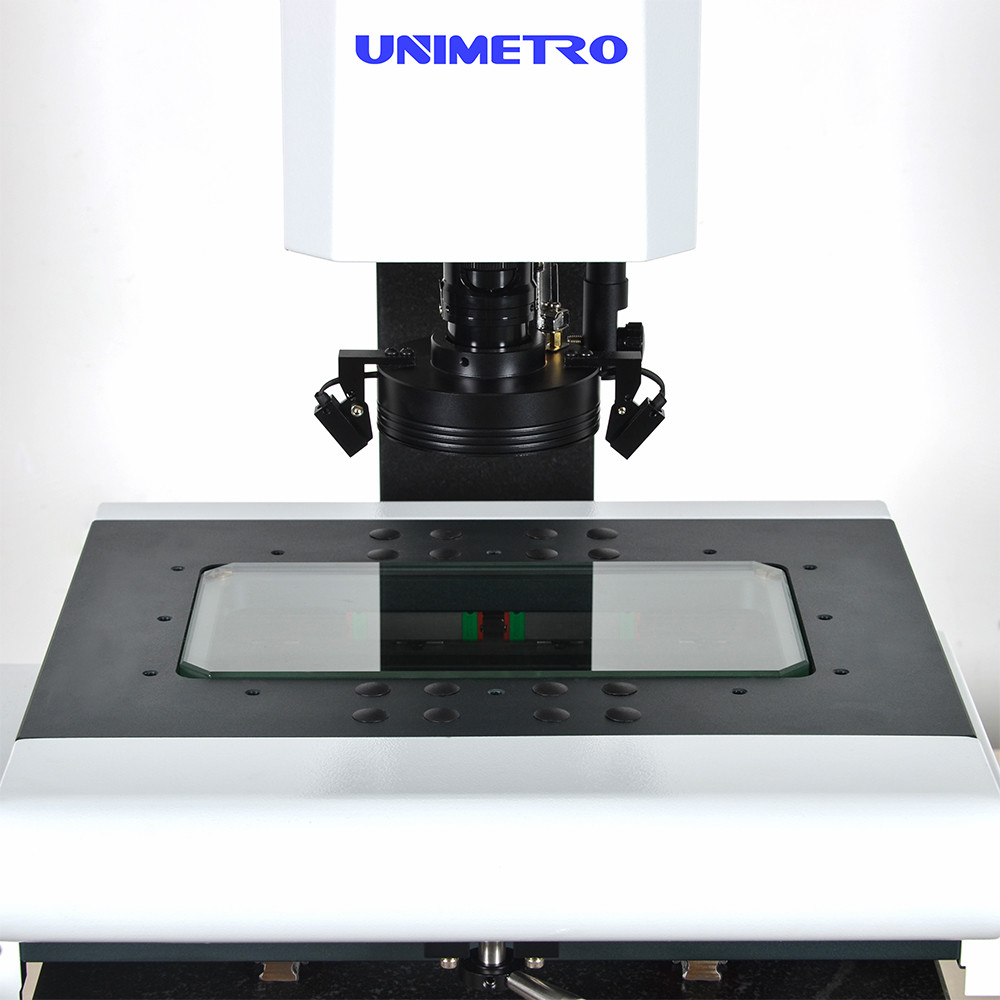

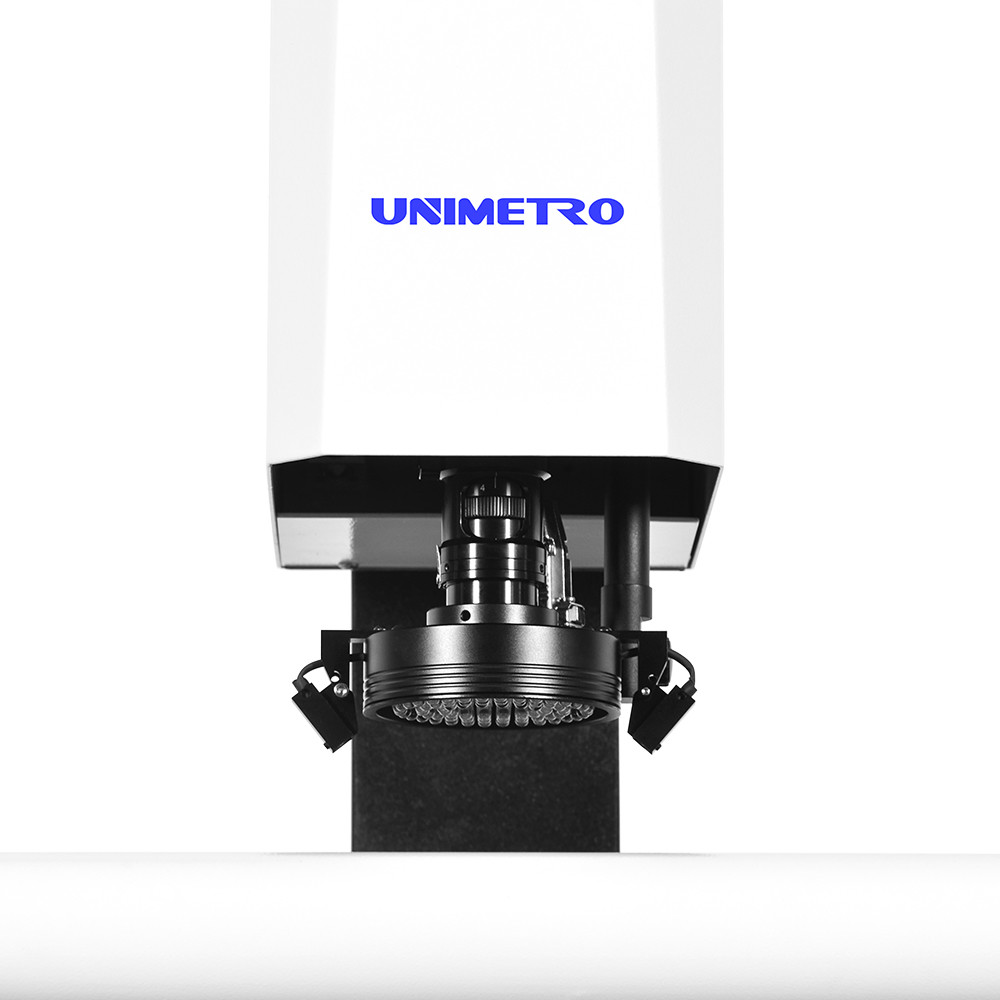

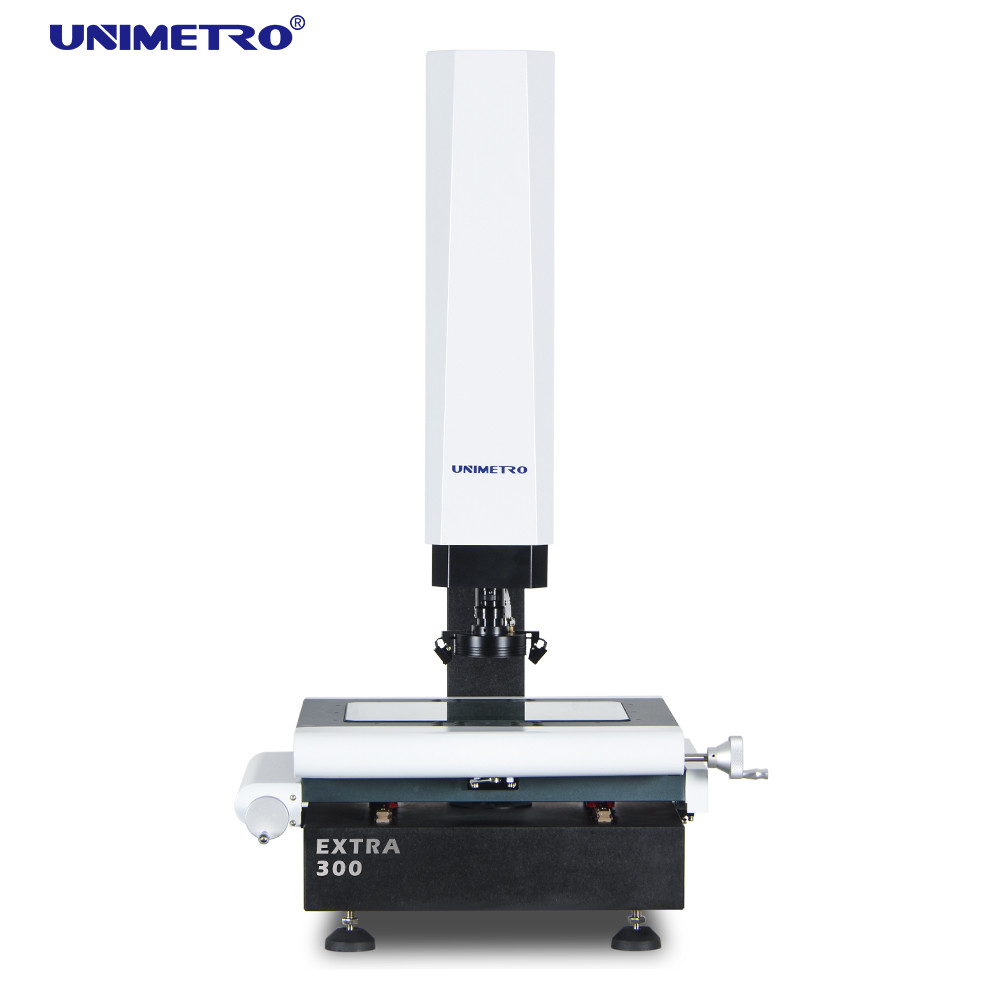

Semi автоматическая машина измерения зрения для электроники 0 Semi автоматическая машина измерения зрения для электроники 1 Semi автоматическая машина измерения зрения для электроники 2






Конфигурация Hardeare



◉3 масштаба разрешения оси 0.5um линейных

◉Функция фокуса высокой эффективности автоматическая
◉Совместимый с зондом касания Renishaw
◉Алюминиевый этап работы и трудный анодировать
◉3 управление программного обеспечения света кольца СИД раздела колец 8 и programmable
◉Параллельные светлое СИД пути контурят светлое управление программного обеспечения и programmable
◉цифровая фотокамера пиксела HD 1.2M
◉Интегрированный распределительный ящик ядра
◉Управление z моторизованное осью
◉Путь проводника HIWIN линейный
◉Ручной генератор ИМПа ульс для управления движения оси z
◉С индикаторами лазера для вспомогательные располагать и фокусировать
◉ручной согнутый объектив с переменным фокусным расстоянием 0.7-4.5X с датчиком обратной связи сигнала увеличения

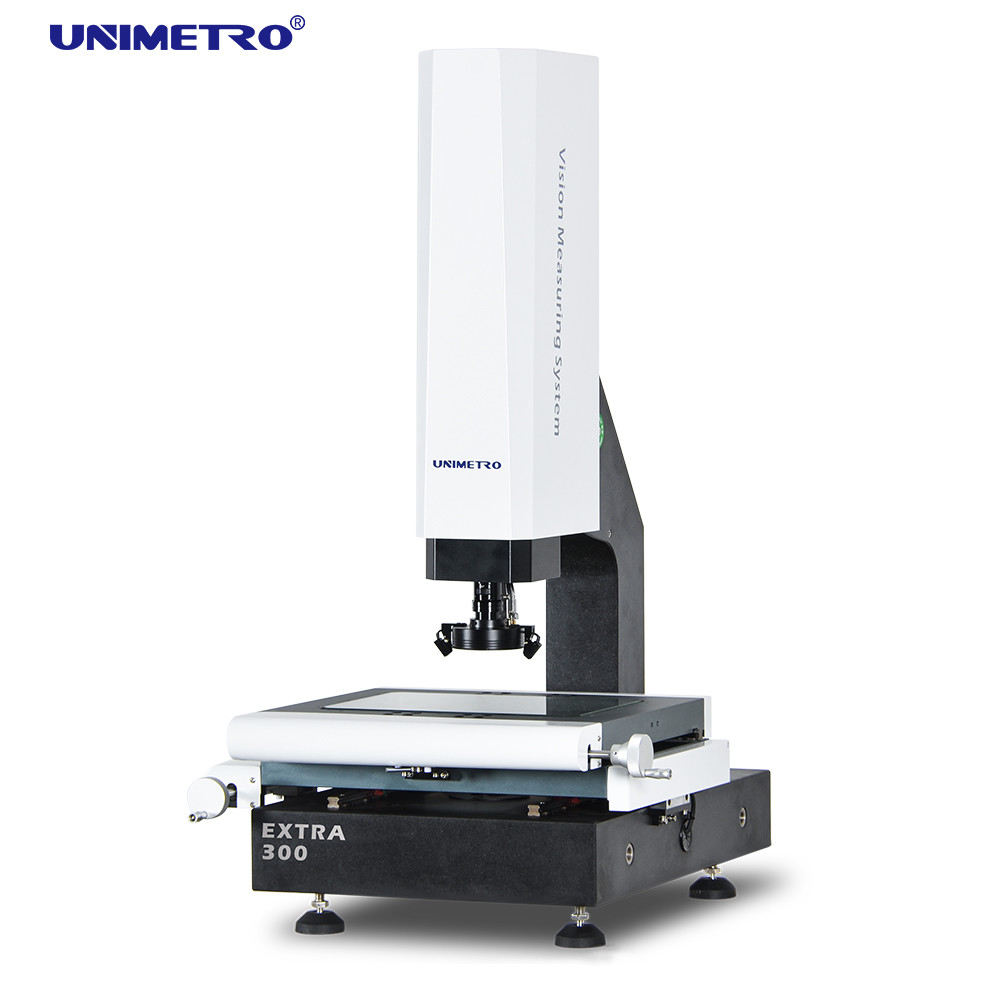

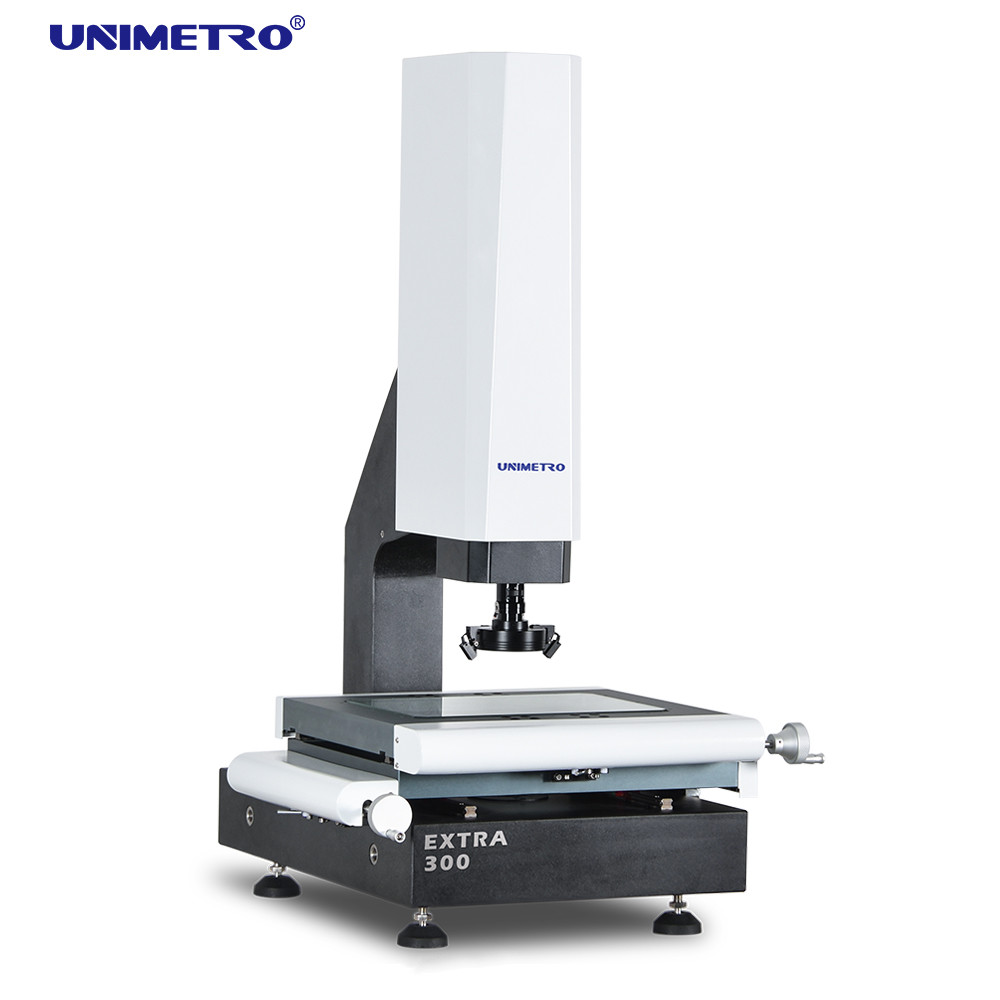

Semi автоматическая машина измерения зрения для электроники 3 Semi автоматическая машина измерения зрения для электроники 4 Semi автоматическая машина измерения зрения для электроники 5




Особенности



◉Легкая тарировка
◉Множественный касаться угла
◉Быстрая установка системы координат
◉Совместимый к полной линейке stylis Renishaw
◉Поддержанный модуль CAD (опционный)
◉рисуя выход 3D
◉Зонд звезды совместимый
◉измерять размера 3D
◉Измерять комбайна зонда изображения и касания
◉Поддержанный шкаф зонда (опционный)



Параметры





Модель ЭКСТРА 200 ЭКСТРА 300 ЭКСТРА 400 ЭКСТРА 500
Размер (mm) (L*W*H) 500*540*930 600*740*980 700*840*980 800*940*980
Измеряя ряд (mm) (X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
Измеряя точность (μm) 2.5+L/100 2.5+L/100 2.5+L/100 3+L/100
Повторимость (μm) 2,5 2,5 2,5 3
Вес (kg) 140kg 190kg 240kg 290kg
Изображение и измерять CCD 200mm (смогите быть поднято согласно требованиям клиентов)
Объектив Ручной согнутый объектив с переменным фокусным расстоянием 1-10X объектива с переменным фокусным расстоянием 0.7-4.5X/Auto
Увеличение 18-195X (для ссылки только. С различными камерой и объективом увеличение будет другое. )
Область видимости 8.1~1.3mm
Расстояние деятельности 108mm
Линейное разрешение масштаба 0,5 μm (0.1μm для варианта)
Вынуждающая система Conrol x, Y-osи ручное, ось z управление CNC конц-петли и funtion ФОКУСА AUTU доступные
Освещение Свет Programmable кольца СИД 4 разделов поверхностный, параллельный свет контура СИД, свет кольца СИД 8 разделов, коаксиальный, для варианта

Функция программного обеспечения

сильная функция, позволяет потребителям достигнуть быстрый и точный измерять.
Программное обеспечение предлагает полностью английский язык UI, также позволяет новому развитию языка.
◉Файл и измерение CAD входного сигнала
Части массив и измерять макроса
◉Автоматический измерять фокуса и высоты
◉Проводя функция помогает быстрый размещать
◉Сильная геометрическая измеряя функция
◉Множественные отчеты о данных и графическая функция вывода данных

Semi автоматическая машина измерения зрения для электроники 6

◉Гибкая программа для пользователя
Создание элементов ссылки
◉Сильный край обнаруживая функцию
◉Поддерживая множественные внешние аксессуары
◉Автоматическое вычисление допуска элементов геометрического
◉Измеряя осложненная продукция быстро и удобно
