Главная страница > Продукция> Измерительная машина видение> Видеоизмерительная машина серии EXTRA с повторяемостью 2,5 мкм, моторизованной осью Z и ПЗС-камерой HD для точных измерений

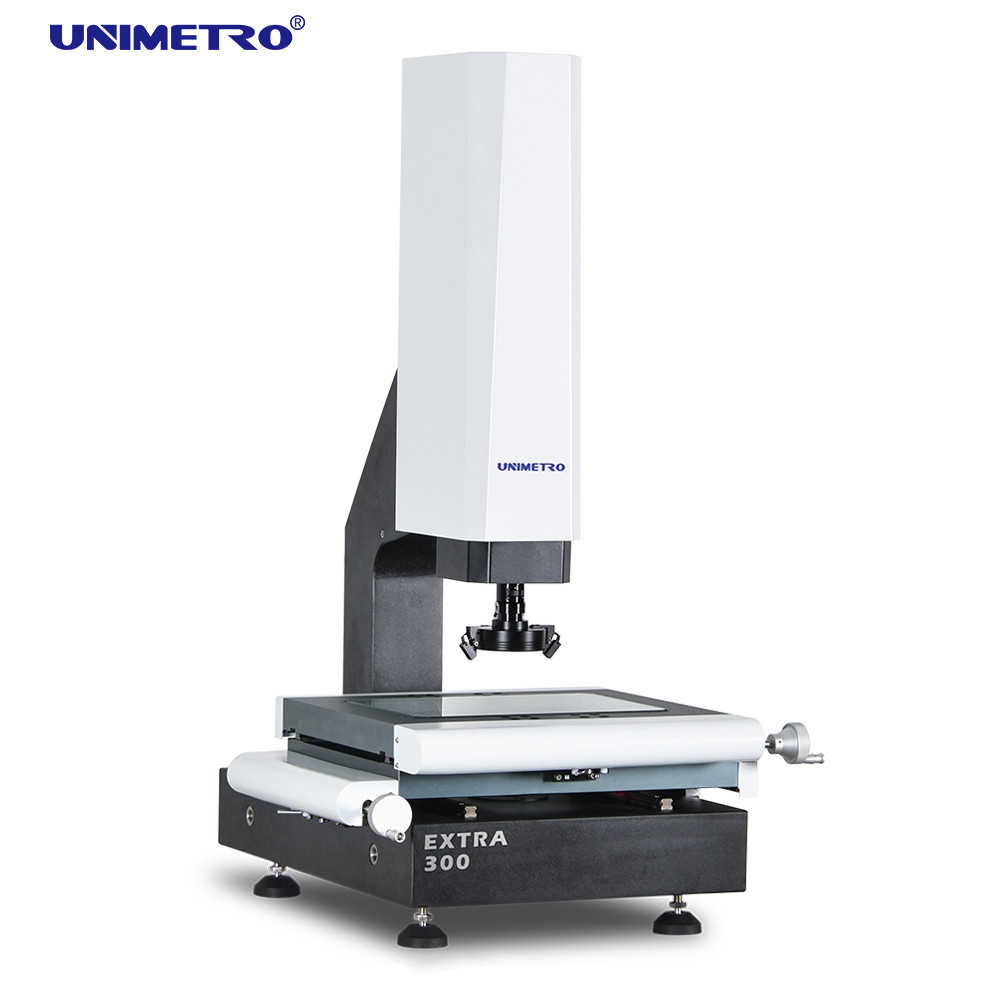

Видеоизмерительная машина серии EXTRA с повторяемостью 2,5 мкм, моторизованной осью Z и ПЗС-камерой HD для точных измерений

EXTRA Series Vision Measuring Machine with 2.5um Repeatability Motorized Z Axis and HD CCD Camera for Precision Measurement
EXTRA Series Vision Measuring Machine with 2.5um Repeatability Motorized Z Axis and HD CCD Camera for Precision Measurement
Основная информация
Место происхождения: КИТАЙ
Фирменное наименование: UNIMETRO
Сертификация: CE, ISO
Номер модели: Дополнительный
Количество мин заказа: 1
Цена: Discussible
Упаковывая детали: деревянный случай
Время доставки: 5~15дайс
Условия оплаты: LC,T/T,T/T,Western Union,MoneyGram
Поставка способности: 40
Лучшая цена Контакт
Подробная информация
Название продукта: Зрение из измерения машины Z Движение оси: Моторизованный
Z управление движением оси: Клавиатура, программное обеспечение сосредоточиться: Автоматический
X, Y Движение: Руководство Измерение: 600*740*980 мм
Диапазон измерения: 300*200*200 мм Повторяемость: 2.5UM
Масса: 190 кг Разрешение линейной шкалы: 0,5 мм (0,1 мкм для опции)
ПЗС-камера: HD CCD -камера
Выделить:

vmm оптически измерительная система

,

Semi автоматическая система VMM

,

Система индустрии VMM прессформы

Характер продукции

Полуавтоматический VMM / оптическая система измерений для контроля квантности



Описание

1) Машина VMM - это инструмент, используемый для точного измерения физических измерений, точности до уровня микрона.
2) VMM Machine - оптический измерительный прибор, использующий камеру для захвата изображения заготовки, анализа пикселя изображения и вычисления 2D-размера с помощью измерительного программного обеспечения.
3) VMM-машина серии EXTRA является важным инструментом, используемым в процессе контроля качества вашей продукции.
4) VMM-машина серии EXTRA разработана и разработана UNIMETRO, которая является популярной моделью, подходящей для большинства приложений точного измерения 2D и конечных пользователей из разных отраслей промышленности,как плесень, Электроника, полупроводники, пластиковые инъекции, 3C продукты, медицинское обслуживание, авиация... и т.д.
5) Ось Z машины VMM серии EXTRA сконфигурирована с сервомоторной системой с замкнутым циклом, для достижения высокой точности управления движением и функции автоматической фокусировки,пользователи могут контролировать движение оси Z и фокусировку изображения в программном обеспечении или клавиатуре, значительно повышает эффективность измерений.



Конфигурация оборудования

Видеоизмерительная машина серии EXTRA с повторяемостью 2,5 мкм, моторизованной осью Z и ПЗС-камерой HD для точных измерений 0

3 оси линейные шкалы с разрешением 0,5 мм

Высокопроизводительная функция автофокусирования
Совместима с сенсорным зондом Renishaw
Алюминиевая рабочая ступень и жесткое анодирование
3 кольца 8 секции светодиодный кольцевой свет программное управление и программируемый
¢ Параллельный световой путь светодиодный контурный свет программное управление и программируемый
Цифровая камера HD с разрешением 1,2 М пикселя
Интегрированная ядровая контрольная коробка
Моторизованное управление оси Z
¢ HIWIN линейный путь руководства
Ручной импульсный генератор для управления движением оси Z
С лазерными индикаторами для вспомогательного позиционирования и фокусировки
∙ 0,7-4,5X ручной зумовой линзы с сенсором обратной связи сигнала увеличения

Легкая калибровка

Отношение под разными углами

️ Быстрая установка системы координат

Совместима со всей линией стилей Renishaw

Поддерживается CAD-модуль (необязательно)

3D-рисунок
Совместимость звездного зонда
3D измерения
️ Сочетание измерения с помощью зонды изображения и сенсорного зонда
Поддержка стойки для зондов (необязательно)


Параметры

Модель EXTRA 200 EXTRA 300 EXTRA 400 EXTRA 500
Размер ((мм) ((L*W*H) 500*540*930 600*740*980 700*840*980 800*940*980
Диапазон измерений (мм) ((X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
Повторяемость (μm) 2.5 2.5 2.5 3
Масса (кг) 140 кг 190 кг 240 кг 290 кг
Изображение и измерение СКД 200 мм (можно поднять в соответствии с требованиями клиентов)
Очки Ручная зумовая линза 0.7-4.5X/Авто зумовая линза 1-10X
Увеличение 18-195X (только для справки. При разных камерах и объективах увеличение будет отличаться.)
Поле зрения 8.1~1.3 мм
Рабочее расстояние 108 мм
Разрешение линейного масштаба 0.5 мкм ((0,1 мкм для опции))
Система привода Ручное управление по оси X, Y, управление по оси Z с закрытым циклом и функция AUTU FOCUS доступна
Освещение Программируемый 4-секционный светодиодный кольцевой поверхностный свет, параллельный светодиодный контурный свет, 8-секционный светодиодный кольцевой свет, коаксиальный, по желанию


Функции программного обеспечения


Видеоизмерительная машина серии EXTRA с повторяемостью 2,5 мкм, моторизованной осью Z и ПЗС-камерой HD для точных измерений 1

Ввод CAD-файла и измерения
Массив деталей и макроизмерения
Автофокусировка и измерение высоты
Функция навигации помогает быстро определить местоположение
Мощная геометрическая измеряющая функция
Функция вывода многочисленных отчетов и графических данных
Гибкая пользовательская программа
Создание справочных элементов
Мощная функция обнаружения краев
Поддержка нескольких внешних аксессуаров
Автоматическое вычисление геометрической толерантности элементов
¢ Быстрое и удобное измерение сложной продукции


Информация о компании
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine

Наш клиент и агент

Visual Measurement Machine
Visual Measurement Machine
Частые вопросы
Visual Measurement MachineВопрос 1: Вы завод или торговая компания?
Visual Measurement MachineA1: Мы являемся фабрикой и даем вам самый быстрый ответ в течение 24 часов.
Visual Measurement MachineВопрос 2: Чем занимается ваша компания в основном?
Visual Measurement MachineA2: Мы в основном производим измерительную машину Vision, измерительную машину координат, светильники CMM&VMM и т.д.
Visual Measurement MachineQ3: Как выбрать подходящую спецификацию?
Visual Measurement MachineA3: Пока вы сообщите нам разновидность и размер продукта, который следует измерить, наша профессиональная команда посоветует вам измерительный прибор соответствующих спецификаций.
Visual Measurement MachineQ4: Принимаете ли вы индивидуальное обслуживание?
Visual Measurement MachineA4: будьте уверены! мы можем предоставить не только типичные машины, но и машины, настроенные на потребности клиента.
Visual Measurement MachineQ5: Каков ваш гарантийный срок?
Visual Measurement MachineA5: Наш гарантийный срок продукции составляет 1 год. Качество нашей продукции очень стабильно, и у нас есть
Вы можете быть уверены в качестве нашей продукции.
