Размер: | 960*710*1075mm | измеряя ряд: | 400*300*200mm |
---|---|---|---|
Точность: | 3+L/200um | Повторимость: | 3um |
Вес: | 380kg | Камера: | Промышленная камера CCD ранга |
Объектив: | 0.7-4.5X | расстояние деятельности: | 108mm |
Разрешение Linearscale: | 0.0005mm | Гарантия: | 24 месяца |
Высокий свет: | VMM машина измерения зрения,2D машина измерения зрения,Машина измерения пути проводника HIWIN линейная |
Аппаратная конфигурация
◉3 масштаба разрешения оси 0.5um линейных
◉Функция фокуса высокой эффективности автоматическая
◉Алюминиевый этап работы и трудный анодировать
Функции программного обеспечения
1) ПИКОВАЯ серия VMM совместима с полной линейкой датчиков волокна Omron измеряя, которая предлагает; Больше возможности точного требования к измерения.
5) ПИКОВАЯ серия VMM совместима с зондом касания Renishaw как опционная конфигурация. Потребители могут легко достигнуть 2D и измеряя функции 3D в одной машине.
6) программное обеспечение может высчитать смещение между оптически объективом и зонд касания, убеждается что все измеряя результаты внутри одна система координат. Измеряя результаты можно вне положить как чертеж 3D для обратного проектирования.
Параметры

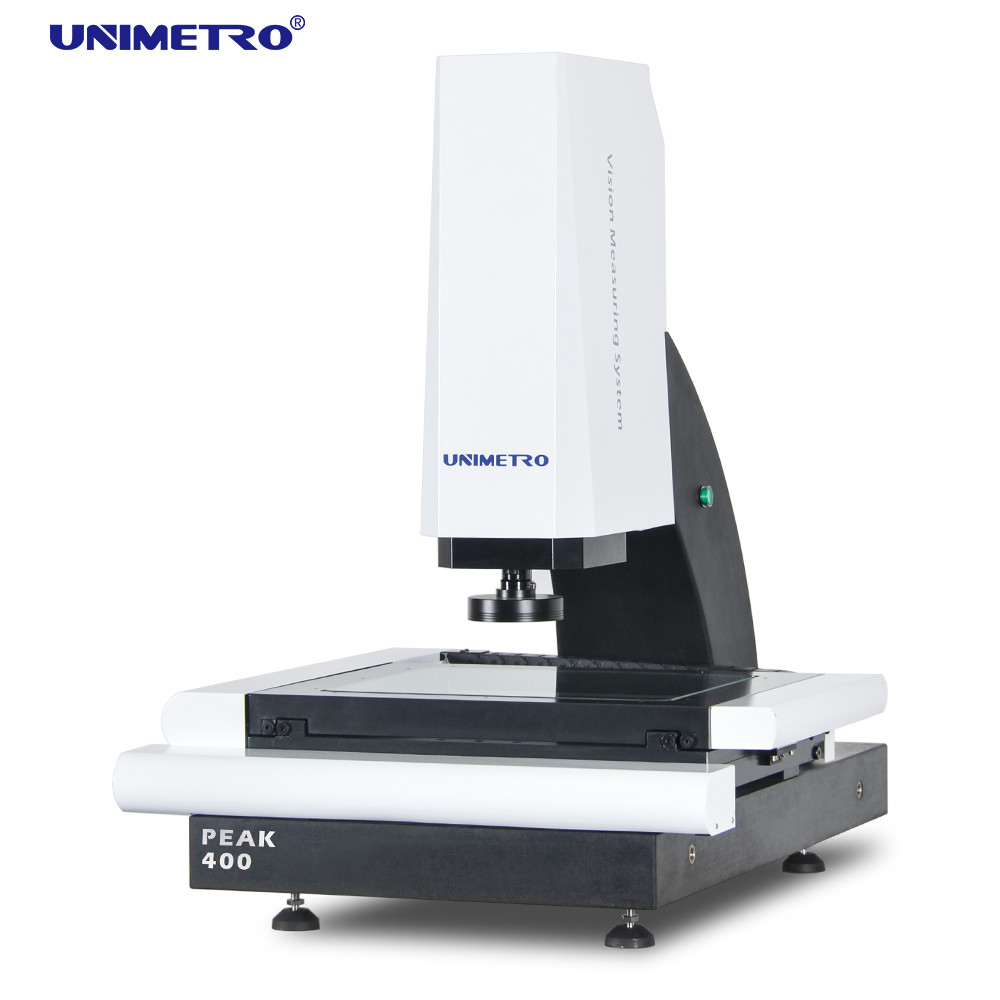

Модель |
ПИК 300 |
ПИК 400 |
Размер (mm) (L*W*H) |
850*650*1060 |
1000*800*1080 |
Измеряя ряд (mm) (X*Y*Z) |
300*200*200 |
400*300*200 |
Точность (μm) |
3+L/200 |
3+L/200 |
Повторимость (μm) |
3 |
3 |
Вес (kg) |
120 |
150 |
Камера |
Камера CCD промышленной ранга сетноая-аналогов и видеокарта SV2000E |
|

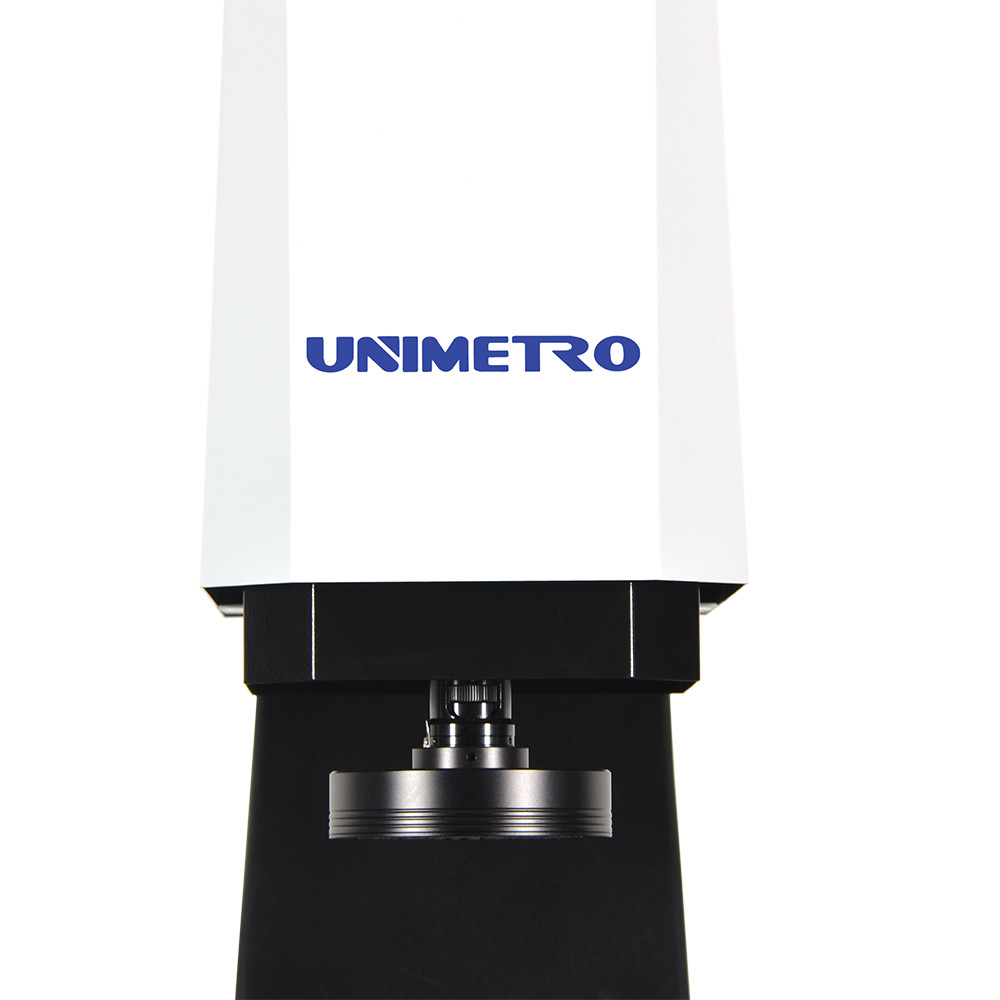

Объектив |
Ручной согнутый объектив с переменным фокусным расстоянием 0.7-4.5X/0.7-4.5X объектива с переменным фокусным расстоянием ручной с обратной связью сигнала (опционной)/автоматическим объективом с переменным фокусным расстоянием (опционным) |
|
Увеличение |
18-188X (различные камера и объектив сочетания из водят к различному ряду увеличения |
|
FOV |
8.1-1.3mm (различные камера и объектив сочетания из водят к различному ряду FOV) |
|
Расстояние деятельности |
108mm |
|
Линейное разрешение масштабов |
0.0005mm |
|
Illμmination |
Programmable 3 кольца, свет кольца поверхности 8 разделов, programmable параллельный свет контура |
Информация о компании
Наше Client&Agent
вопросы и ответы |
---|
Q1: Вы фабрика или торговая компания? |
A1: Мы фабрика и давать вам самый быстрый ответ в 24 часах. |
Q2: Что ваша компания главным образом внутри? |
A2: Мы главным образом произвести машину зрения измеряя, координированную измеряя машину, fixturesetc CMM&VMM. |
Q3: Как выбрать соотвествующую спецификацию? |
A3: Покуда вы скажете нам разнообразие и размер продукта, который нужно измерить, наша профессиональная команда посоветовала бы вам измеряя аппаратуры соответствующих спецификаций. |
Q4: Вы признаваете подгонянное обслуживание? |
A4: Уверен! Мы можем обеспечить не только типичные машины, но также машины подгонянные к потребностям клиента. |
Q5: Что ваш период гарантии? |
A5: Наш период гарантии продукта 1 год. Наше качество продукции очень стабилизировано, и мы имеем улучшенный много на некоторых breakable частях. Вы можете отдохнуть уверенное нашего качества продукции. |
