изображение 380kg Programmable 2.5d измеряя машину Vmm

Основная информация
Место происхождения: КИТАЙ
Фирменное наименование: UNIMETRO
Сертификация: CE ISO
Номер модели: ПИК
Количество мин заказа: 1
Цена: Discussible
Упаковывая детали: деревянный случай
Время доставки: 10~20дайс
Условия оплаты: L/C, T/T
Поставка способности: 30 в месяц
Подробная информация
Размер: 960*710*1075mm измеряя ряд: 400*300*200mm
Точность: 3+L/200um Повторимость: 3um
Вес: 380kg Камера: Промышленная камера CCD ранга
Объектив: 0.7-4.5X расстояние деятельности: 108mm
Разрешение Linearscale: 0.0005mm Гарантия: 24 месяца
Высокий свет:

2.5d отображают измеряя машина Vmm

,

Programmable машина Vmm

,

машина 380kg Vmm


Характер продукции

Programmable машина измерительное оборудование/VMM изображения 2.5d для измеряя высоты

Отображайте измерительное оборудование аппаратура используемая для точного физического измерения измеряя, точности до уровня микрона. Машина измерения зрения оптически измеряя аппаратура используя камеру для того чтобы захватить изображение части работы, анализирует пиксел изображения и высчитывает 2D размер с измеряя программным обеспечением.
Измерительное оборудование изображения CNC измеряющий прибор сильного размера конструированный для процесса проверки качества массового производства. Оно установлен с сильным программным обеспечением которое делает измеряя процесс programmable, потребителями может достигнуть больших продуктов количества измеряя полноавтоматическим процессом. ПИКОВЫЕ серии отображают измерительное оборудование экономическая модель полноавтоматического зрения CNC начатого UNIMETRO.
Простой и интегрированный дизайн позволяет нам построить машину с недорогим, между тем держит высокую измеряя точность и самое лучшее представление. Потребители могут насладиться преимуществом высокой эффективности и стоимости труда сохраняя от машины полного зрения CNC измеряя с очень низкой ценой.


Аппаратная конфигурация

◉3 масштаба разрешения оси 0.5um линейных
◉Функция фокуса высокой эффективности автоматическая
◉Алюминиевый этап работы и трудный анодировать

◉Совместимый с зондом касания Renishaw (опционным)
◉3 управление программного обеспечения света кольца СИД раздела колец 8 и programmable
◉Параллельные светлое СИД пути контурят светлое управление программного обеспечения и programmable
◉Confocal датчик смещения волокна (опционный)
◉Путь проводника HIWIN линейный
◉Управление z моторизованное осью
◉Интегрированный распределительный ящик ядра
◉Промышленная камера CCD ранга
◉Ручное pulsegenerator для управления движения оси z
◉С индикаторами лазера для вспомогательные располагать и фокусировать (опционный)
◉ручной согнутый объектив с переменным фокусным расстоянием 0.7-4.5X с датчиком обратной связи сигнала увеличения

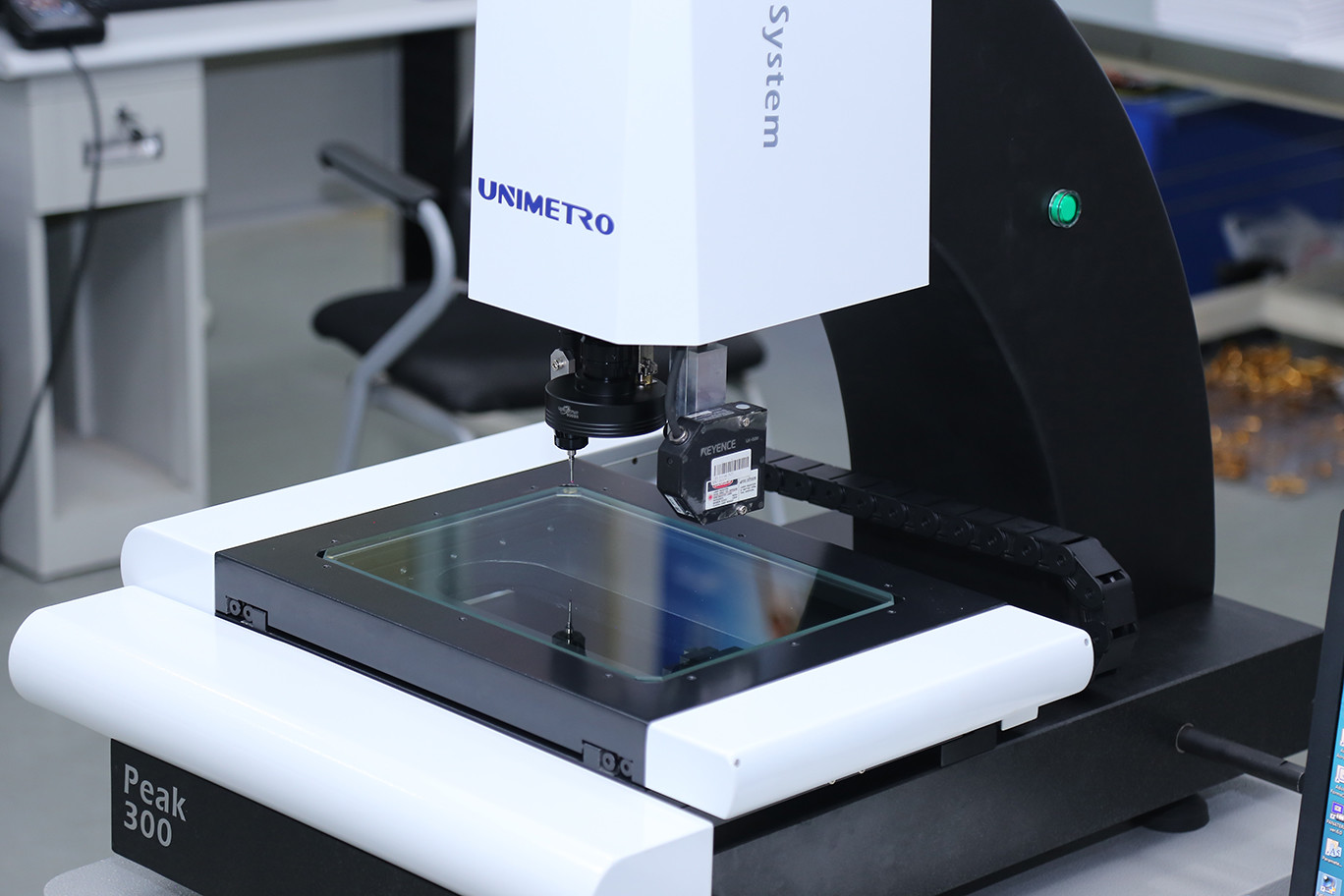

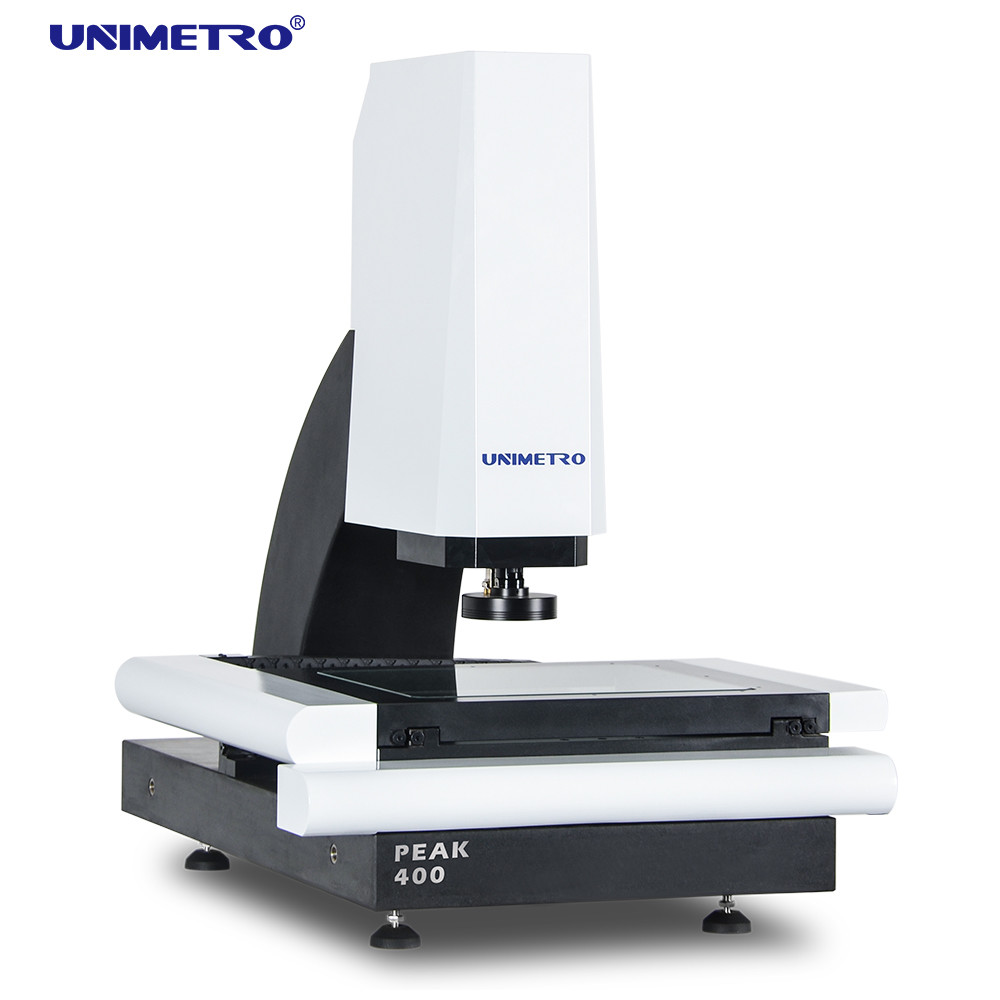

изображение 380kg Programmable 2.5d измеряя машину Vmm 0


Применение измерительного оборудования изображения

1) измерительное оборудование ПИКОВОГО изображения серии совместимо с полной линейкой датчиков волокна Omron измеряя, которая предлагает; Больше возможности точного требования к измерения.



2) Стабилизированные измерения склоненный или криволинейные поверхности
3) стабилизированные измерения различных типов материалов
4) стабилизированные измерения ровных или грубых поверхностей

5) ПИКОВЫЕ серии отображают измерительное оборудование совместимы с зондом касания Renishaw как опционная конфигурация. Потребители могут легко достигнуть 2D и измеряя функции 3D в одной машине.
6) программное обеспечение может высчитать смещение между оптически объективом и зонд касания, убеждается что все измеряя результаты внутри одна система координат. Измеряя результаты можно вне положить как чертеж 3D для обратного проектирования.



Функции программного обеспечения

Программное обеспечение UNIMETRO INSPECT3D с дружественным UI, легким для того чтобы выучить, сильная функция, позволяет потребителям достигнуть быстрый и точный измерять.
Программное обеспечение предлагает полностью английский язык UI, также позволяет новому развитию языка.

◉Файл и измерение CAD входного сигнала
◉Части массив и измерять макроса
◉Автоматический измерять фокуса и высоты
◉Проводя функция помогает быстрый размещать
◉Сильная геометрическая измеряя функция
◉Множественные отчеты о данных и графическая функция вывода данных
◉Гибкая программа для пользователя
◉Создание элементов ссылки
◉Сильный край обнаруживая функцию
◉Поддерживая множественные внешние аксессуары
◉Автоматическое вычисление допуска элементов геометрического
◉Измеряя осложненная продукция быстро и удобно


Параметры

Модель

ПИК 300

ПИК 400

Размер (mm) (L*W*H)

850*650*1060

1000*800*1080

Измеряя ряд (mm) (X*Y*Z)

300*200*200

400*300*200

Точность (μm)

3+L/200

3+L/200

Повторимость (μm)

3

3

Вес (kg)

120

150

Камера

Камера CCD промышленной ранга сетноая-аналогов и видеокарта SV2000E

Объектив

Ручной согнутый объектив с переменным фокусным расстоянием 0.7-4.5X/0.7-4.5X объектива с переменным фокусным расстоянием ручной с обратной связью сигнала (опционной)/автоматическим объективом с переменным фокусным расстоянием (опционным)

Увеличение

18-188X (различные камера и объектив сочетания из водят к различному ряду увеличения

FOV

8.1-1.3mm (различные камера и объектив сочетания из водят к различному ряду FOV)

Расстояние деятельности

108mm

Линейное разрешение масштабов

0.0005mm

Illμmination

Programmable 3 кольца, свет кольца поверхности 8 разделов, programmable параллельный свет контура
