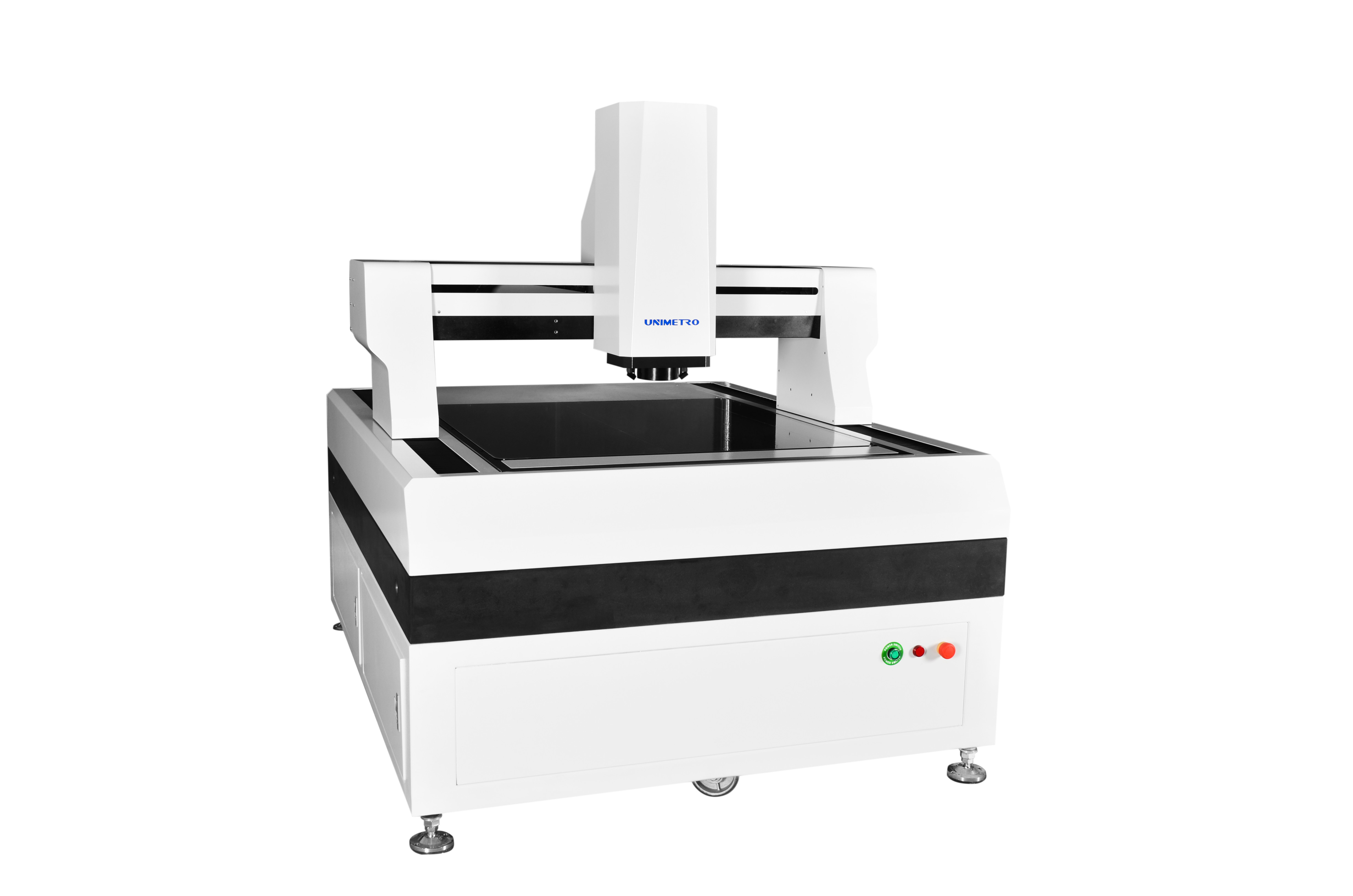

Большая машина измерения зрения с мотором сервопривода короткозамкнутого витка

Основная информация
Место происхождения: КИТАЙ
Фирменное наименование: UNIMETRO
Сертификация: CE,ISO
Номер модели: ОН
Количество мин заказа: 1
Цена: Discussible
Упаковывая детали: деревянный случай
Время доставки: 20~25дайс
Условия оплаты: L/C, T/T
Поставка способности: 10
Подробная информация
Название продукта: системы зрения измеряя Размер: 1900*1480*1750мм
измеряя ряд: 800*1000*200mm Измеряя точность: 3+L/200um
Повторимость: 3um Линейное разрешение масштаба: 0.1um
Вынуждающая система: Управление CNC, управление вынуждающей системы сервопривода AC конц-петли, кнюппеля, мыши или клавиа Освещение: Свет контура СИД Programmable света кольца СИД 8 разделов параллельный
Высокий свет:

Большая машина измерения зрения

,

Машина измерения зрения с короткозамкнутым витком

,

Мотор сервопривода машины измерения зрения


Характер продукции

Системы крупноразмерного зрения измеряя с мотором сервопривода короткозамкнутого витка



Он серия систем крупноразмерного зрения высокой эффективности измеряя специально конструирован для высокоточного и широкомасштабного измерения. Оно принимает полностью закрытую мобильную среднюю надстройку для того чтобы держать работу измерения фиксированным. Оно совмещает высокоточный и высокая эффективность органически эффектно для того чтобы обнаружить геометрические параметры различных продуктов. В настоящее время, оно главным образом использован в монтажной плате PCB, медном одетом ламинате, плоском стекле, модуле жидкого кристалла, прессформе ножа, изолируя материале, металлическом листе точности и других индустриях.





Описание

Дизайн структуры измеряя систем зрения высокий твердый
>> средняя надстройка всей замкнутой рамы двигая принята, измеряя workpiece исправлен, величина наибольшей допускаемой нагрузки на опору большая, и проведение движения хорошо.
>> введите технологию анализа конечного элемента в механический дизайн для обеспечения высокой ригидности и высокой точности механическая структура.
>> основание гранита ранга 000, высокопрочный, коррозионная устойчивость и хорошая стабильность.
>> управление worktable поверхностного покрытия алюминиевой окиси, быстрых и гибких действия, прочный и красивый.

Конфигурация высокой точности измеряя систем зрения
>> правитель решетки RENISHAW открытый, разрешение 0.5um, высокая точность и хорошая стабильность.
>> ведущий брус точности линейный, винт шарика мотора точильщика и сервопривода AC обеспечить стабильность располагать точность системы машины.
>> цифровая фотокамера Giga цвета высоко-определения пиксела 2M соотвествует ясного замечания и стабилизированного измерения.
>> объектив высоко-определения 6.5x оптически, точный автоматический сигнал, одна коррекция пиксела.
>> Programmable 5 источник света поверхности СИД зоны кольца 8, система источника света контура СИД параллели передачи, ровная регулировка яркости умные 256.
>> полное управление CNC оси, привод мотора сервопривода короткозамкнутого витка AC полный.





Параметры

Модель

ОН 652

HE862

HE1080

HE1210

HE1512

HE1812

X, перемещение y (mm)

500*600

600*800

800*1000

1000*1200

1200*1500

1200*1800

перемещение Z-оси (mm)

200 (смогите быть поднято согласно требованиям клиентов)

Емкость нагрузки

приблизительно 35 kg

Размер (mm)

1700*1180*1750

1700*1280*1750

1900*1480*1750

2100*1680*1750

2500*1880*1750

2700*1880*1750

Вес (kg)

1500

1800

2900

3200

4400

4800

Разрешение

0.5μm (0.1um для варианта)

Камера

цифровая фотокамера 2M HD GIGA

Объектив с переменным фокусным расстоянием

профессиональное автоматическое увеличение объектива с переменным фокусным расстоянием объектива с переменным фокусным расстоянием: 1~10X

Видео- увеличение

18~195X (согласно различным моделям выбранной камеры, свое увеличение изменит; фактическое увеличение подлежит измеренные данные)

FOV

8.1~1.3mm (согласно различным соответствуя схемам камеры и объектива, область видимости изменит соответственно, и фактическая область видимости подлежит измеренные данные)

Accuracy*

μm ≤ (3+L/200)

Освещение

Programmable освещение поверхности СИД 5 разделов кольца 8 (40 разделов звенят свет, коаксиальный свет, передвижной multi свет кольца цвета для варианта)






Информация о компании

Визуальная машина измерения
Визуальная машина измерения
Визуальная машина измерения
Визуальная машина измерения

Наше Client&Agent

 Визуальная машина измерения
Визуальная машина измерения
вопросы и ответы
Визуальная машина измерения  Q1: Вы фабрика или торговая компания?
Визуальная машина измерения  A1: Мы фабрика и давать вам самый быстрый ответ в 24 часах.
Визуальная машина измерения  Q2: Что ваша компания главным образом внутри?
Визуальная машина измерения  A2: Мы главным образом произвести машину зрения измеряя, координированную измеряя машину, fixturesetc CMM&VMM.
Визуальная машина измерения  Q3: Как выбрать соотвествующую спецификацию?
Визуальная машина измерения  A3: Покуда вы скажете нам разнообразие и размер продукта, который нужно измерить, наша профессиональная команда посоветовала бы вам измеряя аппаратуры соответствующих спецификаций.
Визуальная машина измерения  Q4: Вы признаваете подгонянное обслуживание?
Визуальная машина измерения  A4: Уверен! Мы можем обеспечить не только типичные машины, но также машины подгонянные к потребностям клиента.
Визуальная машина измерения  Q5: Что ваш период гарантии?
Визуальная машина измерения  A5: Наш период гарантии продукта 1 год. Наше качество продукции очень стабилизировано, и мы имеем
улучшенный много на некоторых breakable частях. Вы можете отдохнуть уверенное нашего качества продукции.
