Оборудование измерения высокой точности оптически для зеркального стекла

Основная информация
Место происхождения: КИТАЙ
Фирменное наименование: UNIMETRO
Сертификация: CE,ISO
Номер модели: ОН
Количество мин заказа: 1
Цена: Discussible
Упаковывая детали: деревянный случай
Время доставки: 20~25дайс
Условия оплаты: L/C, T/T
Поставка способности: 10
Подробная информация
Название продукта: Аппаратура изображения измеряя Размер: 1900*1480*1750мм
измеряя ряд: 800*1000*200mm Измеряя точность: 3+L/200um
Повторимость: 3 Линейное разрешение масштаба: 0.1um
Вынуждающая система: Управление CNC, управление вынуждающей системы сервопривода AC конц-петли, кнюппеля, мыши или клавиа Освещение: 5-ring, свет кольца СИД 8-section
Высокий свет:

оптически оборудование измерения 1500Kg

,

Оптически оборудование измерения для зеркального стекла

,

оптически оборудование измерения 220V


Характер продукции

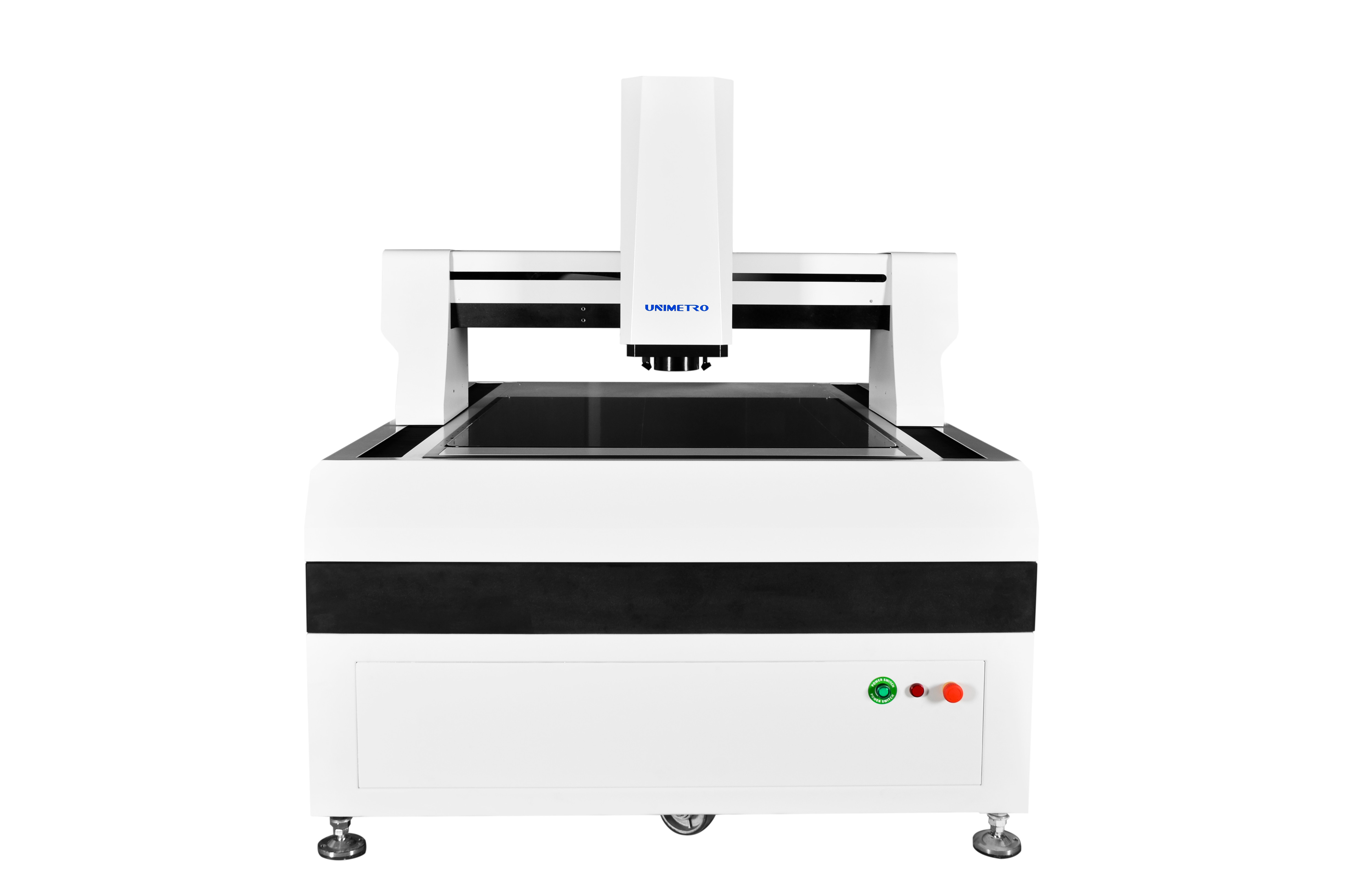

Оборудование измерения высокой точности оптически для зеркального стекла


Машина измерения зрения аппаратура используемая для точного физического измерения измеряя, точности до уровня микрона, который оптически измеряя аппаратура используя камеру для того чтобы захватить изображение части работы, анализирует пиксел изображения и высчитывает 2D размер с измеряя программным обеспечением. Популярная модель приспособленная для большего части из применения и пользователей точного 2D размера измеряя от различных индустрий, как прессформа, электроника, полупроводник, пластиковая впрыска, продукты 3C, медицинское обслуживание, авиация… etc. Это важная аппаратура используемая в вашем процессе проверки качества продуктов, обеспечивающ вашу точность размера продуктов, делает ваши продукты более конкурсным.

Оптически дизайн механизма оборудования измерения
>> принятая средняя надстройка всей замкнутой рамы двигая, зафиксировала измеряя workpiece, большую величину наибольшей допускаемой нагрузки на опору, и представление хорошей работы.
>> введите технологию анализа конечного элемента в механический дизайн для обеспечения высокой ригидности и высокой точности механическая структура.
>> основание мрамора гранита ранга 000, высокопрочный, коррозионная устойчивость и хорошая стабильность.
>> worktable поверхностного покрытия алюминиевой окиси --- быстрое и гибкое управление действия, прочный и красивый.


Оптически конфигурация оборудования измерения
>> открытый скрежеща правитель, разрешение 0.1um, высокая точность и хорошая стабильность.
>> ведущий брус точности линейный, винт шарика мотора точильщика и сервопривода AC обеспечить стабильность располагать точность системы машины.
>> цифровая фотокамера Giga цвета высоко-определения пиксела 2M приспосабливает требования ясного замечания и стабилизированного измерения.
>> объектив высоко-определения 6.5X оптически, точный автоматический сигнал, быстрая раз тарировка пиксела.
>> Programmable источник света СИД 8 разделов поверхностный с параллельным источником света контура СИД (зеленый или белый).
>> управление CNC, управление вынуждающей системы сервопривода AC конц-петли, кнюппеля, мыши или клавиатуры.


Оптически Мульти-датчик оборудования измерения опционный для измерения 3D
Освещение: 4/8/40 светов кольца поверхности СИД разделов; 48 разделов 4 красят свет кольца СИД; Движимость 4 красит свет кольца СИД
Объектив: Ручной согнутый объектив с переменным фокусным расстоянием; Автоматический объектив с переменным фокусным расстоянием, ручной согнутый объектив с переменным фокусным расстоянием с коаксиальным светом; Автоматический объектив с переменным фокусным расстоянием с коаксиальным светом.
Зонд касания: Наборы MCP Renishaw, измеряя датчик <> лазера ошибки: Датчик лазера KEYENCE внеконтактный; Датчик белого света измеряя.


Оптически параметр оборудования измерения

Деталь ОН оборудование измерения CNC серии полное оптически
Модель ОН 652 ОН 862 HE1080 HE1210
Перемещение X/Y-axis 500*600mm 600*800mm 800*1000mm 1000*1200mm
перемещение Z-оси 200mm (смогите быть поднято согласно требованиям клиентов)
Масштаб оси X/Y/Z-3 линейный Тип линейное разрешение RENISHAW открытый масштаба: 0.5um (0,1 для варианта)
Режим наведения Проводник точности линейный, винт меля, двухпутевой двойной проводник шарика слайдера.
Режим деятельности Регулятор кнюппеля, деятельность мыши, автоматическая программа обнаружения.
Точность XYZ-ось: ≤2.5+L/200um
Повторимость ±2.5um

Видео

Система

CCD определение 1/3" 2M высокое камера CCD цвета (другие пикселы опционные)
Объектив

непрерывный объектив с переменным фокусным расстоянием 6.5X; Оптически увеличение: 0.7X-4.5X;

Видео- увеличение: 26X~172X (21,5" монитор)

Поле

Взгляд (mm)

(D*H*V)

Увеличение 0.7X 1X 2.0X 3.0X 4X 4.5X
1/3" CCD 8.57x6.86x5.14 6.00x4.80x3.60 3.00x2.40x1.80 2.00x1.60x1.20 1.50x1.20x0.90 1.33x1.07x0.80

Освещение

Система

Контур Освещение СИД контура СИД параллельное
Поверхность

Programmable освещение поверхности СИД 5 разделов кольца 8

(40 разделов звенят свет, коаксиальный свет, передвижной multi свет кольца цвета для варианта)

Измеряя программное обеспечение Проверите полностью автоматическое измеряя программное обеспечение 3D
Емкость нагрузки 25Kg
Электропитание 220V/50Hz/10A
Ddimension (W*D*H) 1700*1180*1750mm 1700*1280*1750mm 1900*1480*1750mm 2100*1680*1750mm
Чистый вес 1500Kg 1800Kg 2900Kg 3200kg


Информация о компании


Визуальная машина измерения
Визуальная машина измерения
Визуальная машина измерения
Визуальная машина измерения

Наше Client&Agent

 Визуальная машина измерения
Визуальная машина измерения
вопросы и ответы
Визуальная машина измерения  Q1: Вы фабрика или торговая компания?
Визуальная машина измерения  A1: Мы фабрика и давать вам самый быстрый ответ в 24 часах.
Визуальная машина измерения  Q2: Что ваша компания главным образом внутри?
Визуальная машина измерения  A2: Мы главным образом произвести машину зрения измеряя, координированную измеряя машину, fixturesetc CMM&VMM.
Визуальная машина измерения  Q3: Как выбрать соотвествующую спецификацию?
Визуальная машина измерения  A3: Покуда вы скажете нам разнообразие и размер продукта, который нужно измерить, наша профессиональная команда посоветовала бы вам измеряя аппаратуры соответствующих спецификаций.
Визуальная машина измерения  Q4: Вы признаваете подгонянное обслуживание?
Визуальная машина измерения  A4: Уверен! Мы можем обеспечить не только типичные машины, но также машины подгонянные к потребностям клиента.
Визуальная машина измерения  Q5: Что ваш период гарантии?
Визуальная машина измерения  A5: Наш период гарантии продукта 1 год. Наше качество продукции очень стабилизировано, и мы имеем
улучшенный много на некоторых breakable частях. Вы можете отдохнуть уверенное нашего качества продукции.
