Высокоточная светодиодная визуальная измерительная машина, быстро реагирующая система управления движением (E300)

Наша светодиодная визуальная измерительная машина имеет следующие функции:Гранитная основа и колонна, отличная устойчивость;
Ось Z использует высокоточный линейный гид и систему управления сервомотором для автоматической фокусировки, устранения ошибки искусственного фокусирования,и улучшить точность измерений и стабильность;
- Алюминиевая рабочая ступень,чтобы управление движением было быстрым и гибким;
√ Программируемый 3-кольцевой 4-секционный светодиодный поверхностный источник света, параллельная система светодиодного контурного источника света,и встроенный модуль регулировки света программного обеспечения может свободно контролировать яркость света в 3 кольца и 4 зоны.

Конфигурации нашей светодиодной визуальной измерительной машины следующие:

● Линейные шкалы с разрешением 0,5 мм в 3 оси
● Высокая производительность Автофокусировка
● Совместим с сенсорным зондом Renishaw
● Алюминиевая рабочая ступень и жесткое анодирование
● 3 кольца 8 секции светодиодного кольцевого света программное управление и программируемый
● Параллельный световой путь светодиодного контурного света программное управление и программируемый
● Цифровая камера с разрешением 1,2 М пикселя HD
● Интегрированный ядрок управления
● Моторизованное управление оси Z
● Линейный путь HIWIN
● Ручной импульсный генератор для управления движением оси Z
● С лазерными индикаторами для вспомогательного позиционирования и фокусировки

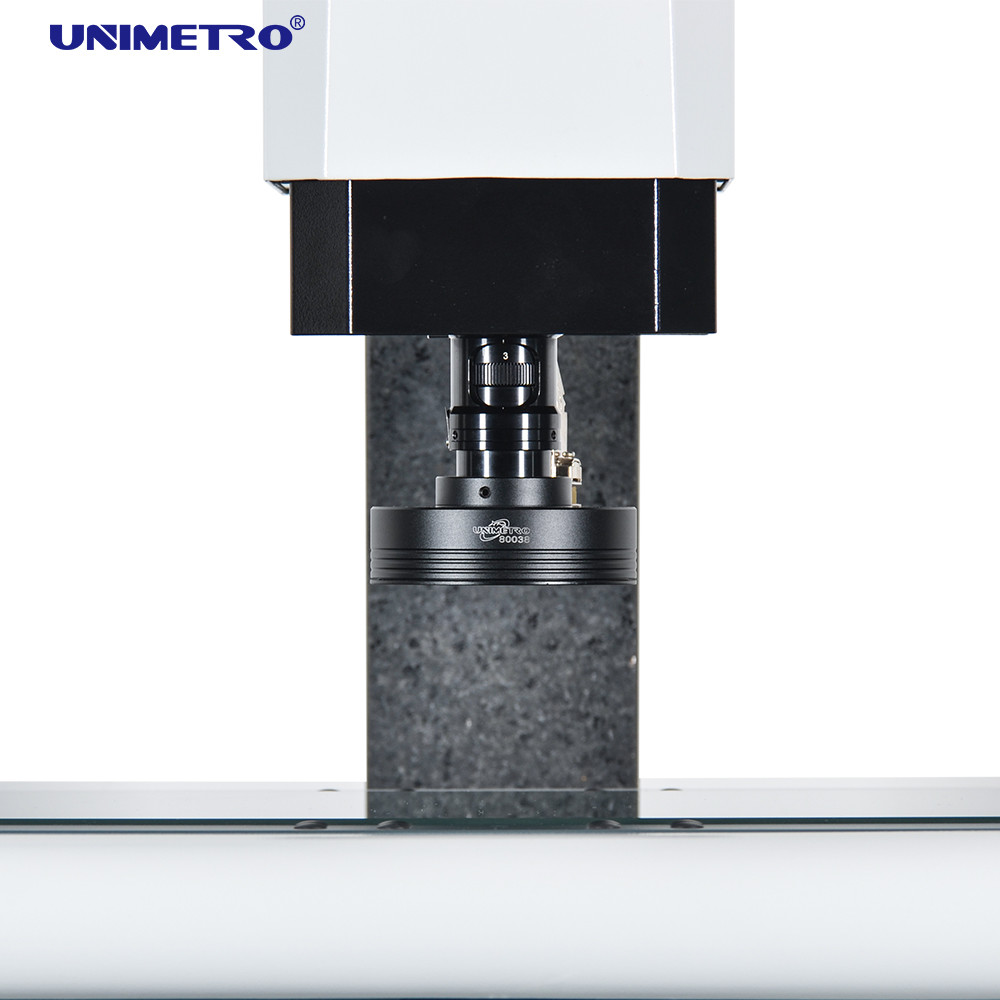

● 0,7-4,5X ручной зумовой линзы с сенсором обратной связи сигнала увеличения

Особенности

● 3 оси линейные шкалы с разрешением 0,5 мм
● Высокая производительность Автофокусировка
● Совместим с сенсорным зондом Renishaw
● Алюминиевая рабочая ступень и жесткое анодирование
● 3 кольца 8 секции светодиодного кольцевого света программное управление и программируемый
● Параллельный световой путь светодиодного контурного света программное управление и программируемый
● Цифровая камера с разрешением 1,2 М пикселя HD
● Интегрированный ядрок управления
● Моторизованное управление оси Z
● Линейный путь HIWIN
● Ручной импульсный генератор для управления движением оси Z
● С лазерными индикаторами для вспомогательного позиционирования и фокусировки
● 0,7-4,5X ручной зумовой линзы с сенсором обратной связи сигнала увеличения





Параметры

Параметры нашей светодиодной визуальной измерительной машины следуют следующему графику:

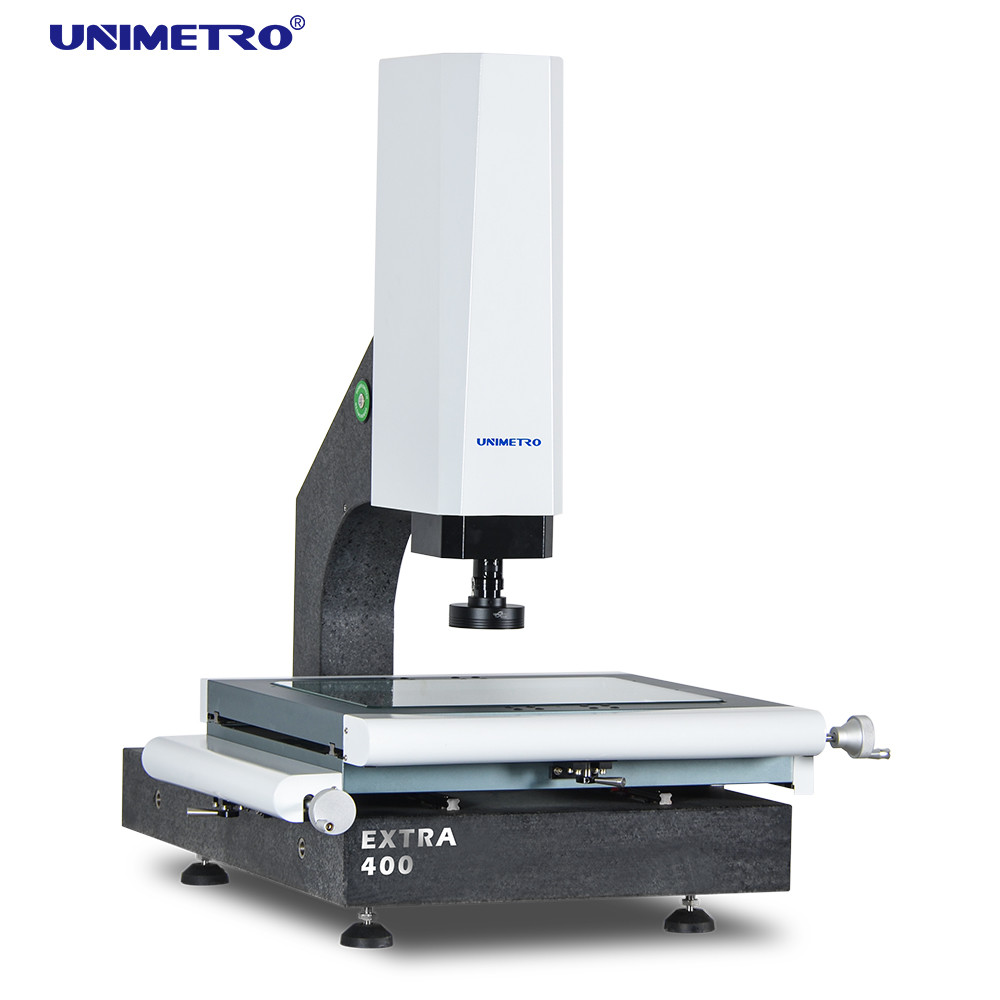

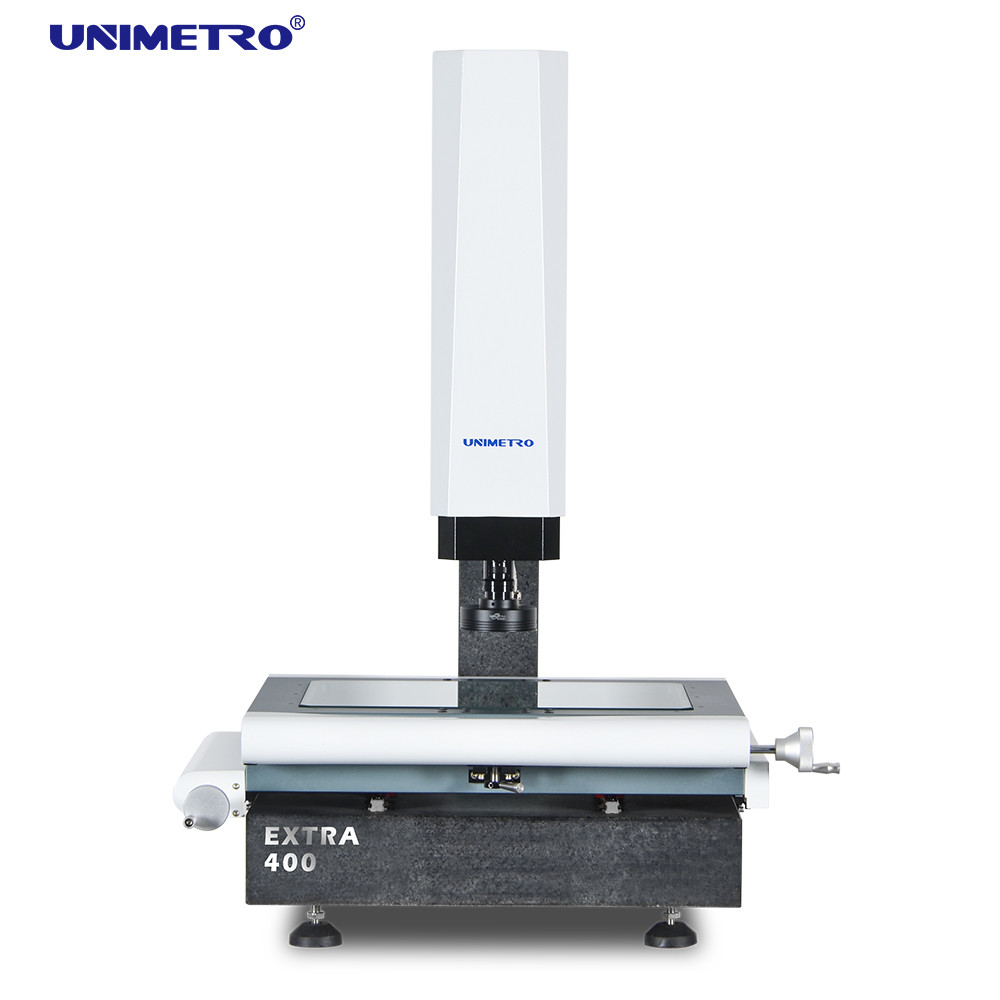

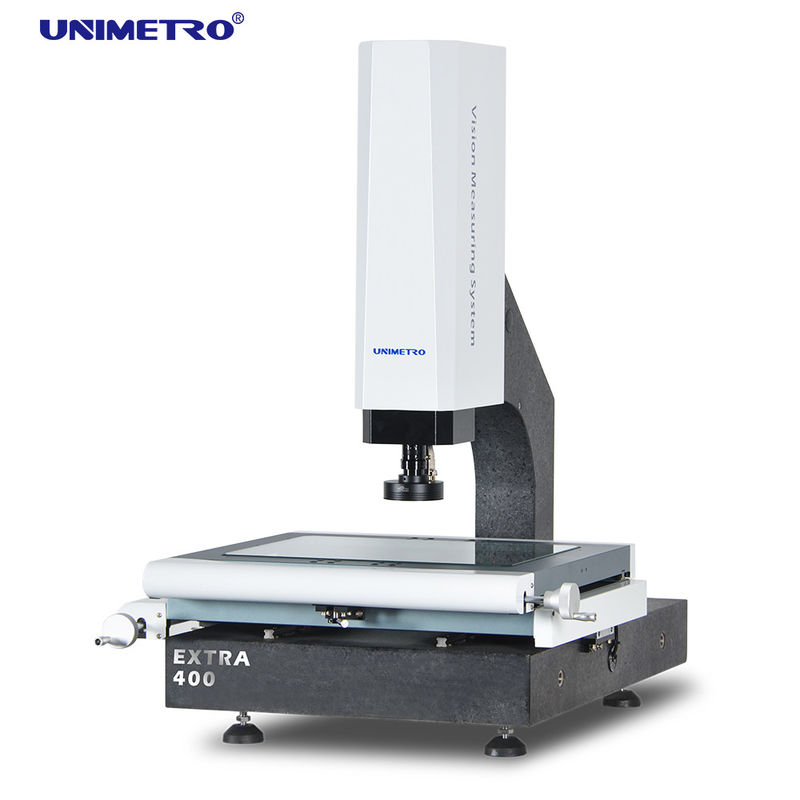

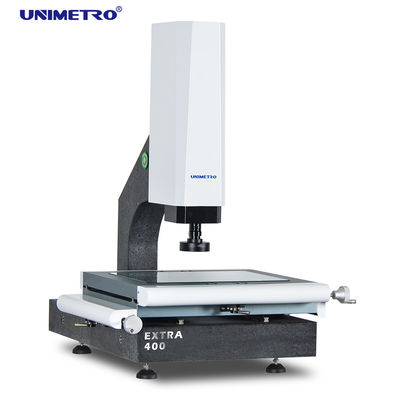

Модель		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
Размер ((мм) ((L*W*H)		500*540*930	600*740*980	700*840*980	800*940*980
Диапазон измерений (мм) ((X*Y*Z)		200*100*150	300*200*200	400*300*200	500*400*200
Точность измерения (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Повторяемость (μm)		2.5	2.5	2.5	3
Масса (кг)		140 кг	190 кг	240 кг	290 кг
Изображение и измерение	СКД	200 мм (можно поднять в соответствии с требованиями клиентов)
	Очки	Ручной зумовой линзы 0.7-4.5X/Авто зумовой линзы 1-10X
	Увеличение	18-195X (только для справки. При разных камерах и объективах увеличение будет отличаться.)
	Поле зрения	8.1~1.3 мм
	Рабочее расстояние	108 мм
Разрешение линейного масштаба		0.5 мкм ((0,1 мкм для опции))
Система привода		Ручное управление осями X, Y, Z с закрытым контуром и функцией AUTU FOCUS
Освещение		Программируемый 4-секционный светодиодный кольцевой поверхностный свет, параллельный светодиодный контурный свет, 8-секционный светодиодный кольцевой свет, коаксиальный, по желанию



Функция программного обеспечения

● Ввод файла CAD и измерение
● Массив деталей и макроизмерения
● Автофокусировка и измерение высоты
● Навигационная функция помогает быстро определить местоположение
● Мощная геометрическая измеряющая функция
● Многочисленные отчеты данных и функция вывода графических данных
● Гибкая программа пользователя
● Создание справочных элементов
● Мощная функция обнаружения краев
● Поддержка нескольких внешних аксессуаров
● Автоматическое вычисление геометрической толерантности элементов
● Быстрое и удобное измерение сложной продукции



Информация о компании

Наш клиент и агент

Частые вопросы
Вопрос 1: Вы завод или торговая компания?
A1: Мы являемся фабрикой и даем вам самый быстрый ответ в течение 24 часов.
Вопрос 2: Чем занимается ваша компания в основном?
A2: Мы в основном производим измерительную машину Vision, измерительную машину координат, светильники CMM&VMM и т.д.
Q3: Как выбрать подходящую спецификацию?
A3: Пока вы сообщите нам разновидность и размер продукта, который следует измерить, наша профессиональная команда посоветует вам измерительный прибор соответствующих спецификаций.
Q4: Принимаете ли вы индивидуальное обслуживание?
A4: будьте уверены! мы можем предоставить не только типичные машины, но и машины, настроенные на потребности клиента.
Q5: Каков ваш гарантийный срок?
A5: Наш гарантийный срок продукции составляет 1 год. Качество нашей продукции очень стабильно, и у нас есть Вы можете быть уверены в качестве нашей продукции.
