Производство полуавтоматического видеоизмерительного оборудования высокой точности

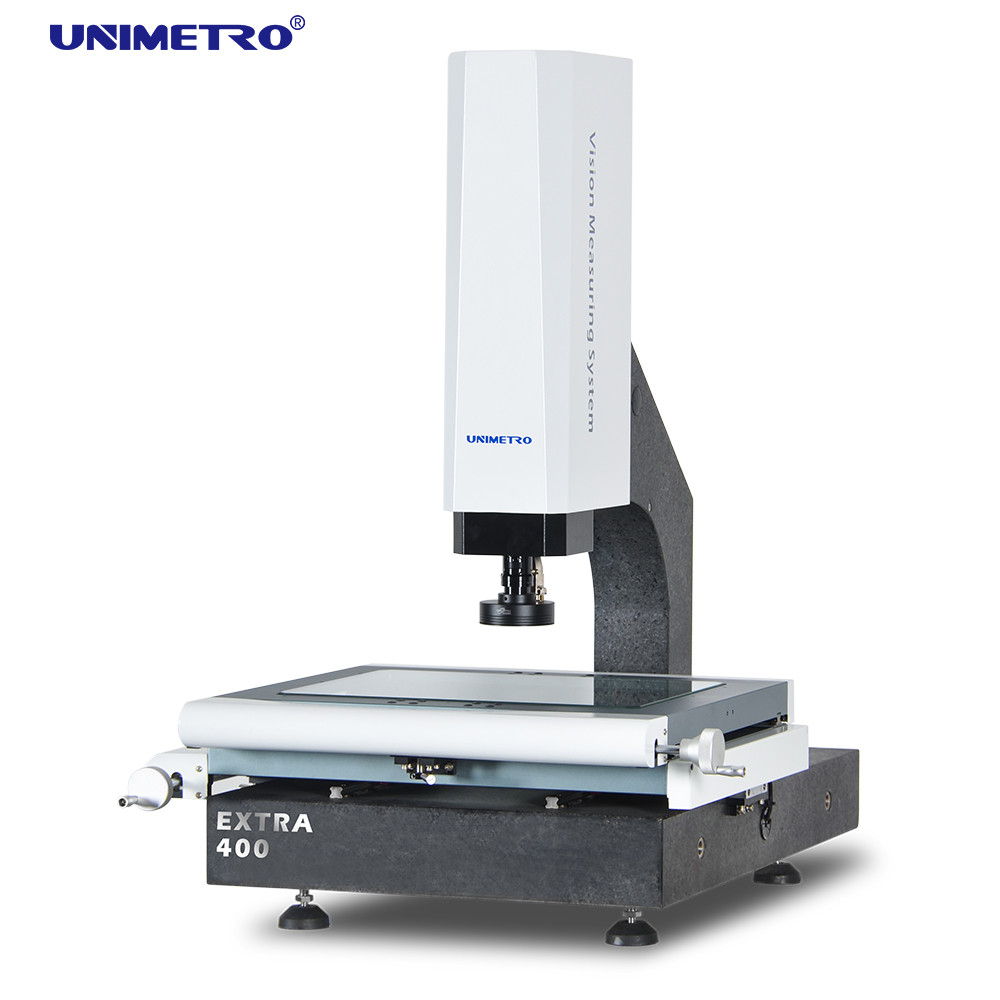

Полуавтоматическая видеоизмерительная машина серии EXTRA предоставляет клиентам функции измерения и удобство использования, выходящие за рамки обычных продуктов. Полный спектр сервоуправления по оси Z, стандартная конфигурация ручного генератора импульсов для точного управления и точной настройки движения по оси Z, с функцией автоматической фокусировки изображения значительно повышают эффективность измерений и удобство работы с пользователем.
Параметры
| Модель |
ДОПОЛНИТЕЛЬНО 200 |
ЭКСТРА 300 |
ЭКСТРА 400 |
ДОПОЛНИТЕЛЬНО 500 |
| Размер (мм) (Д*Ш*В) |
500*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Диапазон измерения (мм)(X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Повторяемость (мкм) |
2,5 |
2,5 |
2,5 |
3 |
| Вес (кг) |
140 кг |
190 кг |
240 кг |
290 кг |
| Изображение и измерение |
ПЗС-матрица |
200 мм (может быть увеличена в соответствии с требованиями клиентов) |
| Объектив |
Ручной помятый зум-объектив 0,7–4,5X/автоматический зум-объектив 1–10X |
| Увеличение |
18-195X (Только для справки. С другой камерой и объективом увеличение будет другим.) |
| Поле зрения |
8,1~1,3 мм |
| Рабочее расстояние |
108 мм |
| Разрешение линейной шкалы |
0,5 мкм (0,1 мкм для опции) |
| Система вождения |
Доступны ручное управление по осям X, Y, управление ЧПУ с замкнутым контуром по оси Z и функция AUTU FOCUS. |
| Освещение |

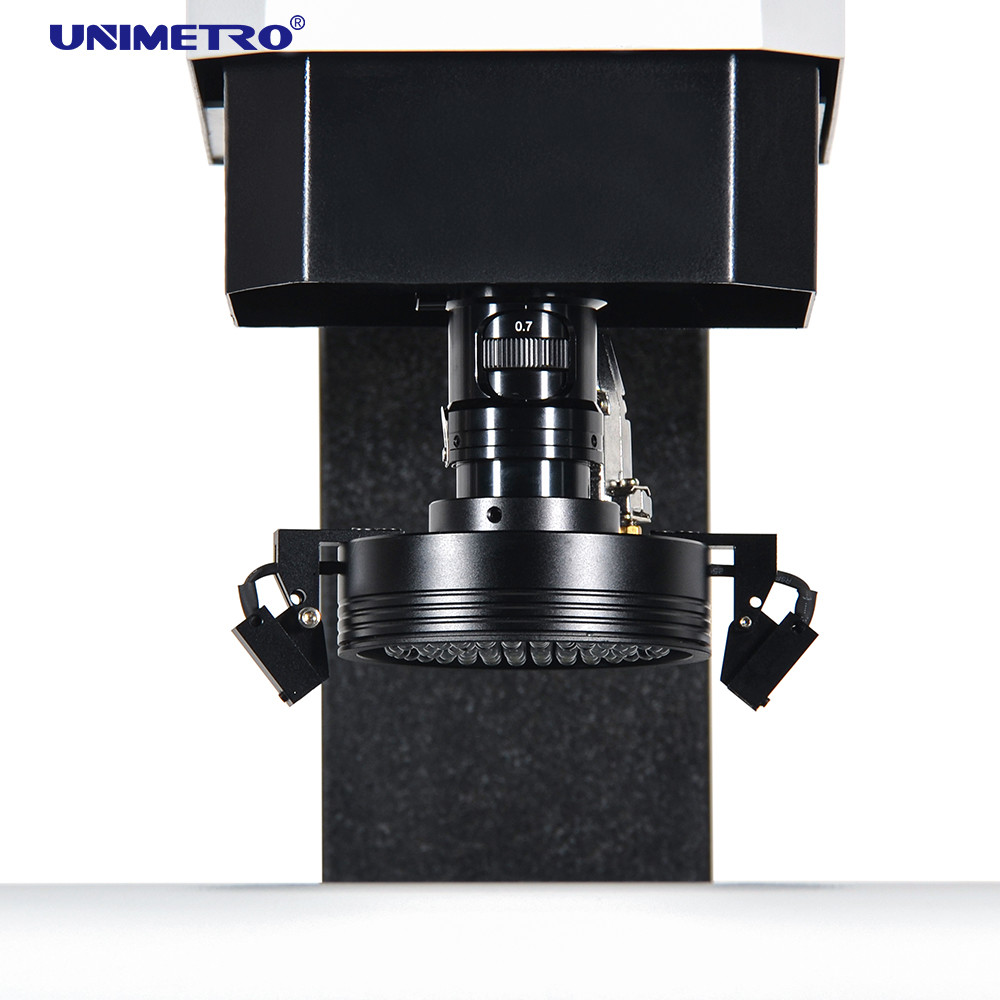

Программируемый 4-секционный светодиодный кольцевой поверхностный светильник, параллельный светодиодный контурный светильник, 8-секционный светодиодный кольцевой светильник, коаксиальный, для опции |
Функции
◆ Контроль качества
1. Гранитное основание и колонна, отличная стабильность;
2. Алюминиевый рабочий стол обеспечивает быстрое реагирование и гибкость управления движением;
3. Этап работы с жесткой оксидной обработкой поверхности против царапин;
4. Стандарт с прецизионными линейными направляющими, шлифовальным шариковым винтом, серводвигателем переменного тока и т. д. для обеспечения точности и стабильности системы движения;
5. Интегрированная система управления, встроенная в систему управления движением, а также управление всеми сигналами, такими как освещение и линейное считывание шкалы, обеспечивает чрезвычайно стабильную работу машины.
◆Высокопроизводительная конфигурация
1. Двухосевое ручное управление X, Y для достижения точного позиционирования;
2. Ось Z использует высокоточную линейную направляющую и систему управления серводвигателем для реализации автоматической фокусировки, устранения ошибок искусственной фокусировки и повышения точности и стабильности измерений;
3. Высокоточный беззубый полированный стержень и быстродействующее фиксирующее устройство используются для обеспечения погрешности возврата рабочего стола в пределах 2 мкм;
4. Промышленная цветная ПЗС-матрица высокого разрешения обеспечивает четкое качество изображения без искажений и отвечает потребностям четкого наблюдения и точных измерений;
5. 0,7-4,5-кратный HD-зум с ручным зум-объективом с электронным сигналом обратной связи. Программное обеспечение может быстро и автоматически определять увеличение и выполнять соответствующее действие масштабирования, что упрощает этапы измерения;
◆ Эффективное программное обеспечение для измерений
1. Видеоизмерительная машина серии EXTRA совместима с множеством вариантов мощного измерительного программного обеспечения. Имеющие разнообразные измерительные функции, могут измерять геометрические элементы, такие как точки, круги, линии, углы, углы и т. д., а также такие размеры, как расстояние, округлость, прямолинейность, концентричность и т. д.
2. Простой и понятный интерфейс управления делает измерения более простыми и эффективными;
3. Ввод и сравнение файлов САПР, простой вывод отчета об измерениях и SPC-анализ данных результатов измерений.
◆ Гибкая расширяемость
1. КИМ серии Extra совместима с датчиками серии Renishaw (дополнительно), и пользователи могут легко реализовать функции двумерных и трехмерных измерений на одной машине. Программное обеспечение может рассчитать смещение между оптической линзой и сенсорным датчиком, чтобы гарантировать, что все результаты измерений находятся в одной системе координат.
2. Результаты измерений можно вывести в 3D-графику для обратного проектирования.
3. Для удовлетворения различных требований к измерениям разных клиентов можно выбрать различные бесконтактные датчики и системы быстрой фиксации.
4. Зеленый контурный свет можно выбрать, чтобы сделать его более гибким и мощным для различных частей из разных материалов или форм, а также обеспечить более мощные измерения.
Информация о компании
Наш клиент и агент
| Часто задаваемые вопросы |
| В1: вы фабрика или торговая компания? |
| A1: Мы являемся фабрикой и даем вам самый быстрый ответ в течение 24 часов. |
| В2: Чем в основном занимается ваша компания? |
| A2: В основном мы производим измерительные машины Vision, координатно-измерительные машины, приспособления CMM и VMM и т. д. |
| В3: Как выбрать подходящую спецификацию? |
| A3: Если вы сообщите нам о разнообразии и размере измеряемого продукта, наша профессиональная команда посоветует вам измерительный прибор подходящих характеристик. |
| В4: принимаете ли вы индивидуальное обслуживание? |
| А4: Обязательно! Мы можем предоставить не только типовые машины, но и машины, адаптированные к потребностям клиента. |
| В5: какой у вас гарантийный срок? |
A5: гарантийный срок нашей продукции составляет 1 год. Качество нашей продукции очень стабильное, и у нас есть
значительно улучшены некоторые хрупкие детали. Вы можете быть уверены в качестве нашей продукции. |
