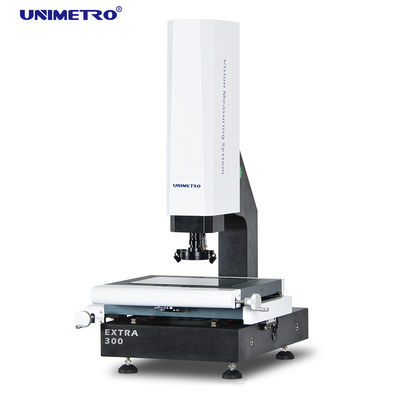

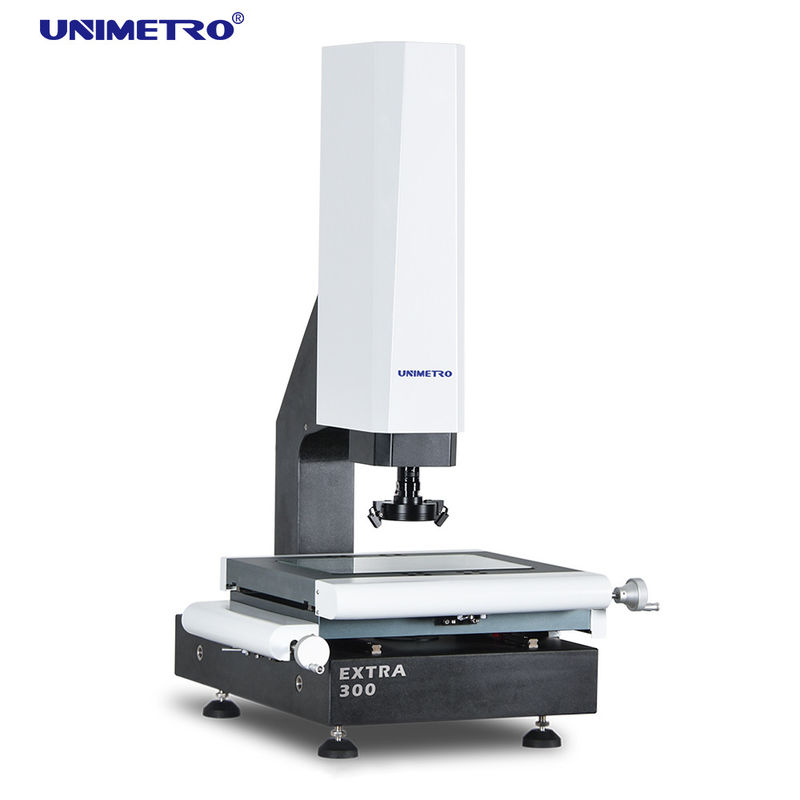

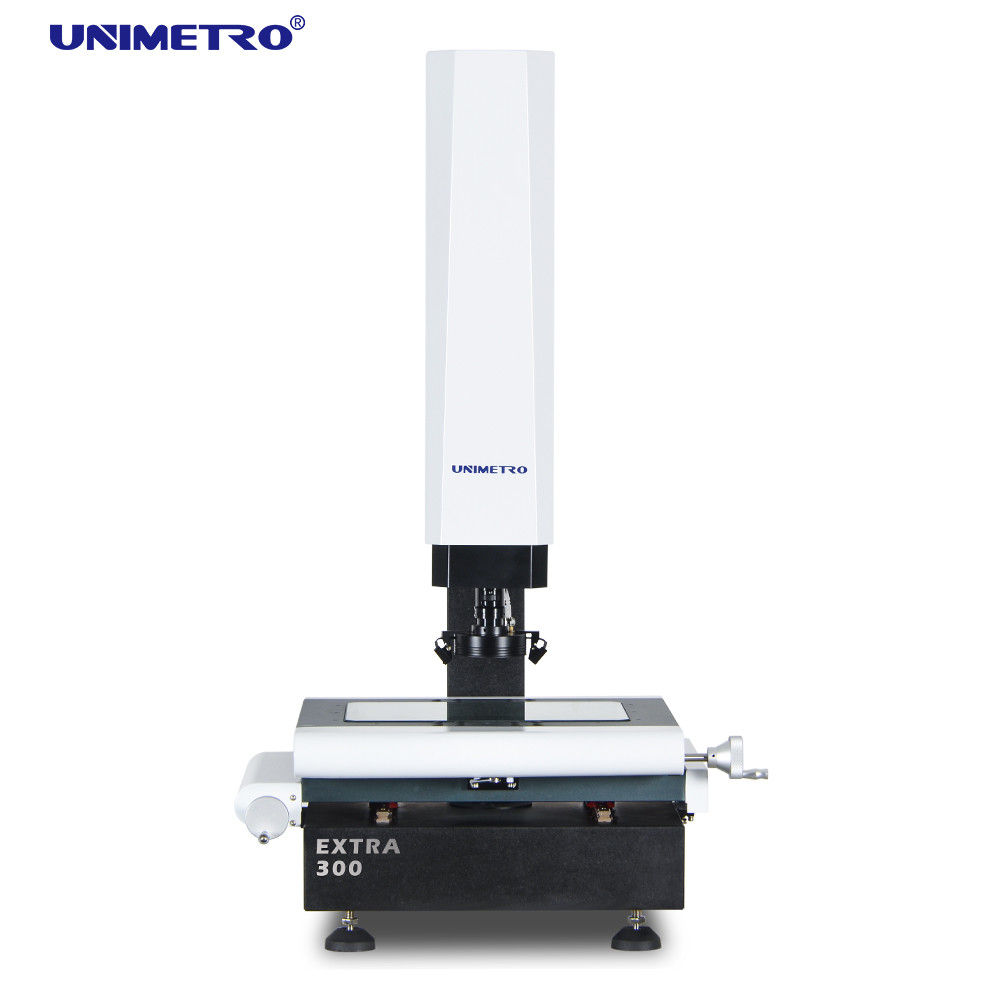

Размер: | 600*740*980mm | измеряя ряд: | 300*200*200 |
---|---|---|---|
Измеряя точность: | 2.5+L/100 | Вес: | 190kg |
Повторимость: | 2.5μm | ||
Высокий свет: | Быстрая реагируя машина измерения зрения,Машина измерения зрения оси z,Машина измерения зрения моторизовала контроль |
Конфигурация Hardeare
Configuations наших машин зрения измеряя как ниже: ●3 масштаба разрешения оси 0.5um линейных ●Функция фокуса высокой эффективности автоматическая ●Совместимый с зондом касания Renishaw ●Алюминиевый этап работы и трудный анодировать ●3 управление программного обеспечения света кольца СИД раздела колец 8 и programmable ●Параллельные светлое СИД пути контурят светлое управление программного обеспечения и programmable ●цифровая фотокамера пиксела HD 1.2M ●Интегрированный распределительный ящик ядра ●Управление z моторизованное осью ●Путь проводника HIWIN линейный ●Ручной генератор ИМПа ульс для управления движения оси z ●С индикаторами лазера для вспомогательные располагать и фокусировать ●ручной согнутый объектив с переменным фокусным расстоянием 0.7-4.5X с датчиком обратной связи сигнала увеличения |
Характеристики продукта
Наши машины зрения измеряя могут добавить зонд для того чтобы осуществить функцию 3d ●Легкая тарировка ●Множественный касаться угла ●Быстрая установка системы координат ●Совместимый к полной линейке stylis Renishaw ●Поддержанный модуль CAD (опционный) ●рисуя выход 3D ●Зонд звезды совместимый ●измерять размера 3D ●Измерять комбайна зонда изображения и касания ●Поддержанный шкаф зонда (опционный) |
Параметры
Наш параметр измеряя машин зрения как под шоу диаграммы:
Модель | ЭКСТРА 200 | ЭКСТРА 300 | ЭКСТРА 400 | ЭКСТРА 500 | |
Размер (mm) (L*W*H) | 500*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
Измеряя ряд (mm) (X*Y*Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
Измеряя точность (μm) | 2.5+L/100 | 2.5+L/100 | 2.5+L/100 | 3+L/100 | |
Повторимость (μm) | 2,5 | 2,5 | 2,5 | 3 | |
Вес (kg) | 140kg | 190kg | 240kg | 290kg | |
Изображение и измерять | CCD | 200mm (смогите быть поднято согласно требованиям клиентов) | |||
Объектив | Ручной согнутый объектив с переменным фокусным расстоянием 1-10X объектива с переменным фокусным расстоянием 0.7-4.5X/Auto | ||||
Увеличение | 18-195X (для ссылки только. С различными камерой и объективом увеличение будет другое. ) | ||||
Область видимости | 8.1~1.3mm | ||||
Расстояние деятельности | 108mm | ||||
Линейное разрешение масштаба | 0,5 μm (0.1μm для варианта) | ||||
Вынуждающая система | Conrol x, Y-osи ручное, ось z управление CNC конц-петли и funtion ФОКУСА AUTU доступные | ||||

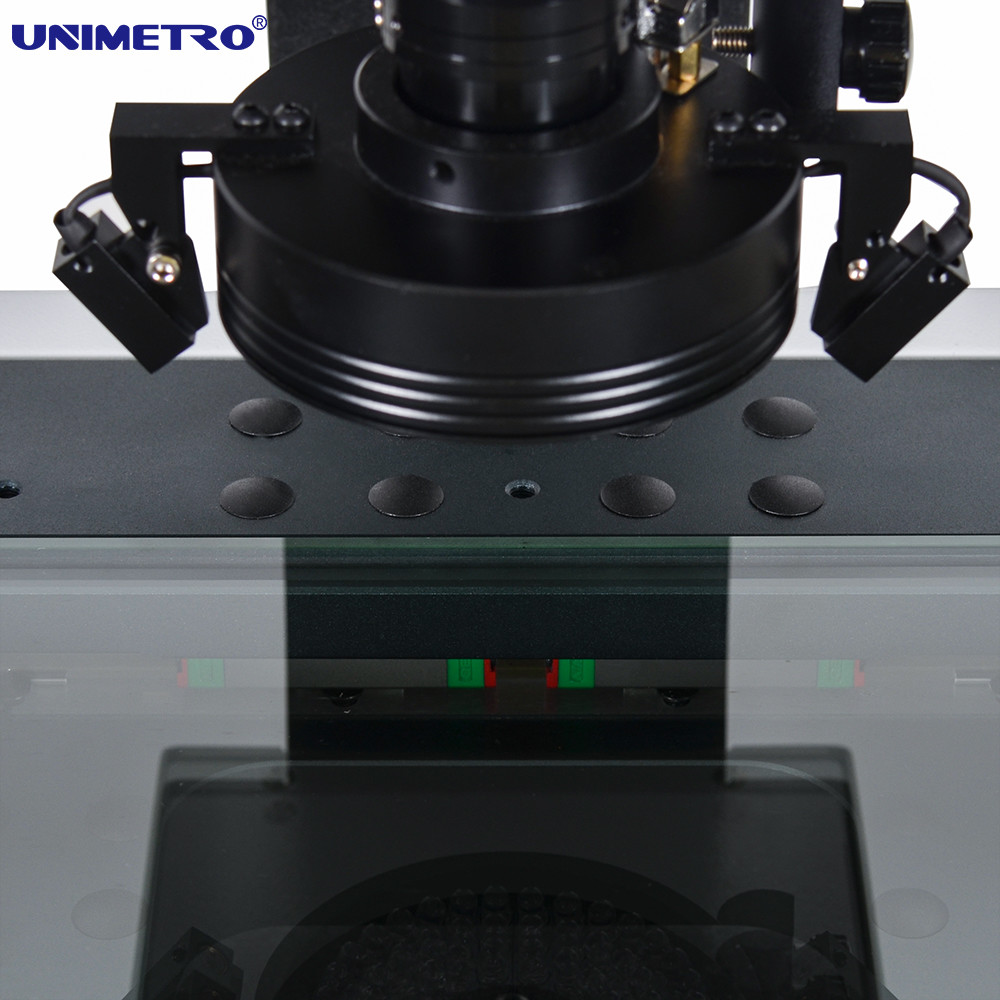

Освещение | Свет Programmable кольца СИД 4 разделов поверхностный, параллельный свет контура СИД, свет кольца СИД 8 разделов, коаксиальный, для варианта |
Функция программного обеспечения
●Файл и измерение CAD входного сигнала
●Легкая тарировка
●Файл и измерение CAD входного сигнала
●Части массив и измерять макроса
●Автоматический измерять фокуса и высоты
●Проводя функция помогает быстрый размещать
●Сильная геометрическая измеряя функция
●Множественные отчеты о данных и графическая функция вывода данных
●Гибкая программа для пользователя
●Создание элементов ссылки
●Сильный край обнаруживая функцию
●Поддерживая множественные внешние аксессуары
●Автоматическое вычисление допуска элементов геометрического
●Измеряя осложненная продукция быстро и удобно
Информация о компании
Наше Client&Agent
вопросы и ответы |
---|
Q1: Вы фабрика или торговая компания? |
A1: Мы фабрика и давать вам самый быстрый ответ в 24 часах. |
Q2: Что ваша компания главным образом внутри? |
A2: Мы главным образом произвести машину зрения измеряя, координированную измеряя машину, fixturesetc CMM&VMM. |
Q3: Как выбрать соотвествующую спецификацию? |
A3: Покуда вы скажете нам разнообразие и размер продукта, который нужно измерить, наша профессиональная команда посоветовала бы вам измеряя аппаратуры соответствующих спецификаций. |
Q4: Вы признаваете подгонянное обслуживание? |
A4: Уверен! Мы можем обеспечить не только типичные машины, но также машины подгонянные к потребностям клиента. |
Q5: Что ваш период гарантии? |
A5: Наш период гарантии продукта 1 год. Наше качество продукции очень стабилизировано, и мы имеем улучшенный много на некоторых breakable частях. Вы можете отдохнуть уверенное нашего качества продукции. |
