Полностью ручные видеоизмерительные системы для контроля небольших партий
ОПИСАНИЕ

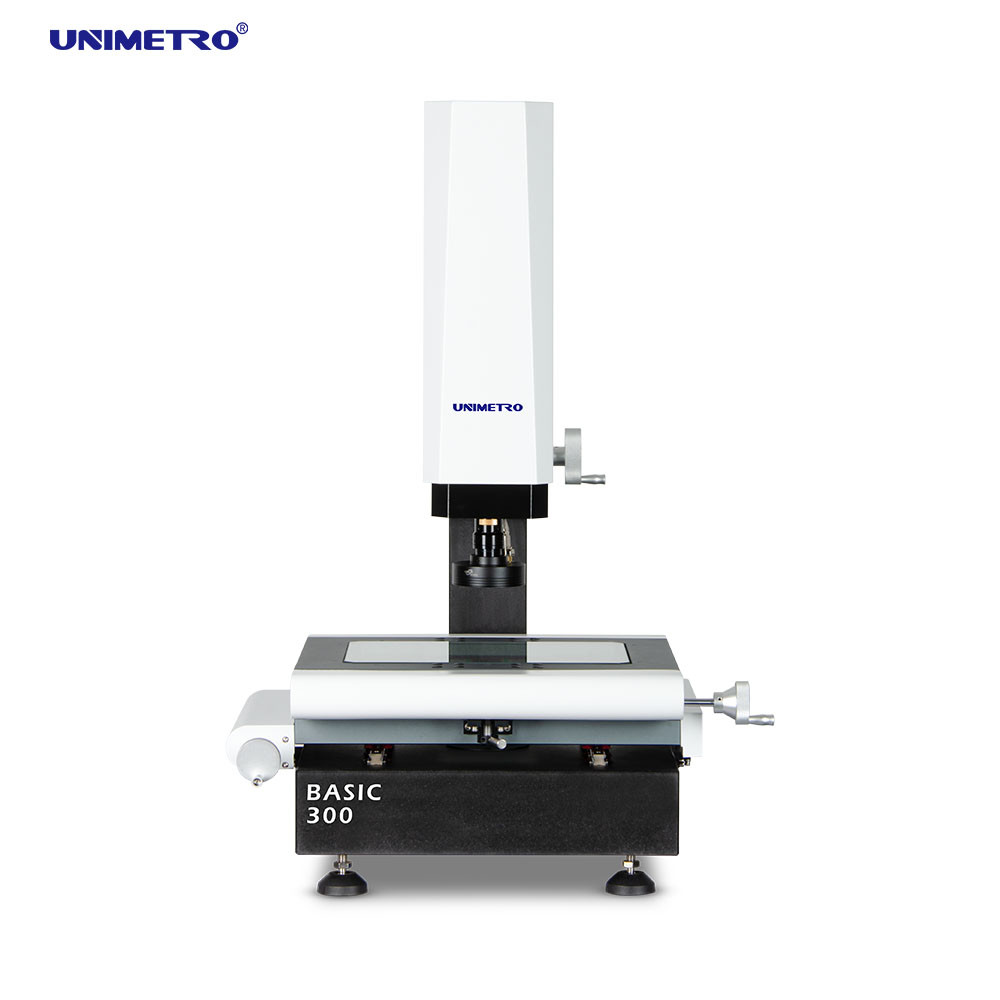

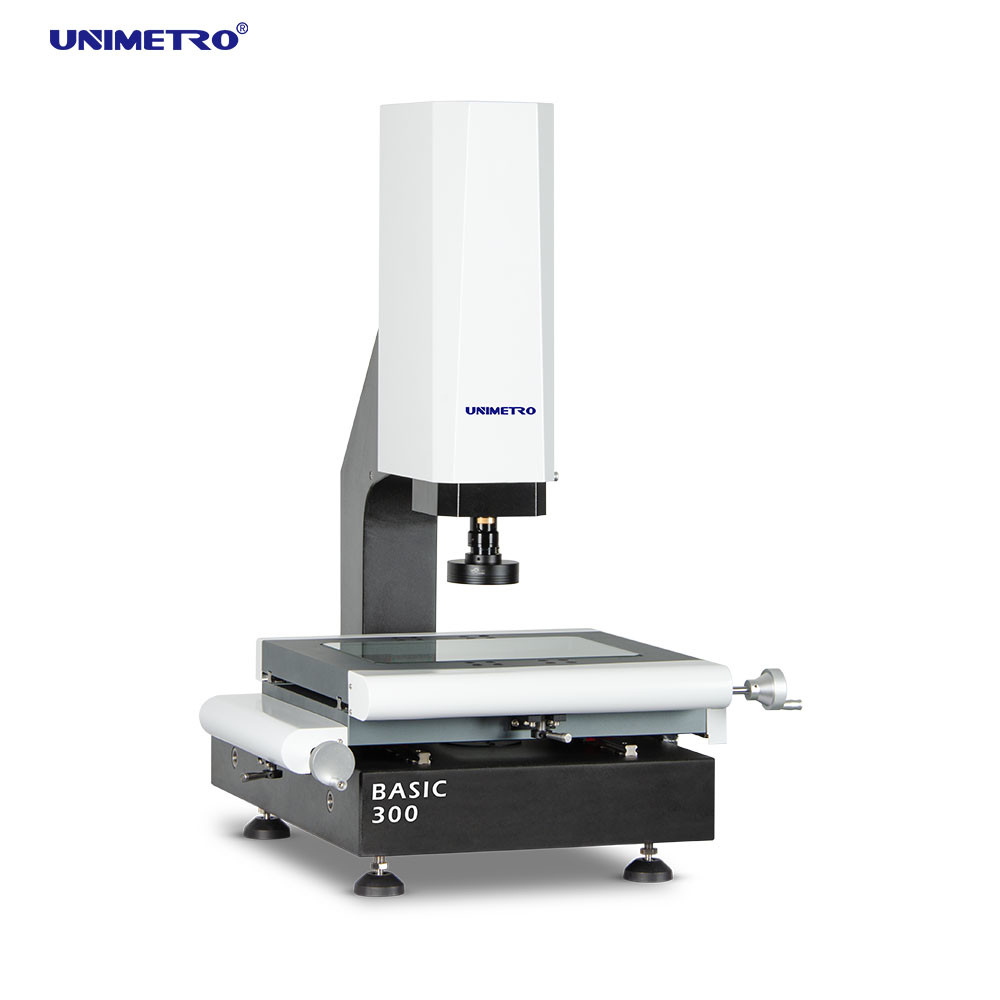

Машины для видеоизмерений серии BASIC спроектированы и разработаны UNIMETRO. Это наиболее распространенная модель для большинства заводов, производящих точные детали. Он подходит для измерения небольших количеств образцов. 3-осевое ручное управление с удобным программным обеспечением позволяет оператору управлять машиной за очень короткое время.
Параметры
| Модель |
БЕЙСИК 200 |
БЕЙСИК 300 |
БЕЙСИК 400 |
БЕЙСИК 500 |
| Размер (мм) (Д*Ш*В) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Диапазон измерения (мм)(X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Точность измерения (мкм) |
2,5+л/100 |
2,5+л/100 |
2,5+л/100 |
3+л/100 |
| Повторяемость (мкм) |
2,5 |
2,5 |
2,5 |
3 |
| Вес (кг) |
140 кг |
190 кг |
240 кг |
290 кг |
| Изображение и измерение |
ПЗС-матрица |
Цифровая HD-камера с разрешением 1,2 млн пикселей |
| Объектив |
0,7-4,5-кратный зум-объектив с ручным управлением и датчиком обратной связи по сигналу увеличения |
| Увеличение |
18-195X (Только для справки. С другой камерой и объективом увеличение будет другим.) |
| Поле зрения |
8,1~1,3 мм |
| Рабочее расстояние |
80 мм |
| Разрешение линейной шкалы |
0,5 мкм (0,1 мкм для опции) |
| Система вождения |
Ручное управление по осям X,Y,Z |
| Освещение |
Программируемый 4-секционный светодиодный кольцевой поверхностный светильник, параллельный светодиодный контурный светильник, 8-секционный светодиодный кольцевой светильник, коаксиальный, для опции |
* L — длина измерения (мм), механическая точность оси Z и точность фокусировки зависят от
поверхность заготовки.
* Увеличение является приблизительным и зависит от размера монитора и разрешения.
* Поле зрения (мм) = (диагональ*горизонтальная*вертикальная)
* Опционально доступен объектив с увеличением 0,5X или 2X, обеспечивающий увеличение изображения: 13X~86X или 52X~344X.
ФУНКЦИИ
◆ Контроль качества
1. Гранитное основание и колонна, отличная стабильность;
2. Алюминиевый рабочий стол обеспечивает быстрое реагирование и гибкость управления движением;
3. Этап работы с жесткой оксидной обработкой поверхности против царапин;
4. Стандарт с прецизионными линейными направляющими, шлифовальным шариковым винтом, серводвигателем переменного тока и т. д. для обеспечения точности и стабильности системы движения;
5. Интегрированная система управления, встроенная в систему управления движением, а также управление всеми сигналами, такими как освещение и линейное считывание шкалы, обеспечивает чрезвычайно стабильную работу машины.
◆Высокопроизводительная конфигурация
1. Трехосевое ручное управление по осям X, Y, Z для достижения точного позиционирования;
Высокоточная линейная линейка 2,0,5 мкм и прецизионный рабочий стол обеспечивают точность машины ≤ 2,5 + L / 100 мкм;
3. Высокоточный беззубый полированный стержень и быстродействующее фиксирующее устройство используются для обеспечения погрешности возврата рабочего стола в пределах 2 мкм;
4. Промышленная цветная ПЗС-матрица высокого разрешения обеспечивает четкое качество изображения без искажений и отвечает потребностям четкого наблюдения и точных измерений;
5. 0,7-4,5-кратный зум-объектив с ручным управлением и высокой повторяемостью.
◆ Эффективное программное обеспечение для измерений
1. Видеоизмерительная машина серии BASIC совместима с множеством вариантов мощного измерительного программного обеспечения. Имеющие разнообразные измерительные функции, могут измерять геометрические элементы, такие как точки, круги, линии, углы, углы и т. д., а также такие размеры, как расстояние, округлость, прямолинейность, концентричность и т. д.
2. Простой и понятный интерфейс управления делает измерения более простыми и эффективными;
3. Ввод и сравнение файлов САПР, простой вывод отчета об измерениях и SPC-анализ данных результатов измерений.
◆ Гибкая расширяемость
1. На выбор предлагаются несколько типов бесконтактных датчиков и система быстрой фиксации, которые могут удовлетворить различные требования к измерениям от разных клиентов.
2. Для серии BASIC доступна подсветка кнопки зеленого цвета, что делает серию более гибкой и мощной для различных деталей из разных материалов или форм, предлагает более мощное измерительное приложение.
3. Благодаря гибкой возможности расширения серии BASIC она совместима с сенсорными датчиками, бесконтактными измерительными датчиками и манипуляторами робота, что значительно повышает эффективность измерения.
Информация о компании
Наш клиент и агент
| Часто задаваемые вопросы |
| В1: вы фабрика или торговая компания? |
| A1: Мы являемся фабрикой и даем вам самый быстрый ответ в течение 24 часов. |
| В2: Чем в основном занимается ваша компания? |
| A2: В основном мы производим измерительные машины Vision, координатно-измерительные машины, приспособления CMM и VMM и т. д. |
| В3: Как выбрать подходящую спецификацию? |
| A3: Если вы сообщите нам о разнообразии и размере измеряемого продукта, наша профессиональная команда посоветует вам измерительный прибор подходящих характеристик. |
| В4: принимаете ли вы индивидуальное обслуживание? |
| А4: Обязательно! Мы можем предоставить не только типовые машины, но и машины, адаптированные к потребностям клиента. |
| В5: какой у вас гарантийный срок? |
A5: гарантийный срок нашей продукции составляет 1 год. Качество нашей продукции очень стабильное, и у нас есть
значительно улучшены некоторые хрупкие детали. Вы можете быть уверены в качестве нашей продукции. |
