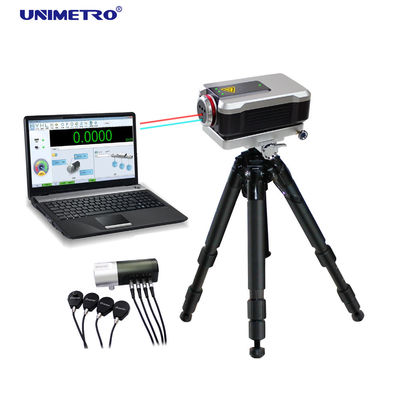

Name: Лазерная интерферометрическая измерительная система с точностью 0,05 ppm и разрешением 1 нм
Brand: Unimetro Precision Machinery Co., Ltd
SKU: SJ6000
Price: 20,500.00 USD
Availability: InStock

Система измерения лазерного интерферометра с точностью 0,05ppm и разрешением 1 нм

Обзор продукции

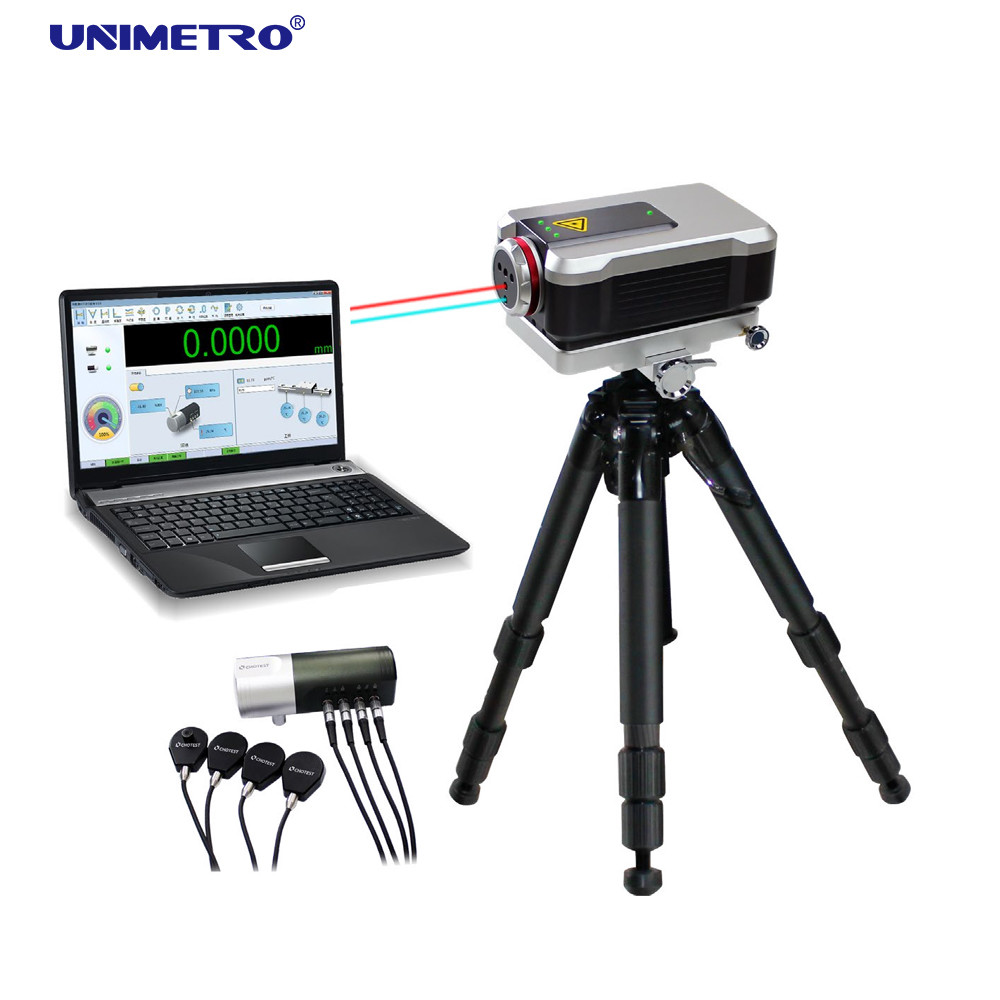

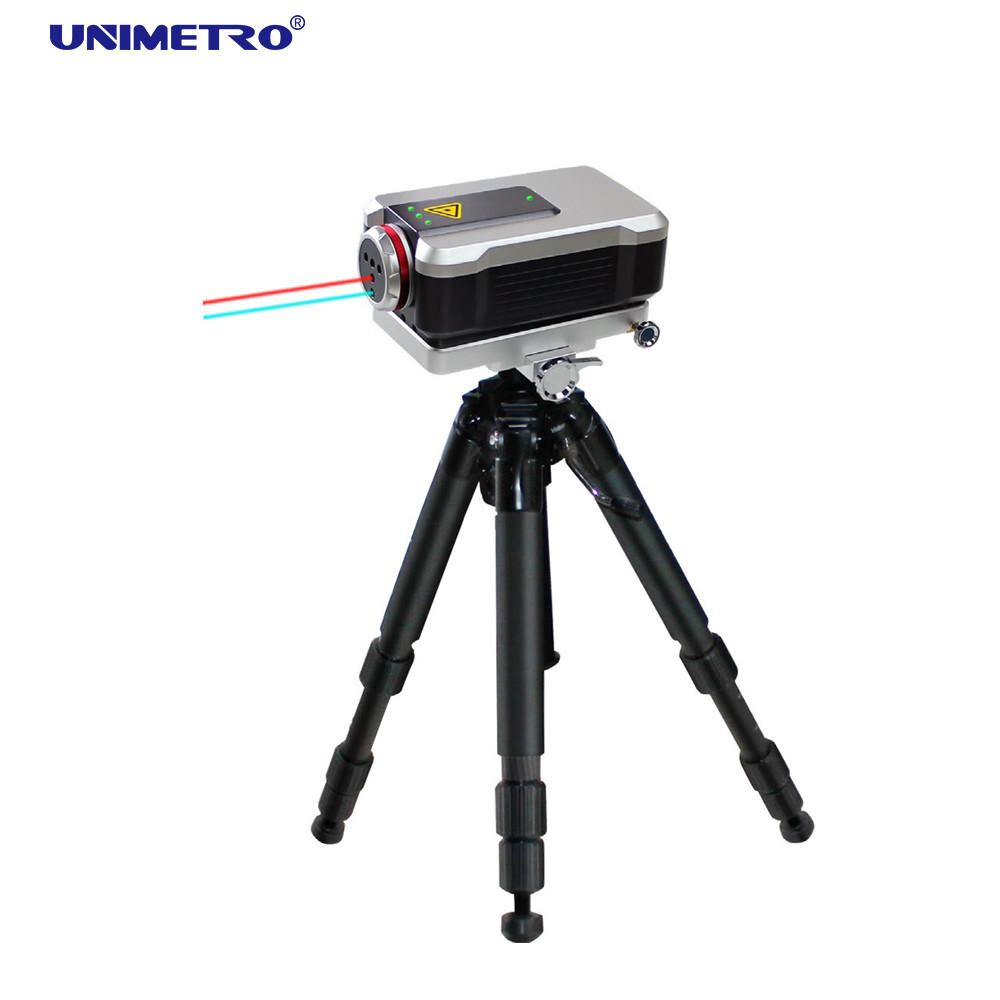

Лазерная интерферометрия признана высокоточным, высокочувствительным методом измерения, использующим длину волны света в качестве критерия, широко используемым в высокопроизводительном производстве.Система лазерного интерферометра SJ6000 включает в себя высокочастотный гелий-неонный лазерный генератор от американского поставщика, высокоточные модули компенсации окружающей среды, передовая обработка лазерных сигналов помех и высокопроизводительная компьютерная система управления.

Используя технологию стабилизации тепловой частоты с лазерным двойным продольным режимом и геометрическими параметрами интерференции оптического пути, SJ6000 обеспечивает долгосрочную стабильность,высокая точность (0.05ppm) лазерной мощности примерно за 6 минут, с мощной антиинтерферентной производительностью.и анализирует динамические характеристики.

Ключевые особенности

Измерение высокой точности:Разрешение на наномасштабе с использованием технологии лазерной интерферометрии; устраняет воздействие окружающей среды с высокой точностью компенсации; обеспечивает долгосрочную стабильность частоты;разделение интерфероскопа предотвращает тепловое искажение
Всеобъемлющие возможности измерения:Измеряет линейность, угол, прямоту, перпендикулярность и другие геометрические параметры; оценивает точность линейного позиционирования и точность повторного позиционирования для станков с ЧПУ, КММ,и оборудования для высокоточных движений
Автоматическая компенсация ошибок:Создает таблицы компенсации ошибок для калибровки станков на основе настроек пользователя
Динамический анализ:Выполняет динамические измерения (кривые времени перемещения, времени скорости, времени ускорения), измерения амплитуды и анализ частоты для тестирования вибрации и оценки динамических характеристик
Встроенные стандарты:Включает стандарты GB, ISO, BS, ANSI, DIN, JIS; генерирует исчерпывающие отчеты о испытаниях с диаграммами и данными
Экологический мониторинг:Автоматически получает параметры температуры, влажности и давления с ручной или автоматической компенсацией
Управление базой данных:Централизованная база данных для измерения записей с возможностями запроса и экспорта в файлы Word, Excel, AutoCAD
Портативный дизайн:Легкая 15-килограммовая система для удобной переносимости

Технические спецификации

Параметры системы

Сенсоры окружающей среды

Способ измерения:Единая частота
Точность лазерной частоты:00,05 ппм
Динамическая скорость захвата:50 кГц
Время разогрева:~ 6 минут
Рабочая температура:0-40°C
Окружающая среда0-40°C, влажность 0-95%
Температура хранения:-20°C до 70°C

Температура атмосферы:±0,1°C (0-40°C), разрешение 0,01°C
Температура материала:±0,1°C (0-40°C), разрешение 0,01°C
Уровень влажности воздуха:± 5% (0-95%)
атмосферное давление:± 0,1 кПа (65-115 кПа)

Линейные измерения	Измерение угла
Диапазон измерений:0-80м Точность измерений:00,5 ppm (0-40°C) Решение:1 нм Максимальная скорость:4 м/с	Аксиальный диапазон:0-15 м Диапазон измерений:± 10° Точность:±(0,02%R+0,1+0,24M) " Решение:0.1′′ R = значение указания (′′), M = измеренная длина (м)

Измерение плоскости
Аксиальный диапазон:0-15 м	Диапазон измерений:±1,5 мм
Точность:± 0,2%R+0,02M2) мкм	Решение:0.1 мкм
Размер подложки:Настройка 180 мм, 360 мм
R = показательное значение (μm), M = измеренная длина (m)

Измерение прямоты	Короткая прямая	Длинная прямота
Диапазон оси	0.1-4м	1-20 м
Диапазон измерений	± 3,0 мм	± 3,0 мм
Точность	± ((0,5+0,25%R+0,15M2) мкм	± ((5,0 + 2,5%R + 0,015M2) μm
Резолюция	00,01 мкм	00,01 мкм
R = показательное значение (μm), M = измеренная длина (m)

Измерение перпендикулярности	Короткая прямая	Длинная прямота
Диапазон оси	0.1-3 м	1-15 м
Диапазон измерений	± 3,0 мм	± 3,0 мм
Точность	± 2,5+0,25%R+0,8M) μm/m	± 2,5 + 2,5%R + 0,08M) μm/m
Резолюция	00,01 мкм	00,01 мкм
R = показательное значение (μm), M = измеренная длина (m)

Место происхождения:	Китай
Фирменное наименование:	UNIMETRO/CHOTEST
Сертификация:	CE
Номер модели:	SJ6000

Количество мин заказа:	1set
Цена:	Discussible
Упаковывая детали:	коробка бумаги
Условия оплаты:	T/T
Поставка способности:	100 установленных месяцев

Название продукта:	Измерительная система интерферометра лазера SJ6000	Линейный измеряя ряд:	0~80m
Разрешение:	1 нм	Точность частоты лазера:	0.05ppm
Рабочая температура::	℃ (0-40)	Динамическая интенсивность захвата::	50 кГц
Выделить:	измерительная система интерферометра лазера 0.05ppm , измерительная система интерферометра лазера 1nm , интерферометр смещения 1nm измеряя
