Главная страница > Продукция> измеряющие приборы> разрешение измерительной системы 1nm интерферометра лазера 0.05ppm

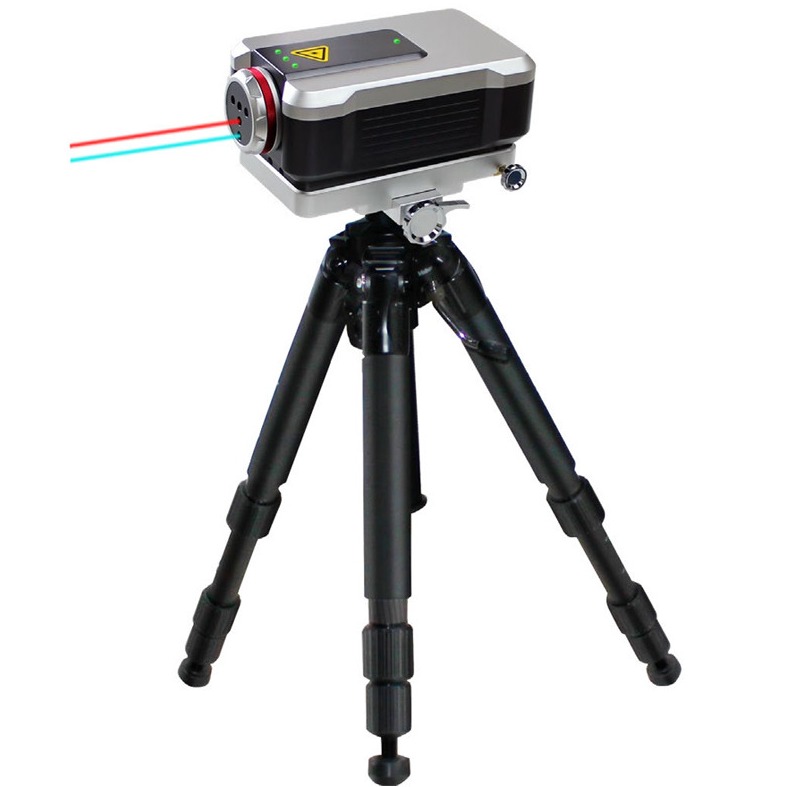

разрешение измерительной системы 1nm интерферометра лазера 0.05ppm

0.05ppm Laser Interferometer Measurement System 1nm Resolution
0.05ppm Laser Interferometer Measurement System 1nm Resolution
Основная информация
Место происхождения: Китай
Фирменное наименование: UNIMETRO/CHOTEST
Сертификация: CE
Номер модели: SJ6000
Количество мин заказа: 1SET
Цена: Discussible
Упаковывая детали: Бумажная коробка
Условия оплаты: T/T
Поставка способности: 100 установленных месяцев
Лучшая цена Контакт
Подробная информация
Название продукта: Измерительная система интерферометра лазера SJ6000 Линейный измеряя ряд: 0~80m
Разрешение: 1nm Точность частоты лазера: 0.05ppm
Рабочая температура:: ℃ (0-40) Динамическая интенсивность захвата:: 50kHz
Высокий свет:

Одночастотный интерферометр лазера

,

измеряющие приборы 0.05ppm

,

измеряющие приборы разрешения 1nm

Характер продукции



Описание

Интерферометр лазера как высокая точность, высокий чувствительный измеряя метод путем приложение светлой длины волны как критерий, и широко использован в лидирующем изготовляя домене. Интерферометр лазера SJ6000 настаивает высокочастотного гелионеонового генератора от поставщика США, высокоточных экологических модулей лазера компенсации, высокоточной системы обработки сигнала взаимодействия лазера, высокопроизводительной системы компьютерного управления. Путем применяться с термальной технологией стабилизации частоты режима лазера двойн-продольного и дизайна пути взаимодействия геометрических параметров оптически, SJ6000 может вывести наружу долгосрочный стабилизированный и высокоточный (0.05ppm) лазер быстро (около 6 минут) который имеет сильное противоинтерференционное представление. С различными модулями призмы, оно может измерить линеарности, угол, прямоту, плоскостность и perpendicularity, к тому же оно может проанализировать характеристики динамической чувствительности. SJ6000 имеет много преимуществ, как высокая точность, быстрый ход, высокое разрешение, долгосрочное.

Функции

1. Высокая точность измерения: Разрешение до nanoscale основанного на технологии интерферометрии лазера; С высокоточным экологическим блоком компенсации, исключены влияния к измеряя результату от температуры окружающей среды, давление, влажность и материальная температура; Она может обеспечить долгосрочную стабильность частоты лазера путем использование системы управления стабилизации частоты лазера термальной; Дизайн отделять interferoscope от хозяина избегает искажения жары interferoscope, который обеспечивает стабильность пути взаимодействия оптически.
2. Он может измерить линеарности, угол, прямоту, perpendicularity и другие геометрические параметры; Он может измерить линейную располагая точность и повторенный располагающ точность ведущих брусьев для механических инструментов CNC, координировать измеряя машины и другие оборудования движения точности; Он может измерить угол тангажа, угол качания, perpendicularity и прямота ведущих брусьев, к тому же он может откалибрировать роторную ось механических инструментов.
3. согласно установкам компенсации потребителем, система автоматически производит таблицу компенсации ошибки для тарировки механических инструментов.
4. С функциями динамических измерений (графика пути в зависимости от времени, кривой скорост-времени, кривой времени приемистости), измерение амплитуды и анализ частоты, он может проанализировать испытание на вибропрочность механического инструмента, характеристики динамической чувствительности винта шарика, характеристики ответа управляющего устройства, характеристики динамической чувствительности ведущего бруса и так далее.
5. встроенное отечественное & международные стандарты, как GB, ISO, BS, ANSI, DIN, JIS и так далее. Система анализирует и обрабатывает данные согласно уместному стандарту, в конце концов производит отчеты по испытанию включая соответствовать высекает диаграммы и данные.
6. Смогите автоматически приобрести параметры температуры окружающей среды, материальной температуры, влажности окружающей среды и атмосферного давления. Смогите установить экологическую компенсацию вручную, или системой автоматически.
7. С управлением централизованной базы данных для измеряя показателей, потребитель может запросить и управить измеряя показатели согласно заведению типа объекта, испытывать, изготовляя номеру, контролеру, представленному заведению, номеру оборудования, дате осмотра и дате вступления в силу; Может экспортировать данные для того чтобы сформулировать, Excel, файлы AutoCAD (опционные).
8. легкий для установки: Основной вес 15kg, удобный и портативный.

Параметры

Параметры системы

Экологические датчики

1. Измеряя метод: одночастотный

1. Атмосферический датчик температуры: ℃ ±0.1℃ (0-40), разрешение: 0.01℃

2. Точность частоты лазера: 0.05ppm

2. Материальный датчик температуры: ℃ ±0.1℃ (0-40), разрешение: 0.01℃

3. Динамическая интенсивность захвата: 50kHz

3. Датчик атмосферной влажности: ±5% (0-95%)

4. Время подогрева: минута около 6

4. Датчик атмосферного давления: kPa ±0.1kPa (65~115)

5. Рабочая температура: ℃ (0-40)



6. Температура окружающей среды: ℃ (0-40), влажность: 0-95%



7. Температура хранения: -20℃-70℃


Линейное измерение

Измерение угла

1. Измеряя ряд: (0-80) m

1. Осевой ряд: (0-15) m

2. Измеряя точность: (0-40) ℃ 0.5ppm

2. Измеряя ряд: ±10°

3. Измеряя разрешение: 1nm

3. Точность: ″ ± (0.02%R+0.1+0.24M) (r показывает значение, блок: ″; M измерен длина в m)

4. Максимальная измеряя скорость: 4m/s

4. Измеряя разрешение: 0,1 ″
Измерение плоскостности:



1. Осевой ряд: (0-15) m



2. Ряд плоскостности измеряя: ±1.5 mm



3. Точность: μm ± (0.2%R+0.02M2) (r показывает значение в μm; M измерен длина в m)



4. Размер субстрата: 180mm регулируемое, 360mm регулируемое



5. Измеряя разрешение: 0.1μm


Измерение прямоты:

Деталь

Ряд оси

Измеряя ряд

Точность

Разрешение

Короткая прямота

(0.1-4) m

±3.0mm

μm ± (0.5+0.25%R+0.15M2)

0.01μm

Длинная прямота

(1-20) m

±3.0mm

μm ± (5.0+2.5%R+0.015M2)

0.01μm

Примечание: R показывает значение в μm; M измерен длина в метрах
Измерение Perpendicularity

Деталь

Ряд оси

Измеряя ряд

Точность

Разрешение

Короткая прямота

(0.1-3) m

±3.0mm

± (2.5+0.25%R+0.8M) μm/m

0.01μm

Длинная прямота

(1-15) m

±3.0mm

± (2.5+2.5%R+0.08M) μm/m

0.01μm

Примечание: R показывает значение в μm; M измерен длина в метрах
