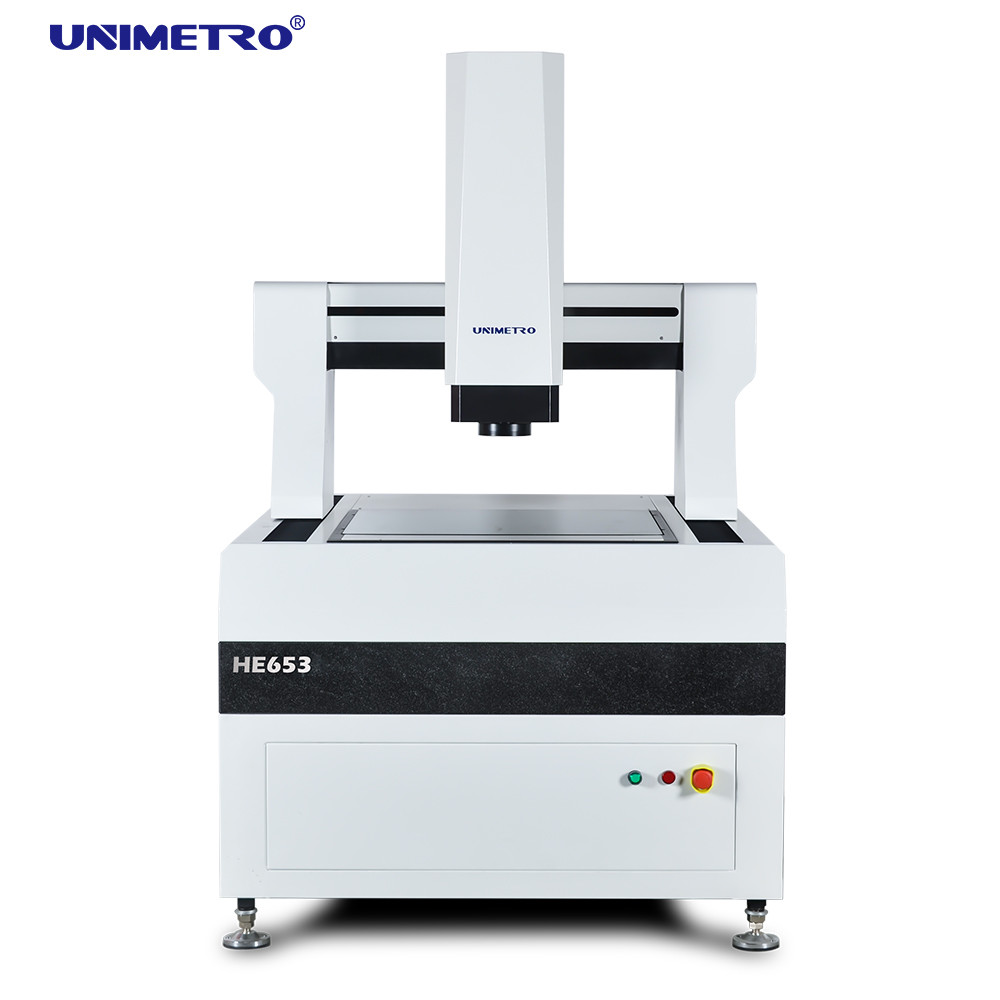

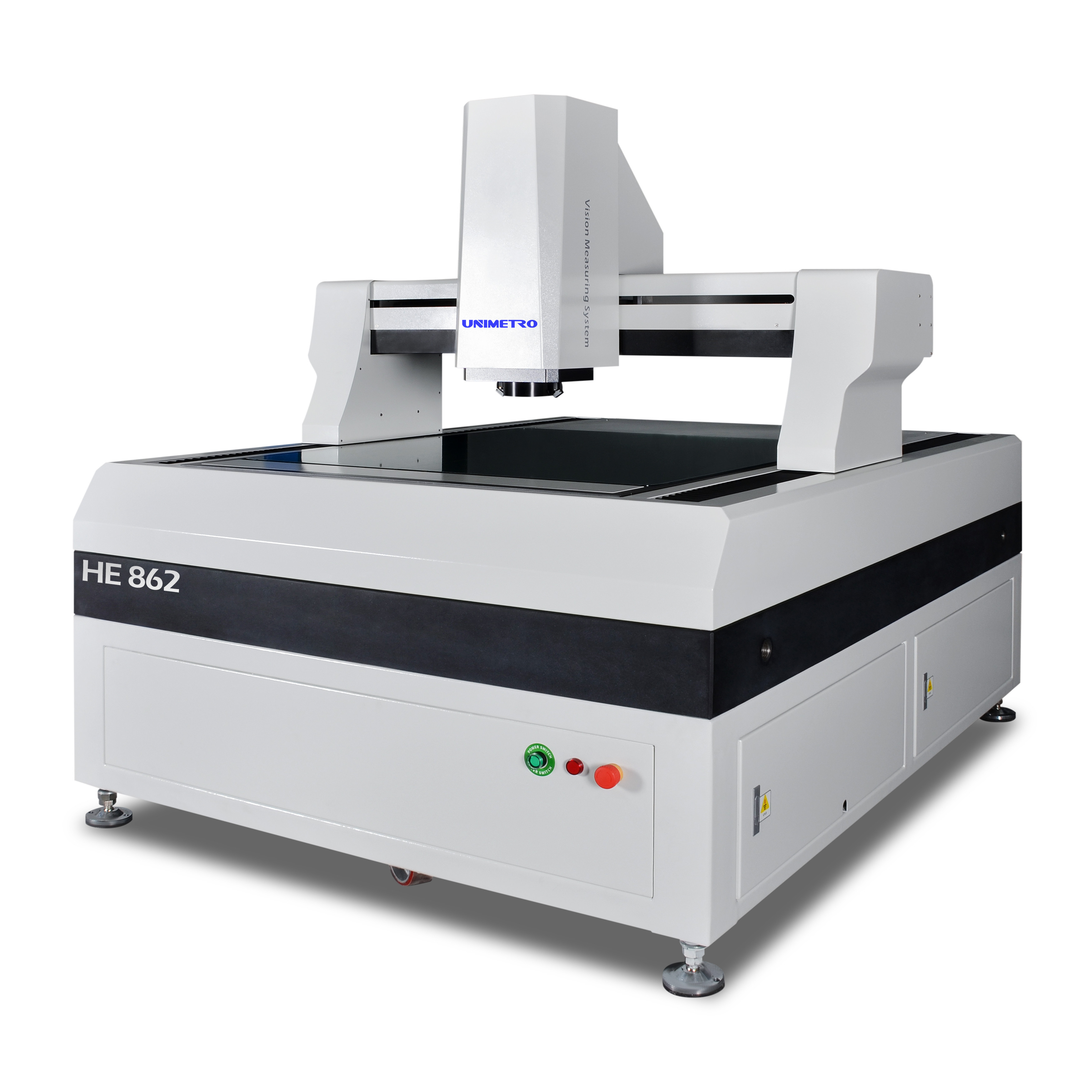

Автоматическая измерительная машина с ЧПУ серии HE портального типа
Описание продукта
Высокоточная видеоизмерительная машина портального типа серии HE сочетает в себе высокую точность и высокую эффективность, обеспечивает высокоскоростное измерение геометрических элементов различных типов деталей. Серия HE широко используется в различных отраслях и продуктах, таких как печатные платы, ламинат с медным покрытием, большие стекла, ЖК-модули, изоляционные материалы и т. д.
Анализ методом конечных элементов введен в процесс проектирования серии HE и обеспечивает высокую жесткость и точную механическую структуру. В основе машины используется конструкция подвижного мостового типа с закрытой рамой, которая проста и обеспечивает высокую грузоподъемность и наилучшие характеристики движения.
Основание машины из гранита марки 000 обеспечивает высокую жесткость, устойчивость к коррозии и высокую стабильность.
На рабочем этапе можно заранее настроить решение для крепления нескольких продуктов, также возможна комбинация нескольких линз, удовлетворяющая различным требованиям к измерениям от разных клиентов.
Система управления движением с полным замкнутым контуром обеспечивает наилучшие характеристики перемещения и позиционирования.
Благодаря анализу конечных элементов и граниту марки 000 мы получаем наиболее разумную и оптимизированную конструкцию рамы машины, которая обеспечивает высокую жесткость и надежность.
Высокоэффективная крупногабаритная машина для видеоизмерений серии HE использует контроллер движения UWC и двигатели с высоким крутящим моментом, обеспечивает высокопроизводительное управление движением, высокое ускорение и быстрое позиционирование обеспечивают высокую эффективность процесса измерения.
Пакет решений UWC для крупногабаритной видеоизмерительной машины, двигатели по выбору
Рама машины имеет подвижную портальную конструкцию, которая обеспечивает более простую и продуманную конструкцию с более высокой нагрузкой и лучшей производительностью движения.

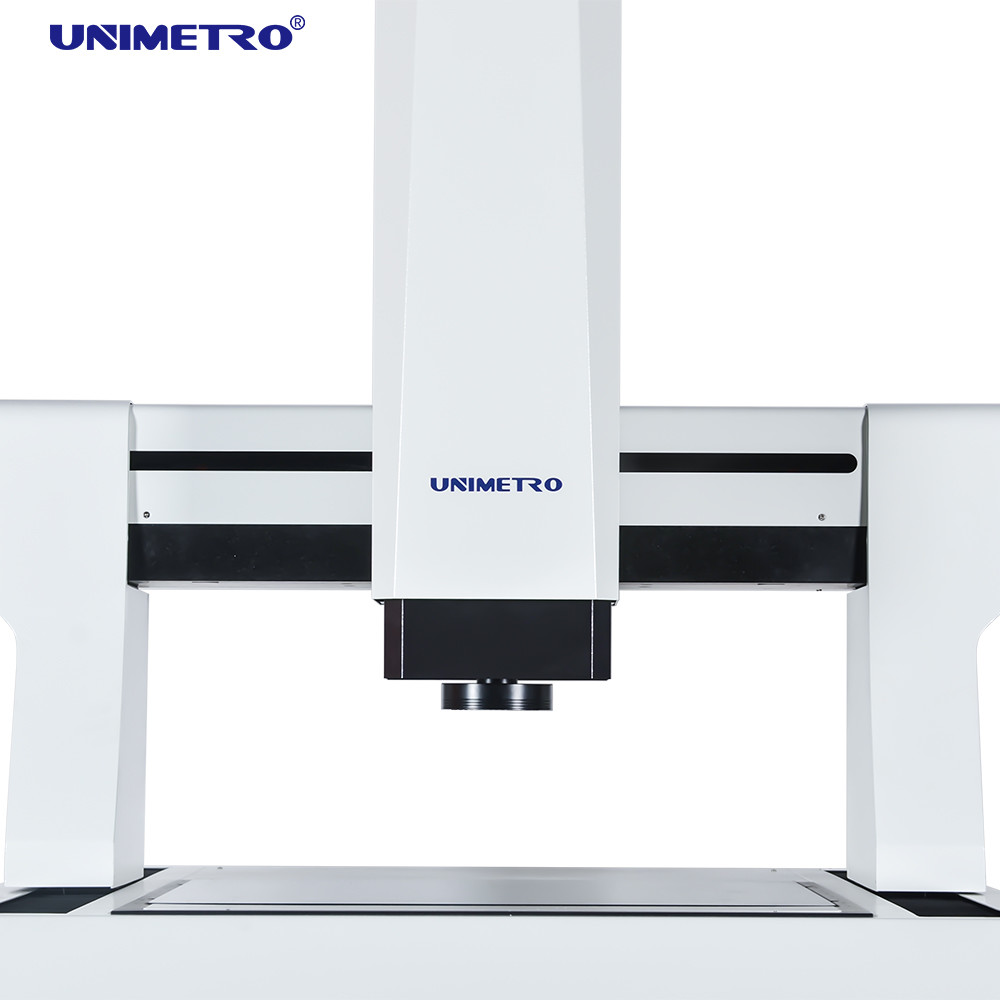

Детальные изображения
Ось X/Y использует точную направляющую гильзы, ось Z использует высокопроизводительную поперечную направляющую с оригинальной немецкой группой с фрикционным приводом.
В комплект входят линейные весы Renishaw, отличающиеся высокой точностью, стабильностью и длительным сроком службы.
В соответствии с требованиями пользователей на рабочем этапе можно предварительно настроить несколько типов приспособлений для продуктов, а также доступна опция комбинации нескольких объективов и камер, что дает пользователям большую гибкость.
С помощью мощного программного обеспечения Rational-Vue пользователи могут легко создавать сложные измерительные программы. В массовом производстве видеоизмерительная машина серии HE может стать мощным измерительным инструментом.
Параметры
| Модель |
ОН 652
|
HE862
|
HE1080
|
HE1210
|
HE1512
|
HE1812
|
| X,Y перемещение (мм) |
500*600
|
600*800
|
800*1000
|
1000*1200
|
1200*1500
|
1200*1800
|
|
Перемещение по оси Z (мм)
|
200 (может быть увеличено в соответствии с требованиями клиентов)
|
|
Грузоподъемность
|
ок. 35 кг
|
| Размер (мм) |
1700*1180*1750
|
1700*1280*1750
|
1900*1480*1750
|
2100*1680*1750
|
2500*1880*1750
|
2700*1880*1750
|
| Вес (кг) |
1500
|
1800 г.
|
2900
|
3200
|
4400
|
4800
|
|
Разрешение
|
0,5 мкм (0,1 мкм для опции)
|
|
Камера
|
Цифровая камера 2M HD GIGA
|
|
Зум-объектив
|
профессиональный автоматический зум-объектив. Увеличение зум-объектива: 1–10 раз.
|
|
Увеличение видео
|
18~195X (в зависимости от модели выбранной камеры ее увеличение будет меняться; фактическое увеличение зависит от измеренных данных)
|
|
поле зрения
|
8,1 ~ 1,3 мм (в соответствии с различными схемами соответствия камеры и объектива поле зрения будет соответствующим образом меняться, а фактическое поле зрения зависит от измеренных данных)
|
|
Точность*
|
≤ (3+L/200) мкм
|
|
Освещение
|
Программируемая светодиодная подсветка из 5 колец и 8 секций (кольцевая подсветка из 40 секций, коаксиальная подсветка, подвижная многоцветная кольцевая подсветка в качестве опции)
|
Дополнительные решения
|
Освещение:
|
Объектив:
|
Сенсорный зонд:
|
Лазерный датчик
|
|
4/8/40 секций светодиодный кольцевой светильник
48 секций, 4 цвета, светодиодный кольцевой светильник
Подвижный 4-цветный светодиодный кольцевой светильник
|
Ручной помятый зум-объектив
Автоматический зум-объектив
Ручной помятый зум-объектив с коаксиальным освещением
Автозум-объектив с коаксиальным освещением
|
Комплекты Renishaw MCP
Ошибка измерения<=0,75 мкм
Ренишоу PH6+TP20
Ошибка измерения<=0,35 мкм
|
Бесконтактный лазерный датчик KEYENCE
Датчик измерения белого света
|
Информация о компании
Наш клиент и агент
| Часто задаваемые вопросы |
| В1: вы фабрика или торговая компания? |
| A1: мы являемся фабрикой и даем вам самый быстрый ответ в течение 24 часов. |
| В2: Чем в основном занимается ваша компания? |
| A2: В основном мы производим измерительные машины Vision, координатно-измерительные машины, приспособления CMM и VMM и т. д. |
| В3: Как выбрать подходящую спецификацию? |
| A3: Если вы сообщите нам о разнообразии и размере измеряемого продукта, наша профессиональная команда посоветует вам измерительный прибор подходящих характеристик. |
| В4: принимаете ли вы индивидуальное обслуживание? |
| А4: Обязательно! Мы можем предоставить не только типовые машины, но и машины, адаптированные к потребностям клиента. |
| В5: какой у вас гарантийный срок? |
A5: гарантийный срок нашей продукции составляет 1 год. Качество нашей продукции очень стабильное, и у нас есть
значительно улучшены некоторые хрупкие детали. Вы можете быть уверены в качестве нашей продукции. |
