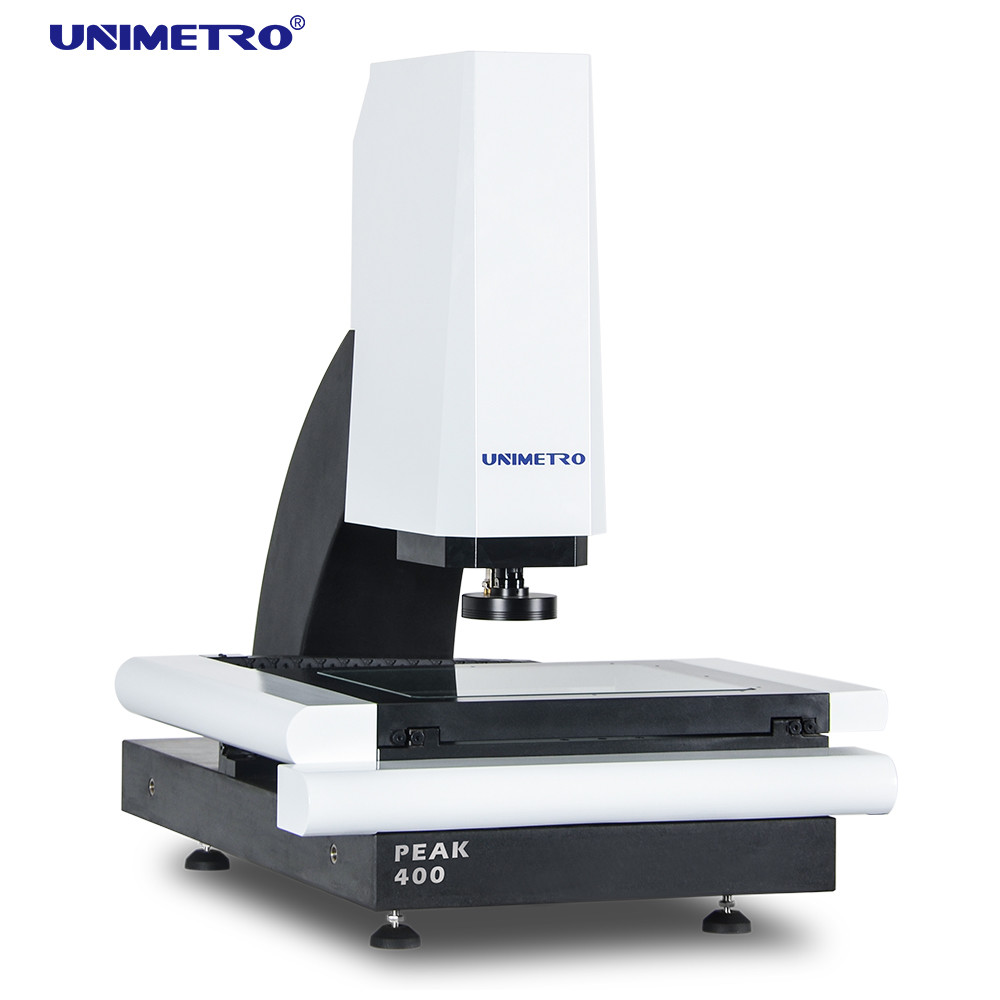

Полноавтоматическая машина 3Д измерения зрения КНК измеряя сканирование лазера
Машина измерения зрения стандартной серии автоматическая
Машина измерения зрения стандартной серии полноавтоматическая с полным контролем за движением оси конц-петли КНК, используя регулятор серии УВК 4000и, моторы сервопривода и кнюппель, обеспечивает стабилизированное и быстрое движение, увеличивает измеряя точность и эффективность. Также решение пакета для системы управления предлагает стабилизированное представление машины, уменьшая обслуживание.
Решение пакета УВК
Система полного контроля врезана в теле машины, делает структуру машины более умным, и освобождает от большого электронного шкафа, небольшого космоса или рабочий стол достаточно для установки.
Машина измерения зрения стандартной серии полноавтоматическая совместима с полной серией зондов касания Ренишав для того чтобы достигнуть 2Д составной измерять 3Д, к тому же Суннйоо или внешнее программное обеспечение массива 3Д измеряя, потребители может достигнуть 2Д 3Д измеряя в такой же системе координат, даже КАД иньпуттинг цифровой модели доступен.
Внеконтактные датчики лазера также доступны в стандартной серии, которая предлагает быстро измерять высоты, контура и плоскостности частей работы.
основание и столбец машины 000 рангов мраморные, обеспечивают стабильность, безопасность и надежность.
Работая этап машины измерения зрения стандартной серии полноавтоматической сделан высокой эффективности алюминиевый сплав, который светел и с высокой ригидностью, обеспечивает ровное и выдающее проведение движения оси.
Машина измерения зрения стандартной серии полноавтоматическая способна для использования на производственной линии, предлагает сильную измеряя аппаратуру для массового производства.
Трехосный используйте точный перекрестный путь проводника обеспечить высокую точность и стабильность.
Высокий ККД цвета разрешения, совмещенный с множественными решениями объектива и освещения обеспечивает ясное и точное изображение.
Оборудованный с высокопроизводительными линейными масштабами, высокой точностью и стабильностью.
Ручной сигналя объектив, увеличение изображения до 18С~188С, также автоматический объектив с переменным фокусным расстоянием для варианта, потребителей может создать полноавтоматическую измеряя программу легко с автоматической функцией сигнала.
Объектив автоматического сигнала коаксиальный светлый для варианта
Парраметерс
| Деталь |
КНК стандарта 322 |
КНК стандарта 432 |
КНК стандарта 542 |
| Размер (мм) |
650 кс 550 кс 935 |
800 кс 700 кс 1000 |
1100 кс 800 кс 1030 |
| Измеряя ряд |
С |
300 |
400 |
500 |
| И |
200 |
300 |
400 |
| З |
200 |
200 |
200 |
| Работая этап |
Размер этапа |
460 кс 360 |
560 кс 460 |
660 кс 560 |
| Стеклянный размер |
340 кс 240 |
440 кс 340 |
540 кс 440 |
| Максимальная загрузка |
25кг |
25кг |
25кг |
| Изображение и измеряя система |
ККД |
Промышленный цвет 1/3" камера ККД |
| Объектив |
Объектив с переменным фокусным расстоянием согнутый руководством 0,7 - 4.5С (объектив с переменным фокусным расстоянием Навитар для варианта) |
| Увеличение |
18 - 188 кс |
| Область видимости (мм) |
11.1 - 1,7 |
| Расстояние деятельности |
92мм |
| Разрешение дисплея |
0.001мм |
| Измеряя точность (ум) |
Оптически |
Э1кс, Э1ы=3+Л/200 |
| Э1з=3.9+Л/200 |
| Э2ксы=3.0+Л/150 |
| Зонд |
Э3=3.5+Л/100 |
| Разрешение |
1ум, 0.5ум для варианта |
| Режим деятельности |
Интегрированный умный контроль (кнюппель, мышь, клавиатура) |
| Освещение |
Программабле свет кольца поверхности СИД, 8 разделов, параллельный свет контура |
| Электропитание |
АК 50Хз 220В±10%, земля ома ресистансе≦4 должен необходим |
| Рабочая Среда |
°К температуры 18-24, влажность 30 до 75%, избегающ вибрации |
Совместимые аксессуары
Освещение
4 раздела отделывают поверхность свет СИД кольца
8 разделов отделывают поверхность свет СИД кольца
40 разделов отделывают поверхность свет СИД кольца
40 разделов красят поверхностный свет СИД кольца
Объектив
Объектив с переменным фокусным расстоянием согнутый руководством
Коаксиальный оптически ручной объектив с переменным фокусным расстоянием
Автоматический объектив с переменным фокусным расстоянием
Коаксиальный оптически автоматический объектив с переменным фокусным расстоянием
Зонды
Наборы зонда касания МКП Ренишав, ошибка зонда измеряя <>
Наборы зонда касания Ренишав ПХ6+ТП20, ошибка зонда измеряя <>
Блок развертки лазера
Серия датчиков лазера КЭИЭНКЭ внеконтактная
Применение в местоположении клиента
