Машина филируя резца измеряя с рядом 0~200mm

Машина филируя резца измеряя с рядом 0~200mm









Применение продукта

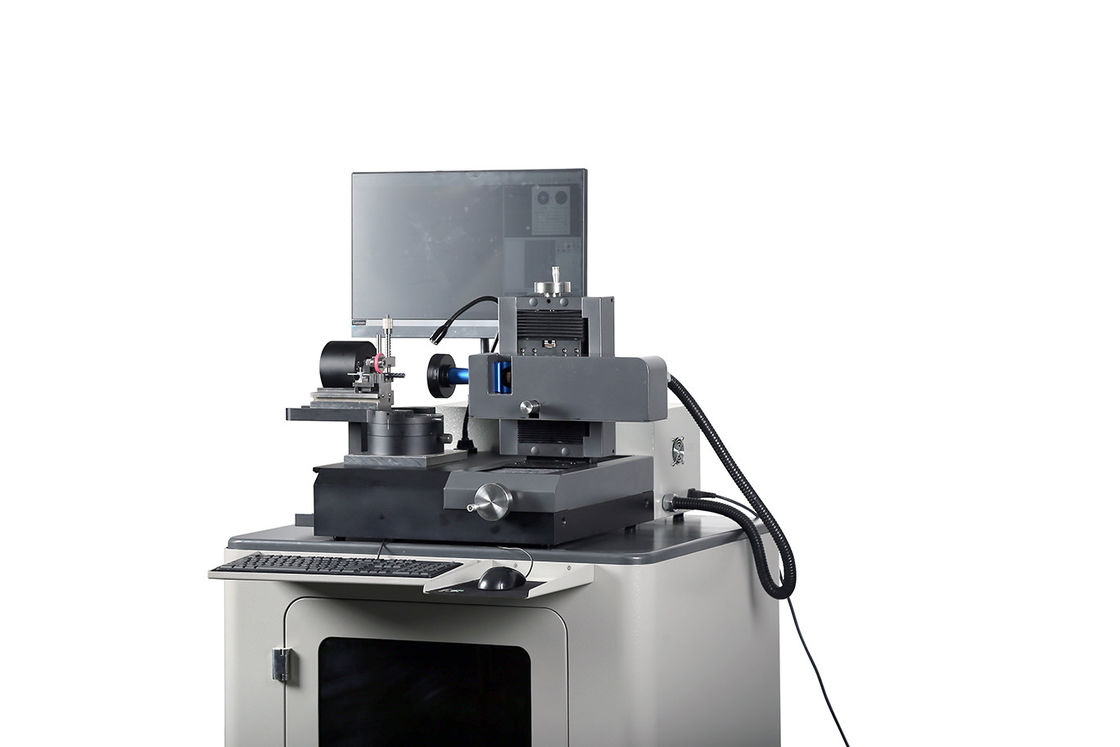

Машина инструмента VMM UNIMETRO RANGER600 всеобщая измеряя машина для сверл, филируя резцов и счетчиков и зенковок под гибкой освещающей системой. Спасибо компактный дизайн и большая стабильность, RANGER600 можно использовать в комнате метрологии, получая осмотре, или сразу в продукции. Система контроля инструмента RANGER600 установлена с программным обеспечением SMARTOOL всеобщим измеряя, которое делает им самую лучшую аппаратуру для всех типов режущих инструментов металла, старт с быстрой проверкой одиночных критериев, как наружные контур или углы, к полному контролю геометрии особенного инструмента. Потребители могут легко достигнуть процесса PUT-MEASURE-ANALYSE измеряя с RANGER600.






Предварительный дизайн



--Эргономический дизайн и твердая конструкция.
--Захватывать изображения HD и комбинация дисплея, также уровень увеличения микроскопа опционные.
--Кодировщик высокой точности врезан в роторной таблице, предлагает точное расположение угла для потребителей.
--Свет кольца СИД множественного раздела programmable для поверхностного освещения, также включая освещение контура и свет свободного угла вспомогательный для стандартных функций.
--Программное обеспечение SMARTOOL измеряя предлагает специфическую измеряя функцию для режущих инструментов.







Параметры



СПЕЦИФИКАЦИИ ДЛЯ системы филируя резца измеряя
Перемещение оси x	80mm
Перемещение Y-osи	60mm
Ряд оси z измеряя	60mm
Максимальный диаметр инструмента	20mm (опционные 30mm)
Максимальная длина инструмента	200mm (опционные 350mm)
Расстояние деятельности	90mm
Объектив	0.7X-4.5X согнуло объектив с переменным фокусным расстоянием
Камера	камера пиксела HD пиксела HD camera/5M 2M (Optionsl)
Линейное разрешение масштаба	0.0001mm
Увеличение	12.6X-79.2X/25.2X-158.4X (опционное)
Область видимости	27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (опционный)
Измеряя точность	X~Y, (2.5+L/100) μm, l измеренная длина
ПК	НЕРАЗЪЕМНАЯ система ПК, операционная система Windows 10, с 24" монитор LCD
Система освещения	свет кольца СИД 8 разделов, свет контура и flAexible вспомогательный свет, все управление программного обеспечения и programmable.
Формат входного сигнала	Файлы DXF
Формат выхода	EXCEL, DXF





Особенности



Для более быстрых и более точных инструментов двиньте под углом положение во время измеряя процесса, роторной таблицы предложений RANGER600 2 механических фиксированных угла, 0 градусов и 90 градусов. На 0 положениях степени потребители могут измерить конец инструмента, конец инструмента - цапфу вала, конец инструмента - передний угол, etc. и 90 градусов положения доступны для угла винтовой линии, осевого переднего угла, сперва заднего угла, во-вторых заднего угла и опрокидывать угол края, etc.
Если другое положение угла должно необходимо, то потребители могут также использовать точный кодировщик который врезан в роторной таблице для того чтобы получить. Чтение угла дисплей в программном обеспечении.











Функция программного обеспечения



Ведущие режущие инструменты измеряя решение
Развиты режущие инструменты SMARTOOL измеряя программное обеспечение основанный на технологии высокой точности оптически и цифровой измеряя, она легка и интуитивна для того чтобы работать и предлагает многочисленные измерять и оценки алгоритмы специфически для инструментов изготовленных или заточенных в меля деле.
