оптически увеличение: | 0.7x-4.5x | Расстояние деятельности: | 90+-2mm |
---|---|---|---|
Максимальный совместимый датчик: | 2/3" | Адаптер: | Тип c |
Высокий свет: | оптически объектив с переменным фокусным расстоянием,объектив компьютерного зрения |

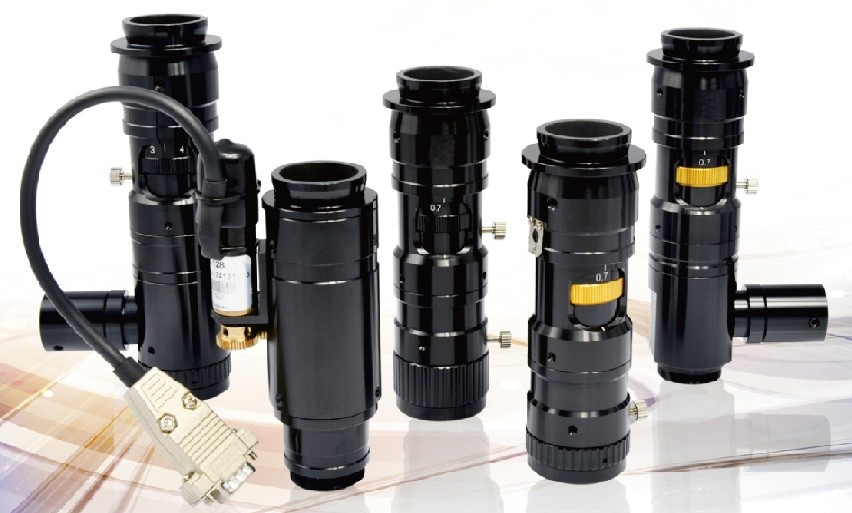

6,5 объектив кс непрерывный сигналя промышленный для машины измерения зрения
Непрерывная серия 6.5С сигналя объектива
Разрешение сочетания из высокое и общее высокое увеличение.
Общий непрерывный сигналя объектив, широко используемый в различном применении индустрий. И это объектив самых гибких и высоких эффективностей для машин измерения зрения.
Коаксиальное моторизованное применение объектива на машине измерения зрения КНК
Параметры
Деталь | непрерывная серия сигналя объектива 6.5С | |||||||||
Оптически увеличение | 0.7С-4.5С | |||||||||
Расстояние деятельности | 90+-2мм | |||||||||
Оптически увеличение | 0.7С | 1.0С | 1.5С | 2.0С | 2.5С | 3.0С | 3.5С | 4.0С | 4.5С | |
Глубина поля (мм) | 1,9 | 0,952 | 0,44 | 0,29 | 0,23 | 0,16 | 0,13 | 0,12 | 0,1 | |
Н.А. | 0,03 | 0,042 | 0,06 | 0,07 | 0,07 | 0,085 | 0,085 | 0,085 | 0,085 | |
Ф.Но. | 11,6 | 12,1 | 12,5 | 14,2 | 17,8 | 17,6 | 20,5 | 23,5 | 26,5 | |
Разрешение (ум) | 11,18 | 7,99 | 5,59 | 4,79 | 4,79 | 3,95 | 3,95 | 3,95 | 3,95 | |
Деформация ТВ | 0,019% | 0,035% | 0,002% | 0,003% | 0,004% | 0,001% | 0,001% | 0,002% | 0,002% | |
Зона зрения (мм) Дзягонал*Хоризонтал*Вертикал | 2/3" |
15.71*12.57 *9.43 |
11*8.8 *6.6 |
7.33*5.87 *4.4 |
5.5*4.4 *3.3 |
4.4*3.52 *2.64 |
3.67*2.93 *2.2 |
3.14*2.51 *1.89 |
2.75*2.2 *1.65 |
2.44*1.96 *1.47 |
1/2» |
11.443*9.14 *6.86 |
8*6.4 *4.8 |
5.33*4.27 *3.2 |
4*3.2 *2.4 |
3.2*2.56 *1.92 |
2.67*2.13 *1.6 |
2.29*1.83 *1.37 |
2*1.6 *1.2 |
1.78*1.42 *1.07 |
|
1/3" |
8.57*6.86 *5.14 |
6*4.8 *3.6 |
4*3.2 *2.4 |
3*2.4 *1.8 |
2.4*1.92 *1.44 |
2*1.6 *1.2 |
1.71*1.37 *1.03 |
1.5*1.2 *0.9 |
1.33*1.07 *0.80 |
|
Максимальный совместимый датчик | 2/3" | |||||||||
Переходник | Напечатайте к |
Поддерживая трубка объектива
Поддерживая ручной объектив с переменным фокусным расстоянием
Поддерживая моторизованный объектив с переменным фокусным расстоянием
Дифференциальные компоненты взаимодействия
Вспомогательный объектив
Другой объектив
Освещение
