Гибкие комплекты оснований и оснастки для 3D-оптических КИМ для прецизионных измерений

Комплекты оснастки серии FlexFix — это прецизионные измерительные решения, разработанные для координатно-измерительных машин (КИМ) и оптических измерительных машин (ОИМ). Эти модульные системы оснастки повышают воспроизводимость, точность и стандартизацию измерений в различных промышленных применениях.

Комплекты оснастки FlexFix используются в различных отраслях, включая электронику, аэрокосмическую промышленность, автомобилестроение, производство пластмасс и медицинское обслуживание. Совместимые со всеми размерами и моделями оборудования КИМ и ОИМ, эти инструменты обеспечивают гибкие, повторяемые и стандартизированные процессы измерений.

Разработанная компанией UNIMETRO, серия FlexFix повышает воспроизводимость и точность процесса контроля благодаря быстрой и повторяемой установке оснастки. Модульная конструкция позволяет расширять систему в соответствии с требованиями пользователя, обеспечивая комплексные решения по оснастке для деталей любого размера, формы и материала.

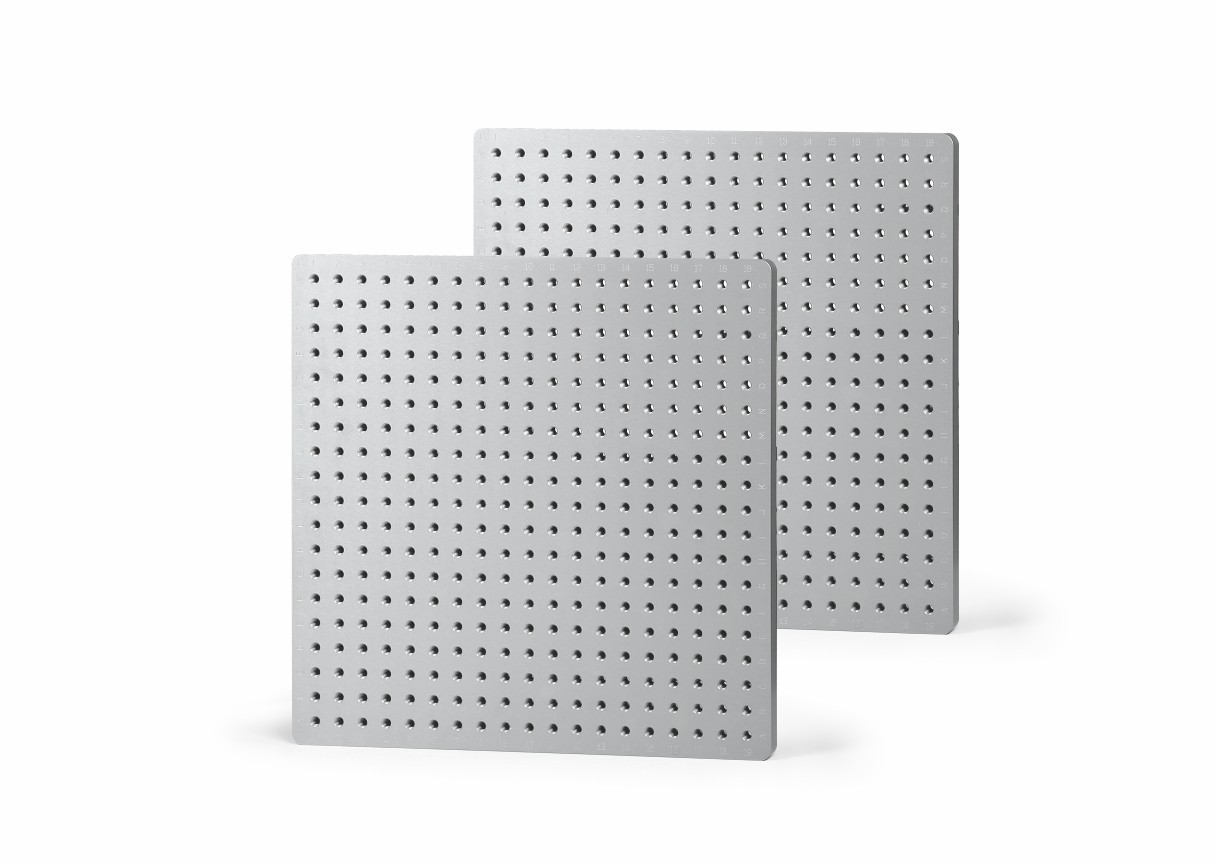

Система оснащена плитами с резьбовыми отверстиями M8, доступными в различных стандартных размерах. Изготовленные из высокоточного алюминия с использованием сложных процессов, эти плиты обеспечивают надежность системы. Сборка без инструментов позволяет быстро создавать решения по оснастке, которые увеличивают производительность и устраняют задержки в процессе контроля.

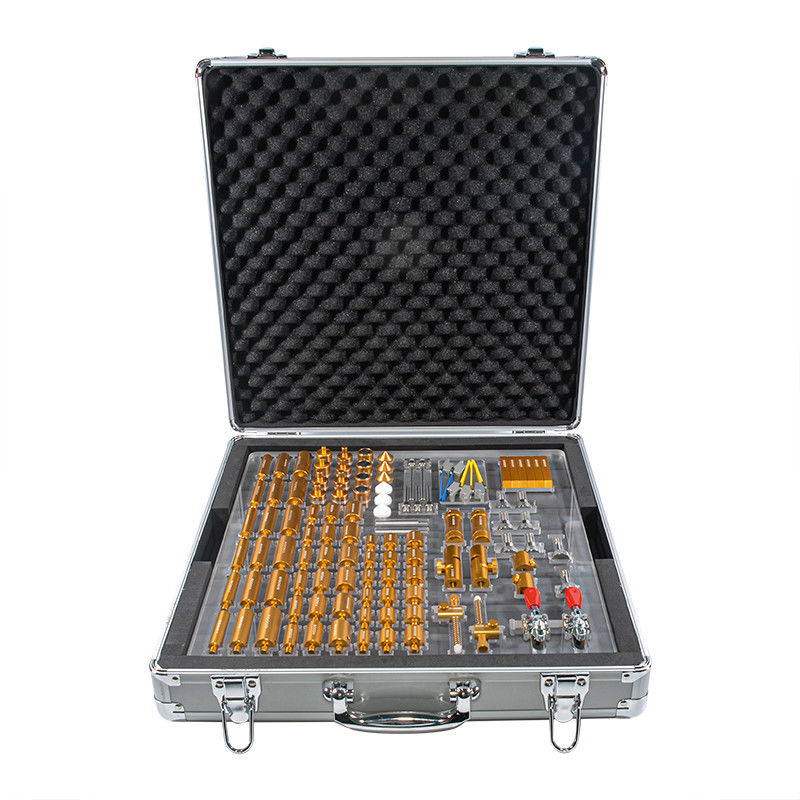

Оснастка серии FlexFix поставляется в виде стартовых комплектов, содержащих одно основание и полный набор компонентов. Пользователи должны выбирать размеры базовых плит в соответствии с размерами их машины КИМ и требованиями к измерениям.

Компоненты FlexFix спроектированы для надежного удержания заготовок с минимальным необходимым усилием, устраняя необходимость в специальных инструментах. Полный набор компонентов включает опоры, зажимы и прижимные элементы, разработанные для предотвращения повреждения или деформации измеряемых деталей.

Гибкая система компонентов позволяет создавать различные комбинации оснастки для различных типов деталей, обеспечивая при этом четкие пути для щупа при выполнении 3D-измерений.

Несколько размеров базовых плит соответствуют различным размерам КИМ и требованиям к оснастке компонентов. Производство включает ЧПУ-обработку, прецизионную шлифовку, анодирование и лазерную маркировку для достижения высокой точности, плоскостности и надежности.

Стандартные плиты имеют буквенно-цифровые сетчатые узоры с видимыми номерами деталей компонентов, что позволяет полностью документировать настройки оснастки. Это обеспечивает быстрое и точное воспроизведение идентичных настроек для последующих проверок.
