Большой размер измерительная машина видение быстрое движение PCB LCD видение измерительная система

Основная информация
Место происхождения: Китай
Фирменное наименование: UNIMETRO
Номер модели: ОН
Количество мин заказа: 1
Цена: Discussible
Упаковывая детали: Деревянные случай
Время доставки: 30 дней работы
Условия оплаты: T/T
Поставка способности: 1 в месяц
Подробная информация
Перемещение по оси Z: 150mm Объектив: Ручные detented объектив с переменным фокусным расстоянием/объектив 0.7-4.5X Autozoom/объектив Navit
Увеличение: 33-195X Поле зрения: 8.1-1.3
Измеряя разрешение: 1um/0.5um/0.25um/0.1um для опционного Измеряя программное обеспечение: Программное обеспечение рациональной смеси Vue 3D измеряя
Освещение: Programmable 8 разделов звенят СИД для поверхностного света, 40 разделов звенят СИД для варианта, св
Высокий свет:

система измерения зрения

,

системы зрения измеряя

,

Large Size Vision Measurement Machine


Характер продукции



Крупноразмерный тип движение портала машины измерения зрения речного порога



ОН машина измерения зрения большого перемещения серии автоматическая



ОН высокая эффективность серии крупноразмерная машина измерения зрения система которая предлагает высокую точность и высокую эффективность, эта система автоматического зрения высокой эффективности измеряя может получить высокую эффективность измеряя меняет большие продукты геометрического параметра и главным образом использованный в ПКБ, ККЛ, плоском стекле, модуле ЛКД, прессформе прессы, материале изоляции и других продуктах индустрий.

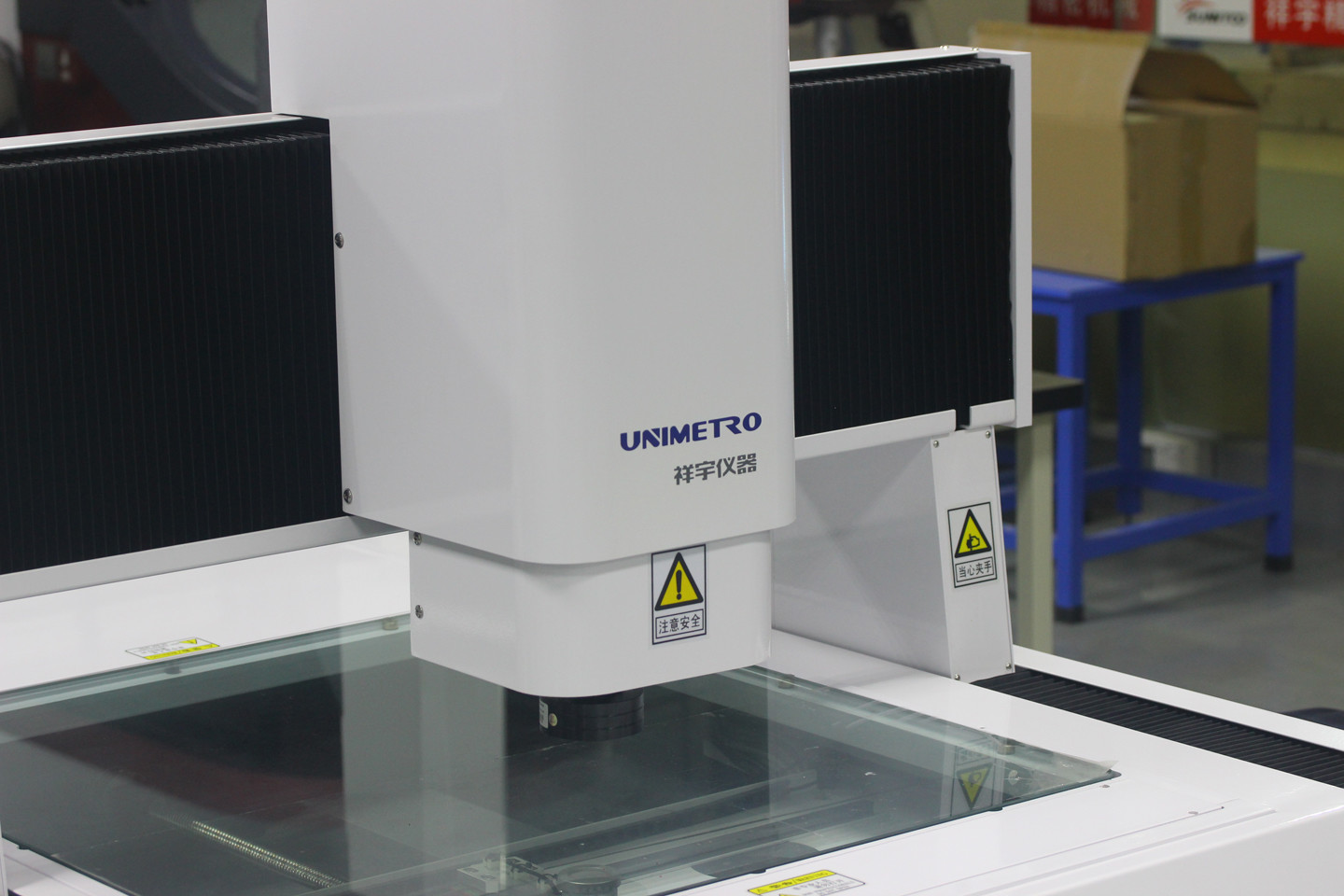

Большой размер измерительная машина видение быстрое движение PCB LCD видение измерительная система 0



С анализом конечного элемента и гранитом 000 рангов, мы получаем самый разумный и оптимизировать дизайн рамки машины, который обеспечивает высокие ригидность и надежность.



ОН машина измерения зрения высокой эффективности серии крупноразмерная использует регулятор движения УВК и высокие моментные двигатели, предлагает контроль за движением высокой эффективности, высокое ускорение и быстрый размещать предлагает высокую эффективность в измеряя процессе.

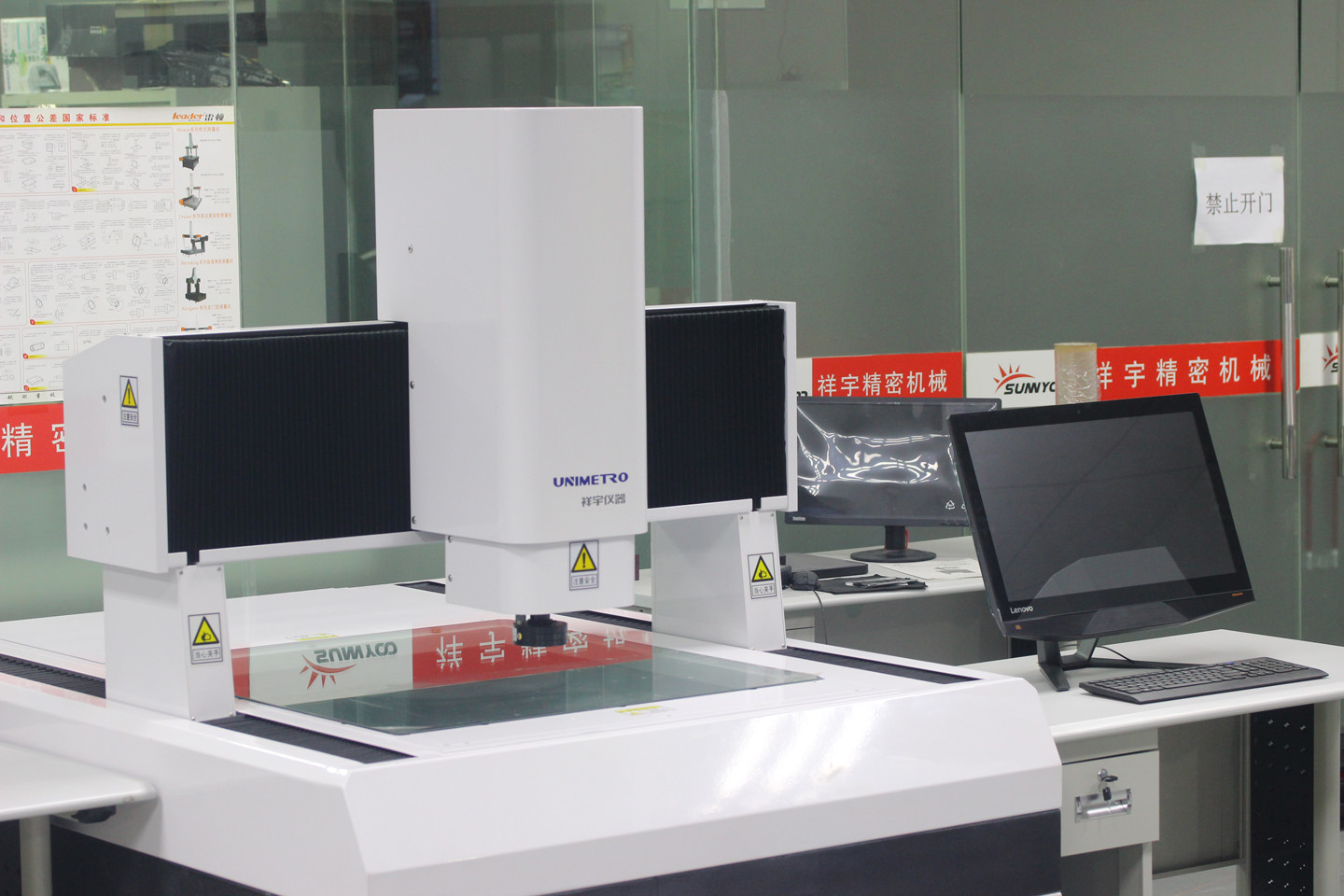

Большой размер измерительная машина видение быстрое движение PCB LCD видение измерительная система 1

Пакет решения машины измерения зрения УВК крупноразмерный, Панасоник едет на автомобиле для варианта



Рамка машины с двигая структурой портала которая обеспечивает более простую, более умную структуру с более высокой загрузкой и лучшее проведение движения.





С путь проводника вкладыша пользы И-оси точный, ось з использует рельс высокой эффективности перекрестный с первоначальным немецким группой управляемой трением.



Масштабы Ренишав линейные включили, с жизненным циклом высокой точности, стабильности и длинной жизни.



Согласно требованиям к потребителей работая этап может заранее поставить с множественным типом приспособлений продуктов, также множественным объективом и вариант комбинации камер доступен, дает больше гибкости потребителям.

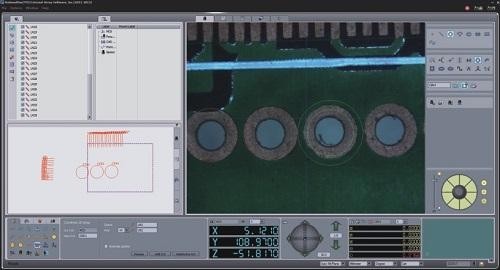

С сильным программным обеспечением Рациональн-Вуэ потребители могут достигнуть осложненных измеряя программ легко. В массовом производстве ОН машина измерения зрения серии может быть сильной измеряя аппаратурой.

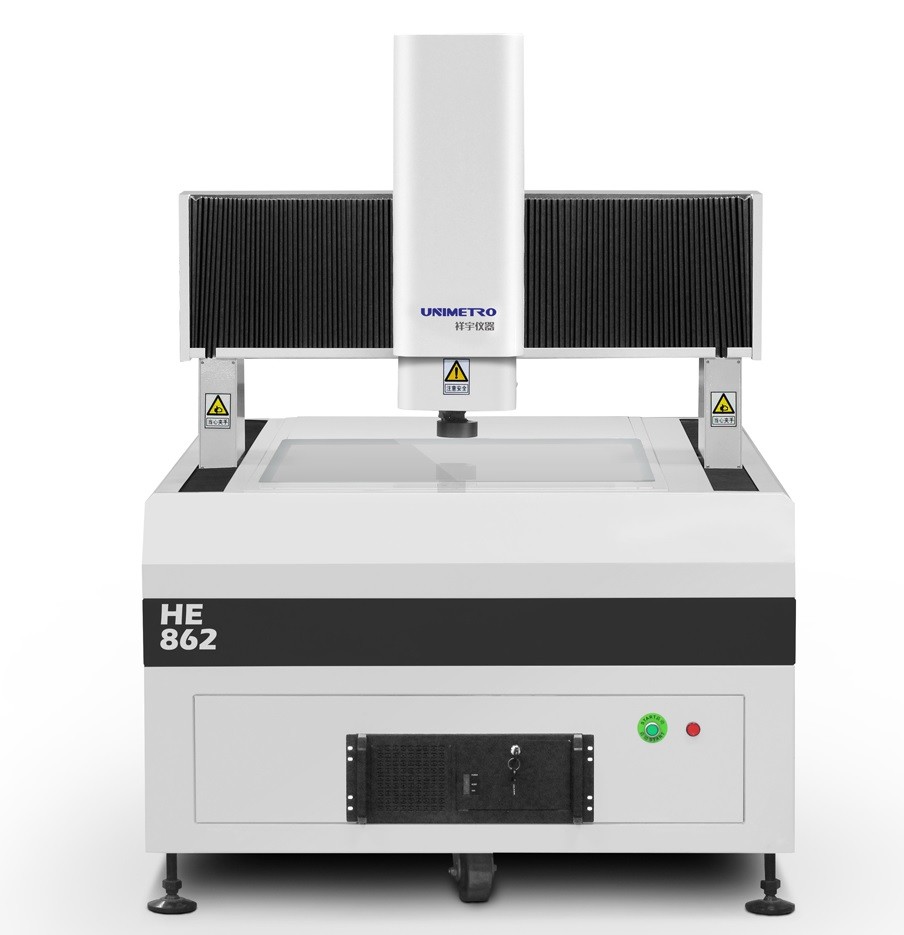

Большой размер измерительная машина видение быстрое движение PCB LCD видение измерительная система 2



Параметры



Модель ХЭ-76 ХЭ-108 ХЭ-1210 ХЭ-1512 ХЭ1515 ХЭ1717
Размер (мм)

1500*1600*

1800

1800*1800*

1800

2000*2000*

1800

2300*2200*

1800

2300*2500*

1800

2500*2700*

1800

Измеряя ряд (мм) С 700 1000 1200 1500 1500 1700
И 600 800 1000 1200 1500 1700
З 150
Измеряя точность (ум) 3+Л/100 5+Л/100 8+Л/100
Вес (КГ) 1800 2500 3000 3800 4500 5500
Изображение и измеряя система Камера Промышленное камера ККД цвета ранга 1/2»
Линзы объектива Объектив ручные детентед объектив с переменным фокусным расстоянием/объектив 0.7-4.5С/Навитар Аутозоом для варианта
Увеличение 33-195С
Поле зрения 8.1-1.3
Расстояние деятельности 108мм
Измеряя разрешение 0.001мм
Линейное разрешение масштаба 1ум/0.5ум/0.25ум/0.1ум для опционного
Вынуждающая система Полное управление КНК конц-петли, мотор сервопривода АК, ось 3 автоматическая и программабле, управление кнюппеля, управление клавиатуры
Измеряя программное обеспечение Рациональное программное обеспечение Вуэ 3Д составное измеряя
Освещение Программабле 8 разделов звенят СИД для поверхностного света, СИД кольца 40 разделов для варианта, света контура СИД параллельного, коаксиального света для варианта.
Электропитание 220В±10% (АК) 50Хз, заземляя с ресистансе≦4Ω необходимо
Рабочая Среда Температура: 18-24°К, влажность: 30%-75%, избегите вибрации
