| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | UNIMETRO |
| Сертификация: | CE,ISO |
| Номер модели: | УЛЬТРА |
| Количество мин заказа: | 1 |
| Цена: | Discussible |
| Упаковывая детали: | деревянный случай |
| Время доставки: | 15~20 дней работы |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 20 в месяц |
| Название продукта: | Видео- измеряя система | Размер: | 1750*920*1700mm |
|---|---|---|---|
| Измеряя ряд: | 400*300*200мм | Измеряя точность: | 2.5+L/200um |
| Повторимость: | 2.5um | Линейное разрешение масштаба: | 0.1um |
| Вынуждающая система: | Управление CNC, управление вынуждающей системы сервопривода AC конц-петли, кнюппеля, мыши или клавиа | Освещение: | Свет контура СИД Programmable света кольца СИД 8 разделов параллельный |
| Выделить: | дисплей цифрового отсчета,системы отсчета dro,Модернизированная система программного обеспечения видео- измеряя |
||

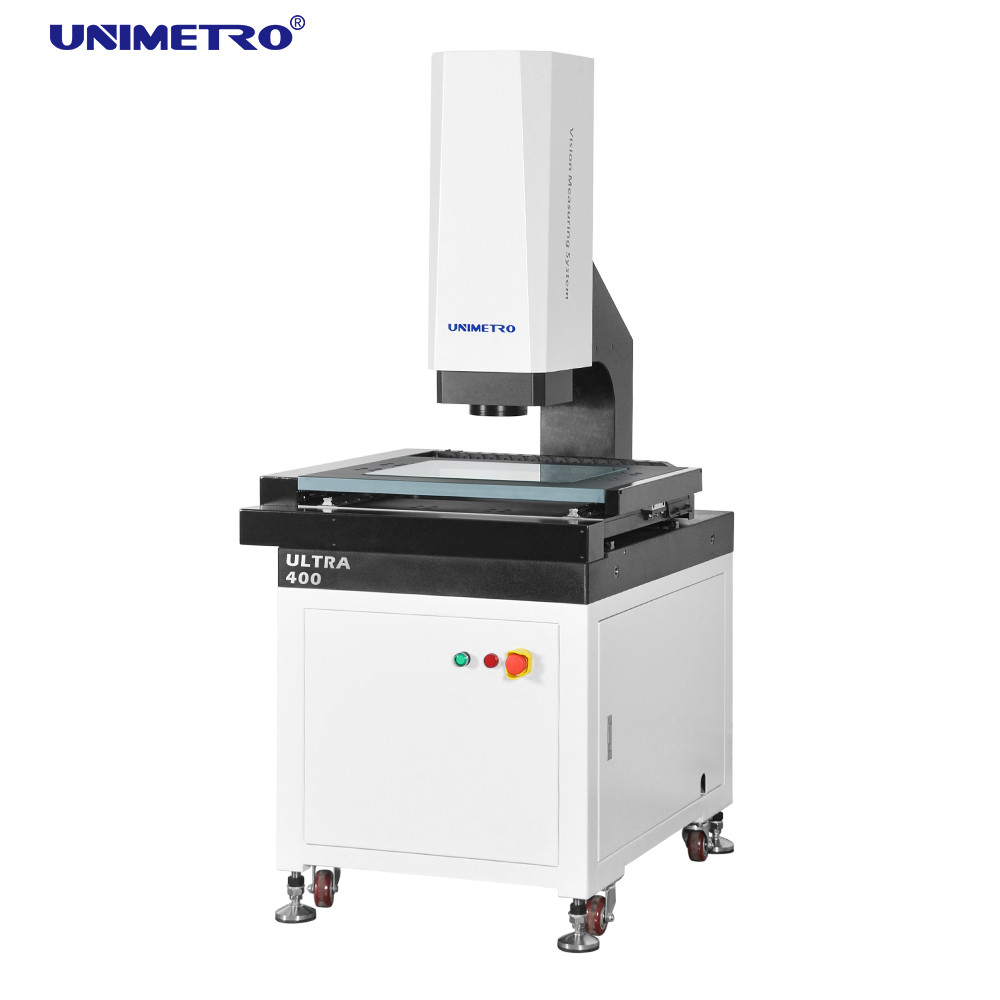

УЛЬТРА система серии видео- измеряя машина консольного зрения высокой точности полностью автоматического измеряя развитая для измерения GD&T с управлением 3 осей автоматическим моторизованным. Она оборудовала с автоматический фокусировать, автоматический освещая контролем, и автоматическим движением конфигурации оборудования и программного обеспечения для того чтобы сделать измерение линейных и геометрических размеров быстро и точно.
Характеристики
◆Качественное управление деталей
Основание гранита Ø и столбец, превосходная стабильность;
Этап работы Ø алюминиевый, делает контроль за движением быстро реагируя и гибкий;
Этап работы Ø с анти--царапиной трудной оксидации поверхностной обрабатывая;
Стандарт Ø с проводником точности линейным, меля винтом шарика и сервоприводом etc. AC мотором, обеспечить точность и стабильность системы движения;
Ø интегрировало систему управления, врезанную с контролем за движением, и все управление сигнала как освещение и линейное чтение масштаба, обеспечивает что представление машины весьма стабилизировано.
◆Конфигурация высокой эффективности
Режим автоматического управления CNC Ø XYZ трехосный и точный располагать;
Масштаб высокой точности Ø 0,1 um стеклянный линейный для обеспечения располагая точности и точности измерения системы;
Цветная камера разрешения Ø GIGA высокая для того чтобы отвечать потребностямы ясного замечания и точного измерения;
Объективу с переменным фокусным расстоянием щелчка высоко-разрешения Ø 6.5x, точному удваивать и одно раз коррекция пиксела только;
Ø с освещением СИД programmable разделения кольца 8 поверхности 5 холодным и оконтурить освещение СИД параллельное и встроенную умную светлую регулировку, оно может режим автоматического управления яркость в разделении 8 и осуществляет ровную регулировку яркости 256 умно.
◆Гибкий expansibility
Типы ØMulti внеконтактных датчиков и быстрая fixturing система для варианта, который может удовлетворять различное измеряя требование от различных клиентов
Свет кольца СИД цвета ØMavable доступен для УЛЬТРА серии, которая делает серию гибкий и сильный к различным частям с различными видами материалов или форм, предлагает более сильное измеряя применение.
ØThanks к гибкому expansibility УЛЬТРА серии, оно совместимый с зондом касания, внеконтактными измеряя датчиками и рука робота, сильно увеличивает измеряя эффективность.
Введение функций
-- Программное обеспечение предусматривает точный фокусировать, быстро фокусирующ и отображает функции измерения, и точность повторения может достигнуть 3um (над оптически увеличением 2x).
-- Программное обеспечение обеспечивает разнообразие режимы контроля за движением для удобной и быстрой располагая деятельности.
1. ручка деятельности; 2. средний щелчок в окне изображения; 3. средний щелчок в рисуя окне; 4. окно списка элемента движения к элементу; 5. мышь щелчка в окне контроля за движением; 6. средняя кнопка мыши в просматривая окне; 7. средняя кнопка мыши в окне карты; 8. значение координаты входного сигнала.
-- Программное обеспечение обеспечивает разнообразие функции исправления ошибки системы, как: линейная компенсация, компенсация раздела, компенсация ошибки Perpendicularity, компенсация ошибки прямоты z-оси, компенсация ошибки объектива разбивочная смещенная, обеспечить что точность любого положения в плоскости XY может достигнуть 2um.
-- Поддержки программы добавление простого зонда на основании измерения изображения для того чтобы осуществить простое измерение размера 3D и линии допуска структуры.
-- Программное обеспечение может импортировать взгляд навигации, нажимает на среднюю кнопку мыши, и обнаруживает местонахождение положение, который нужно испытать удобно и быстро.
Параметры
| Модель |
УЛЬТРА 300 |
УЛЬТРА 400 |
УЛЬТРА 500 |
УЛЬТРА 600 |
|
|
Перемещение X/Y-axis (mm) |
300x200 |
400x300 |
500x400 |
600x500 |
|
|
перемещение Z-оси |
200mm (смогите быть поднято согласно требованиям клиентов) |
||||
|
Масштаб оси X/Y/Z-3 линейный |
Стеклянное линейное разрешение масштаба: 0.1um |
||||
|
Режим наведения |
Проводник точности линейный, двухпутевой двойной проводник слайдера. |
||||
|
Режим деятельности |
Регулятор кнюппеля, деятельность мыши, автоматическая программа обнаружения. |
||||
|
Точность |
XYZ-ось: ≤2.5+L/200um |
||||
|
Повторимость |
±2.5um |
||||
|
Видео- система |
CCD |
Высокое определение 1/3" камера CCD цвета |
|||
|
Объектив |
6.5X продолжают объектив с переменным фокусным расстоянием щелчка; Оптически увеличение: 0.7X-4.5X; Видео- увеличение: 26X~172X (21,5" монитор) |
||||
|
Система освещения |
Контур |
Освещение контура СИД параллельное |
|||
|
Поверхность |
0~255 освещение поверхности СИД разделения кольца 8 Stepless регулируемое 5 |
||||
|
Увеличение |
0.7X~4.5X |
||||
|
Измеряя программное обеспечение |
Программное обеспечение UNIMETRO 2D полностью автоматическое измеряя |
||||
|
Емкость нагрузки |
±2.5um |
||||
|
Рабочая Среда |
25Kg |
||||
|
Электропитание |
Температура 20℃±2℃, ряд влажности<2> |
||||
|
Ddimension (W*D*H) (mm) |
220V/50Hz/10A |
||||
|
Ddimension (W*D*H) (mm) |
1600*780*1700 |
1750*920*1700 |
1900x1080x1700 |
1050*1280*1700 |
|
|
Чистый вес (kg) |
380 |
450 |
600 |
800 |
|
ble>
* l измеряет длину (mm), механическую точность Z-оси и точность фокуса связана с поверхностью workpiece.
* увеличение приближенная величина, связано с размером монитора и разрешения.
* область видимости (mm) = (diagonal*Horizontal*Vertical)
* задача 0.5X или 2X опционные доступные, и осуществляет увеличение изображения: 13X~86X или 52X~344X.
