Система визуального измерения с большим диапазоном и высокой точностью для контроля размеров

Система измерения зрения высокой точности большого диапазона для измерения размеров

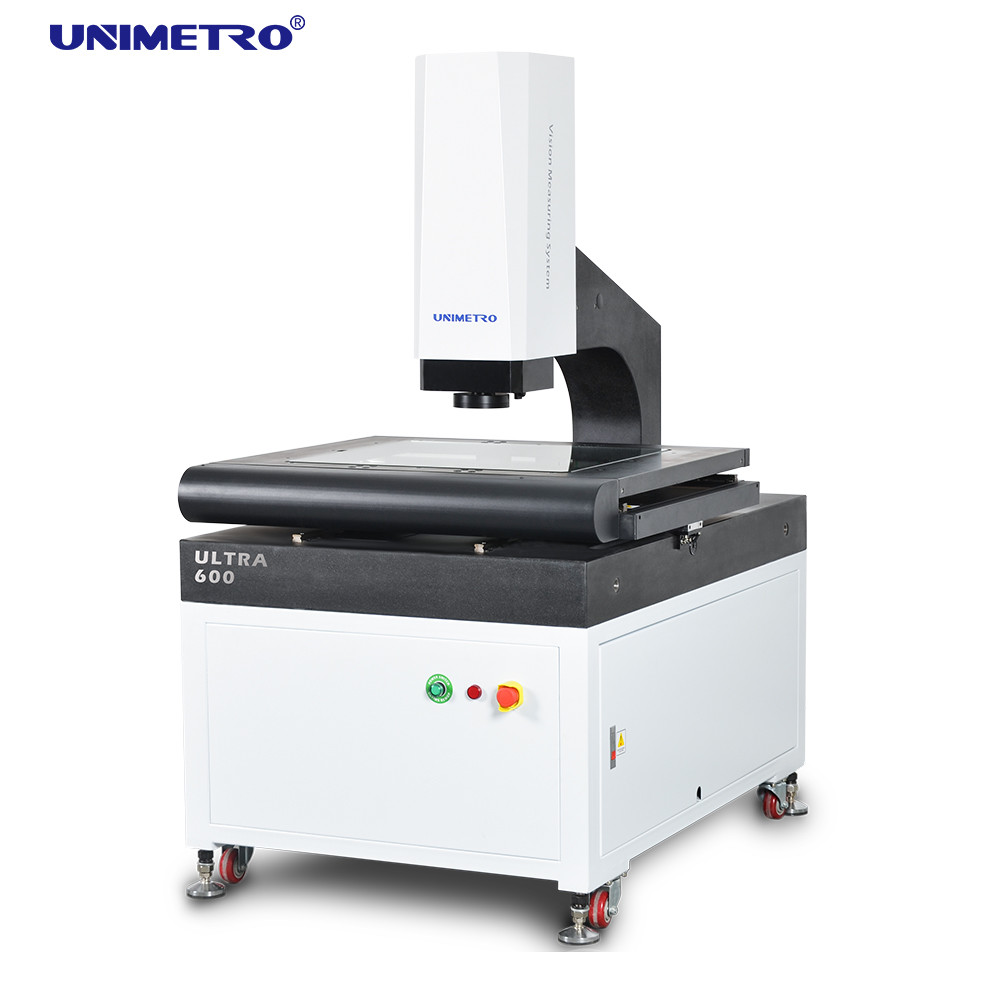

Система видеоизмерения серии ULTRA представляет собой консольную высокоточную полностью автоматическую машину для видеоизмерений, разработанную для измерений GD&T с 3-осевым автоматическим моторизованным управлением. Он оснащен автоматической фокусировкой, автоматическим управлением освещением и автоматическим перемещением аппаратной и программной конфигурации для быстрого и точного измерения линейных и геометрических размеров.

Функции

◆ Контроль качества

Ø Гранитное основание и колонна, отличная стабильность;

Ø Алюминиевый рабочий стол обеспечивает быстрое реагирование и гибкость управления движением;

Ø Рабочий этап с жесткой оксидной обработкой поверхности, защищающей от царапин;

Ø Стандарт с прецизионной линейной направляющей, шлифовальным шариковым винтом, серводвигателем переменного тока и т. д. для обеспечения точности и стабильности системы движения;

Ø Интегрированная система управления, встроенная в управление движением, а также управление всеми сигналами, такими как освещение и считывание линейной шкалы, обеспечивает чрезвычайно стабильную работу машины.

◆ Высокопроизводительная конфигурация

Ø XYZ трехосное автоматическое управление с ЧПУ и точное позиционирование;
Высокоточная стеклянная линейная шкала диаметром 0,1 мкм для обеспечения точности позиционирования и точности измерения системы;
Ø Цветная камера высокого разрешения GIGA для четкого наблюдения и точных измерений;
6,5-кратный зум-объектив с высоким разрешением, требуется только точное удвоение и однократная коррекция пикселей;
Ø Благодаря программируемому поверхностному 5-кольцевому светодиодному освещению с 8 делениями и контурному светодиодному параллельному освещению, а также встроенной интеллектуальной регулировке света, он может автоматически управлять яркостью с 8 делениями и осуществлять интеллектуальную регулировку яркости на 256 уровнях.

◆ Гибкая расширяемость

ØМульти типы бесконтактных датчиков и система быстрой фиксации доступны на выбор, что может удовлетворить различные требования к измерениям от разных клиентов.
ØДля серии ULTRA доступен цветной светодиодный кольцевой светильник Mavable, который делает серию более гибкой и мощной для различных деталей из разных материалов или форм, предлагает более мощное измерительное применение.
ØБлагодаря гибкой возможности расширения серии ULTRA она совместима с сенсорными датчиками, бесконтактными измерительными датчиками и манипуляторами робота, что значительно повышает эффективность измерения.

Функции Введение

-- Программное обеспечение обеспечивает функции точной фокусировки, быстрой фокусировки и измерения изображения, а точность повторения может достигать 3 мкм (более 2-кратного оптического увеличения).
-- Программное обеспечение предоставляет различные режимы управления движением для удобного и быстрого позиционирования.
1. Ручка управления; 2. Щелкните средней кнопкой мыши в окне изображения; 3. Щелкните средней кнопкой мыши в окне рисования; 4. Переместить окно списка элементов на элемент; 5. Щелкните мышью в окне управления движением; 6. Средняя кнопка мыши в окне сканирования; 7. Средняя кнопка мыши в окне карты; 8. Введите значение координат.
-- Программное обеспечение обеспечивает различные функции исправления системных ошибок, такие как: линейная компенсация, компенсация сечения, компенсация ошибки перпендикулярности, компенсация ошибки прямолинейности оси Z, компенсация ошибки смещения центра линзы, чтобы гарантировать, что точность любого положения в плоскости XY может достигать 2 мкм.
-- Программное обеспечение поддерживает добавление простого датчика на основе измерения изображения для простого измерения трехмерных размеров и допусков по линиям конструкции.
-- Программное обеспечение может импортировать вид навигации, щелкнуть средней кнопкой мыши и удобно и быстро найти положение для проверки.

Параметры

* L — длина измерения (мм), механическая точность оси Z и точность фокусировки зависят от поверхности заготовки.

* Увеличение является приблизительным и зависит от размера монитора и разрешения.

* Поле зрения (мм) = (диагональ*горизонтальная*вертикальная)

* Опционально доступен объектив с увеличением 0,5X или 2X, обеспечивающий увеличение изображения: 13X~86X или 52X~344X.

Информация о компании

Наш клиент и агент

Часто задаваемые вопросы
В1: вы фабрика или торговая компания?
A1: Мы являемся фабрикой и даем вам самый быстрый ответ в течение 24 часов.
В2: Чем в основном занимается ваша компания?
A2: В основном мы производим измерительные машины Vision, координатно-измерительные машины, приспособления CMM и VMM и т. д.
В3: Как выбрать подходящую спецификацию?
A3: Если вы сообщите нам о разнообразии и размере измеряемого продукта, наша профессиональная команда посоветует вам измерительный прибор подходящих характеристик.
В4: принимаете ли вы индивидуальное обслуживание?
А4: Обязательно! Мы можем предоставить не только типовые машины, но и машины, адаптированные к потребностям клиента.
В5: какой у вас гарантийный срок?
A5: гарантийный срок нашей продукции составляет 1 год. Качество нашей продукции очень стабильное, и у нас есть значительно улучшены некоторые хрупкие детали. Вы можете быть уверены в качестве нашей продукции.
