Моторизованный свет контура параллели репроектора профиля компаратора Бенхтоп оси з оптически

Моторизованный свет контура параллели репроектора профиля компаратора Бенхтоп оси з оптически

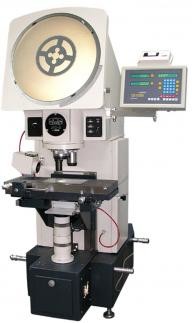

Motorized Z Axis Benchtop Optical Comparator Profile Projector Parallel Contour Light

Подробная информация о продукте:

Место происхождения: Китай
Фирменное наименование: UNIMETRO
Номер модели: UNPJ3-C/D

Оплата и доставка Условия:

Количество мин заказа: 1
Упаковывая детали: Деревянные случай
Время доставки: 15 дней работы
Условия оплаты: T/T
Поставка способности: 5 в месяц
Онлайн консультант
Подробное описание продукта
Движение оси z: Моторизованное движение этапа работы, Размер этапа работы (mm): 640 x 228
Стеклянный размер (mm): 250 x 156 Ряд освещения (mm): 250 x 150
Измеряя ряд (mm): 200 x 100 Фокусируя ряд (mm): 0-80



Моторизованная света контура параллели репроектора профиля оси з загрузка оптически тяжелая



Особенности



Большой этап работы, тяжелая загрузка, большой измеряя ряд.

Работая движение этапа, моторизованный контроль, легкая деятельность.

Оптическая система телесентрик, используя параллельное освещение, низкая измеряя ошибка.

Башенка объектива высокой точности, легкое изменение увеличения, точный размещать.

Внутренний регулировать света контура, умная структура.

Включая стандартные аксессуары приспособления как тип сторонник в, сторонники штаног.

Серия УНПДЖ3-Д включает сильную функциональную систему цифрового отсчета и мини принтер.

Серия УНПДЖ3-К включает ПК и измеряя программное обеспечение.



Параметры



Экран репроектора



Диаметр экрана: 500мм

Вращая ряд: 0 до 360 градусов

Вращая разрешение угла: 1'

Вращая измеряя точность: 6'



Работая этап



Размер этапа работы (мм) 640 кс 228
Стеклянный размер (мм) 250 кс 156
Ряд освещения (мм) 250 кс 150
Измеряя ряд (мм) 200 кс 100
Фокусируя ряд (мм) 0-80
Разрешение (мм) 0,001
Измеряя точность 4+Л/25ум (л измеряя длина, блок: мм)
Максимальная загрузка (кг) 15



Объектив



Увеличение 10С 20С 50С 100С
Ряд взгляда φ50мм φ25мм φ10мм φ5мм
Расстояние деятельности 135мм 87мм 52мм 24мм



Ошибка увеличения: 0,08%



Держатель штаног

Максимальн Диаметр: 115мм

Максимальная длина: 300мм



Освещение



Свет контура и свет поверхности: Лампа галоида 12В100В



Рабочая Среда



20℃±5℃, влажность 40%-70%РХ

Работая размер (мм): 1340 кс 800 кс 1960

Вес: 1000кг



Применение



Типичное применение: Автомобиль, валы, подшипник мотора, клапаны, тормозя пусковая площадка, трубки, отклонитель, инжектор газа; электроника, соединители, ПКБ, крышки мобильного телефона, кнопки прессы, для размера и измерять отверстий; резиновая индустрия, резиновое кольцо, резиновая штанга; механический, для потоков, винты, лезвие мотора, шестерни, инструменты; индустрия часов и дозоров, подшипники, шестерни, индикаторы; авиация, турбинка, электронные блоки, подшипники.
