1Введение: Соответствие метрологических инструментов современным требованиям производства

Выбор между координатной измерительной машиной (CMM) и измерительной машиной зрения (VMM, также называемой видеоизмерительной машиной) никогда не является упрощенным сравнением лучше или хуже.В современной промышленной метрологии, выбор оборудования - это очень индивидуальное решение, продиктованное точной геометрией деталей, строгостью толерантности, производительностью производства, свойствами материалов, условиями окружающей среды мастерской,и глобальные обязательства по соблюдению стандартов качества.

Производители из автомобильной промышленности, аэрокосмической промышленности, производства точных форм, производства медицинских изделий, печатных плат и микроэлектроники,и высокоточные штамповки промышленности регулярно оценивают эти две доминирующие системы измерений инспекции во время модернизации производственной линииПо мере ускорения миниатюризации компонентов и все более строгих глобальных стандартов качества ISO/ASME,один вопрос постоянно направляет стратегии закупок метрологии во всем мире:CMM vs Vision Measuring Machine

Размерная метрология служит основой стабильного, надежного качества производства.Контактное зондирование CMM и бесконтактная оптическая инспекция VMM обращаются к совершенно различным отраслевым проблемным точкамДля инженеров по качеству, команд по закупкам и менеджеров по производствувсестороннее понимание их основных различий, технические преимущества и эксплуатационные ограничения имеет решающее значение для максимизации рентабельности инвестиций оборудования, сокращения времени цикла инспекции и создания полностью отслеживаемых систем контроля качества, готовых к аудиту.

Как окончательная страница SEO для глобальной промышленной метрологии, это руководство предоставляет углубленный анализ принципов работы CMM и VMM, критериев точности, стандартов соответствия,Реальные промышленные приложения, общие затраты на владение и функциональные рамки принятия решений.Эта статья позволяет промышленным командам выбирать наиболее экономически эффективные, высокопроизводительное метрологическое оборудование для их конкретных рабочих процессов.

2Что такое координатная измерительная машина (CMM)?

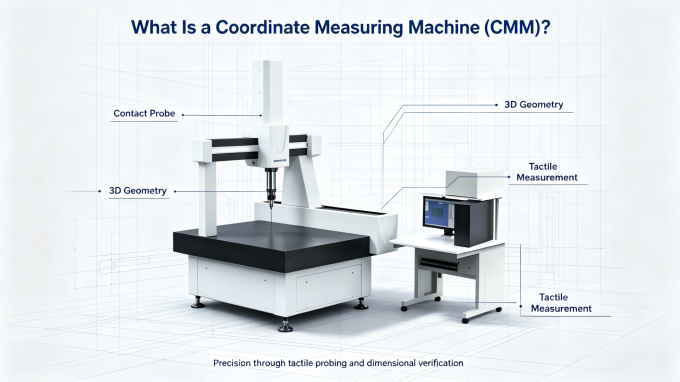

Координатно-измерительная машина (CMM) - это высокоточная 3D контактная метрологическая система, предназначенная для захвата точных данных пространственных координат X / Y / Z посредством физического контакта зонды с поверхностями заготовки.Собирая тысячи точных координатных точек по целевым компонентам, система реконструирует полные геометрические профили и проверяет соответствие измерений с оригинальными моделями САПР,обеспечение исключительной долгосрочной повторяемости и стабильности измерений в сложных производственных средах.

Широко признанныйзолотой стандарт для высокоточной 3D-инспекции, CMM специально разработаны для комплексной объемной геометрической проверки и строгой проверки GD&T (Geometric Dimensioning and Tolerancing).Они незаменимы для отраслей промышленности, регулируемых сверхстрогими требованиями к толерантности., сложные конструкции структурных компонентов и строгие проверки качества со стороны третьих лиц.

Промышленность и запчасти для применения CMM

Технология CMM доминирует в высокоточных производственных секторах, которые требуют проверенной 3D геометрической точности и отслеживаемых качественных данных:

• Автомобильная промышленность: Основные компоненты силовой установки, агрегаты шасси, блоки двигателя и конструктивные автомобильные части

• Аэрокосмическая: Структурные ковки, высокоточные литья, сложные композитные компоненты и критически важные для полета материалы

• Точная обработка: специально изготовленные с помощью станков с ЧПУ валы, промышленные приспособления, инструментальные плиты и специальные механические компоненты

• Производство форм и штампов: Впрыскивающие формы, высокоточные штамповые штампы и специальные промышленные инструменты

• Медицинские изделия: высокоточные хирургические имплантаты, ортопедическое оборудование и регулируемые медицинские конструктивные компоненты

• Энергетика и тяжелая промышленность: Тяжелое промышленное оборудование, компоненты энергетического оборудования и механические конструктивные части

Основные возможности инспекции КММ

Развитое программное обеспечение CMM позволяет проводить полномасштабную измеренную проверку, соответствующую мировым промышленным стандартам, охватывающую все критические требования геометрических измерений:

• Точная проверка общих линейных размеров, допустимых толщины и пространственных смещений

• Завершить анализ GD&T в соответствии с ASME Y14.5 и ISO GPS, включая положение, параллелизм, перпендикулярность, концентричность, плоскость и допустимость профиля поверхности.

• Точное измерение глубоких отверстий, внутренних полостей, подрезов и полностью закрытых элементов, недоступных для оптических систем

• Комплексное подтверждение пространственных позиционных отношений между десятками отдельных элементов

• Создание готовых к аудиту и полностью отслеживаемых отчетов о измерениях, подтверждающих сертификацию лаборатории по стандарту ISO 17025

Современные промышленные платформы CMM поддерживают автоматическое выравнивание моделей CAD, автоматизированные последовательности измерений партий и бесшовную интеграцию данных с корпоративными системами управления качеством (QMS),оптимизация цифрового контроля качества для интеллектуальных производственных процессов.

3Что такое измеритель зрения (VMM / видеоизмеритель)?

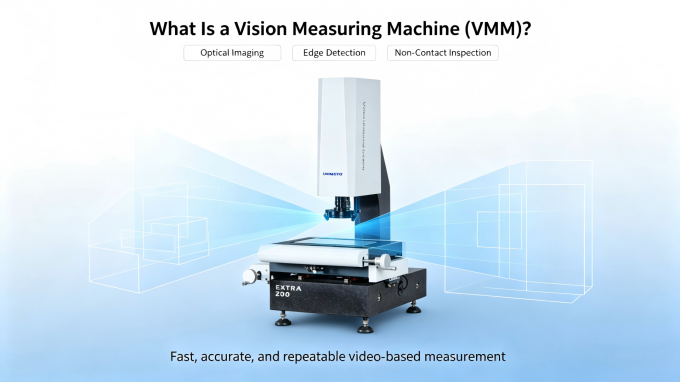

Измеритель зрения (VMM), также известный как видеоизмеритель или измеритель оптических координат,является полностью бесконтактной системой точного контроля, оснащенной промышленными камерами высокого разрешения, высокоточные телецентрические линзы, и передовые алгоритмы обработки изображений, управляемые ИИ.Системы VMM не допускают физического контакта с заготовкой во время проверки, полностью исключая риск царапины поверхности, изгиба или деформации материала для хрупких компонентов.

Визовые измерительные машины являются предпочтительным решением для массового производства больших объемов и микрокомпонентных инспекционных рабочих процессов.гибкий, или легко деформируемых плоских деталей компоненты, где физический контакт с микро-зондами CMM неизбежно может привести к повреждению, размерному искажению или производственному лому.

Основные отрасли применения VMM: промышленность и запчасти

Технология VMM специализируется на микроточном, высокопроизводительном осмотре легких, деликатных промышленных компонентов:

• Микроэлектроника и полупроводники: Миниатюрные носители чипов, компоненты полупроводниковых упаковок и микроэлектронные комплектующие

• Печатные платы и схемы: жёсткие и гибкие печатные платы, микрополюсы и сверхтонкие отпечатки

• Точная штамповка: Ультратонкие металлоломбирующие детали, металлические фольги и микротонкостенные компоненты

• Точные пластмассы и каучук: Мягкий силикон, тонкие пластиковые формованные детали и гибкие высокоточные компоненты

• Потребительская электроника: Миниатюрные внутренние конструктивные части для носимых устройств, смартфонов и компактного электронного оборудования

• Медицинские микрокомпоненты: Малые одноразовые медицинские изделия и микроточности медицинских структурных частей

Основные возможности инспекции ВММ

Стандартные системы VMM специализируются на сверхбыстрых 2D-измерениях контуров, в то время как модернизированные мультисенсорные VMM-устройства интегрируют лазерные высотовые зонды для обеспечения ограниченного высокоточного 3D-профилирования высоты:

• Высокая точность измерения контуров 2D-краев, расстояния между отверстиями, размеров отверстий и угловых особенностей

•
