Камера пути ХД скольжения автоматического света кольца СИД цвета измерительной системы зрения передвижного линейная

Основная информация
Место происхождения: Китай
Фирменное наименование: UNIMETRO
Сертификация: CE,ISO
Номер модели: Ультра
Количество мин заказа: 1
Цена: Discussible
Упаковывая детали: Деревянные случай
Время доставки: 5 дней работы
Условия оплаты: T/T
Поставка способности: 30 в месяц
Подробная информация
Название продукта: измерительная система зрения Движение: X, y, z автоматический
Освещение: СИД цвета передвижное звенит светлый раздел 40 Камера: Промышленная камера CCD цвета ранга
Линейное разрешение масштаба: 0.1um расстояние деятельности: 108mm
Точность: 2.5+L/200um Повторимость: 2.5um
Освещение: Programmable свет поверхности кольца СИД 8sections,
Высокий свет:

машина зрения измеряя

,

система измерения зрения


Характер продукции

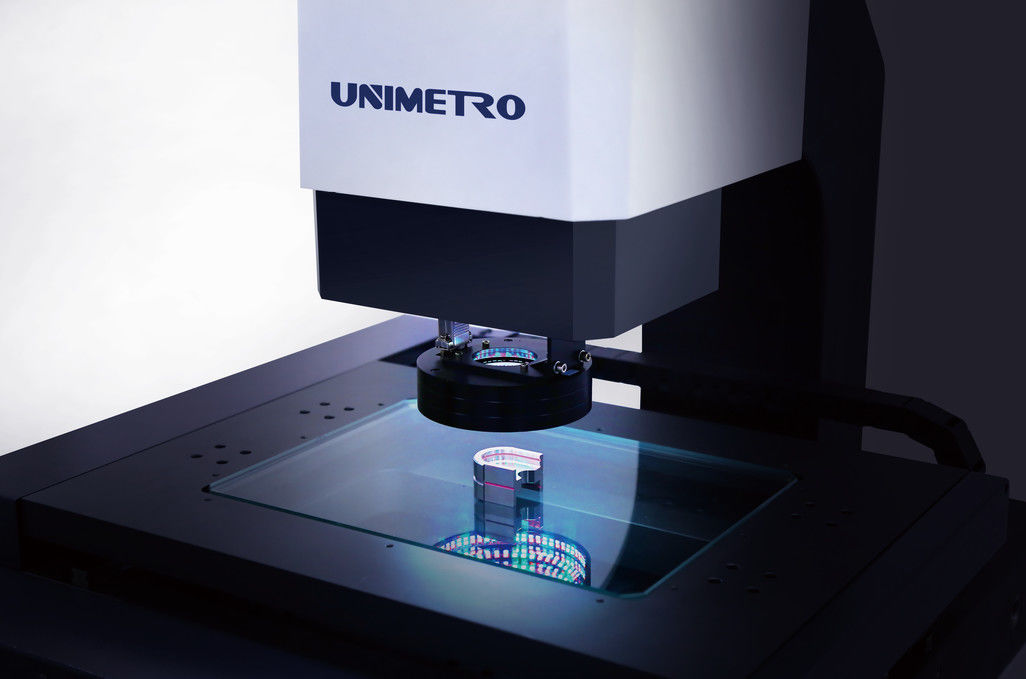

Камера пути HD скольжения автоматического света кольца СИД цвета измерительной системы зрения передвижного линейная





УЛЬТРА измерительная система зрения серии машина консольного зрения высокой точности полностью автоматического измеряя развитая для измерения GD&T с трехосным автоматическим моторизованным контролем. Она оборудовала с автоматический фокусировать, автоматический освещая контролем, и автоматическим движением конфигурации оборудования и программного обеспечения для того чтобы сделать измерение линейных и геометрических размеров быстро и точно.





<>Характеристики продукта

Качественное управление деталей
1) основание гранита и столбец, превосходная стабильность;
2) алюминиевый этап работы, делает контроль за движением быстро реагируя и гибкий;
3) этап работы с анти--царапиной трудной оксидации поверхностной обрабатывая;
4) стандарт с проводником точности линейным, меля винтом шарика и сервоприводом etc. AC мотором, обеспечить точность и стабильность системы движения;
5) интегрированная система управления, врезанная с контролем за движением, и всем управлением сигнала как освещение и линейное чтение масштаба, обеспечивает что представление машины весьма стабилизировано.

Конфигурация высокой эффективности
1) режим автоматического управления CNC XYZ трехосный и точный располагать;
2) 1 um масштаб высокой точности стеклянный линейный для обеспечения располагая точности и точности измерения системы;
3) цветная камера разрешения GIGA высокая для того чтобы отвечать потребностямы ясного замечания и точного измерения;
4) объективу с переменным фокусным расстоянием щелчка высоко-разрешения 6.5x, точному удваивать и одно раз коррекция пиксела только;

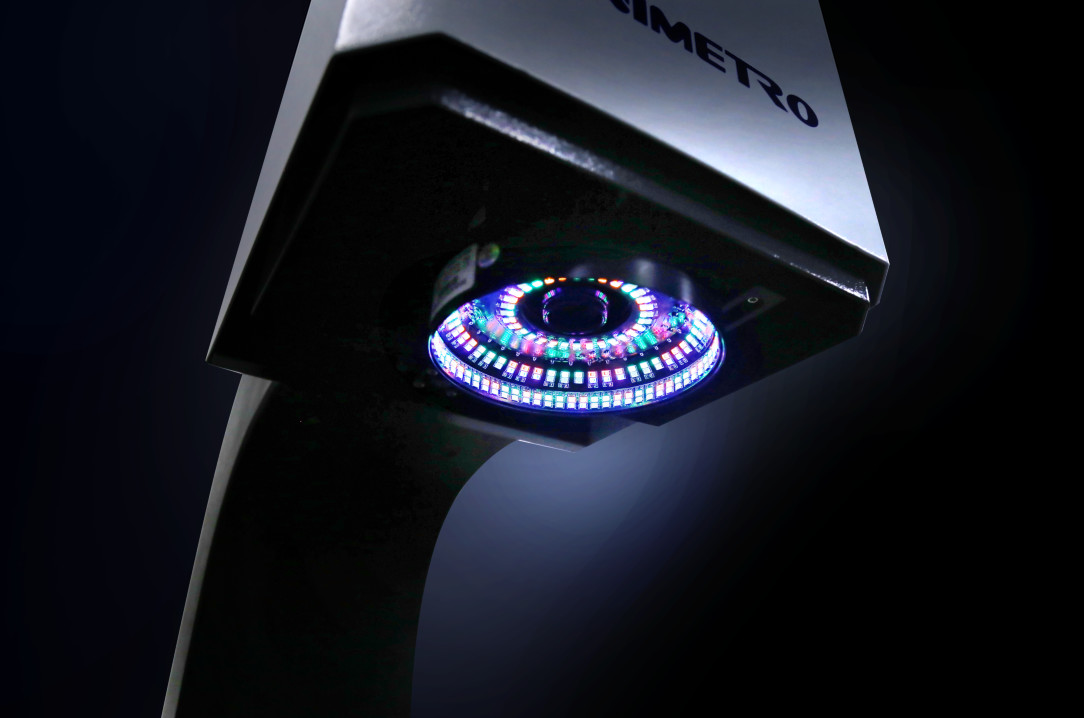

5) с освещением СИД programmable разделения кольца 8 поверхности 5 холодным и оконтурить освещение СИД параллельное и встроенную умную светлую регулировку, она может режим автоматического управления яркость в разделении 8 и осуществляет ровную регулировку яркости 256 умно.

Камера пути ХД скольжения автоматического света кольца СИД цвета измерительной системы зрения передвижного линейная 0
Эффективное программное обеспечение измерения
1) с программным обеспечением RationalVue Внешн-массива составным измеряя, УЛЬТРА серия способна для предложения функции сильной смеси 2D/3d измеряя;
2) простой и легкий для того чтобы понять интерфейс деятельности делает измерение простой и эффективный;
3) автоматическая программа измерения может быть набором для выполнения измерения серии эффективно и быстрого.

Гибкий expansibility
1) Multi типы внеконтактных датчиков и быстрая fixturing система для варианта, который может удовлетворять различное измеряя требование от различных клиентов
2) свет кольца СИД цвета Mavable доступен для УЛЬТРА серии, которая делает серию гибкий и сильный к различным частям с различными видами материалов или форм, предлагает более сильное измеряя применение.
3) спасибо гибкий expansibility УЛЬТРА серии, он совместим с зондом касания, внеконтактными измеряя датчиками и рука робота, сильно увеличивает измеряя эффективность.





Параметры

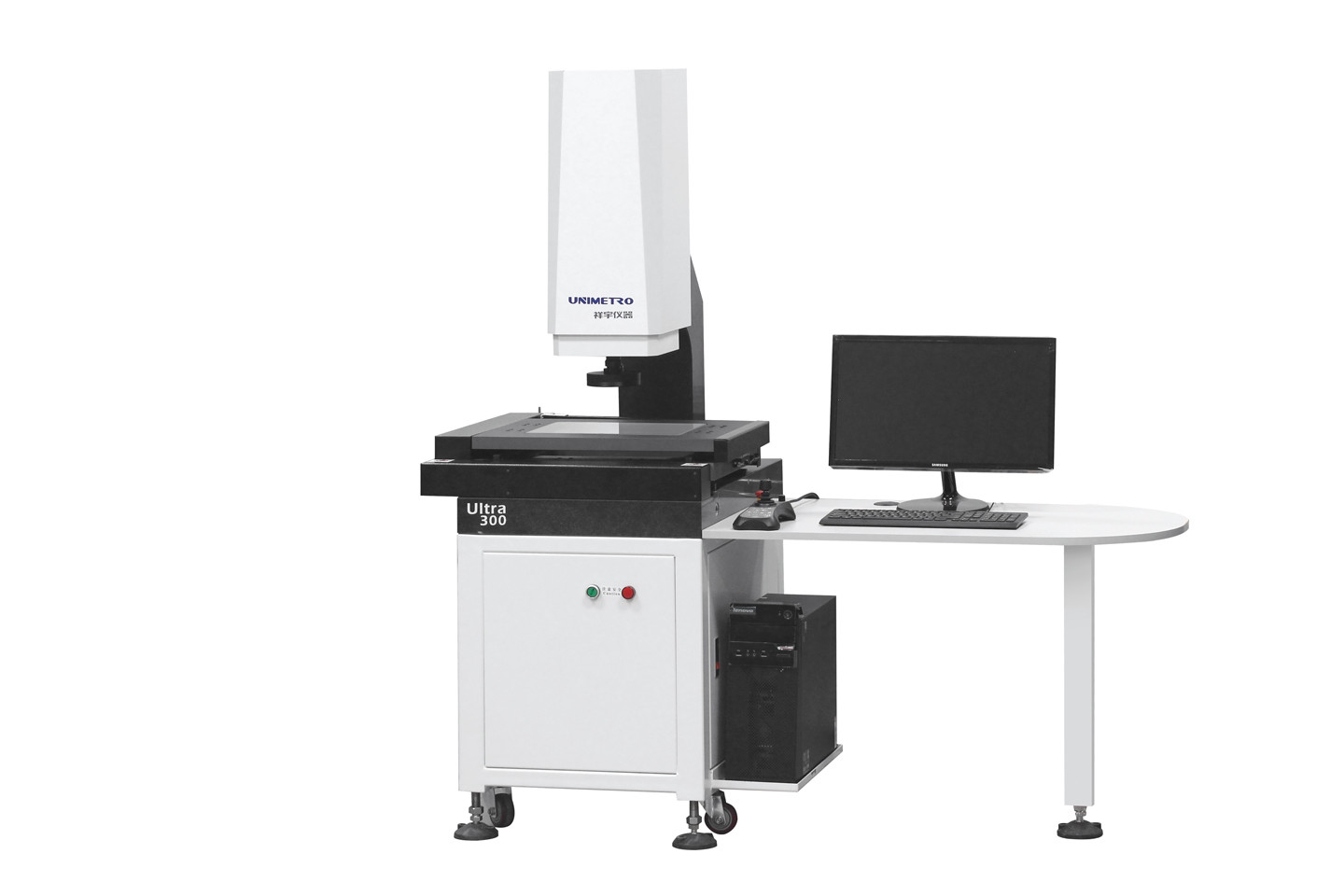

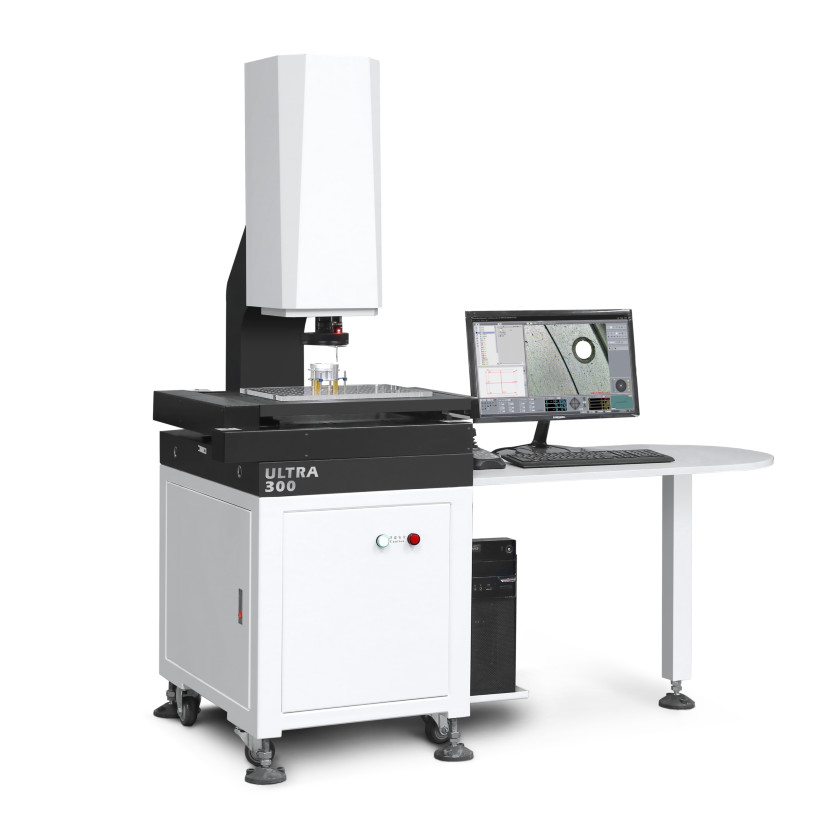

Модель

УЛЬТРА 300

УЛЬТРА 400

УЛЬТРА 500

УЛЬТРА 600

Перемещение X/Y-axis (mm)

300x200

400x300

500x400

600x500

перемещение Z-оси

200mm (смогите быть поднято согласно требованиям клиентов)

Масштаб оси X/Y/Z-3 линейный

Стеклянное линейное разрешение масштаба: 0.1um

Режим наведения

Проводник точности линейный, двухпутевой двойной проводник слайдера.

Режим деятельности

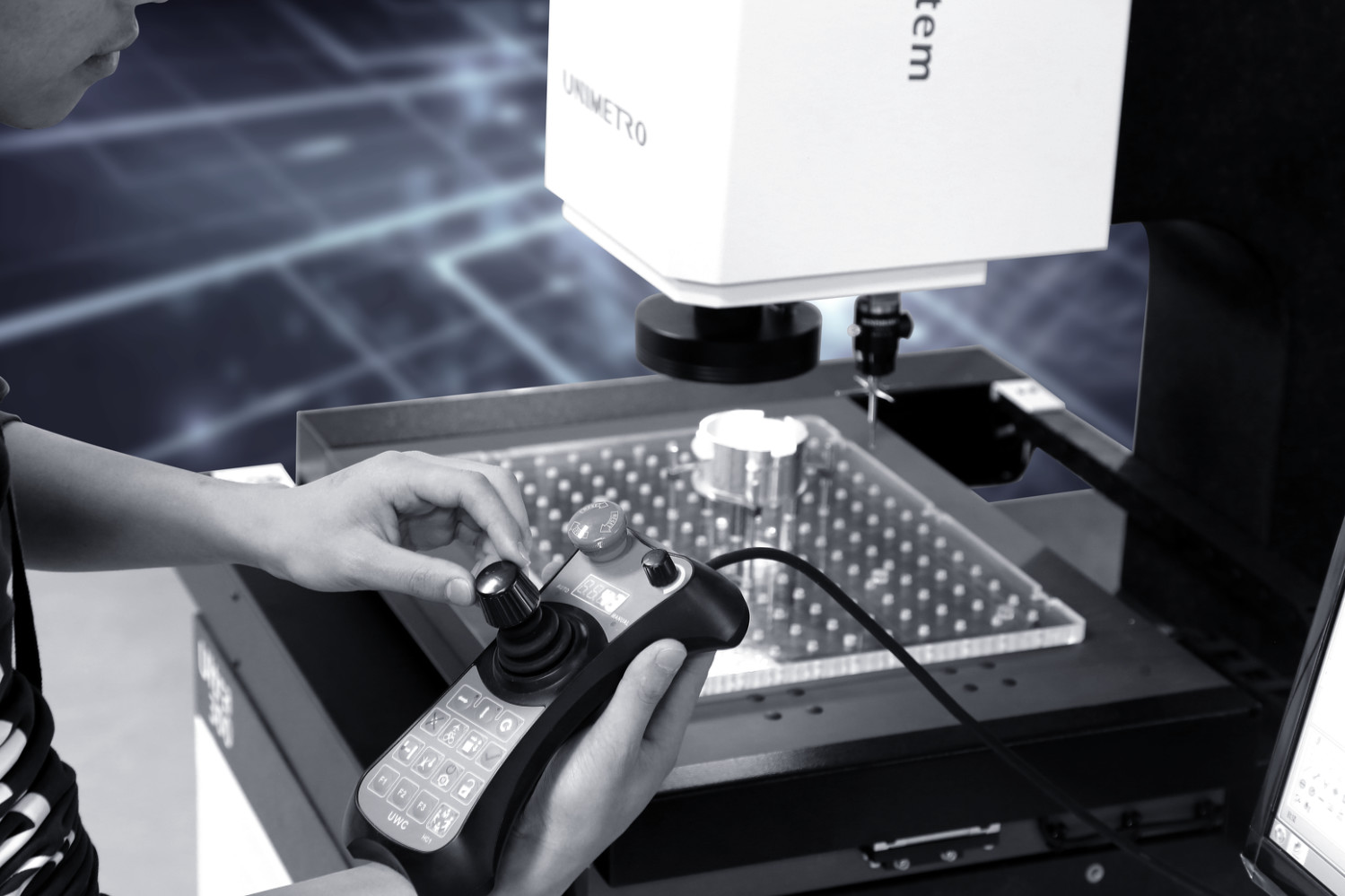

Регулятор кнюппеля, деятельность мыши, автоматическая программа обнаружения.

Точность

XYZ-ось: ≤2.5+L/200um

Повторимость

±2.5um

Видео- система

CCD

Высокое определение 1/3" камера CCD цвета

Объектив

6.5X продолжают объектив с переменным фокусным расстоянием щелчка; Оптически увеличение: 0.7X-4.5X; Видео- увеличение: 26X~172X (21,5" монитор)

Система освещения

Контур

Освещение контура СИД параллельное

Поверхность

0~255 освещение поверхности СИД разделения кольца 8 Stepless регулируемое 5

Увеличение

0.7X~4.5X

Измеряя программное обеспечение

Программное обеспечение UNIMETRO 2D полностью автоматическое измеряя

Емкость нагрузки

±2.5um

Рабочая Среда

25Kg

Электропитание

Температура 20℃±2℃, ряд влажности<2>

Ddimension (W*D*H) (mm)

220V/50Hz/10A

Ddimension (W*D*H) (mm)

1600*780*1700

1750*920*1700

1900x1080x1700

1050*1280*1700

Чистый вес (kg)

380

450

600

800

* l измеряет длину (mm), механическую точность Z-оси и точность фокуса связана с поверхностью workpiece.
* увеличение приближенная величина, связано с размером монитора и разрешения.
* область видимости (mm) = (diagonal*Horizontal*Vertical)
* задача 0.5X или 2X опционные доступные, и осуществляет увеличение изображения: 13X~86X или 52X~344X.



Функция программного обеспечения

Файл и измерение CAD входного сигнала
◉Части массив и измерять макроса
◉Автоматический измерять фокуса и высоты
◉Проводя функция помогает быстрый размещать
◉Сильная геометрическая измеряя функция
◉Множественные отчеты о данных и графическая функция вывода данных


◉Гибкая программа для пользователя
◉Создание элементов ссылки
◉Сильный край обнаруживая функцию
◉Поддерживая множественные внешние аксессуары
◉Автоматическое вычисление допуска элементов геометрического
◉Измеряя осложненная продукция быстро и удобно
