Инкрементальная оптическая линейная шкала с разрешением 20 мкм / линейка стальных ворот открытого типа для измерительных приборов

Incremental Optical Linear Scale with 20μm Resolution / Open-Type Steel Gate Ruler for Measuring Instruments

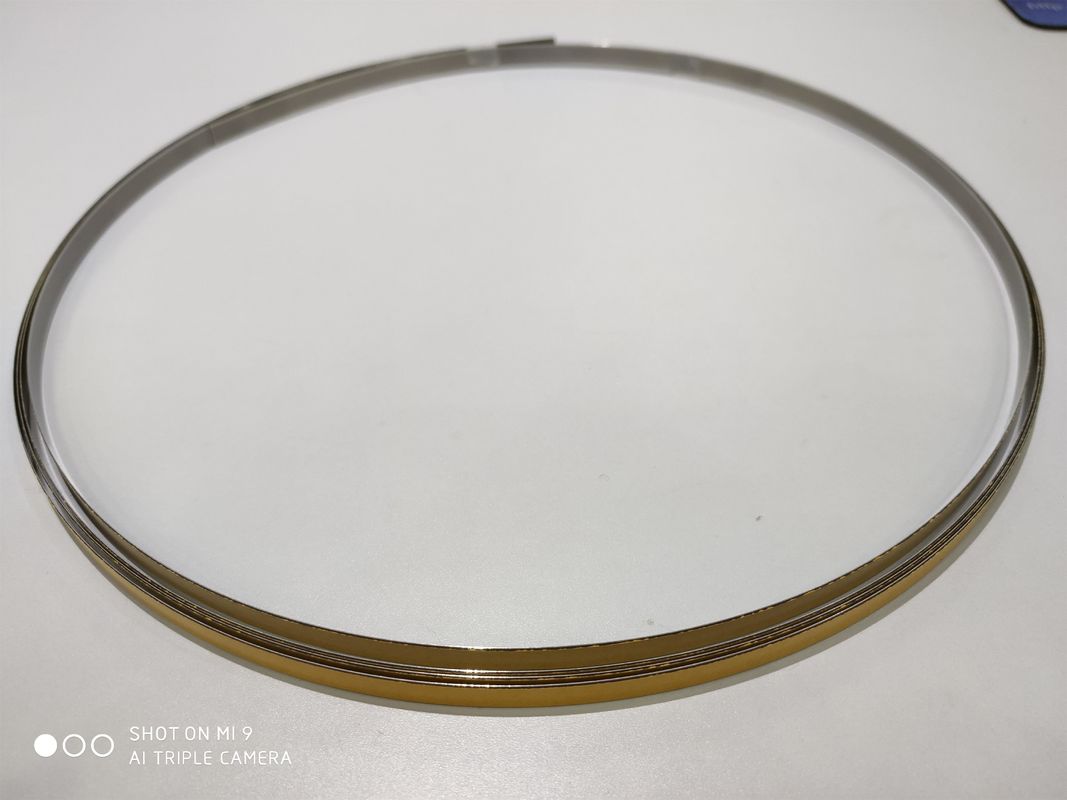

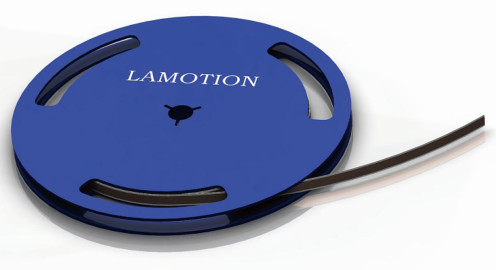

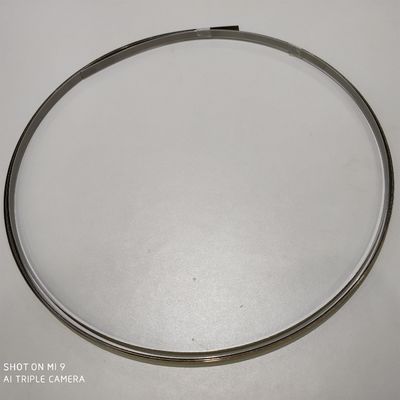

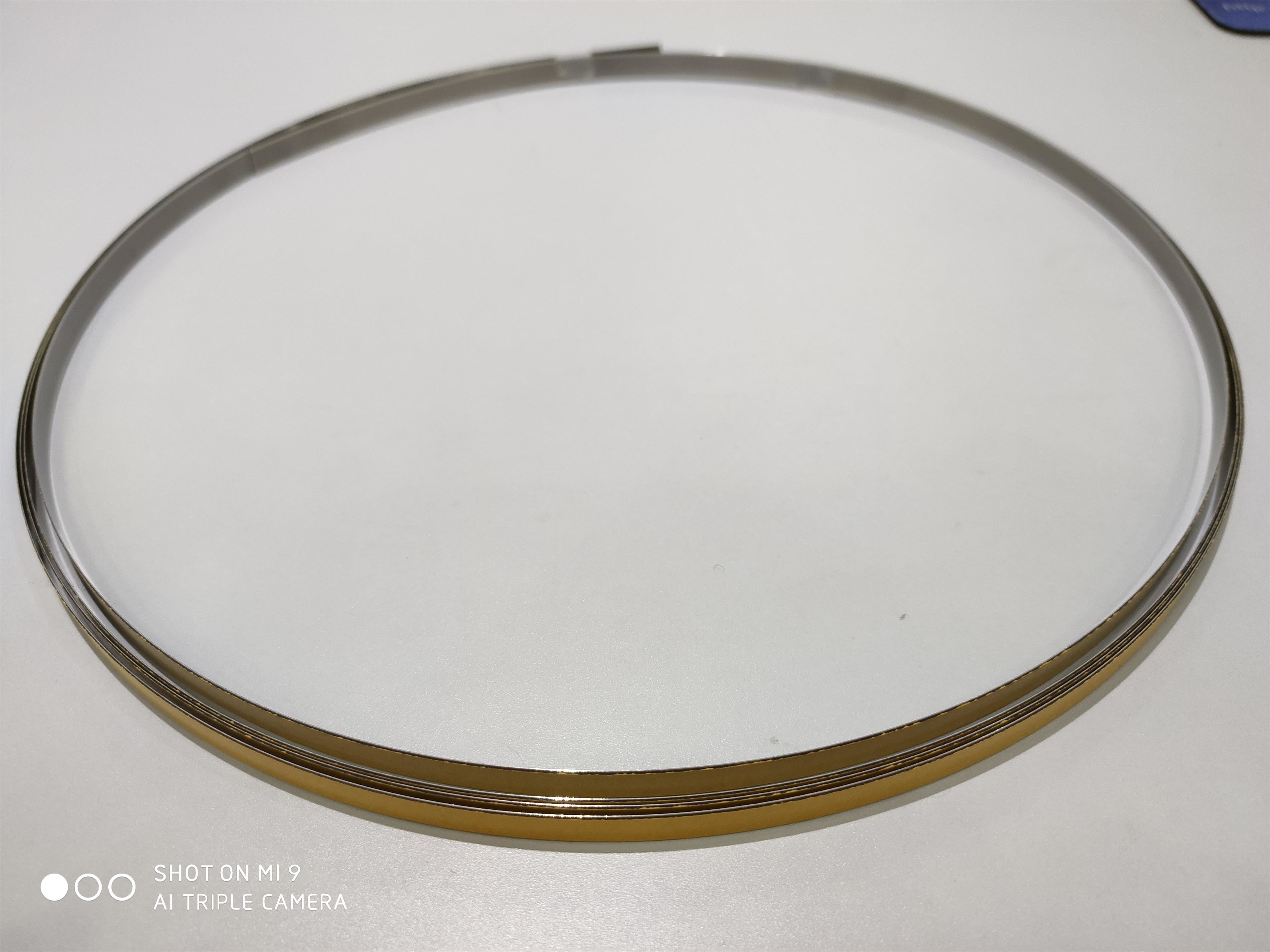

Incremental Optical Linear Scale with 20μm Resolution / Open-Type Steel Gate Ruler for Measuring Instruments Incremental Optical Linear Scale with 20μm Resolution / Open-Type Steel Gate Ruler for Measuring Instruments Incremental Optical Linear Scale with 20μm Resolution / Open-Type Steel Gate Ruler for Measuring Instruments Incremental Optical Linear Scale with 20μm Resolution / Open-Type Steel Gate Ruler for Measuring Instruments Incremental Optical Linear Scale with 20μm Resolution / Open-Type Steel Gate Ruler for Measuring Instruments
Основная информация
Место происхождения: Китай
Фирменное наименование: UNIMETRO
Номер модели: СД2
Количество мин заказа: 1
Цена: Discussible
Упаковывая детали: Box
Лучшая цена Контакт
Подробная информация
Точность: +-5ум/м Высокая линейность: +-2,5ум/м
Маленький размер: Толщина * ширина (0,2 мм*8 мм) Низкий коэффициент расширения: 10,5 мкм/м/℃
Экспресс-установка: Предоставьте инструменты для линейки, линейку с обратным клеем. Отличный материал.: Коррозионная стойкость, высокая твердость
Длинный размер: Может обеспечить настройку супердлины 50 м.
Выделить:

линейный цифровой масштаб

,

оптически линейный кодировщик

Характер продукции

Инкрементальная оптическая линейная шкала с разрешением 20 мкм
Степной линейка стальной двери открытого типа для измерительных приборов
Обзор продукции
RUS решетчатая линейка - это инкрементальная 20 мкм решетчатая линейка, предназначенная для обеспечения обратной связи для высокоточных линейных измерений.Он использует передовую технологию маркировки линий интерференционной решетки UNIMETROИзготовлен из высокопрочной, коррозионностойкой специальной нержавеющей стали для обеспечения долгосрочной стабильной производительности.

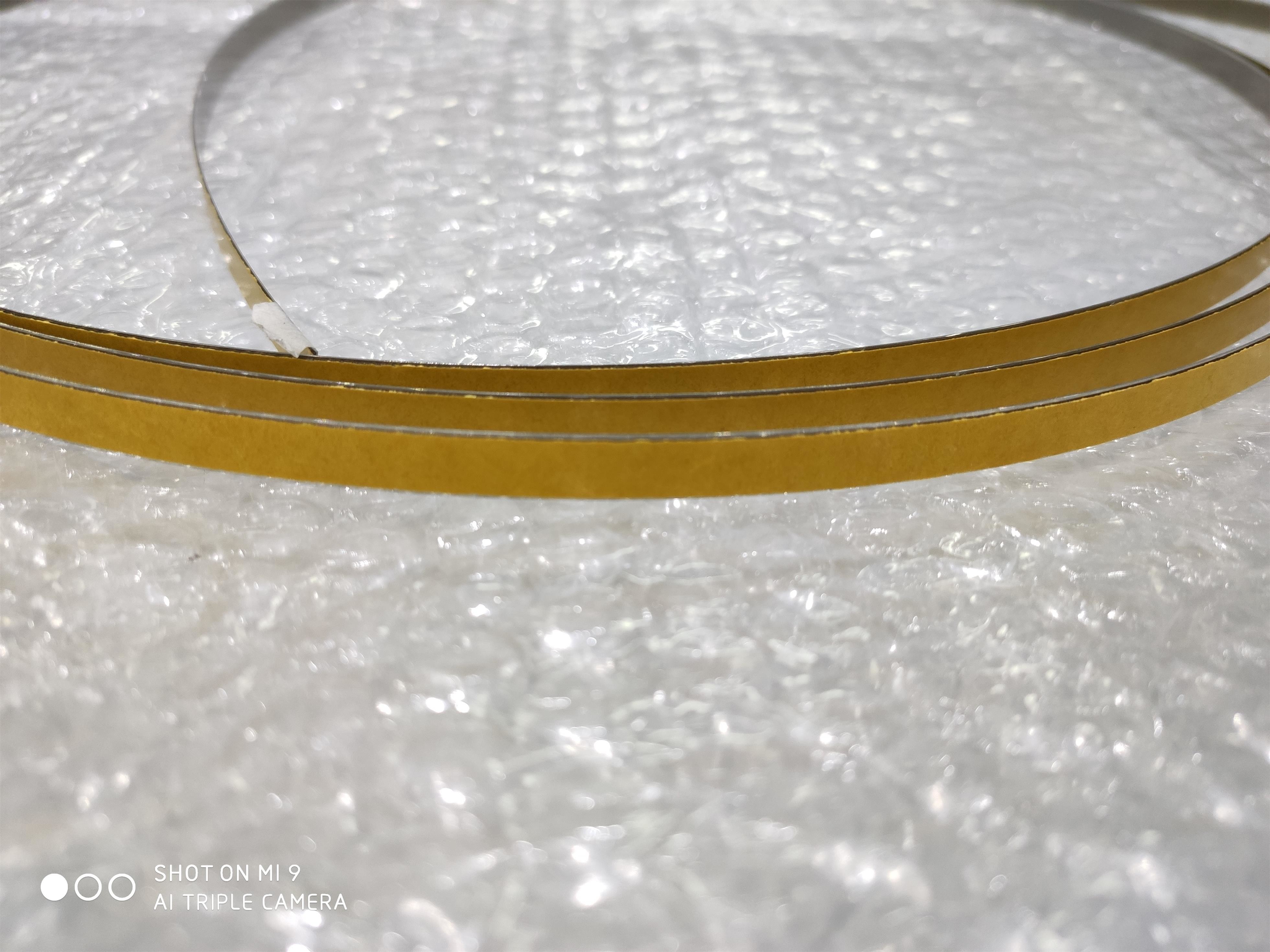

Инкрементальная оптическая линейная шкала с разрешением 20 мкм / линейка стальных ворот открытого типа для измерительных приборов 0
Характеристики системы
RUS высокоточные нержавеющей стали ворота линейки характеристики:
  • Высокая точность: ±5μm/m
  • Низкий коэффициент расширения: 10,5 мкм/м/°С
  • Высокая линейность: ±2,5 мкм/м
  • Быстрая установка: включает инструмент ленты, вспомогательный клей для быстрой установки
  • Компактный размер: толщина 0,2 мм × ширина 8 мм
  • Премиальные материалы: коррозионная стойкость, высокая твердость
  • Ультра длинный размер: До 50 м
Производительность считывателя RU2
Параметр Спецификация
Резолюция Цифровая: 1 мкм, 0,5 мкм, 0,2 мкм, 0,1 мкм, 20 нм, 50 нм
Симуляция: 20 мкм
Минимальная часовая частота счетчика 1М, 2,5М, 5М, 10М
Максимальная скорость 12m/s (в зависимости от разрешения и частоты)
Ошибка электронного разделения 40 нм
Автоматическое управление усилением Да, да.
Технические спецификации
Спецификация Стоимость
Коэффициент теплового расширения 10.5μm/m/°C
Тип решетки Инкрементальный тип
Вес 120,6 г/м
Стрелка 20 мкм
Материал Высокопрочная нержавеющая сталь
Точность ± 5 мкм/м
Линейность ±2,5 мкм/м (доступна коррекция в два пункта)
Размер H 0,2 мм × 8 мм в ширину
Размер клея H 0,1 мм × 6 мм в ширину
Продолжительность подачи 100 мм ~ 50 м
Рабочая температура 0°C~70°C
Рабочая влажность RH < 95% (неконденсация)
Температура хранения -20°C~70°C
Влажность хранилища RH < 95% (неконденсация)
Примеры применения

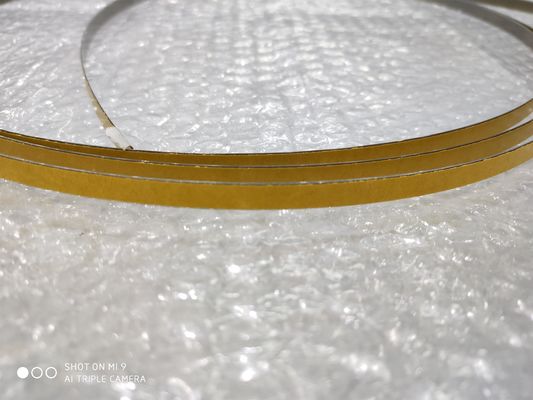

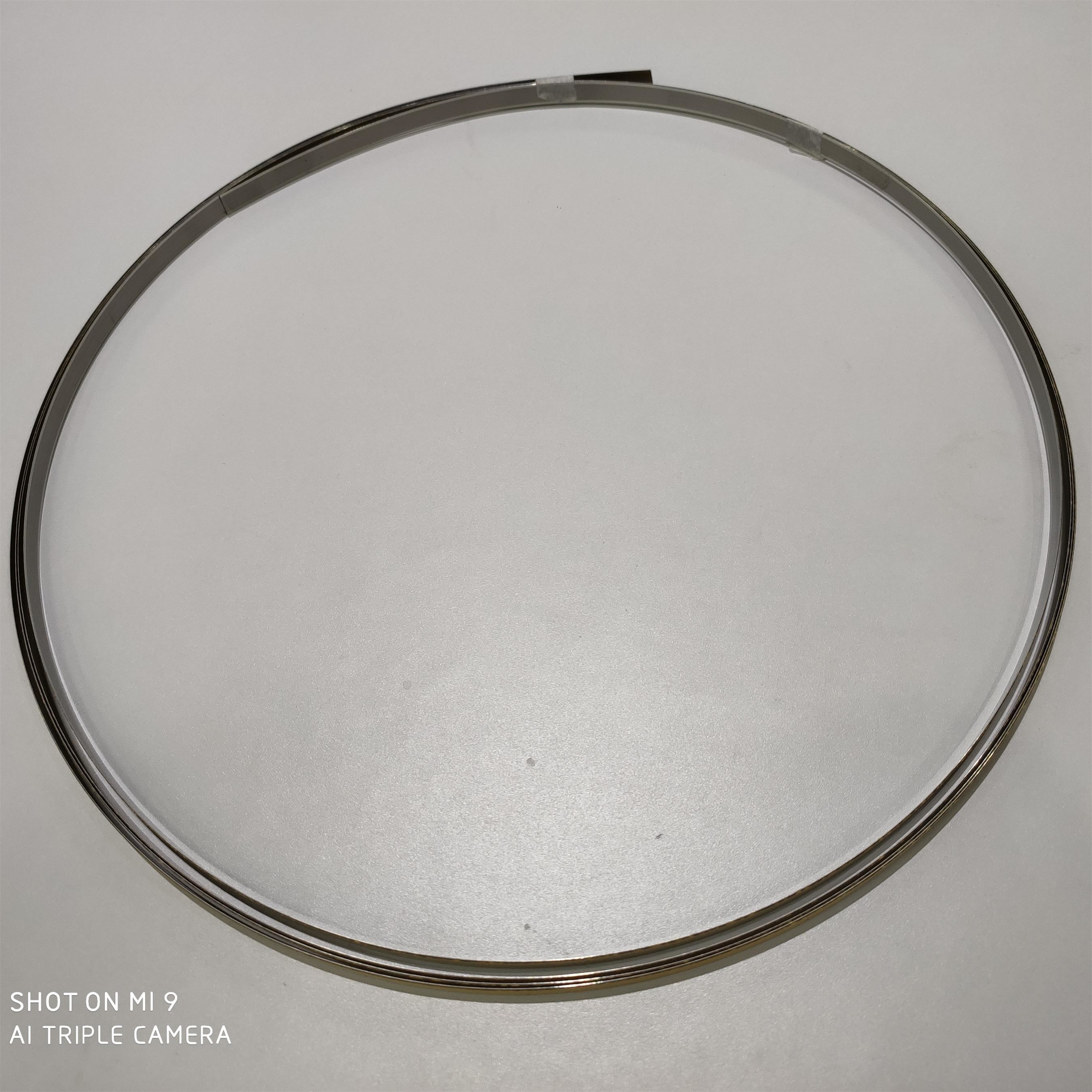

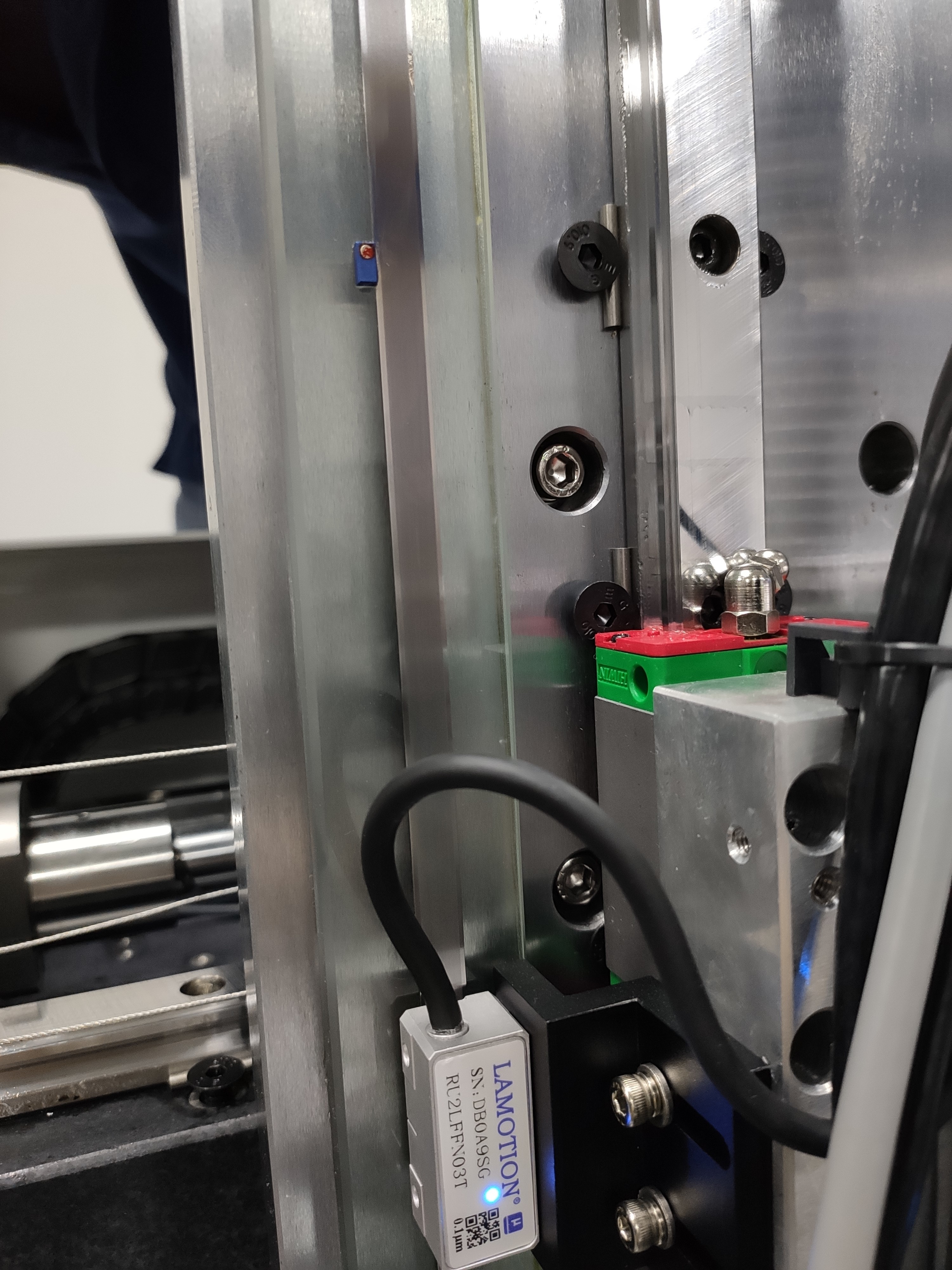

Инкрементальная оптическая линейная шкала с разрешением 20 мкм / линейка стальных ворот открытого типа для измерительных приборов 1 Инкрементальная оптическая линейная шкала с разрешением 20 мкм / линейка стальных ворот открытого типа для измерительных приборов 2 Инкрементальная оптическая линейная шкала с разрешением 20 мкм / линейка стальных ворот открытого типа для измерительных приборов 3
Часто задаваемые вопросы
Q1: Вы завод или торговая компания?
A1: Мы являемся фабрикой и предоставляем ответы в течение 24 часов.
Вопрос 2: Что в основном производит ваша компания?
A2: Мы специализируемся на измерительных машинах зрения, координатных измерительных машинах, приспособлениях CMM и VMM и связанном оборудовании.
Q3: Как выбрать подходящую спецификацию?
A3: Наша профессиональная команда порекомендует подходящие измерительные приборы на основе вашего сорта продукции и требований к измерениям.
Q4: Принимаете ли вы услуги на заказ?
A4: Да, мы предоставляем стандартные машины и индивидуальные решения, соответствующие потребностям клиентов.
Q5: Каков ваш гарантийный срок?
A5: Наша продукция поставляется с 1-летней гарантией. Мы повысили долговечность на критических компонентах для надежной производительности.
