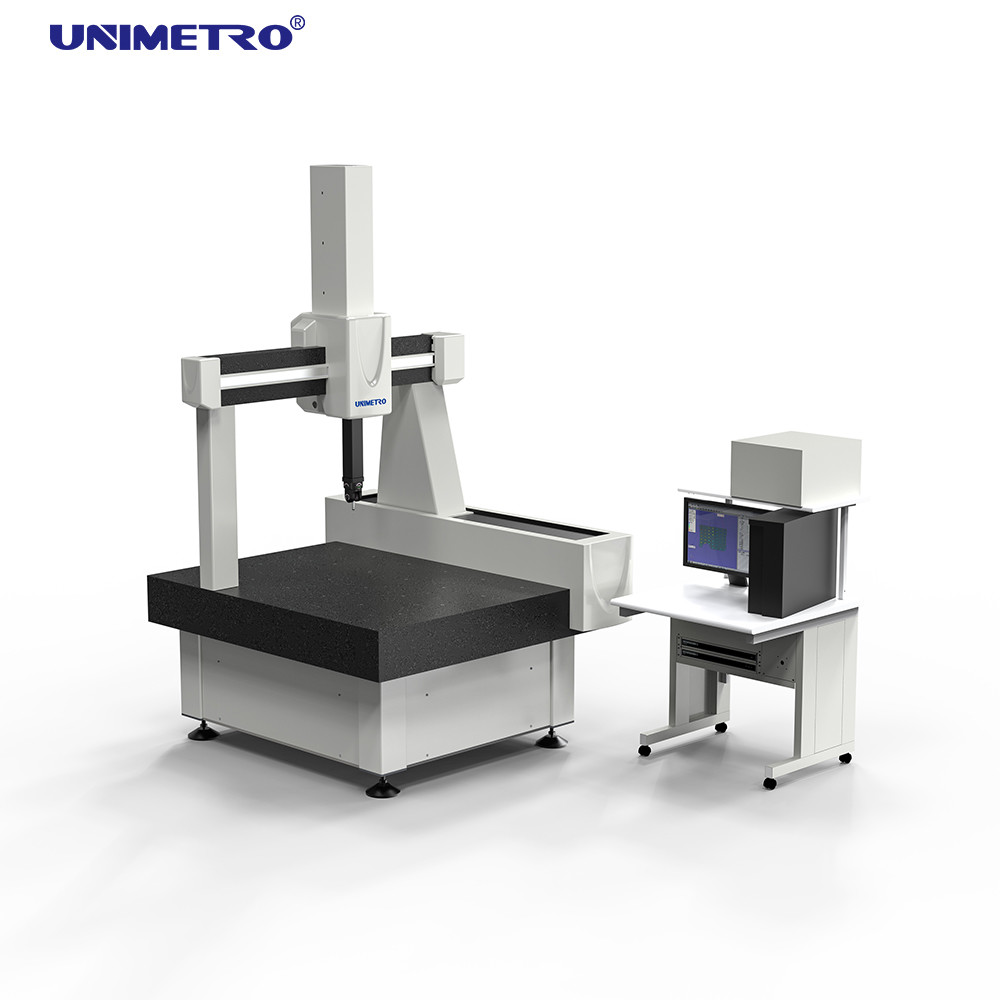

Semi автоматический тип машина гелия 500mm/S 3D CMM

Основная информация
Место происхождения: Китай
Фирменное наименование: UNIMETRO
Сертификация: CE,ISO
Номер модели: Гелий
Количество мин заказа: 1
Цена: Discussible
Упаковывая детали: Деревянный случай
Время доставки: 3~5 недель
Условия оплаты: T/T
Поставка способности: 40
Подробная информация
Наименование товара: CMM машина координаты измеряя Материал: Мраморное основание
Диапазон измерения: 600*600*600mm Diamension Overrall: 1350*1580*2680
Вес машины: 1950KG MPEe: ≤ 1,8+л/300 (мкм)
ПДЭп: ≤ 2,5 мкм Разрешение шкалы: 0,5 мкм
Высокий свет:

Тип машина гелия 3D CMM

,

Semi автоматическая машина 3D CMM

,

машина координаты 500mm/S 3D измеряя


Характер продукции



Гелиевый тип 600 * 600 * 600 мм Высокоточная машина для измерения координат Се-Ми Авто 3D Координатно-измерительная машина





Описание

«Гелий» характеризуется высокоточной машиной, полностью разработанной и спроектированной UNIMETRO.Каждая деталь отбирается строго в период изготовления и следите за тем, чтобы все детали были соединены идеально и своевременно в период сборки.Приемка измерительных машин осуществляется согласно ISO 10360-2.При этом используются две стандартизированные процедуры приемки.Все измерительные машины измеряются с помощью сверхточного лазера.После этого проводится испытание в соответствии со стандартами с сертифицированными DKD твердотельными мерами, такими как мерные блоки, шариковые плиты и т. д.Таким образом, машины, которые клиенты используют, наконец, отличаются высоким качеством, высокой точностью и немецкой технологией.





ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ



Зона измерения Габаритный размер Максимальный вес детали
X=610мм, Y=610мм, Z=610мм 1350 х 1580 х 2680 мм 1000 кг
Вес машины MPEe ПДЭп
1950 кг ≤ 1,8+л/300 (мкм) ≤ 2,5 мкм
Разрешение шкалы Максимальная скорость 3D Макс. 3D-ускорение
0,5 мкм 500 мм/с 900 мм/с





ПРЕИМУЩЕСТВА



Высокая повторяемость: односторонняя повторяемость ∠1 мкм
Запатентованное двойное пассивное гашение вибрации:
ШМ в основном используется в компании и рядом с другими машинами и транспортными средствами.Вибрация влияет на точность КИМ.Сделать специальный фундамент - это одно из решений, но это будет стоить и хлопот.Наша КИМ имеет запатентованную опору с двойным пассивным гашением вибрации, встроенную непосредственно в раму машины.Таким образом, машина может быть удобно расположена рядом с производством.В большинстве случаев для этой КИМ не требуется специальный фундамент.

Рабочий стол из высококачественного гранита:
Рабочий стол является опорой всех КИМ, его качество важно для производительности!Наша КИМ изготовлена ​​из высокоточного, тяжелого и стабильного рабочего стола из натурального гранита от «Mount TAI»;это может поддерживать гашение вибрации и улучшать производительность КИМ.

Закрытые направляющие по всем осям:
К среде КИМ предъявляются строгие требования, но в измерительной комнате возможны некоторые отличия, такие как температура и запыленность.Стандартно все наши станки с ЧПУ оснащены закрытыми направляющими.Это защищает направляющие от повреждений, грязи и прямого термического воздействия.Это может предотвратить внешнюю пыль и изменения температуры.Это важно для использования в пыльной среде.

Фрикционная «автоматическая выпрямительная» передача:
Наша КИМ использует фрикционную передачу и имеет систему «автоматического выпрямления» по всем осям.В системе трансмиссии используется структура «фиксированная + микроподвеска», обеспечивающая параллельность трансмиссии направляющей.Это делает измерительную машину практически не требующей технического обслуживания.

Импортные ключевые детали:
Ключевые части наиболее важны для стабильной работы машины.Только лучший дизайн и лучшее качество ключевых деталей могут обеспечить долгосрочную стабильность КИМ.Все ключевые детали известных брендов (серводвигатель, система трансмиссии, пневматическая система и т. д.).Это может обеспечить лучшую точность и срок службы КИМ.

Оптическая шкала RENISHAW:
Оптическая шкала является одной из наиболее важных частей КИМ;RENISHAW — лучший флагман в области деталей для КИМ.У этого есть лучшие продукты и лучшая репутация обслуживания!В наших КИМ всегда используется высокоточная оптическая шкала RENISHAW.Разрешение 0,05 мкм.

Объемная направляющая с воздушными подшипниками со всех 4 сторон:
Направляющая с воздушным подшипником с использованием 4-х сторон окруженной конструкции!Это символ стабильности и качества!В нашей КИМ каждая ось имеет множество регуляторов давления воздуха в разных направлениях и пневматические подшипники, конструкция кольцевых пневматических подшипников гарантирует устойчивость инструментов во время движения.

Технология малых отверстий:
Расход воздуха: 150 нл/мин.Технология малых отверстий, создающая зону конденсата между воздушным подшипником и направляющей.Это может компенсировать небольшой нагрев, исходящий от трения движения!Эта технология улучшает термическую стабильность КИМ и обеспечивает долговременную стабильность точности.

ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Rational-DMISRational — DMIS — недавно разработанный крупномасштабный интегрированный программный пакет для 3D-измерений.В дополнение к разработке и дизайну студийного программного обеспечения, которое учитывает требования новичков для легкого изучения и использования программного обеспечения и функциональные требования пользователей высокого уровня к программному обеспечению, что более важно, оно стало образцом для КИМ. стандартизация измерительного программного обеспечения.Программы Rational DMIS разрабатываются с полным и родным ядром DMIS до версии 5.0 DMIS, что полностью отличается от так называемой «поддержки DMIS» (ядро не является DMIS).Как мы все знаем, DMIS стал стандартом ISO (ISO 22093:2003).

Semi автоматический тип машина гелия 500mm/S 3D CMM 0





ДАТЧИК ФУНКЦИЯ

Головка датчика: ручная головка MH20i от RENISHAW
Повторяемость положения Шаги позиционирования Вращающаяся ось
+0,5 мкм 15° +180°
0°- 90° 140мм 10-40℃
1950 кг ≤ 1,8+л/300 (мкм) ≤ 2,5 мкм
Зонд: модуль TP20 SF; сборка зонда M2
Число Имя Характеристики Кол-во
А-5004-7585 Удлинительный стержень зонда 10мм 2
А-5004-7586 Удлинительный стержень зонда 20мм 1
А-5000-7806 Шариковый зонд Φ1×10мм 1
А-5000-3603 Шариковый зонд Φ1×20мм 2
А-5000-3604 Шариковый зонд Φ1×10мм 2
А-5000-4161 Шариковый зонд Φ1×20мм 1
А-5000-2285 Шариковый зонд Φ1×50мм 1
  Ключ для зонда   2
Общий: 8 Тип   12 шт.
