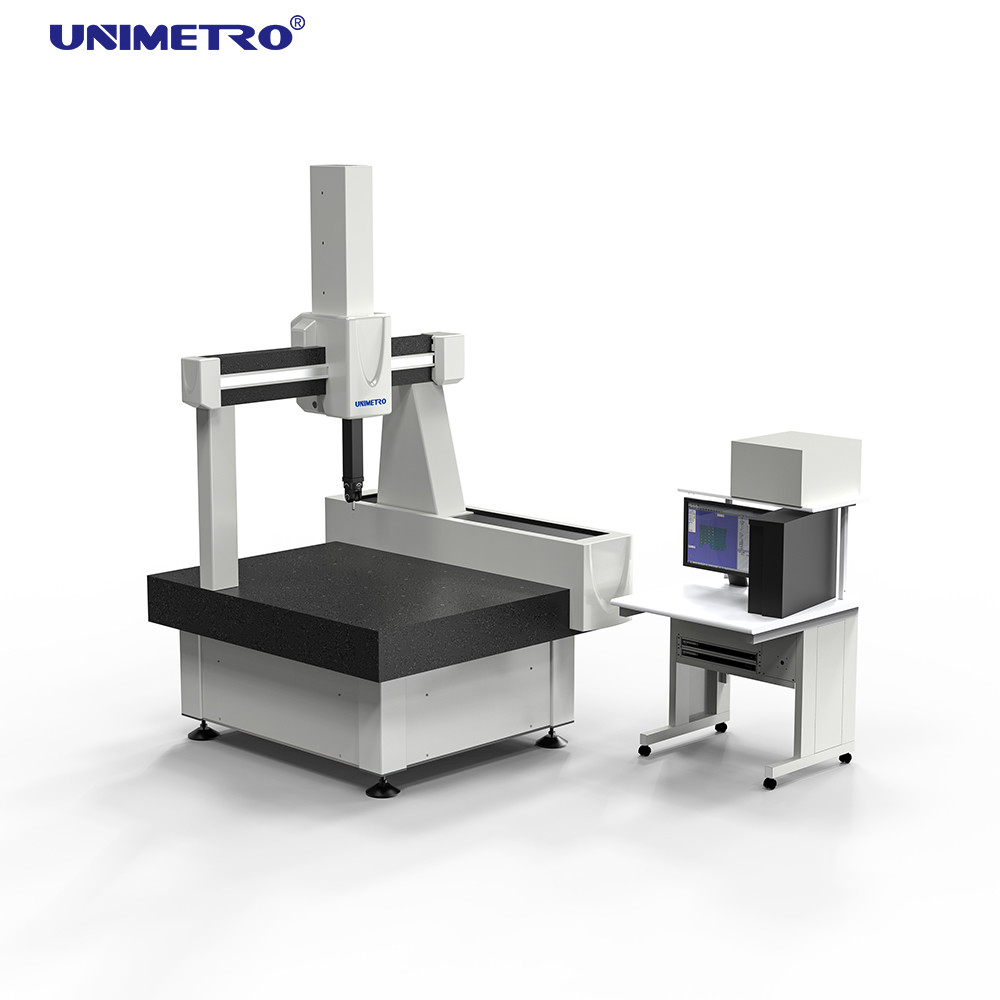

Машина координаты гелия 3D измеряя с мраморным основанием

Основная информация
Место происхождения: Китай
Фирменное наименование: UNIMETRO
Сертификация: CE,ISO
Номер модели: Гелий
Количество мин заказа: 1
Цена: Discussible
Упаковывая детали: Деревянный случай
Время доставки: 3~5 недель
Условия оплаты: T/T
Поставка способности: 40
Подробная информация
Наименование товара: Координатно-измерительная машина КИМ Материал: Мраморная основа
Диапазон измерения: 813 x 1200 x 710 mm Diamension Overrall: 1585 x 2000 x 2900 mm
Вес машины: 2600kg MPEe: ≤ 1.8+L/350 (μm)
ПДЭп: ≤ 2,5 мкм Разрешение шкалы: 0,5 мкм
Высокий свет:

Машина координаты гелия 3D измеряя

,

машина координаты 550mm/s 3D измеряя

,

мраморная машина основания 3d cmm


Характер продукции



Тип гелия 800*1200*700мм высокоточная полностью автоматическая координатно-измерительная машина 3Д КММ





Описание

«Гелий» характеризуется высокоточной машиной, полностью разработанной и спроектированной UNIMETRO.Каждая деталь отбирается строго в период изготовления и следите за тем, чтобы все детали были соединены идеально и своевременно в период сборки.Приемка измерительных машин осуществляется согласно ISO 10360-2.При этом используются две стандартизированные процедуры приемки.Все измерительные машины измеряются с помощью сверхточного лазера.После этого проводится испытание в соответствии со стандартами с сертифицированными DKD твердотельными мерами, такими как мерные блоки, шариковые плиты и т. д.Таким образом, машины, которые клиенты используют, наконец, отличаются высоким качеством, высокой точностью и немецкой технологией.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Зона измерения Габаритный размер Максимальный вес детали
X=813мм, Y=1220мм, Z=710мм 1350 х 1580 х 2680 мм 1200 кг
Вес машины MPEe ПДЭп
2600 кг ≤ 1,8+л/350 (мкм) ≤ 2,5 мкм
Разрешение шкалы Максимальная скорость 3D Макс. 3D-ускорение
0,5 мкм 550 мм/с 700 мм/с





ПРЕИМУЩЕСТВА

Запатентованное двойное пассивное гашение вибрации:
ШМ в основном используется в компании и рядом с другими машинами и транспортными средствами.Вибрация влияет на точность КИМ.Сделать специальный фундамент - это одно из решений, но это будет стоить и хлопот.Наша КИМ имеет запатентованную опору с двойным пассивным гашением вибрации, встроенную непосредственно в раму машины.Таким образом, машина может быть удобно расположена рядом с производством.В большинстве случаев для этой КИМ не требуется специальный фундамент.

Рабочий стол из высококачественного гранита:
Рабочий стол является опорой всех КИМ, его качество важно для производительности!Наша КИМ изготовлена ​​из высокоточного, тяжелого и стабильного рабочего стола из натурального гранита от «Mount TAI»;это может поддерживать гашение вибрации и улучшать производительность КИМ.

Закрытые направляющие по всем осям:
К среде КИМ предъявляются строгие требования, но в измерительной комнате возможны некоторые отличия, такие как температура и запыленность.Стандартно все наши станки с ЧПУ оснащены закрытыми направляющими.Это защищает направляющие от повреждений, грязи и прямого термического воздействия.Это может предотвратить внешнюю пыль и изменения температуры.Это важно для использования в пыльной среде.

Фрикционная «автоматическая выпрямительная» передача:
Наша КИМ использует фрикционную передачу и имеет систему «автоматического выпрямления» по всем осям.В системе трансмиссии используется структура «фиксированная + микроподвеска», обеспечивающая параллельность трансмиссии направляющей.Это делает измерительную машину практически не требующей технического обслуживания.

Импортные ключевые детали:
Ключевые части наиболее важны для стабильной работы машины.Только лучший дизайн и лучшее качество ключевых деталей могут обеспечить долгосрочную стабильность КИМ.Все ключевые детали известных брендов (серводвигатель, система трансмиссии, пневматическая система и т. д.).Это может обеспечить лучшую точность и срок службы КИМ.

Оптическая шкала RENISHAW:
Оптическая шкала является одной из наиболее важных частей КИМ;RENISHAW — лучший флагман в области деталей для КИМ.У этого есть лучшие продукты и лучшая репутация обслуживания!В наших КИМ всегда используется высокоточная оптическая шкала RENISHAW.Разрешение 0,05 мкм.

Объемная направляющая с воздушными подшипниками со всех 4 сторон:
Направляющая с воздушным подшипником с использованием 4-х сторон окруженной конструкции!Это символ стабильности и качества!В нашей КИМ каждая ось имеет множество регуляторов давления воздуха в разных направлениях и пневматические подшипники, конструкция кольцевых пневматических подшипников гарантирует устойчивость инструментов во время движения.

Технология малых отверстий:
Расход воздуха: 150 нл/мин.Технология малых отверстий, создающая зону конденсата между воздушным подшипником и направляющей.Это может компенсировать небольшой нагрев, исходящий от трения движения!Эта технология улучшает термическую стабильность КИМ и обеспечивает долговременную стабильность точности.

ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Rational-DMISRational — DMIS — недавно разработанный крупномасштабный интегрированный программный пакет для 3D-измерений.В дополнение к разработке и дизайну студийного программного обеспечения, которое учитывает требования новичков для легкого изучения и использования программного обеспечения и функциональные требования пользователей высокого уровня к программному обеспечению, что более важно, оно стало образцом для КИМ. стандартизация измерительного программного обеспечения.Программы Rational DMIS разрабатываются с полным и родным ядром DMIS до версии 5.0 DMIS, что полностью отличается от так называемой «поддержки DMIS» (ядро не является DMIS).Как мы все знаем, DMIS стал стандартом ISO (ISO 22093:2003).

Машина координаты гелия 3D измеряя с мраморным основанием 0

ДАТЧИК ФУНКЦИЯ

Головка датчика: моторизованные головки датчика PH20MT от RENISHAW
Renishaw PH20 — еще один инновационный измерительный продукт, выпущенный компанией Renishaw, который значительно повышает производительность КИМ.
Это первый случай, когда пятикоординатная технология, разработанная для измерительной системы Revo (которая получила множество наград), используется в триггерных приложениях для различных спецификаций КИМ.
Способность бесступенчатого позиционирования PH20, которую легко измерить и коснуться под любым углом, может обеспечить наилучшее измерение детали и минимизировать время замены датчика.Синхронное движение по пяти осям позволяет измерить большую заготовку на КИМ за счет минимизации пространства, необходимого для вращения измерительного сиденья вокруг заготовки.
Встроенный стандартный датчик TP20
Пользователи испытательной базы PH20 могут напрямую использовать серию зрелых модулей испытательных головок tp20, чтобы обеспечить различные измерения силы, варианты определения направления и удлинительные стержни для удовлетворения требований приложения.Магнитный модуль может обеспечить защиту от столкновений и реализовать автоматический обмен с помощью обменной рамы mcr20ni.
Моторизованные измерительные головки PH20MT от RENISHAW: Эта система обеспечивает быстрое, полное и воспроизводимое измерение более сложных деталей.Благодаря возможности вращения машина становится 5-ходовой измерительной машиной и позволяет значительно сэкономить время измерения, особенно для простых деталей.

Повторяемость положения Шаги позиционирования Вращающаяся ось
+0,5 мкм Безграничный, произвольный +360°
Ось поворота: Общее количество позиций: Рабочая температура:
0°- 115° Бесчисленное количество 10-40℃
Зонд: модуль TP20 SF; сборка зонда M2
Число Имя Характеристики Кол-во
А-5004-7585 Удлинительный стержень зонда 10мм 2
А-5004-7586 Удлинительный стержень зонда 20мм 2
А-5000-7806 Шариковый зонд Φ1×10мм 2
А-5000-3603 Шариковый зонд Φ1×20мм 2
А-5000-3604 Шариковый зонд Φ1×10мм 2
А-5000-4161 Шариковый зонд Φ1×20мм 2
А-5000-2286 Шариковый зонд Φ1×50мм 1
  Ключ для зонда   2
Общий: 8 Тип   15 шт.
