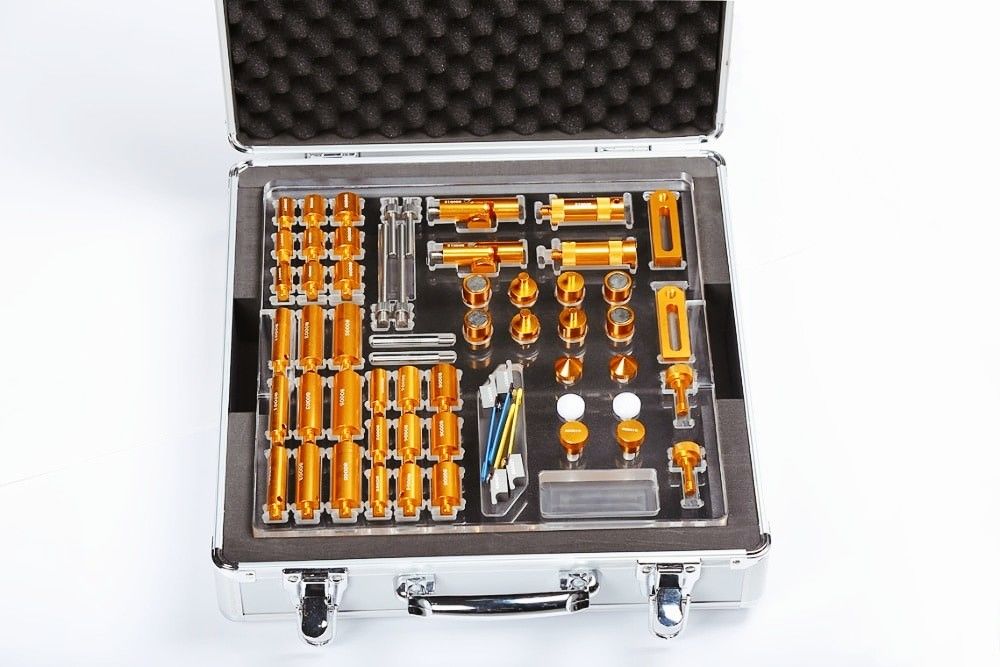

Набор фиксаторов из высокоточного алюминия 6061 CMM для проверки электроники
Высококачественные комплекты фиксации CMM / фиксационные зажимы для координатных измерительных машин
CMM-установки серии FlexFix представляют собой модульные системы установки, предназначенные для повышения точности измерений и воспроизводимости в процессах координатных измерений.
Заявления
Серия светильников FlexFix широко используется в различных отраслях промышленности, включая электронику, аэрокосмическую, автомобильную, пластиковую и медицинскую помощь.Совместима со всеми размерами и моделями машин CMM и VMM, эти инструменты делают ваш процесс измерения гибким, повторяемым и стандартизированным.
Модульные фиксаторы для CMM
Разработанная UNIMETRO, серия FlexFix помогает пользователям CMM повысить воспроизводимость и точность, обеспечивая быструю, повторяемую настройку фиксации.Модульная система может быть расширена в соответствии с требованиями пользователя, предлагая полные решения для деталей любого размера, формы или материала.
Серия оснащена фиксационными пластинами с резьбовыми фитингами M8 в различных стандартных размерах, изготовленными из высокоточного алюминия с помощью сложных процессов для обеспечения точности и надежности системы.Совершенные решения фиксации могут быть собраны быстро без инструментов, увеличивая пропускную способность и избегая задержек инспекций.
Выбор комплекта
CMM-оборудование серии FlexFix доступно в виде стартер-китов, содержащих одну базовую доску и комплекс компонентов.Пользователи должны выбирать размеры базовых пластинок на основе спецификаций и требований к измерениям для своих машин CMM.
Компоненты фиксации CMM
Компоненты фиксации FlexFix предназначены для того, чтобы удерживать компоненты крепко с минимальной необходимой силой, не требуя специальных инструментов.и прессы с разумными конструкциями, которые предотвращают повреждение или искажение измеренных частейГибкая система позволяет различные комбинации фиксации и четкие пути зонды для трехмерного измерения.
Основные пластинки CMM
Размеры нескольких базовых плит могут соответствовать различным требованиям к машинам CMM и к конфигурации компонентов.и лазерной маркировки для обеспечения высокой точностиРазмеры и отверстия для нитей на заказ.
Установка пластин имеет алфавитно-цифровую сетку с видимыми номерами деталей, что позволяет пользователям полностью определять и документировать настройки, записывая сборку компонентов и их местоположение.точное воспроизведение установки для последующих проверок;.
Доступные размеры пластинок
- 400*300 мм, отверстия для нитей M8
- 400*400 мм, отверстия для нитей M8
- 500*500 мм, отверстия для нитей M8
- 600*600 мм, отверстия для нитей M8
- Другие размеры на заказ доступны
Параметры продукта
| Наименование продукта |
Маркировка |
КТГ |
| 12*50 мм тупик | 80001 | 6 |
| 12*30 мм тупик | 80002 | 6 |
| 16*50 мм тупик | 80003 | 6 |
| 16*30 мм тупик | 80004 | 6 |
| 20*50 мм тупик | 80005 | 6 |
| 20*30 мм тупик | 80006 | 6 |
| 12*20мм тупик | 80007 | 6 |
| 16*20мм тупик | 80008 | 6 |
| 20*20мм тупик | 80009 | 6 |
| Регулируемый поворотный соединение | 800012 | 2 |
| Регулируемый подъемник | 800013 | 2 |
| Магнит | 800014 | 4 |
| Пин-стандарт | 800015 | 2 |
| Адаптер | 800016 | 6 |
| Винт для подставки | 800017 | 2 |
| Винты | 800019 | 2 |
| Регулируемый слайд | 800020 | 8 |
| Напряженная застежка | 800021 | 4 |
| Поддержка зажима короткого напряжения | 800023 | 2 |
| Поддержка клинка длинного напряжения | 800024 | 2 |
| Конус | 800025 | 3 |
| Нилоновый конус | 800026 | 3 |
| Свинцовода | 800027 | |
