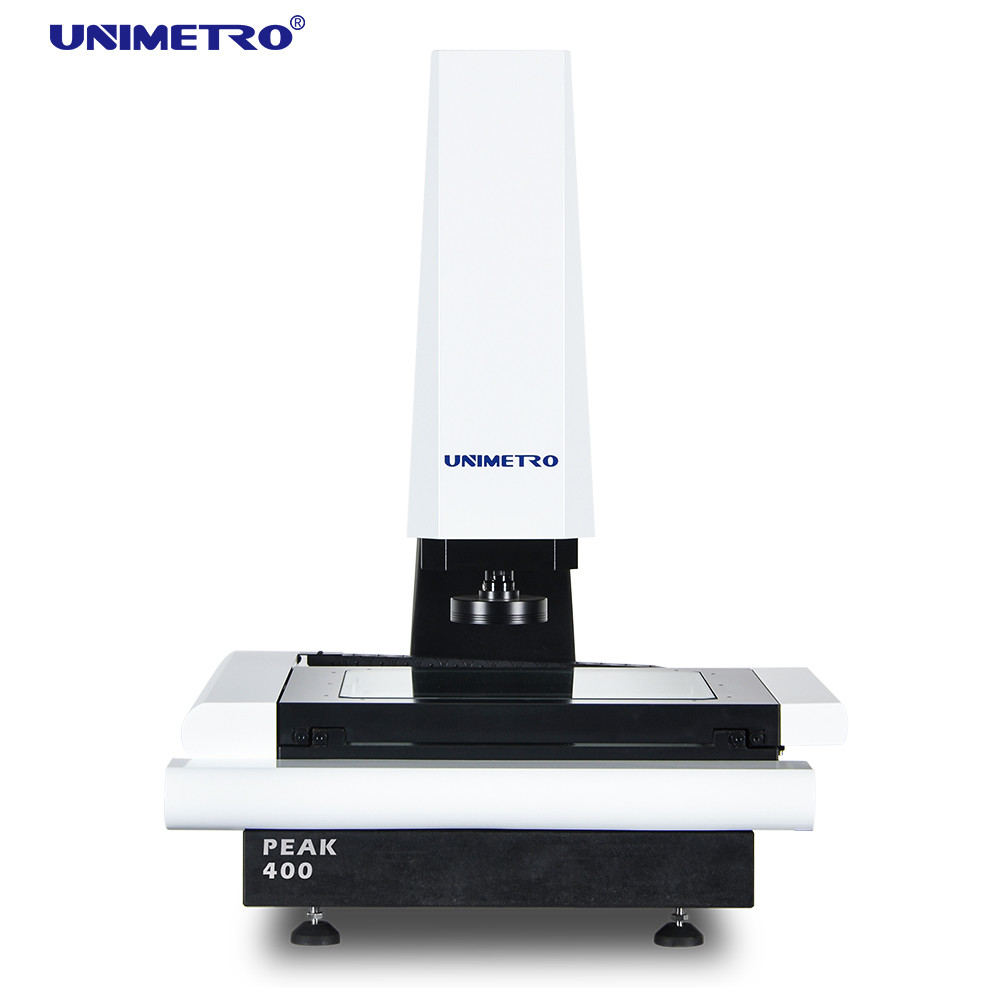

Система измерения зрения с помощью CNC с моторизированным управлением Z-ося для 2D-инспекции VMM
Экономический тип Система контроля изображений с помощью ЧПУ
Система инспекции изображений - это инструмент, используемый для точного измерения физических измерений с точностью до уровня микрона.Эта машина измерения зрения является оптическим измерительным прибором, который использует камеру для захвата изображения заготовки, анализирует пиксели изображения и вычисляет 2D-размеры с помощью программного обеспечения для измерений.
Система проверки изображений CNC представляет собой мощное измерение измерений, предназначенное для процессов контроля качества массового производства.Конфигурировано с мощным программным обеспечением, которое делает процесс измерения программируемымСерия PEAK представляет собой экономичную модель полноавтоматического CNC-визия, разработанную UNIMETRO.
Простая и интегрированная конструкция позволяет нам построить машину с более низкой стоимостью при сохранении высокой точности измерений и лучшей производительности.Пользователи могут пользоваться преимуществами высокой эффективности и экономии затрат на рабочую силу от полной CNC Vision измерительной машины по очень конкурентоспособной цене.
Конфигурация оборудования
Линейные шкалы с разрешением 0,5 мкм по 3 оси
Высокопроизводительная функция автофокусирования
Алюминиевая рабочая ступень и жесткое анодирование
Совместима с сенсорным зондом Renishaw (необязательно)
3 кольца 8 секции светодиодный кольцевой свет программное управление и программируемый
Параллельный световой путь светодиодный контурный свет программное управление и программируемый
Конфокальный датчик смещения волокон (необязательно)
Хивинская линейная дорога
Моторизованное управление оси Z
Интегрированная ядровая контрольная коробка
Камера CCD промышленного класса
Ручный импульсный генератор для управления движением оси Z
Лазерные индикаторы для вспомогательного позиционирования и фокусировки (необязательно)
0.7-4.5X ручная зумовая линза с увеличивающим сигналом и датчиком обратной связи
Приложения системы инспекции изображений
- Система контроля изображений серии PEAK совместима с полной линией волоконных датчиков измерения Omron, предлагая больше возможностей для точных требований измерений
- Стабильные измерения наклонных или изогнутых поверхностей
- Стабильные измерения различных типов материалов
- Стабильные измерения гладких или грубых поверхностей

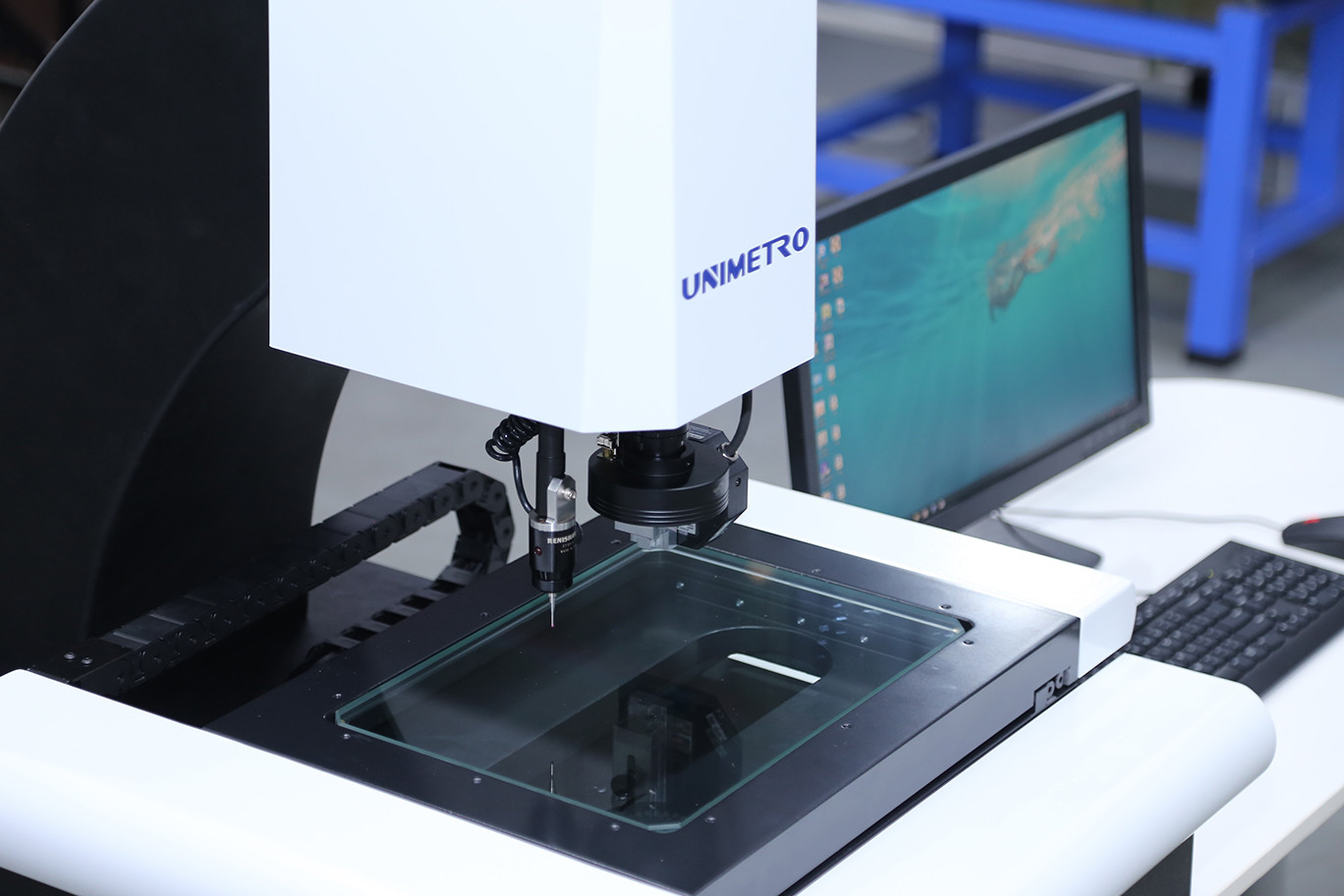

- Система контроля изображений серии PEAK совместима с сенсорным зондом Renishaw в качестве дополнительной конфигурации, что позволяет пользователям выполнять 2D и 3D измерения в одной машине
- Программное обеспечение может рассчитывать смещение между оптической линзой и сенсорным зондом, гарантируя, что все результаты измерений находятся в одной системе координат.Результаты измерений могут быть представлены в виде 3D-рисунков для обратной инженерии
Функции программного обеспечения
Программное обеспечение UNIMETRO INSPECT3D имеет удобный пользовательский интерфейс, его легко изучить и предлагает мощные функции, которые позволяют пользователям достигать быстрых и точных измерений.Программное обеспечение предлагает полный английский язык пользовательского интерфейса и также позволяет для развития новых языков.
- Ввод CAD-файла и измерения
- Массив деталей и макроизмерение
- Автофокусировка и измерение высоты
- Функция навигации помогает быстро находить
- Мощная геометрическая функция измерения
- Функция вывода многочисленных отчетов и графических данных
- Гибкая пользовательская программа
- Создание элементов отсчета
- Мощная функция обнаружения краев
- Поддержка нескольких внешних аксессуаров
- Автоматическое вычисление геометрической толерантности элементов
- Быстрое и удобное измерение сложной продукции
Технические параметры
| Модель |
PEAK 300 |
PEAK 400 |
| Размер (мм) (L*W*H) |
850*650*1060 |
1000*800*1080 |
| Диапазон измерений (мм) (X*Y*Z) |
300*200*200 |
400*300*200 |
| Точность (μm) |
3+L/200 |
3+L/200 |
| Повторяемость (μm) |
3 |
3 |
| Масса (кг) |
120 |
150 |
| Камера |
Промышленная аналоговая камера CCD и видеокарта SV2000E |
| Очки |
Ручная зумовая линза 0.7-4.5X / 0.7-4.5X ручная зумовая линза с обратной связью сигнала (По желанию) / автоматическая зумовая линза (По желанию) |
| Увеличение |
18-188X (Различная комбинация камеры и объектива приводит к разному диапазону увеличения) |
| ПОВ |
8.1-1.3 мм (различная комбинация камеры и объектива приводит к разному диапазону FOV) |
| Рабочее расстояние |
108 мм |
| Разрешение линейных масштабов |
0.0005 мм |
| Освещение |
Программируемые 3 кольца, 8 секций поверхностного кольца света, программируемый параллельный контурный свет |
