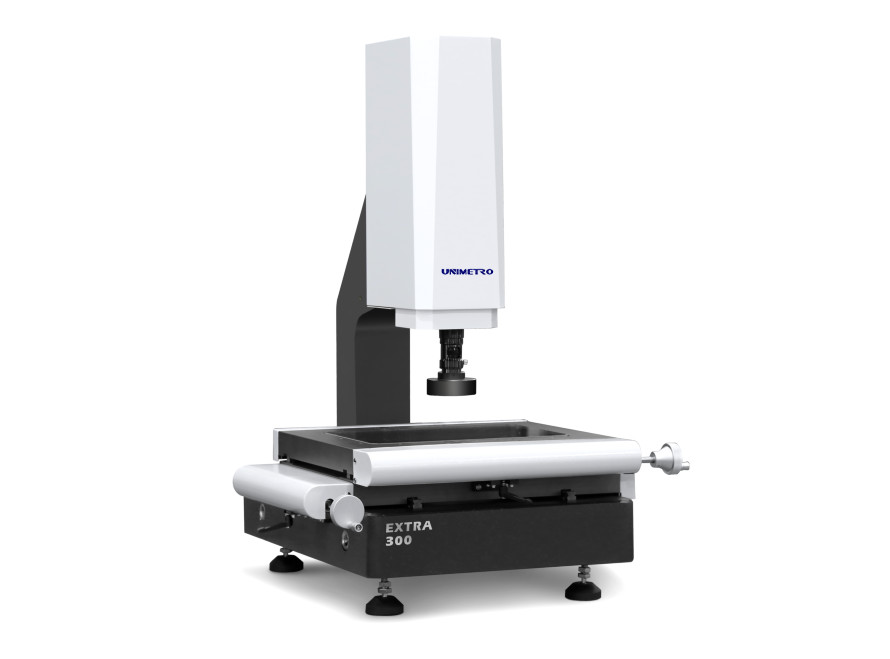

Semi автоматическая оптически машина осмотра для измерения плоскостности

Semi-Automatic Optical Inspection Machine for Flatness Measurement
Semi-Automatic Optical Inspection Machine for Flatness Measurement
Основная информация
Место происхождения: КИТАЙ
Фирменное наименование: UNIMETRO
Сертификация: CE, ISO
Номер модели: Дополнительный
Количество мин заказа: 1 комплект
Цена: Discussible
Упаковывая детали: деревянный случай
Время доставки: 8~16days
Условия оплаты: LC,T/T,D/P,Western Union,T/T,MoneyGram
Поставка способности: 40 комплектов в месяц
Лучшая цена Контакт
Подробная информация
Название продукта: Зрение из измерения машины Z Движение оси: Моторизованный
Z управление движением оси: Клавиатура, программное обеспечение сосредоточиться: Автоматический
X, Y Движение: Руководство Измерение: 550*540*930 мм
Диапазон измерения: 200*100*150 мм Повторяемость: 2.5UM
Масса: 150 кг Разрешение линейной шкалы: 0,5 мм (0,1 мкм для опции)
ПЗС-камера: HD CCD -камера
Выделить:

Оптически машина осмотра для измерения плоскостности

,

оптически машина осмотра 150kg

,

машина измерения зрения 150kg

Характер продукции

Полуавтоматическая оптическая инспекционная машина для измерения плоскости

Функции


Описание полуавтоматической оптической инспекционной машины
1) Оптическая инспекционная машина - это инструмент, используемый для точного измерения физических измерений, точности до уровня микрона.
2) Оптическая инспекционная машина (VMM) - машина, использующая камеру для получения изображения рабочей части, анализа пикселя изображения и вычисления двумерного измерения с помощью программного обеспечения для измерений.
3) Серия EXTRA полуавтоматическая оптическая инспекционная машина является важным инструментом, используемым в процессе контроля качества вашей продукции.делает ваши продукты более конкурентоспособными.
4) полуавтоматическая оптическая инспекционная машина серии EXTRA разработана и разработана UNIMETRO,которая является популярной моделью, подходящей для большинства точных приложений измерения 2D измерений и конечных пользователей из разных отраслей промышленности, как формы, электроники, полупроводники, пластиковые инъекции, продукты 3C, медицинское обслуживание, авиация... и т.д.
5) Ось Z полуавтоматической оптической машины для проверки серии EXTRA сконфигурирована с сервомоторной системой с замкнутым циклом, чтобы достичь высокой точности управления движением и функции автоматической фокусировки.пользователи могут контролировать движение оси Z и фокусировку изображения в программном обеспечении или клавиатуре, значительно повышает эффективность измерений.





Применение полуавтоматической оптической инспекционной машины

a. Промышленность форм
b. Производство автомобилей
в. Медицинская промышленность
d. Механическое производство
e. Цифровая промышленность 3C
f. Производство ПХБ
И так далее.



Конфигурация Hardare

Semi автоматическая оптически машина осмотра для измерения плоскостности 0

3 оси линейные шкалы с разрешением 0,5 мм

Высокопроизводительная функция автофокусирования
Совместима с сенсорным зондом Renishaw
Алюминиевая рабочая ступень и жесткое анодирование
3 кольца 8 секции светодиодный кольцевой свет программное управление и программируемый
¢ Параллельный световой путь светодиодный контурный свет программное управление и программируемый
Цифровая камера HD с разрешением 1,2 М пикселя
Интегрированная ядровая контрольная коробка
Моторизованное управление оси Z
¢ HIWIN линейный путь руководства
Ручной импульсный генератор для управления движением оси Z
С лазерными индикаторами для вспомогательного позиционирования и фокусировки
∙ 0,7-4,5X ручной зумовой линзы с сенсором обратной связи сигнала увеличения



Параметры

Модель EXTRA 200 EXTRA 300 EXTRA 400 EXTRA 500
Размер ((мм) ((L*W*H) 500*540*930 600*740*980 700*840*980 800*940*980
Диапазон измерений (мм) ((X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
Точность измерения (μm) 2.5+L/100 2.5+L/100 2.5+L/100 3+L/100
Повторяемость (μm) 2.5 2.5 2.5 3
Масса (кг) 140 кг 190 кг 240 кг 290 кг
Изображение и измерение СКД 200 мм (можно поднять в соответствии с требованиями клиентов)
Очки Ручной зумовой линзы 0.7-4.5X/Авто зумовой линзы 1-10X
Увеличение 18-195X (только для справки. При разных камерах и объективах увеличение будет отличаться.)
Поле зрения 8.1~1.3 мм
Рабочее расстояние 108 мм
Разрешение линейного масштаба 0.5 мкм ((0,1 мкм для опции))
Система привода Ручное управление осями X, Y, Z с закрытым контуром и функцией AUTU FOCUS
Освещение Программируемый 4-секционный светодиодный кольцевой поверхностный свет, параллельный светодиодный контурный свет, 8-секционный светодиодный кольцевой свет, коаксиальный, по желанию



Функции программного обеспечения

Программное обеспечение UNIMETRO INSPECT3D имеет удобный пользовательский интерфейс, его легко изучить.
мощная функция, позволяет пользователям достичь быстрого и точного измерения.
Программное обеспечение предлагает полный пользовательский интерфейс на английском языке, также позволяет разработку новых языков.

Ввод CAD-файла и измерения
Массив деталей и макроизмерения
Автофокусировка и измерение высоты
Функция навигации помогает быстро определить местоположение
Мощная геометрическая измеряющая функция
Функция вывода многочисленных отчетов и графических данных
Semi автоматическая оптически машина осмотра для измерения плоскостности 1
Гибкая пользовательская программа
Создание справочных элементов
Мощная функция обнаружения краев
Поддержка нескольких внешних аксессуаров
Автоматическое вычисление геометрической толерантности элементов
¢ Быстрое и удобное измерение сложной продукции






Информация о компании


Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine









Наш клиент и агент

Visual Measurement Machine
Visual Measurement Machine









Частые вопросы
Visual Measurement MachineВопрос 1: Вы завод или торговая компания?
Visual Measurement MachineA1: Мы являемся фабрикой и даем вам самый быстрый ответ в течение 24 часов.
Visual Measurement MachineВопрос 2: Чем занимается ваша компания в основном?
Visual Measurement MachineA2: Мы в основном производим измерительную машину Vision, измерительную машину координат, светильники CMM&VMM и т.д.
Visual Measurement MachineQ3: Как выбрать подходящую спецификацию?
Visual Measurement MachineA3: Пока вы сообщите нам разновидность и размер продукта, который следует измерить, наша профессиональная команда посоветует вам измерительный прибор соответствующих спецификаций.
Visual Measurement MachineQ4: Принимаете ли вы индивидуальное обслуживание?
Visual Measurement MachineA4: будьте уверены! мы можем предоставить не только типичные машины, но и машины, настроенные на потребности клиента.
Visual Measurement MachineQ5: Каков ваш гарантийный срок?
Visual Measurement MachineA5: Гарантия на нашу продукцию составляет 1 год. Качество нашей продукции очень стабильно, и мы значительно улучшили некоторые неисправности. Вы можете быть уверены в качестве нашей продукции.
