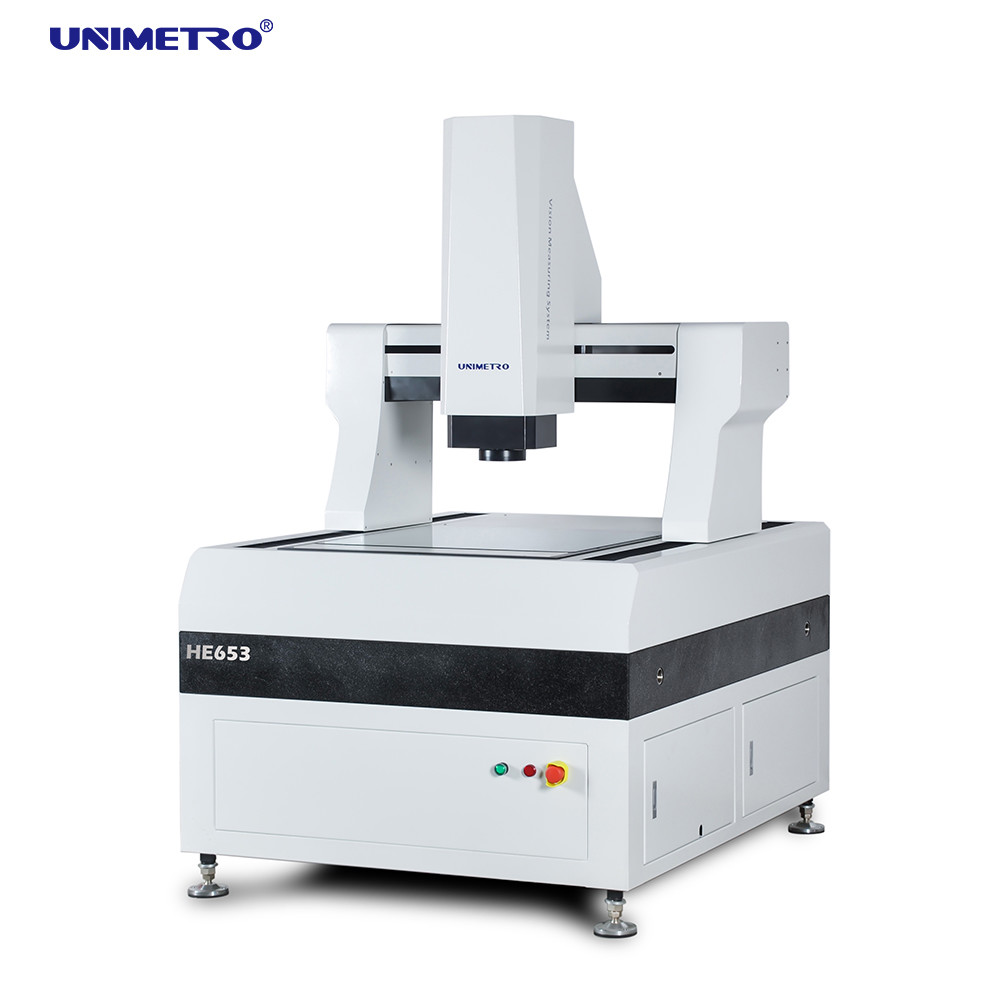

Прецизионная видеоизмерительная машина ВМЗ с программным управлением

Полностью автоматизированный видеометрологический измерительный прибор для промышленного контроля

Машина визуального измерения с ЧПУ портального типа серии HE специально разработана для высокоточных и крупномасштабных измерений. Он использует полностью закрытую конструкцию мобильного моста, чтобы обеспечить фиксированность измерений. Он органично сочетает в себе высокую точность и высокую эффективность для эффективного определения геометрических параметров различных продуктов. В настоящее время он в основном используется в печатных платах, ламинате с медным покрытием, плоском стекле, жидкокристаллических модулях, пресс-формах для ножей, изоляционных материалах, прецизионном листовом металле и других отраслях промышленности.

Описание

Машина для визуального измерения ---- Конструкция с высокой жесткой структурой
>> Принята вся конструкция подвижного моста с закрытой рамой, фиксированная измерительная заготовка, большая несущая способность и хорошие характеристики движения.
>> Внедрение технологии анализа методом конечных элементов в механическое проектирование для обеспечения высокой жесткости и высокой точности механической конструкции.
>> Гранитное основание класса 000, высокая прочность, коррозионная стойкость и хорошая стабильность.
>> Рабочий стол для обработки поверхности оксида алюминия, быстрое и гибкое управление действиями, прочный и красивый.

Визуальная измерительная машинаВысокая ---- Конфигурация точности
>> Линейка с открытой решеткой RENISHAW, разрешение 0,5 мкм, высокая точность и хорошая стабильность. (0,1 мкм в качестве опции)
>> Прецизионная линейная направляющая, шариковый винт шлифовального станка и серводвигатель переменного тока обеспечивают стабильность точности позиционирования системы станка.
>> 2-мегапиксельная цветная цифровая камера Giga высокой четкости отвечает требованиям четкого наблюдения и стабильных измерений.
>> 6,5-кратный оптический объектив высокой четкости, точный автоматический зум, быстрая калибровка пикселей.
>> Программируемый 5-кольцевой 8-секционный светодиодный поверхностный источник света, параллельная контурная светодиодная система источников света.
>> Полноосевое автоматическое управление, серводвигатель переменного тока с замкнутым контуром.


Мультисенсор визуальной измерительной машины для 3D-измерений
Большая визуальная измерительная машина портального типа серии HE может быть оснащена различными 3D-датчиками для комплексных 2D/3D-композитных измерений. Он также может быть оснащен бесконтактными датчиками, такими как зонд и лазер. Он также поддерживает полную серию кронштейнов датчиков RENSHAW, что позволяет пользователям выполнять автоматическое преобразование полномасштабных измерений на одном устройстве, что значительно повышает производительность.


Параметры

Информация о компании

Наш клиент и агент









Часто задаваемые вопросы
В1: вы фабрика или торговая компания?
A1: Мы являемся фабрикой и даем вам самый быстрый ответ в течение 24 часов.
В2: Чем в основном занимается ваша компания?
A2: В основном мы производим измерительные машины Vision, координатно-измерительные машины, приспособления CMM и VMM и т. д.
В3: Как выбрать подходящую спецификацию?
A3: Если вы сообщите нам о разнообразии и размере измеряемого продукта, наша профессиональная команда посоветует вам измерительный прибор подходящих характеристик.
В4: принимаете ли вы индивидуальное обслуживание?
А4: Обязательно! Мы можем предоставить не только типовые машины, но и машины, адаптированные к потребностям клиента.
В5: какой у вас гарантийный срок?
A5: гарантийный срок нашей продукции составляет 1 год. Качество нашей продукции очень стабильное, и мы значительно улучшили некоторые хрупкие детали. Вы можете быть уверены в качестве нашей продукции.
