Легкие комплекты оснастки для КИМ из алюминия 6061 для высокоточного выравнивания электронных компонентов
Высококачественные комплекты оснастки для КИМ для координатно-измерительных машин
Серия оснастки FlexFix разработана для прецизионных измерений в различных отраслях, включая электронику, аэрокосмическую промышленность, автомобилестроение, производство пластмасс и медицину. Совместимые со всеми размерами и моделями систем КИМ и ВМ, эти инструменты повышают гибкость, повторяемость и стандартизацию измерений.
Модульная система оснастки для применений КИМ
Разработанная UNIMETRO, серия FlexFix повышает воспроизводимость и точность процесса контроля благодаря быстрой и повторяемой установке оснастки. Эта модульная система расширяется в соответствии с потребностями пользователя, предоставляя комплексные решения по оснастке для деталей любого размера, формы и материала.
Система оснащена плитами с резьбовыми отверстиями M8 различных стандартных размеров, изготовленными из высокоточного алюминия 6061 с использованием сложных процессов для обеспечения точности и надежности системы. Решения могут быть быстро собраны без инструментов для увеличения производительности и устранения задержек при проверке.
Выбор комплекта оснастки

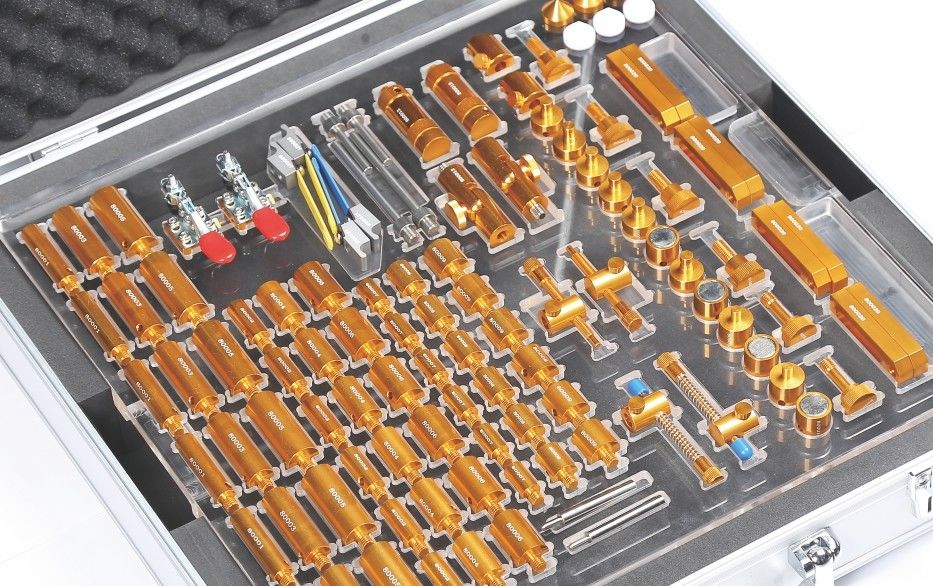

Оснастка для КИМ серии FlexFix доступна в виде стартовых комплектов, содержащих одну базовую плату и полные наборы компонентов. Выбирайте размеры базовых плит в соответствии с размерами вашей машины КИМ и требованиями к измерениям.
Компоненты оснастки для КИМ
Компоненты FlexFix разработаны для надежного удержания деталей с минимальным необходимым усилием, не требуя специальных инструментов. Компоненты включают опоры, зажимы и прижимные элементы с рациональной конструкцией, предотвращающей повреждение или деформацию измеряемых деталей. Гибкая система обеспечивает различные комбинации оснастки и чистые пути для 3D-измерительных щупов.
Базовые плиты для КИМ
Базовые плиты различных размеров подходят для разных моделей КИМ и требований к оснастке компонентов. Производство включает ЧПУ-обработку, прецизионную шлифовку, анодирование и лазерную маркировку для обеспечения высокой точности, плоскостности и надежности. Доступны нестандартные размеры и схемы расположения резьбовых отверстий.
Алфавитно-цифровые сетки и видимые номера деталей позволяют пользователям документировать настройки, записывая сборку и расположение компонентов, что обеспечивает быстрое и точное воспроизведение для последующих проверок.
Стандартные размеры плит
400×300 мм, резьбовые отверстия M8
400×400 мм, резьбовые отверстия M8
500×500 мм, резьбовые отверстия M8
600×600 мм, резьбовые отверстия M8
Доступны нестандартные размеры
Компоненты и параметры комплекта
| Наименование |
Маркировка |
Кол-во |
| Опора 12×50 мм |
80001 |
3 |
| Опора 12×30 мм |
80002 |
3 |
| Опора 16×50 мм |
80003 |
3 |
| Опора 16×30 мм |
80004 |
3 |
| Опора 20×50 мм |
80005 |
3 |
| Опора 20×30 мм |
80006 |
3 |
| Опора 12×20 мм |
80007 |
3 |
| Опора 16×20 мм |
80008 |
3 |
| Опора 20×20 мм |
80009 |
3 |
| Регулируемый шарнир |
800012 |
2 |
| Регулируемая опорная стойка |
800013 |
2 |
| Магнит |
800014 |
4 |
| Штифтовая опора |
800015 |
2 |
| Адаптер |
800016 |
6 |
| Винт базовой платы |
800017 |
2 |
| V-образная стойка |
800018 |
2 |
| Винты |
800019 |
2 |
| Регулируемая направляющая |
800020 |
2 |
| Натяжной зажим |
800021 |
4 |
| Опора короткого натяжного зажима |
800023 |
2 |
| Опора длинного натяжного зажима |
800024 |
2 |
| Конус |
800025 |
2 |
| Нейлоновый конус |
800026 |
2 |
| Отвертка |
800027 |
2 |
Часто задаваемые вопросы
Вы фабрика или торговая компания?
Мы фабрика и предоставляем ответы в течение 24 часов.
Что производит ваша компания в основном?
Мы специализируемся на машинах для оптического измерения, координатно-измерительных машинах и оснастке для КИМ/ВМ.
Как выбрать подходящую спецификацию?
Наша профессиональная команда порекомендует подходящие спецификации на основе разнообразия вашей продукции и требований к измерениям.
Вы принимаете индивидуальные услуги?
Да, мы предоставляем как стандартные машины, так и индивидуальные решения, адаптированные к потребностям клиентов.
Какой у вас гарантийный срок?
На нашу продукцию предоставляется 1-летняя гарантия. Мы усилили хрупкие детали для повышения стабильности продукта и обеспечения качества.
