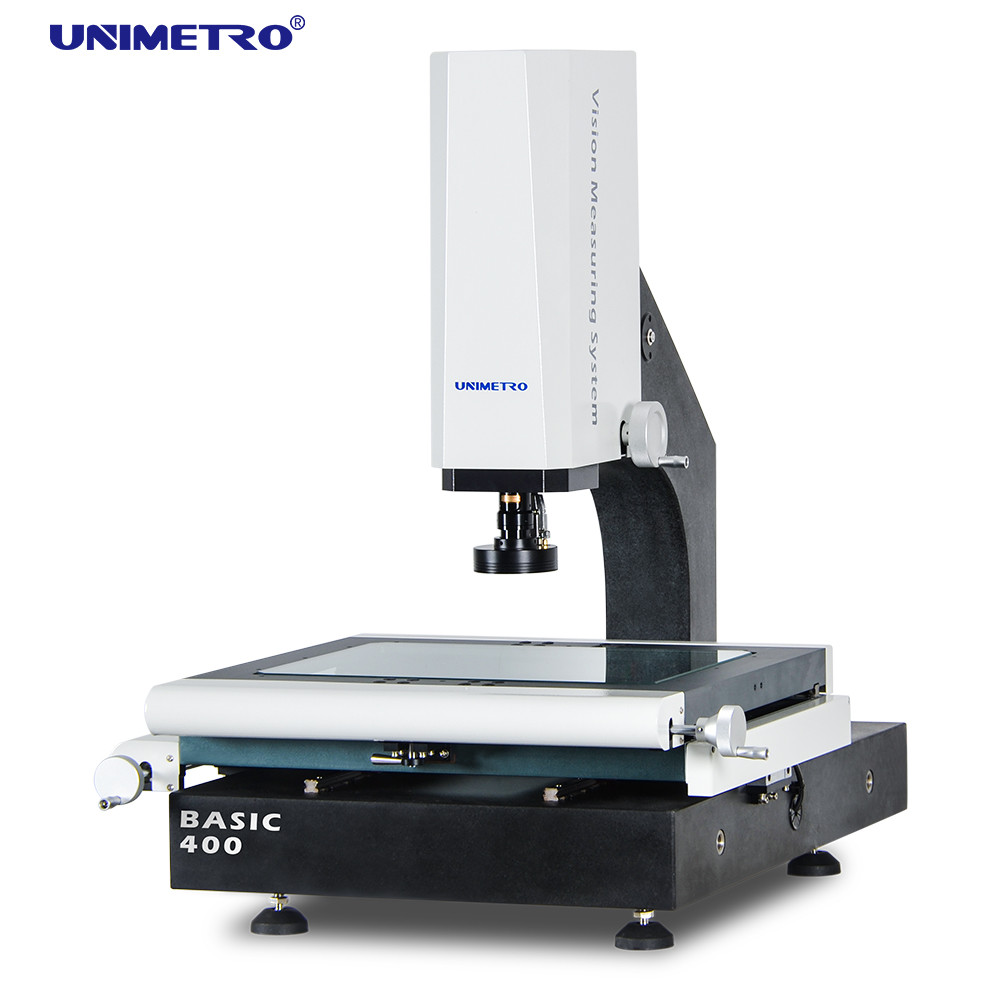

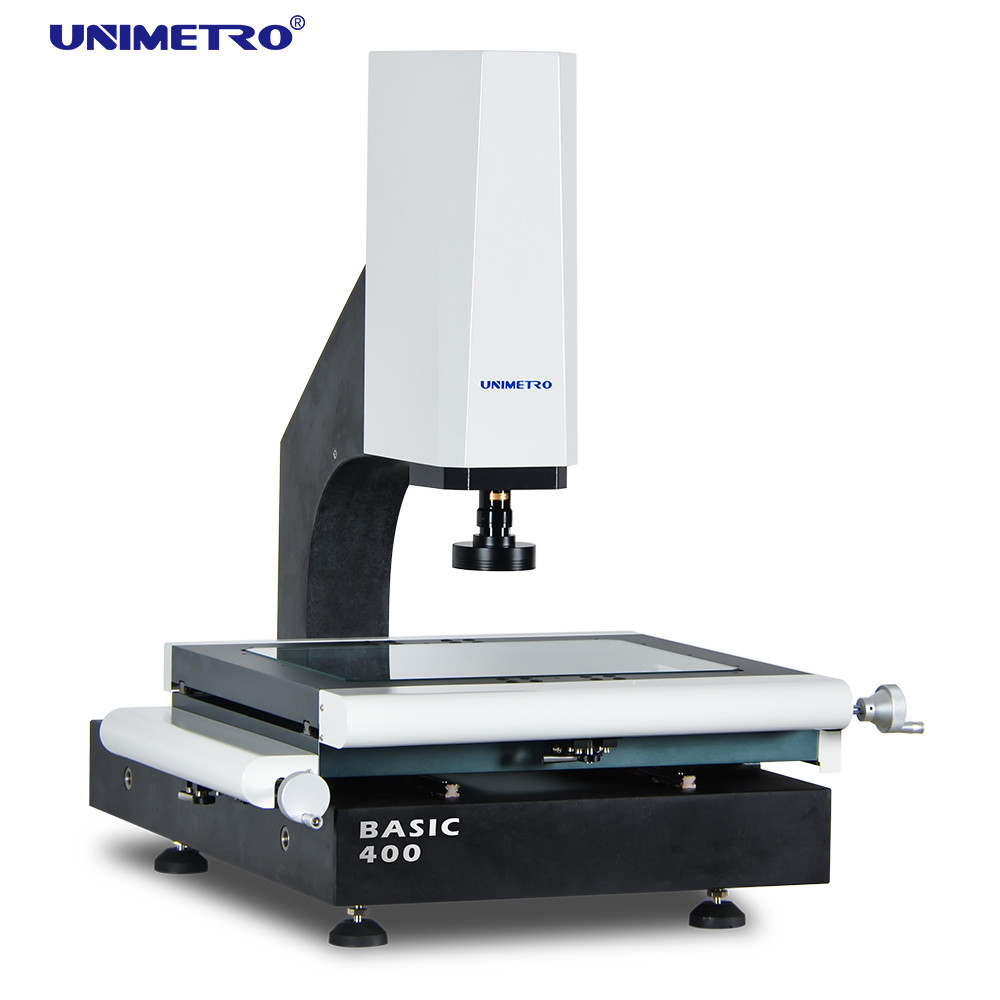

Хорошее качество оптического измерительного оборудования, ручная машина для измерения зрения, машина vmm
Ручной прибор для измерения зрения можно использовать, как показано ниже на видео.
Описание

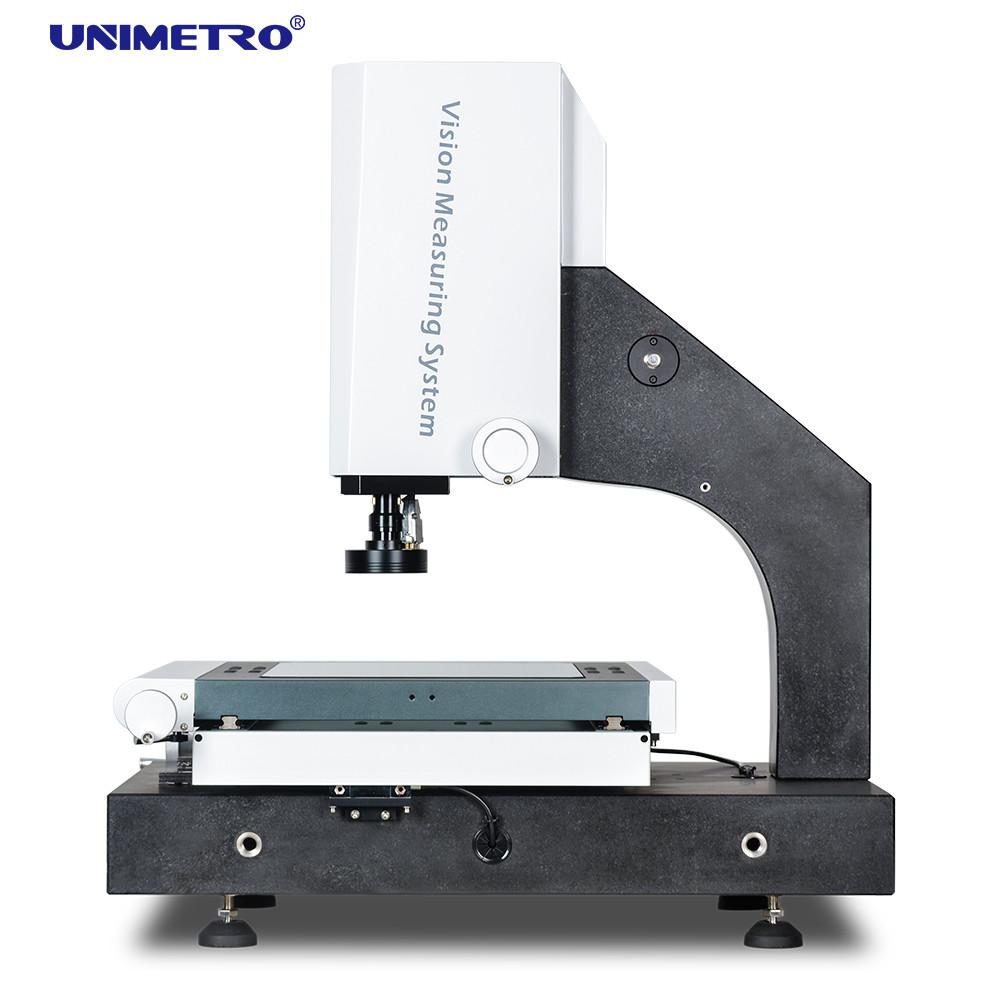

▶Гранитное основание и колонна, отличная устойчивость;
▶Алюминиевый рабочий стол обеспечивает быстрое реагирование и гибкость управления движением;
▶Использование линейных направляющих HIWIN и высокоточных линейных направляющих с алюминиевым рабочим столом и обработкой поверхности с твердым анодированием обеспечивает высокие динамические характеристики и длительный срок службы машины.
▶Интегрированная система управления, встроенная в систему управления движением, а также управление всеми сигналами, такими как освещение и линейное считывание шкалы, обеспечивает чрезвычайно стабильную работу машины.
◉ 3-осевые линейные шкалы с разрешением 0,5 мкм
◉ Высокопроизводительная функция автофокусировки
◉ Совместимость с контактными датчиками Renishaw.
◉ Алюминиевый рабочий стол и твердое анодирование

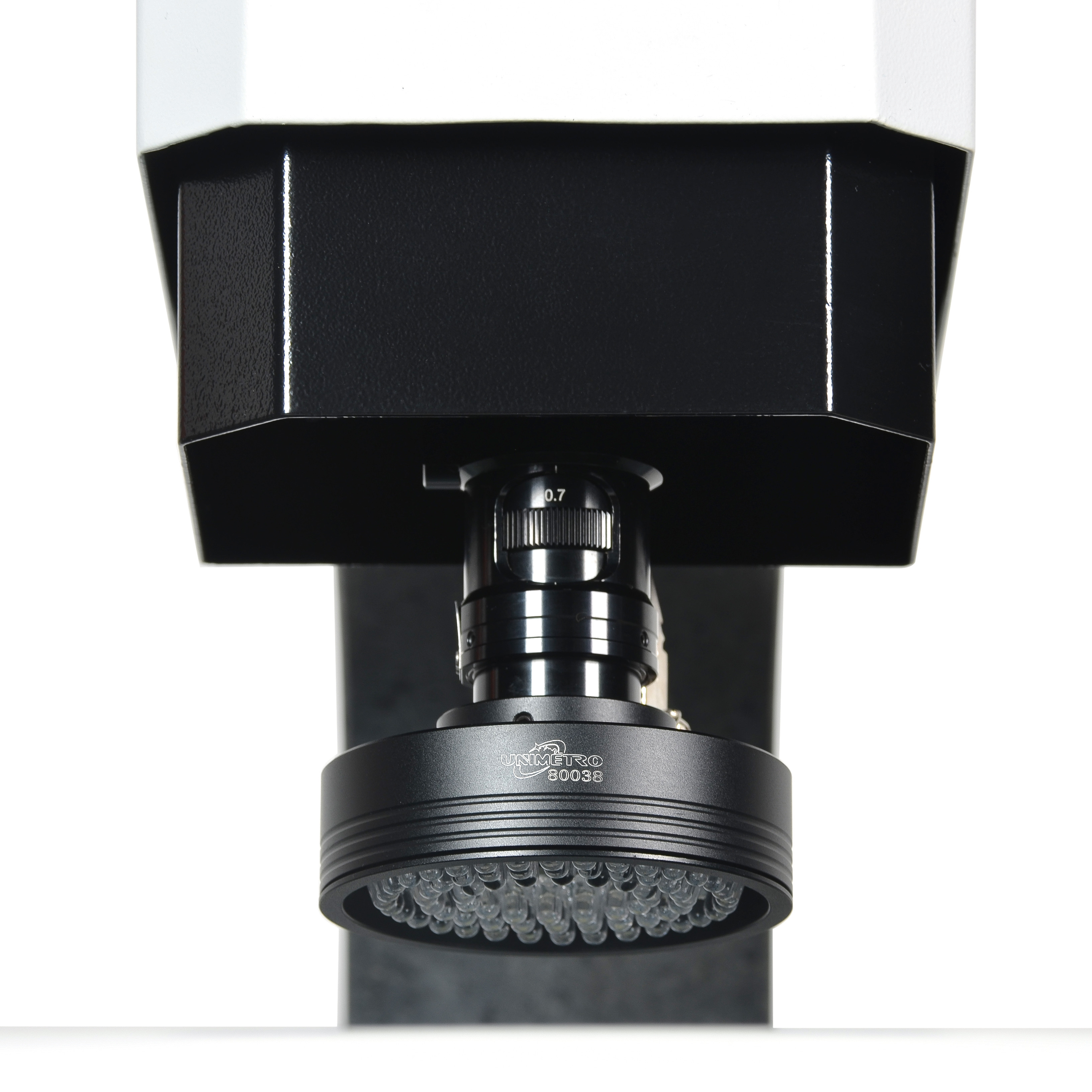

◉ 3 кольца, 8 секций, светодиодное кольцевое освещение, программное управление и программирование
◉ Программное управление и программирование светодиодного контурного освещения параллельного светового пути
◉ Цифровая камера HD с разрешением 1,2 млн пикселей
◉ Встроенный основной блок управления
◉ Моторизованное управление по оси Z
◉ Линейная направляющая HIWIN
◉ С лазерными индикаторами для вспомогательного позиционирования и фокусировки.

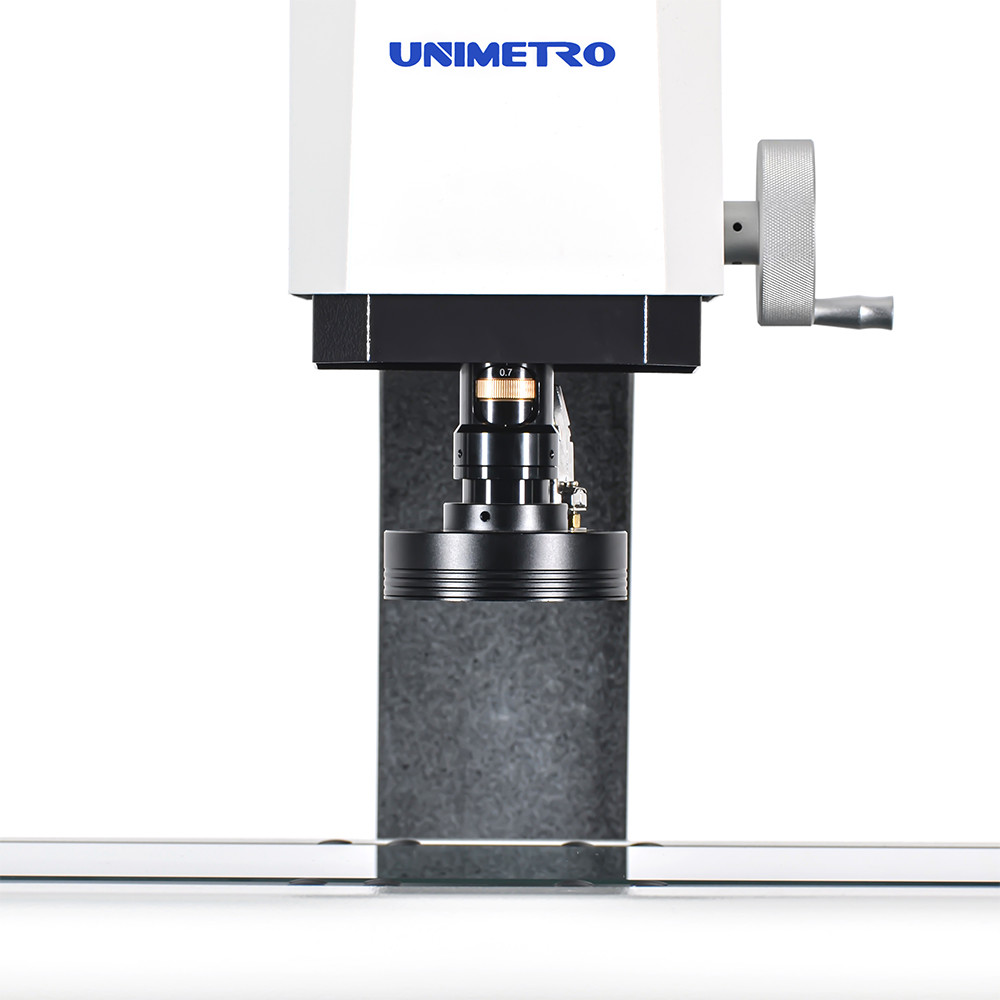

◉ 0,7–4,5-кратный зум-объектив с ручным управлением и датчиком обратной связи сигнала увеличения
Характеристики зонда
Наша ручная машина для измерения зренияможно реализовать 3D-функцию, добавив зонд.
◉ Простая калибровка
◉ Касание под несколькими углами
◉ Быстрая настройка системы координат
◉ Совместимость со всей линейкой стилусов Renishaw.
◉ Поддерживается модуль CAD (опционально)
◉ Вывод 3D-чертежа
◉ Совместимость со звездообразным зондом
◉ 3D измерение размеров
◉ Изображение и сенсорный датчик объединяют измерения
◉ Поддерживается стойка для датчиков (опционально)
Параметры
| Модель |
БЕЙСИК 200 |
БЕЙСИК 300 |
БЕЙСИК 400 |
БЕЙСИК 500 |
| Размер (мм) (Д*Ш*В) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Диапазон измерения (мм)(X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Точность измерения (мкм) |
2,5+л/100 |
2,5+л/100 |
2,5+л/100 |
3+л/100 |
| Повторяемость (мкм) |
2,5 |
2,5 |
2,5 |
3 |
| Вес (кг) |
140 кг |
190 кг |
240 кг |
290 кг |
| Изображение и измерение |
ПЗС-матрица |
Цифровая HD-камера с разрешением 1,2 млн пикселей |
| Объектив |
0,7-4,5-кратный зум-объектив с ручным управлением и датчиком обратной связи по сигналу увеличения |
| Увеличение |
18-195X (Только для справки. С другой камерой и объективом увеличение будет другим.) |
| Поле зрения |
8,1~1,3 мм |
| Рабочее расстояние |
80 мм |
| Разрешение линейной шкалы |
0,5 мкм (0,1 мкм для опции) |
| Система вождения |
Ручное управление по осям X,Y,Z |
| Освещение |
Программируемый 4-секционный светодиодный кольцевой поверхностный светильник, параллельный светодиодный контурный светильник, 8-секционный светодиодный кольцевой светильник, коаксиальный, для опции |
L — длина измерения (мм), механическая точность оси Z и точность фокусировки зависят от поверхности заготовки. **Увеличение является приблизительным и зависит от размера монитора и разрешения.
Поле зрения (мм) = (диагональ*горизонтальная*вертикальная)
Опционально доступен объектив с увеличением 0,5X или 2X, обеспечивающий увеличение изображения: 13X~86X или 52X~344X.
Функция программного обеспечения
Программное обеспечение UNIMETRO INSPECT3D имеет удобный пользовательский интерфейс, простое в освоении,
Мощная функция позволяет пользователям выполнять быстрые и точные измерения.
Программное обеспечение предлагает полностью англоязычный пользовательский интерфейс, а также позволяет разрабатывать новые языки.
◉ Введите файл САПР и измерьте
◉ Массив деталей и макроизмерение
◉ Автоматическая фокусировка и измерение высоты
◉ Функция навигации помогает быстро найти
◉ Мощная функция геометрического измерения
◉ Несколько отчетов о данных и функция вывода графических данных.
◉ Гибкая пользовательская программа
◉ Создание справочных элементов
◉ Мощная функция обнаружения границ
◉ Поддержка нескольких внешних аксессуаров
◉ Автоматический расчет геометрических допусков элементов
◉ Быстрое и удобное измерение сложной продукции
Информация о компании
Наш клиент и агент
| Часто задаваемые вопросы |
| В1: вы фабрика или торговая компания? |
| A1: Мы являемся фабрикой и даем вам самый быстрый ответ в течение 24 часов. |
| В2: Чем в основном занимается ваша компания? |
| A2: В основном мы производим измерительные машины Vision, координатно-измерительные машины, приспособления CMM и VMM и т. д. |
| В3: Как выбрать подходящую спецификацию? |
| A3: Если вы сообщите нам о разнообразии и размере измеряемого продукта, наша профессиональная команда посоветует вам измерительный прибор подходящих характеристик. |
| В4: принимаете ли вы индивидуальное обслуживание? |
| А4: Обязательно! Мы можем предоставить не только типовые машины, но и машины, адаптированные к потребностям клиента. |
| В5: какой у вас гарантийный срок? |
A5: гарантийный срок нашей продукции составляет 1 год. Качество нашей продукции очень стабильное, и у нас есть
значительно улучшены некоторые хрупкие детали. Вы можете быть уверены в качестве нашей продукции. |
