Полуавтоматическая измерительная машина зрения Vmm 2.5μM Повторяемость (E300)

Высокоточная контактная зондовая полуавтоматическая система измерения с использованием машинного зрения (VMM)





Конфигурация оборудования



Функции программного обеспечения

Наши измерительные машины с использованием машинного зрения могут добавлять зонд для реализации 3D-функции
● Легкая калибровка
● Многоугольное касание
● Быстрая настройка системы координат
● Совместимость со всей линейкой стилусов Renishaw
● Поддержка модуля CAD (опционально)
● Вывод 3D-чертежей
● Совместимость со звездным зондом
● 3D-измерение размеров
● Комбинированное измерение изображения и контактного зонда
● Поддержка стойки для зондов (опционально)


Параметры

Параметры наших измерительных машин с использованием машинного зрения показаны в таблице ниже:


Модель		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
Размеры (мм) (Д*Ш*В)		500*540*930	600*740*980	700*840*980	800*940*980
Диапазон измерений (мм) (X*Y*Z)		200*100*150	300*200*200	400*300*200	500*400*200
Точность измерений (μм)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Повторяемость (μм)		2.5	2.5	2.5	3
Вес (кг)		140 кг	190 кг	240 кг	290 кг
Изображение и измерения	ПЗС	200 мм (может быть увеличено в соответствии с требованиями заказчиков)

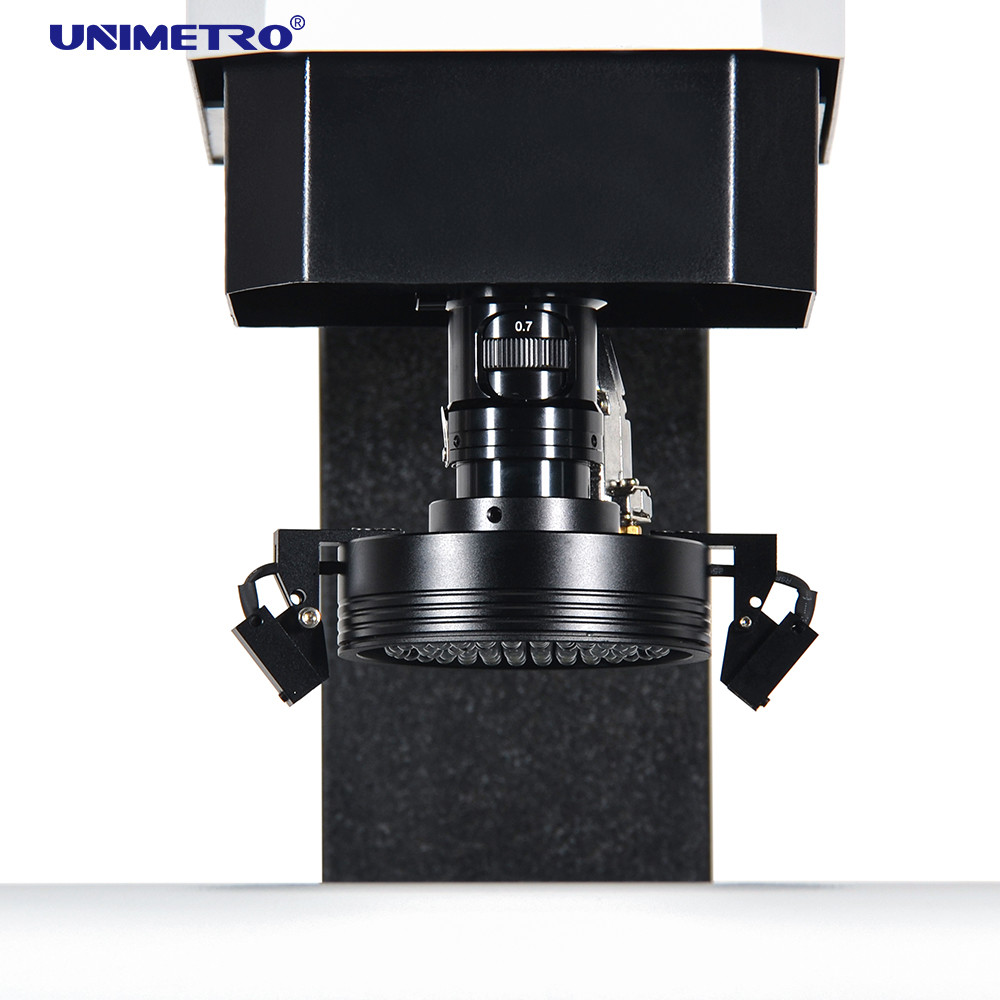

	Объектив	Ручной зум-объектив 0,7-4,5X / Автоматический зум-объектив 1-10X
	Увеличение	18-195X (Только для справки. При использовании разных камер и объективов увеличение будет разным.)
	Поле зрения	8,1~1,3 мм
	Рабочее расстояние	108 мм
Разрешение линейной шкалы		0,5 μм (0,1μм опционально)
Система привода		Оси X, Y ручное управление, ось Z управление ЧПУ с обратной связью и функция АВТОФОКУСА
Освещение		Программируемый 4-секционный светодиодный кольцевой поверхностный свет, параллельный светодиодный контурный свет, 8-секционный светодиодный кольцевой свет, коаксиальный, опционально
