Машина оборудования измерения vmm зрения зонда касания высокой точности полу-автоматическая
Наша машина измерения зрения имеет под особенностью: ►Основание гранита и столбец, превосходная стабильность; ►Z-ось принимает высокоточную линейную систему управления мотора проводника и сервопривода для того чтобы осуществить автоматический фокусировать, исключить ошибку искусственный фокусировать, и улучшает точность и стабильность измерения; ►Алюминиевый этап работы, делает контроль за движением быстро реагируя и гибкий; ►Programmable 3 источник света поверхности СИД раздела кольца 4, система источника света контура СИД параллели передачи, и встроенный светлый модуль регулировки программного обеспечения могут свободно контролировать яркость света в 3 кольцах и 4 зонах.
Конфигурация Hardeare
Configuations нашего оборудования измерения зрения как ниже: ●3 масштаба разрешения оси 0.5um линейных ●Функция фокуса высокой эффективности автоматическая ●Совместимый с зондом касания Renishaw ●Алюминиевый этап работы и трудный анодировать ●3 управление программного обеспечения света кольца СИД раздела колец 8 и programmable ●Параллельные светлое СИД пути контурят светлое управление программного обеспечения и programmable ●цифровая фотокамера пиксела HD 1.2M ●Интегрированный распределительный ящик ядра ●Управление z моторизованное осью ●Путь проводника HIWIN линейный ●Ручной генератор ИМПа ульс для управления движения оси z ●С индикаторами лазера для вспомогательные располагать и фокусировать ●ручной согнутый объектив с переменным фокусным расстоянием 0.7-4.5X с датчиком обратной связи сигнала увеличения
Программные особенности
Наши машины зрения измеряя могут добавить зонд для того чтобы осуществить функцию 3d ●Легкая тарировка ●Множественный касаться угла ●Быстрая установка системы координат ●Совместимый к полной линейке stylis Renishaw ●Поддержанный модуль CAD (опционный) ●рисуя выход 3D ●Зонд звезды совместимый ●измерять размера 3D ●Измерять комбайна зонда изображения и касания ●Поддержанный шкаф зонда (опционный)
Параметры
Наш параметр измеряя машин зрения как под шоу диаграммы:
Модель
ЭКСТРА 200
ЭКСТРА 300

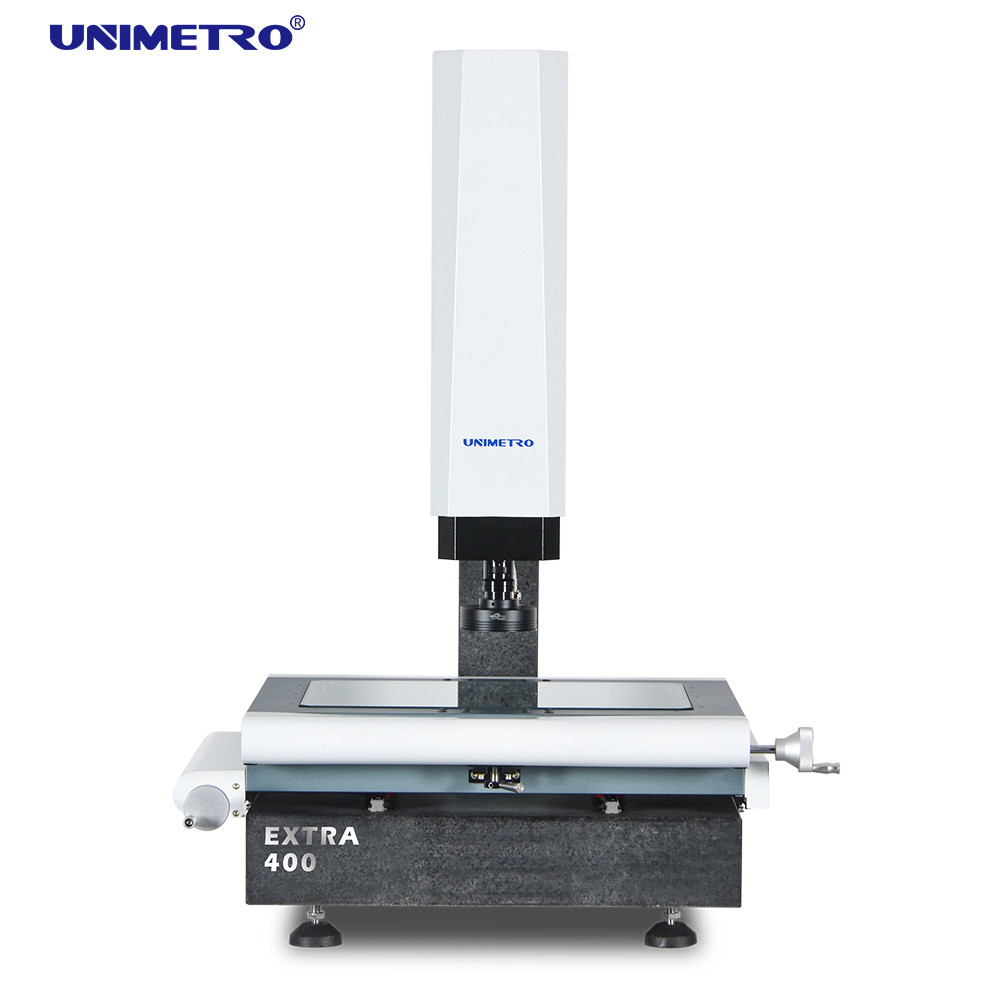

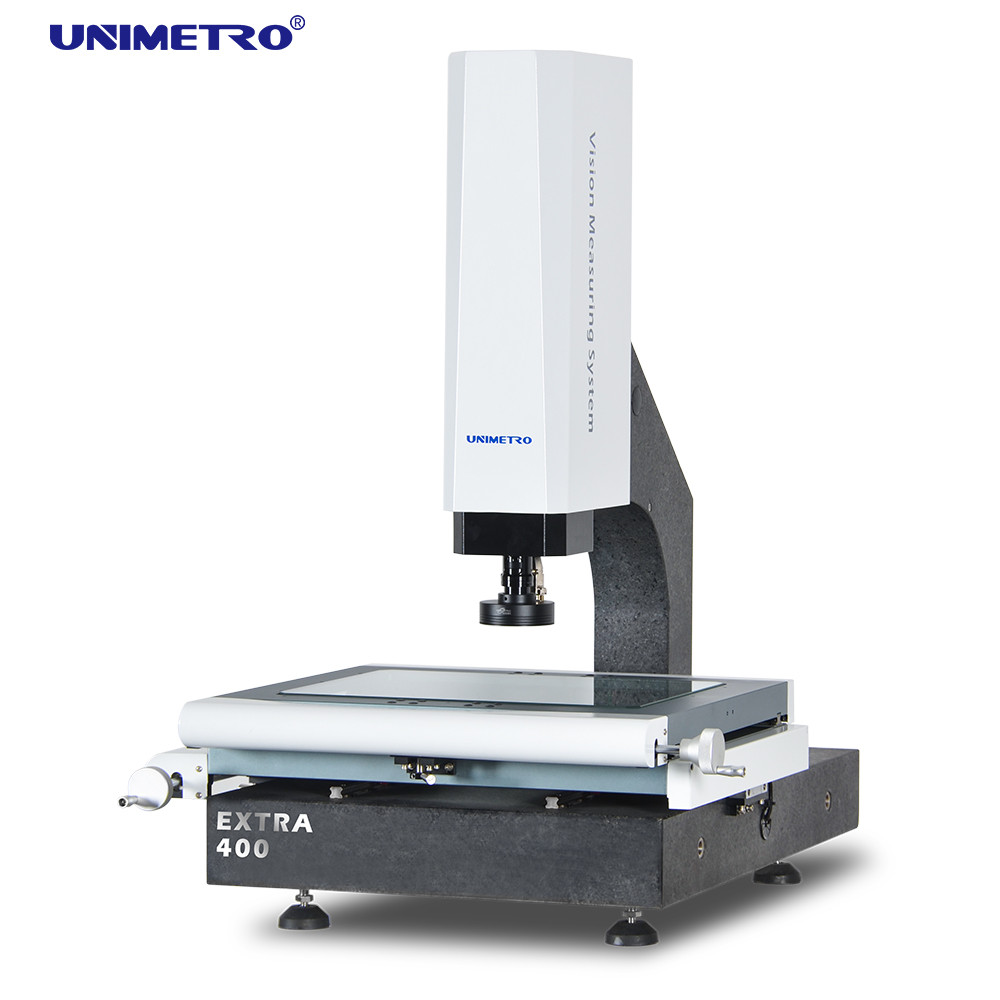

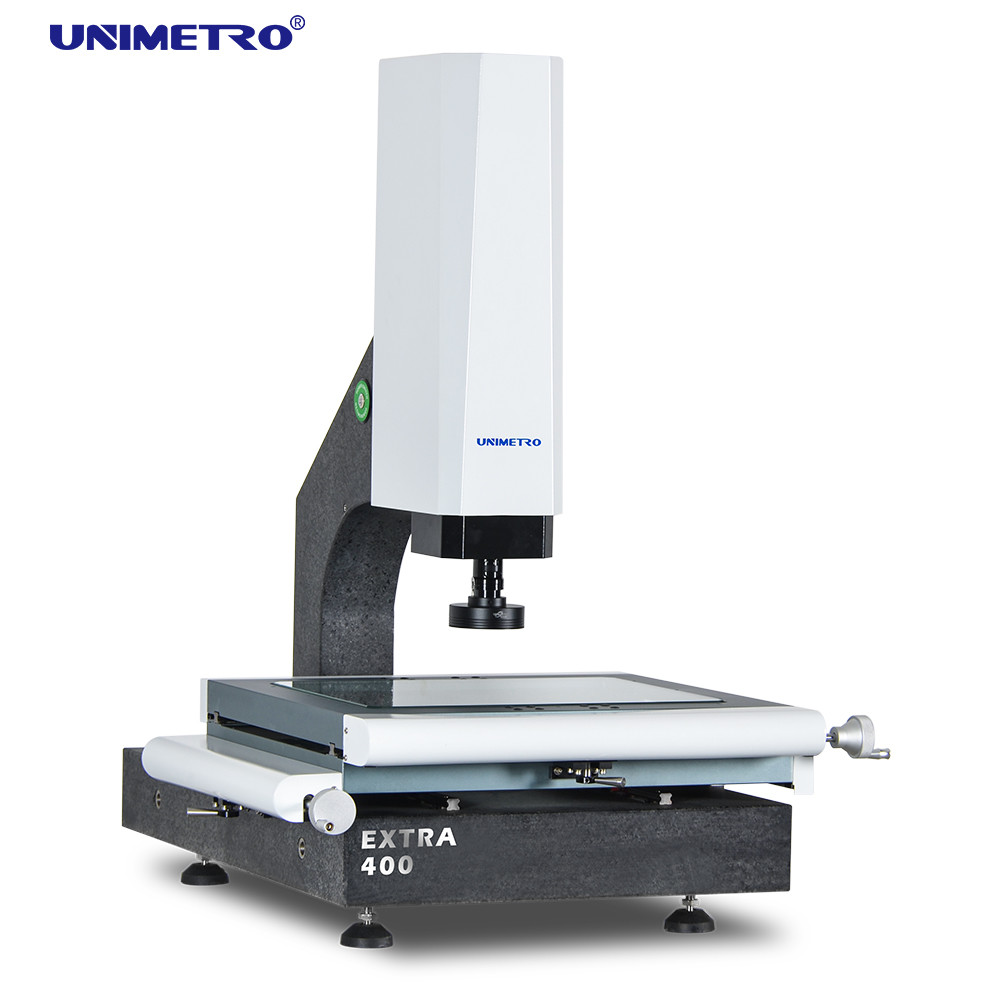

ЭКСТРА 400
ЭКСТРА 500
Размер (mm) (L*W*H)
500*540*930
600*740*980
700*840*980
800*940*980
Измеряя ряд (mm) (X*Y*Z)
200*100*150
300*200*200
400*300*200
500*400*200
Измеряя точность (μm)
2.5+L/100
2.5+L/100
2.5+L/100
3+L/100
Повторимость (μm)
2,5
2,5
2,5
3
Вес (kg)
140kg
190kg
240kg
290kg
Изображение и измерять
CCD
200mm (смогите быть поднято согласно требованиям клиентов)
Объектив

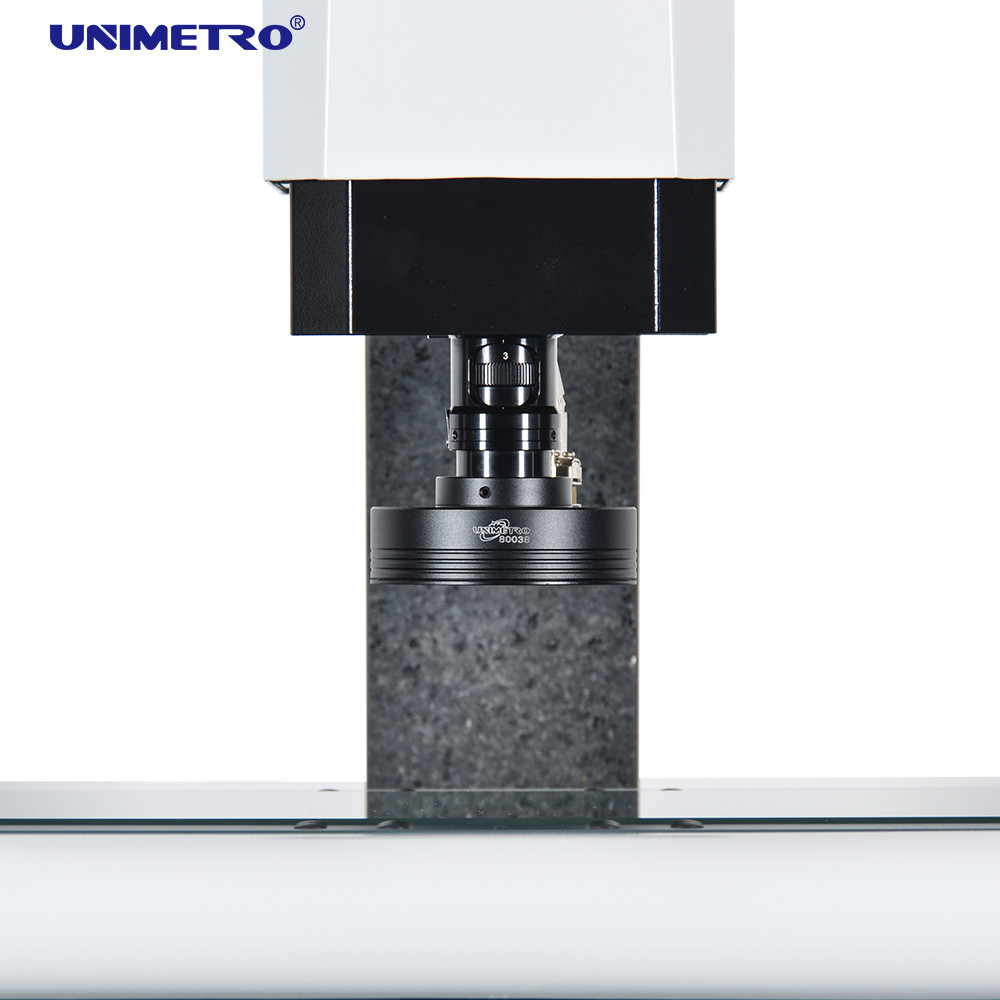

Ручной согнутый объектив с переменным фокусным расстоянием 1-10X объектива с переменным фокусным расстоянием 0.7-4.5X/Auto
Увеличение
18-195X (для ссылки только. С различными камерой и объективом увеличение будет другое. )
Область видимости
8.1~1.3mm
Расстояние деятельности
108mm
Линейное разрешение масштаба
0,5 μm (0.1μm для варианта)
Вынуждающая система
Conrol x, Y-osи ручное, ось z управление CNC конц-петли и funtion ФОКУСА AUTU доступные
Освещение
Свет Programmable кольца СИД 4 разделов поверхностный, параллельный свет контура СИД, свет кольца СИД 8 разделов, коаксиальный, для варианта
Функция программного обеспечения
ПРОВЕРИТЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ЗРЕНИЯ 3D ИЗМЕРЯЯ ●Файл и измерение CAD входного сигнала ●Части массив и измерять макроса ●Автоматический измерять фокуса и высоты ●Проводя функция помогает быстрый размещать ●Сильная геометрическая измеряя функция ●Множественные отчеты о данных и графическая функция вывода данных ●Гибкая программа для пользователя ●Создание элементов ссылки ●Сильный край обнаруживая функцию ●Поддерживая множественные внешние аксессуары ●Автоматическое вычисление допуска элементов геометрического ●Измеряя осложненная продукция быстро и удобно
Информация о компании
Наше Client&Agent
вопросы и ответы
Q1: Вы фабрика или торговая компания?
A1: Мы фабрика и давать вам самый быстрый ответ в 24 часах.
Q2: Что ваша компания главным образом внутри?
A2: Мы главным образом произвести машину зрения измеряя, координированную измеряя машину, fixturesetc CMM&VMM.
Q3: Как выбрать соотвествующую спецификацию?
A3: Покуда вы скажете нам разнообразие и размер продукта, который нужно измерить, наша профессиональная команда посоветовала бы вам измеряя аппаратуры соответствующих спецификаций.
Q4: Вы признаваете подгонянное обслуживание?
A4: Уверен! Мы можем обеспечить не только типичные машины, но также машины подгонянные к потребностям клиента.
Q5: Что ваш период гарантии?
A5: Наш период гарантии продукта 1 год. Наше качество продукции очень стабилизировано, и мы имеем улучшенный много на некоторых breakable частях. Вы можете отдохнуть уверенное нашего качества продукции.
