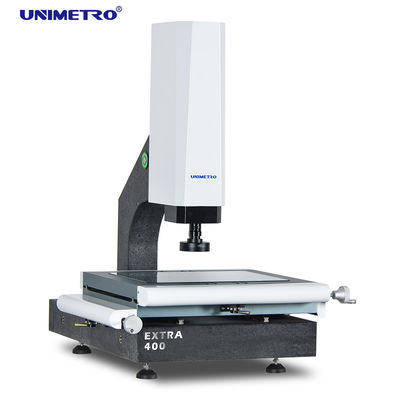

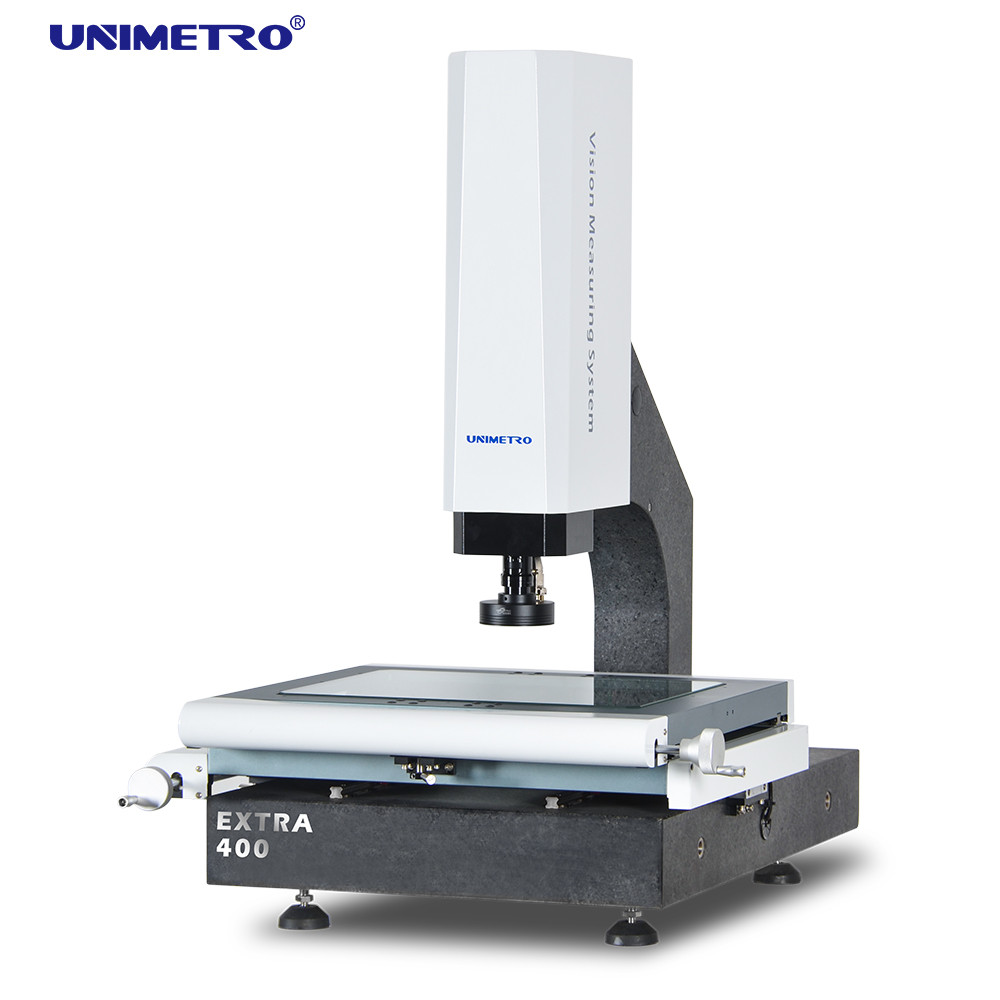

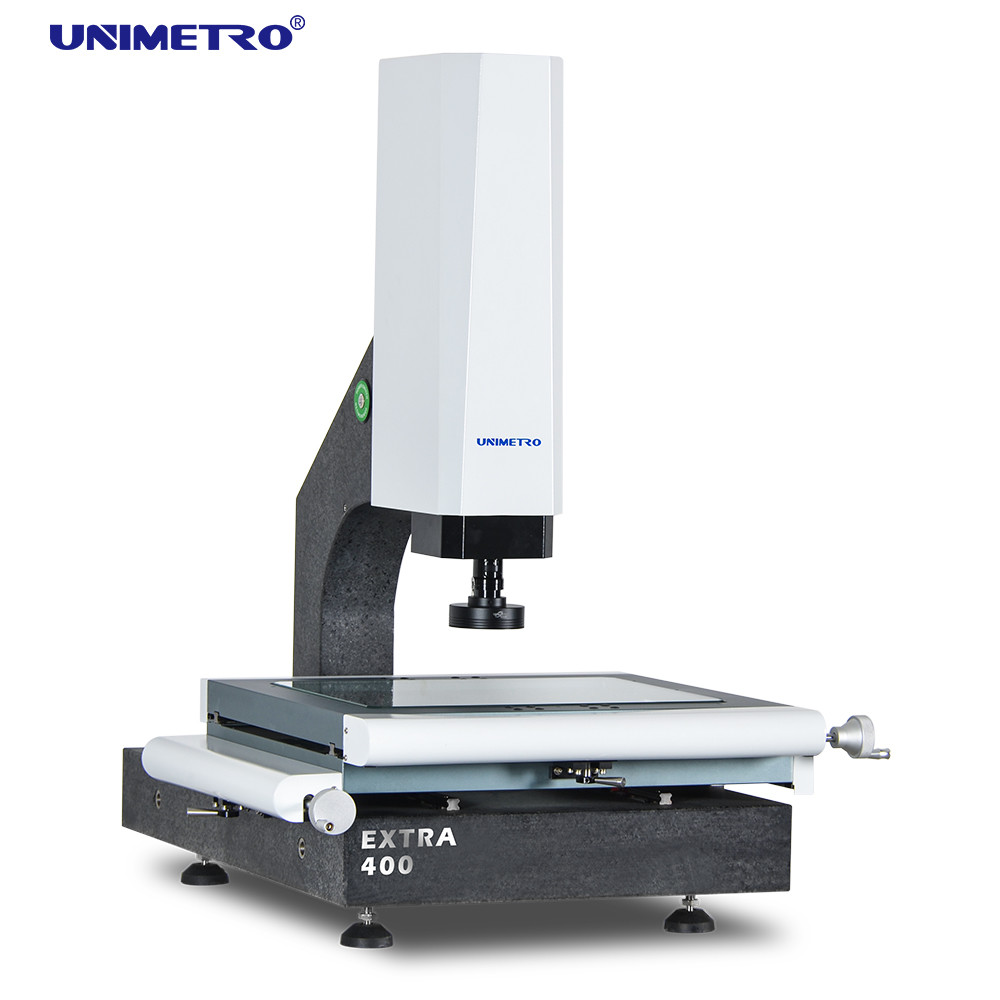

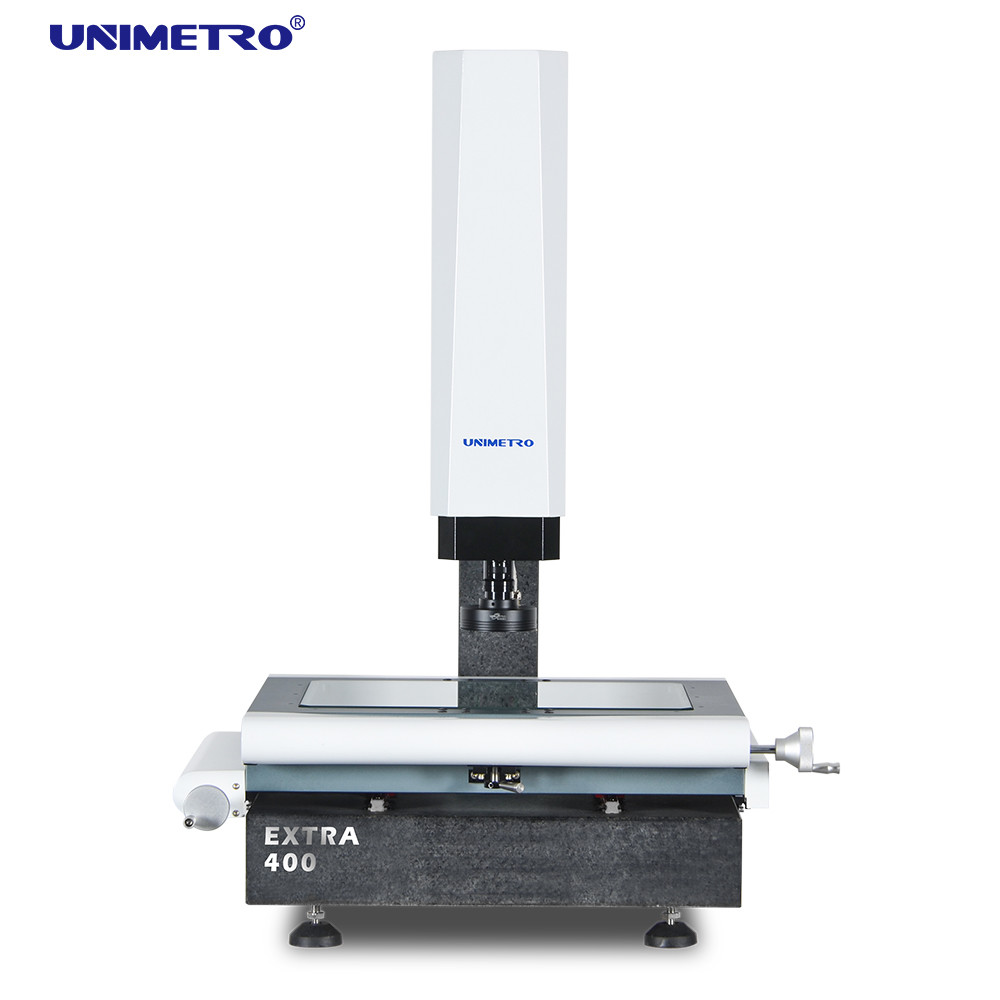

Полуавтоматическая система измерения зрения (VMM) с повторяемостью 2,5 мкм, модель E300

Высокоточный сенсорный зонд полуавтоматическое измерительное оборудование зрения





Конфигурация Hardare



Особенности программного обеспечения

Наши машины измерения зрения могут добавить зонд для реализации 3D функции
● Легкая калибровка
● Многоугольное прикосновение
● Быстрая настройка системы координат
● Совместима со всей линией стилей Renishaw
● Поддерживается CAD-модуль (необязательно)
● Выпуск 3D-рисунков
● Совместимость звездного зонда
● Измерение 3D-размера
● Комбинированное измерение изображения и сенсорного зонда
● Поддержка стойки для зондов (необязательно)


Параметры

Параметры наших зрительных измерительных машин следуют следующему графику:


Модель		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
Размер ((мм) ((L*W*H)		500*540*930	600*740*980	700*840*980	800*940*980
Диапазон измерений (мм) ((X*Y*Z)		200*100*150	300*200*200	400*300*200	500*400*200
Точность измерения (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Повторяемость (μm)		2.5	2.5	2.5	3
Масса (кг)		140 кг	190 кг	240 кг	290 кг
Изображение и измерение	СКД	200 мм (можно поднять в соответствии с требованиями клиентов)

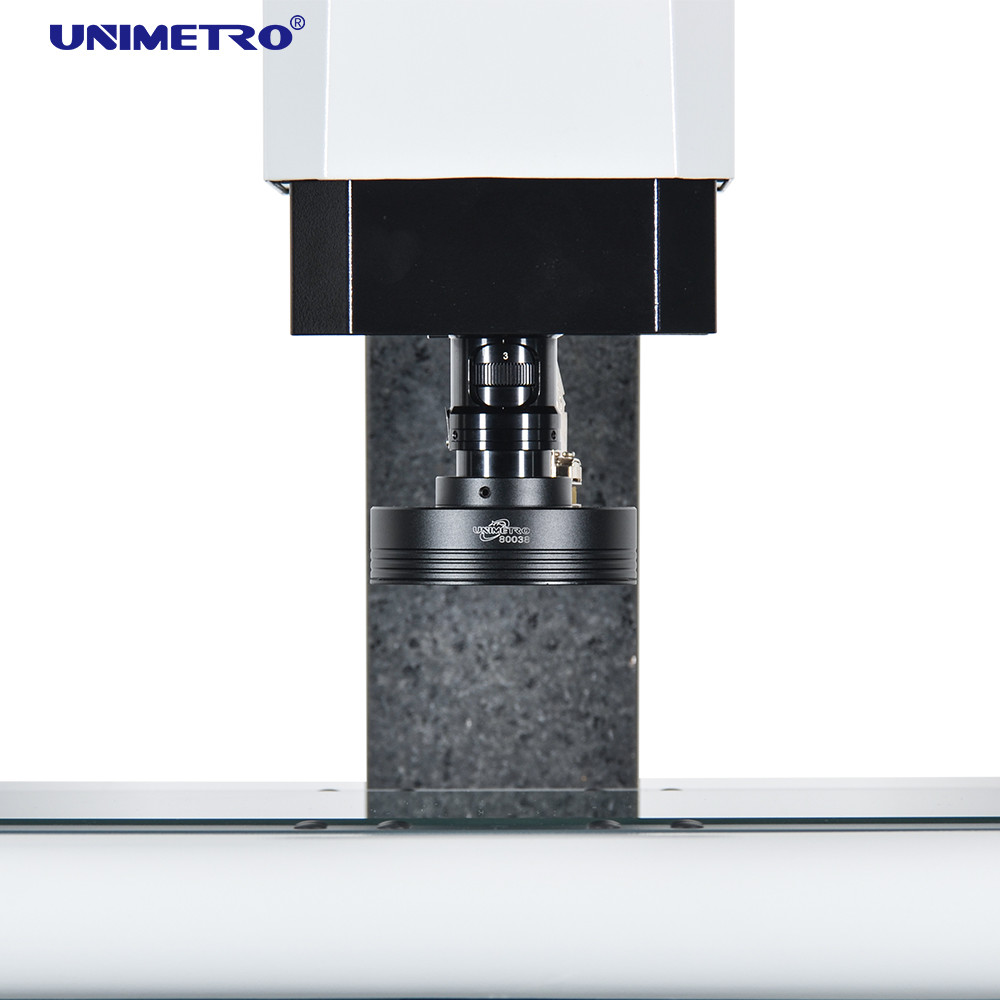

	Очки	Ручная зумовая линза 0.7-4.5X/Авто зумовая линза 1-10X
	Увеличение	18-195X (только для справки. При разных камерах и объективах увеличение будет отличаться.)
	Поле зрения	8.1~1.3 мм
	Рабочее расстояние	108 мм
Разрешение линейного масштаба		0.5 мкм ((0,1 мкм для опции))
Система привода		Ручное управление по оси X, Y, управление по оси Z с закрытым циклом и функция AUTU FOCUS доступна

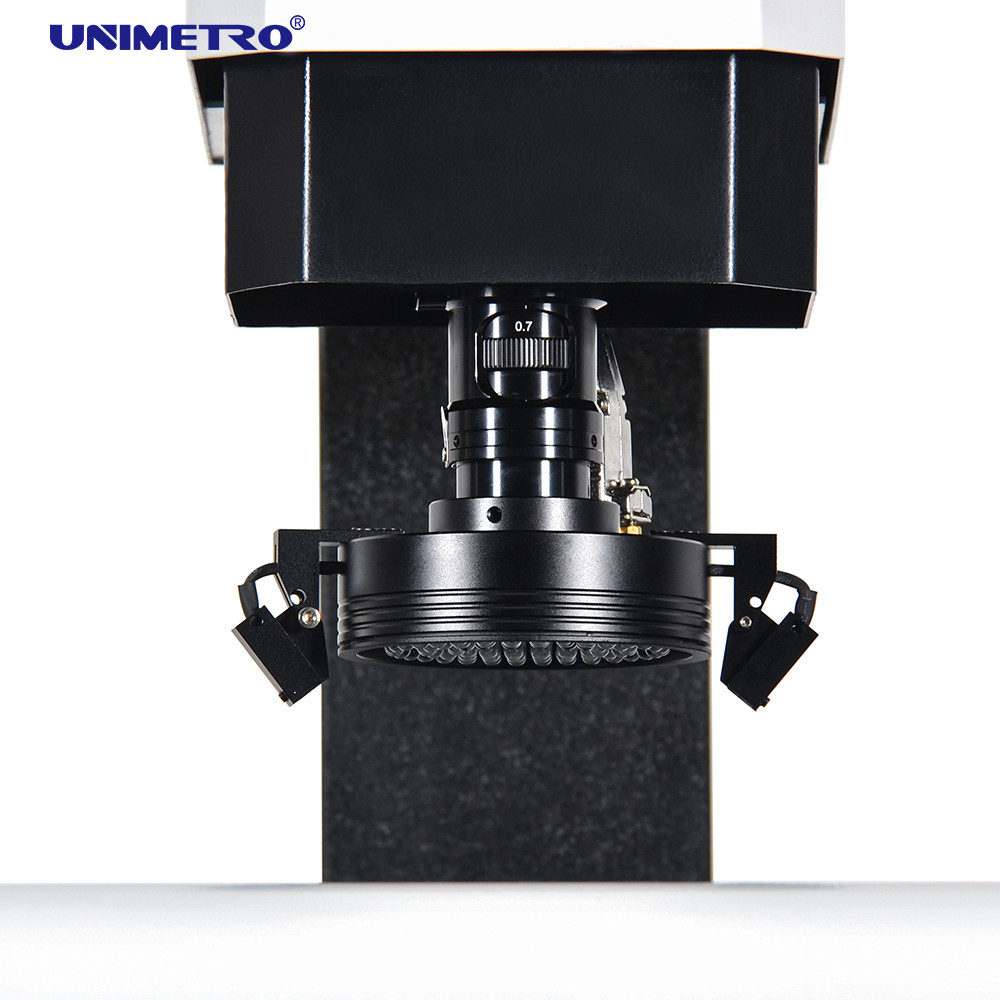

Освещение		Программируемый 4-секционный светодиодный кольцевой поверхностный свет, параллельный светодиодный контурный свет, 8-секционный светодиодный кольцевой свет, коаксиальный, по желанию
