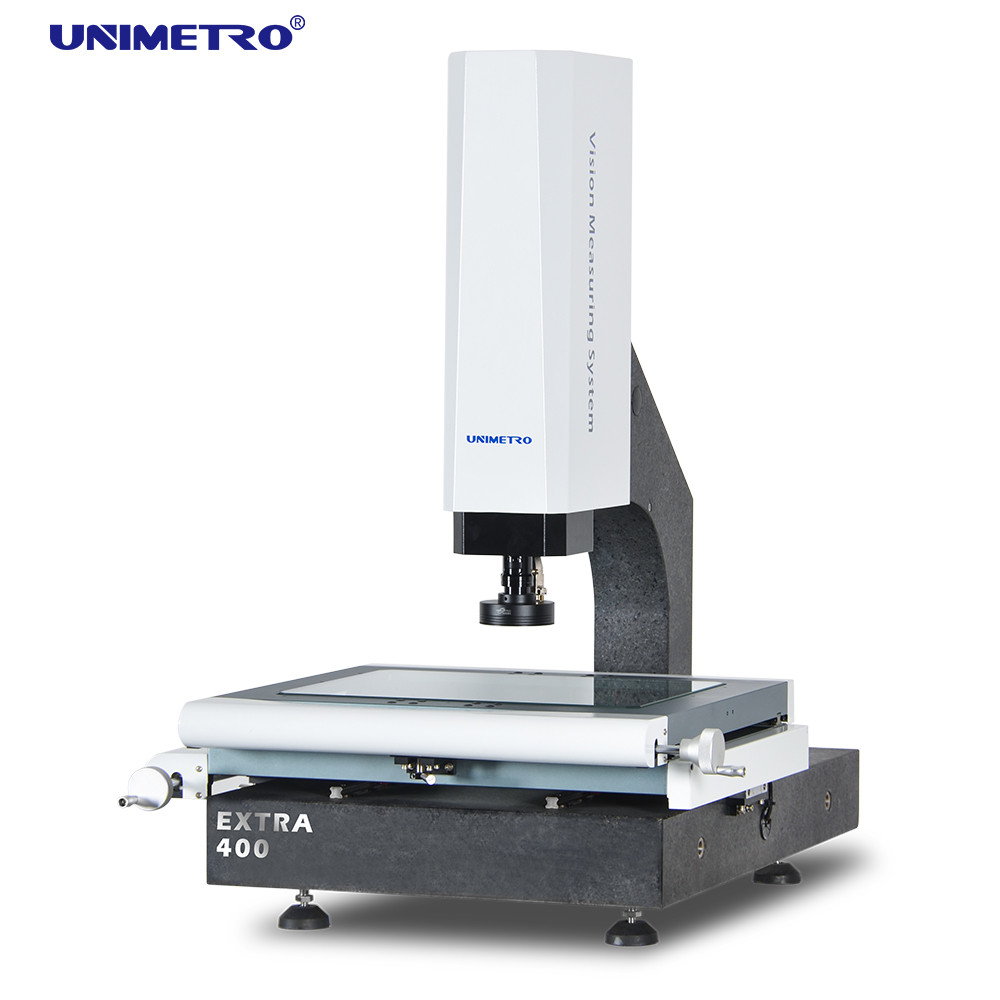

Z-ось с автоматически фокусируемыми системами измерения зрения VMS
Описание
Полуавтоматическая измерительная машина зрения серии EXTRA предоставляет клиентам функции измерения и пользовательский опыт, выходящие за рамки обычных продуктов.стандартная конфигурация ручного импульсного генератора для тонкого управления и тонкой настройки движения оси Z, с функцией автоматической фокусировки изображения, ваша эффективность измерений и пользовательский опыт значительно улучшены.
Параметры
| Модель |
EXTRA 200 |
EXTRA 300 |
EXTRA 400 |
EXTRA 500 |
| Размер ((мм) ((L*W*H) |
500*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Диапазон измерений (мм) ((X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Точность измерения (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Повторяемость (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Масса (кг) |
140 кг |
190 кг |
240 кг |
290 кг |
| Изображение и измерение |
СКД |
200 мм (можно поднять в соответствии с требованиями клиентов) |
| Очки |

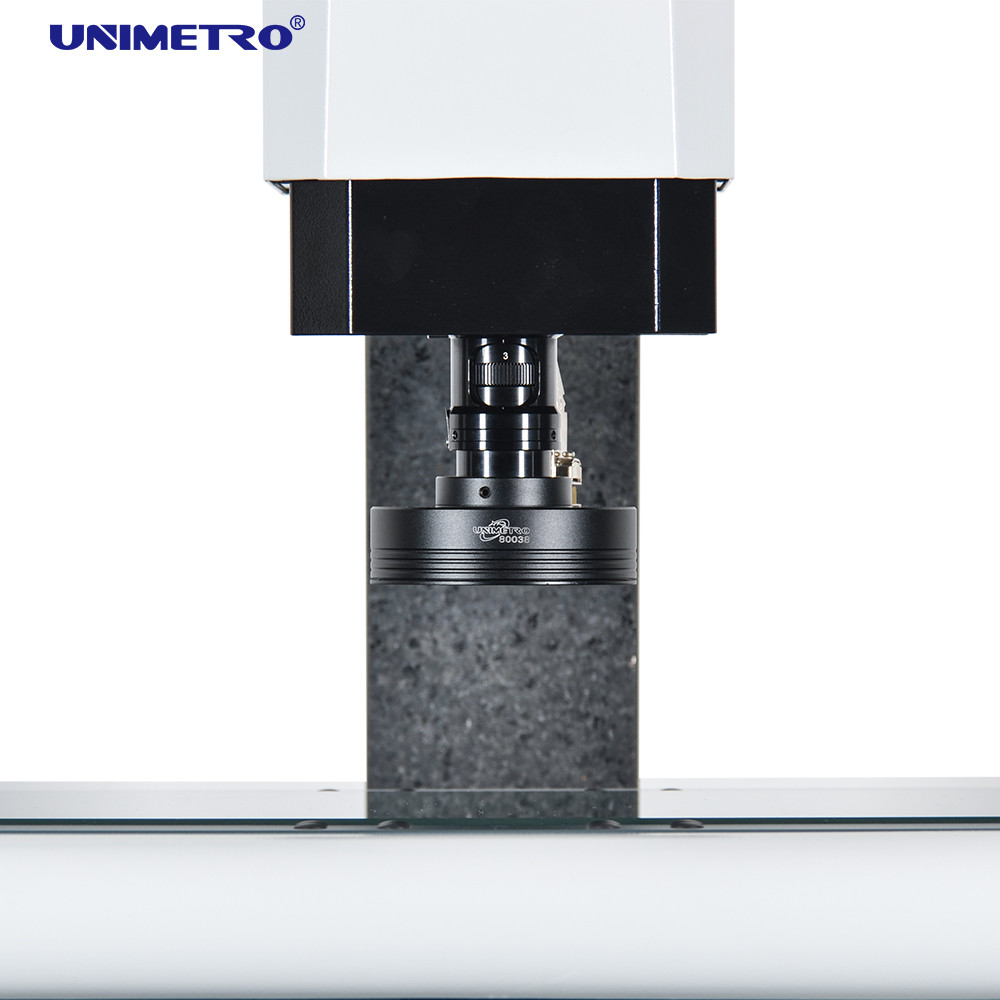

Ручная зумовая линза 0.7-4.5X/Авто зумовая линза 1-10X |
| Увеличение |
18-195X (только для справки. При разных камерах и объективах увеличение будет отличаться.) |
| Поле зрения |
8.1~1.3 мм |
| Рабочее расстояние |
108 мм |
| Разрешение линейного масштаба |
0.5 мкм ((0,1 мкм для опции)) |
| Система привода |
Ручное управление по оси X, Y, управление по оси Z с закрытым циклом и функция AUTU FOCUS доступна |
| Освещение |
Программируемый 4-секционный светодиодный кольцевой поверхностный свет, параллельный светодиодный контурный свет, 8-секционный светодиодный кольцевой свет, коаксиальный, по желанию |
Особенности
◆Подробный контроль качества
1- основание и колонна из гранита, отличная устойчивость;
2. алюминиевая рабочая ступень, сделать управление движением быстро реагирующим и гибким;
3. Рабочий этап с твердой окислительной поверхностью обработки анти-ограбления;
4. стандарт с точным линейным руководством, шрубом для шлифования шаров и сервомотором переменного тока и т.д., чтобы обеспечить точность и стабильность системы движения;
5Интегрированная система управления, встроенная с управлением движением, и все сигналы управления, как освещение и линейные скалы чтения, обеспечивает производительность машины является чрезвычайно стабильным.
◆Конфигурация высокой производительности
1. X, Y двухосновое ручное управление для достижения точного позиционирования;
2. Z-ось принимает высокоточное линейное руководство и сервомоторную систему управления, чтобы реализовать автоматическое фокусирование, устранить ошибку искусственного фокусирования,и улучшить точность измерений и стабильность;
3.0.5um высокоточный линейный линейник и точный рабочий стол гарантируют точность машины ≤ 2,5 + L / 100um;
4Для обеспечения обратной ошибки рабочего стола в пределах 2um используется высокоточный беззубный полированный стержень и быстро движущееся блокировочное устройство;
5Промышленный цветный ЦКД с высоким разрешением обеспечивает четкое качество изображения без искажений и удовлетворяет потребностям четкого наблюдения и точного измерения;
6. 0,7-4,5x HD зум ручной электронный сигнал обратной связи зум объектив, программное обеспечение может быстро и автоматически определить увеличение и выполнить соответствующее действие зума,упрощение этапов измерения;
◆Эффективное программное обеспечение для измерений
1Машина измерения зрения серии EXTRA совместима с несколькими вариантами мощного программного обеспечения измерения.может измерять геометрические элементы, такие как точки, круги, линии, углы, углы и т. д., а также такие размеры, как расстояние, округлость, прямота, концентричность и т. д.
2Простой и понятный интерфейс работы делает измерения более простыми и эффективными;
3. Ввод и сравнение CAD файлов, простой выход отчетов о измерениях и анализ SPC данных результатов измерений
◆Гибкая расширяемость
1. CMM дополнительной серии совместим с серией зондов Renishaw (необязательно), и пользователи могут легко реализовать двумерные и трехмерные функции измерения на одной машине.Программное обеспечение может рассчитать смещение между оптической линзой и сенсорным зондом, чтобы убедиться, что все результаты измерений в одной системе координат.
2Результаты измерений могут быть выведены в 3D-графику для применения обратной инженерии.
3Различные бесконтактные датчики и система быстрой фиксации могут быть выбраны для удовлетворения различных требований к измерениям различных клиентов
4Зеленый контурный свет может быть выбран, чтобы сделать его более гибким и мощным для различных частей различных материалов или форм и обеспечить более мощные приложения для измерений.
