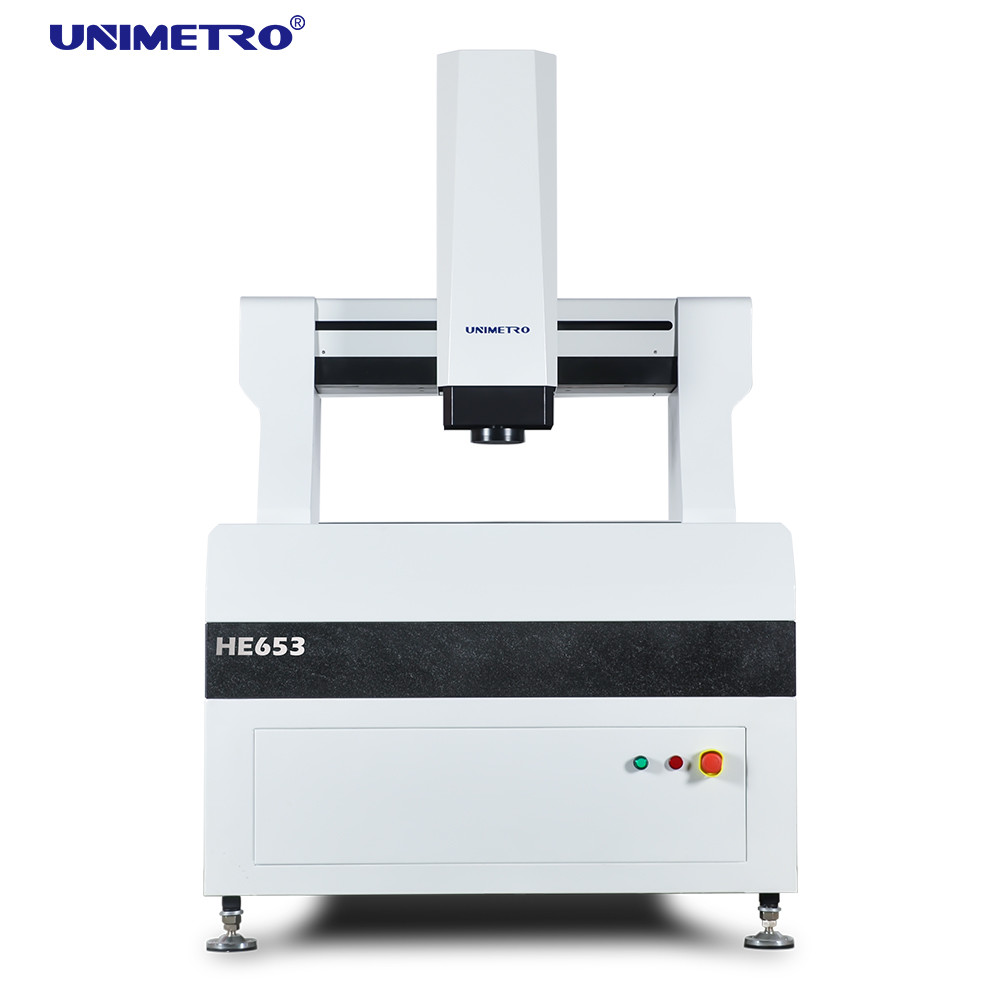

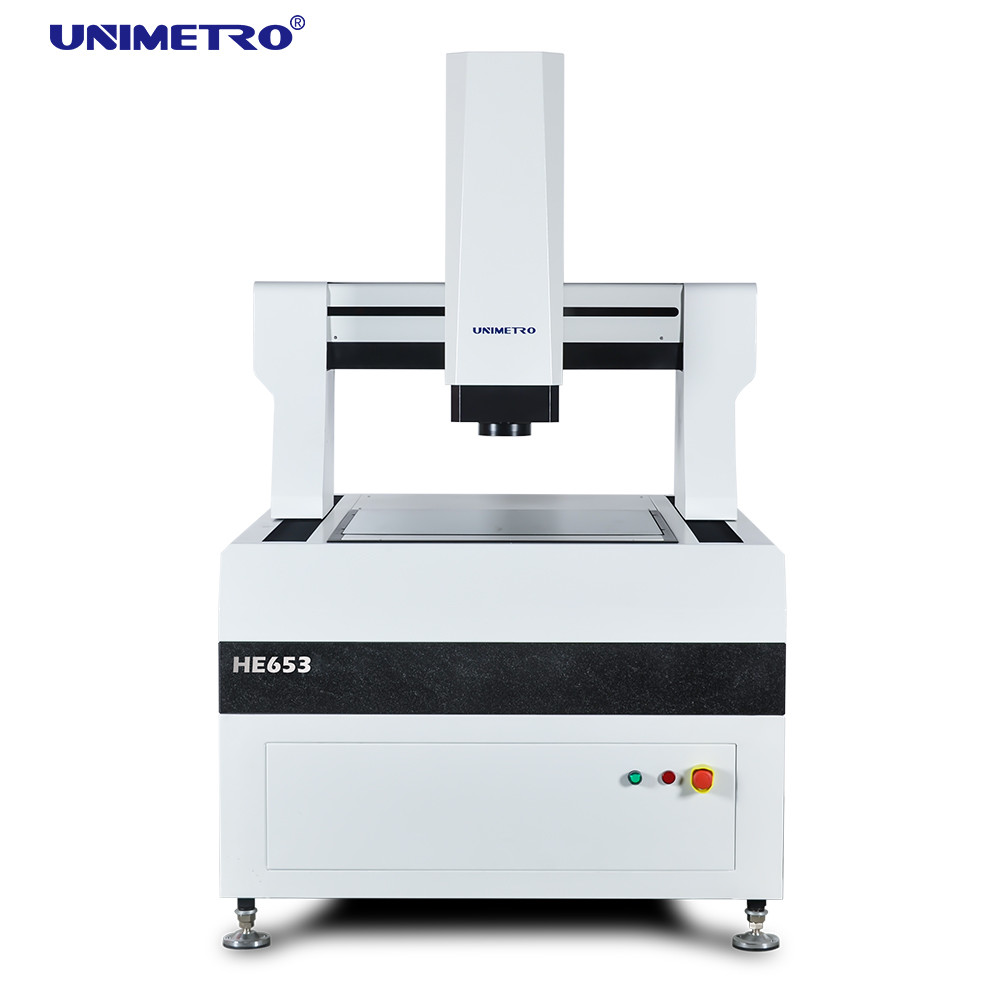

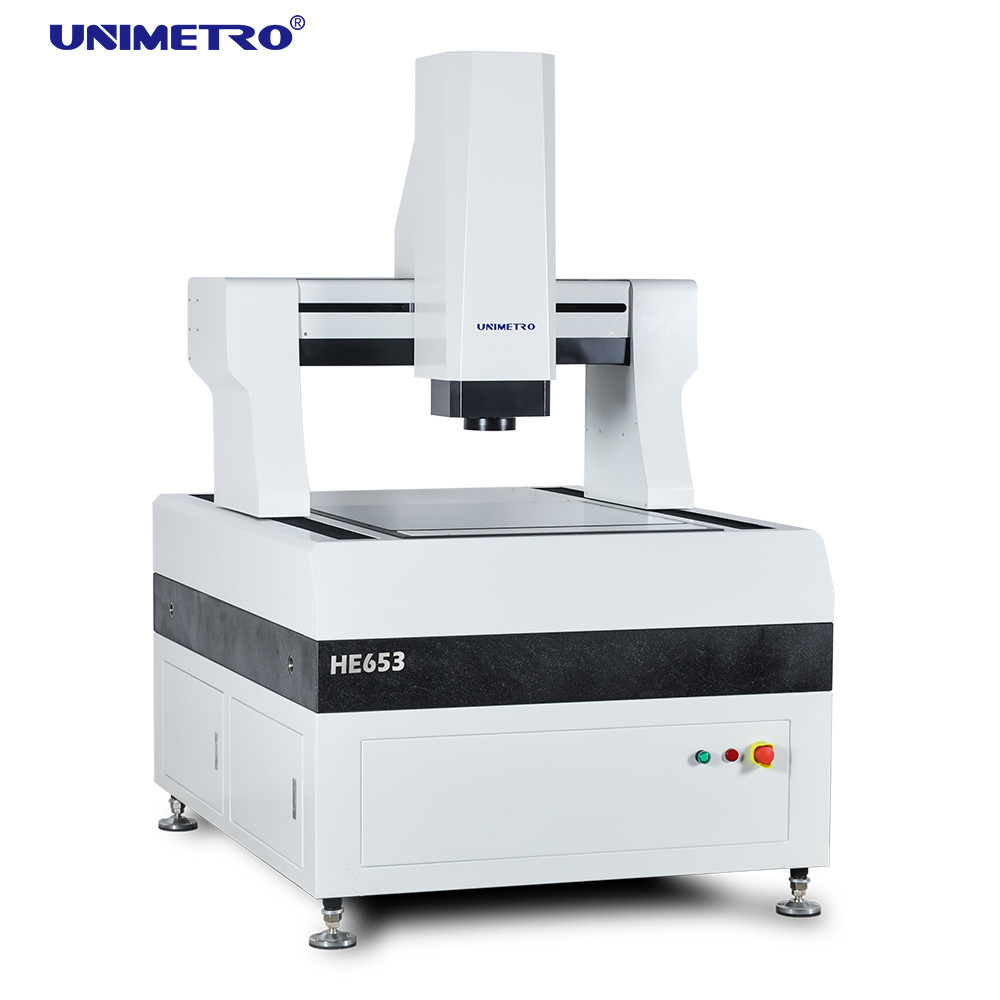

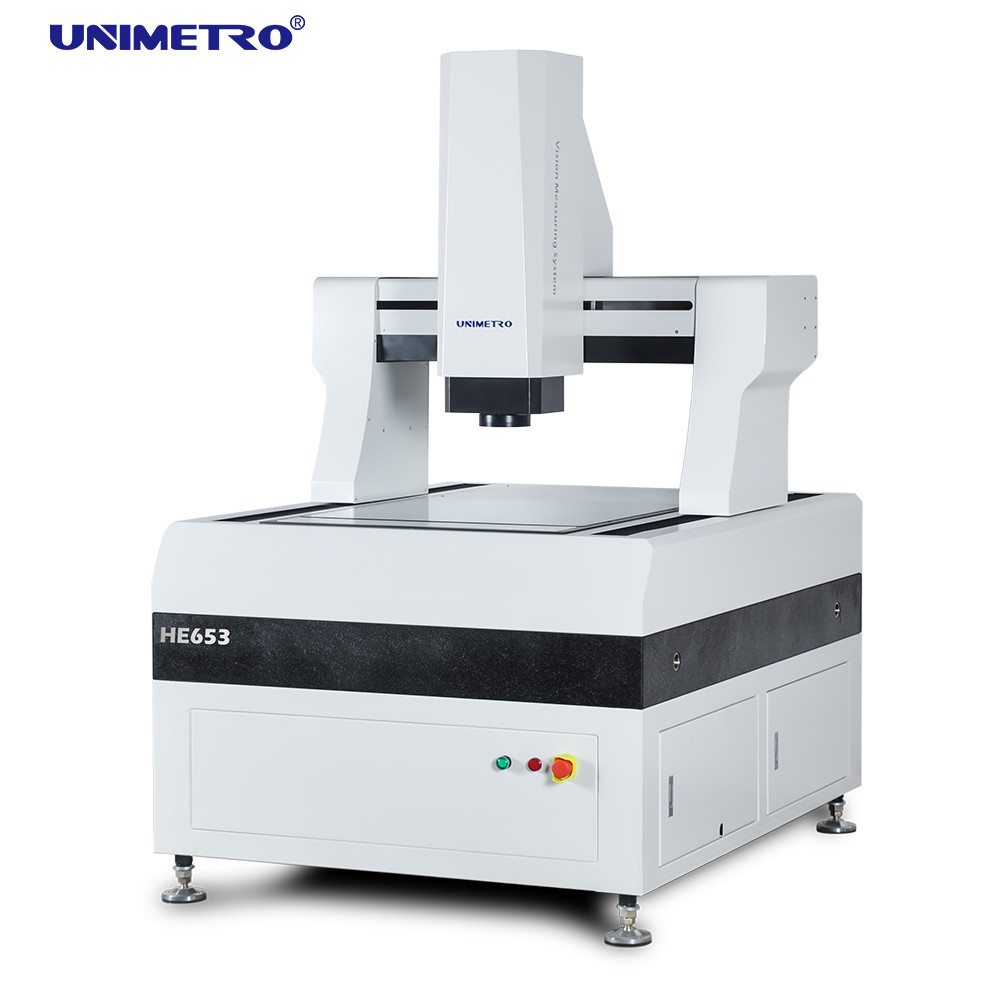

Автоматическая машина для визуального измерения печатных плат с сенсорным датчиком (HE652)

Полностью автоматическая машина для визуального измерения печатных плат с контактным датчиком

Высокоточные системы визуального измерения серии HE портального типа сочетают в себе высокую точность и эффективность, обеспечивая высокоскоростное измерение геометрических элементов различных типов деталей. Серия HE широко используется в различных отраслях промышленности и для таких продуктов, как печатные платы, ламинат с медным покрытием, стеклянные подложки, ЖК-модули, изоляционные материалы и т. д.

В процессе проектирования серии HE используется анализ методом конечных элементов, что обеспечивает высокую жесткость и точную механическую структуру. Основание станка выполнено в виде закрытой рамы мостового типа, что просто и обеспечивает высокую грузоподъемность и наилучшие характеристики движения.

Особенности машины для визуального измерения печатных плат:

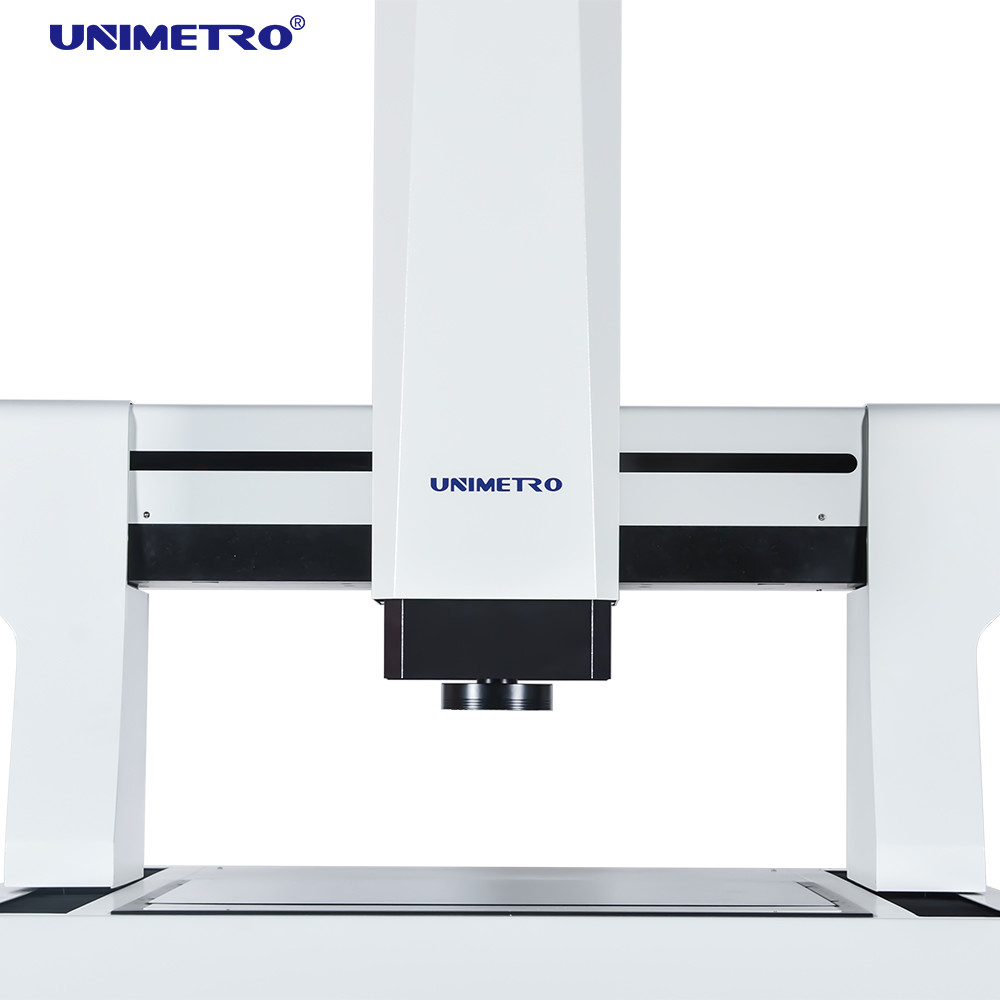

>> Подвижная портальная конструкция, при измерении заготовка фиксируется;
>> Четырехосное ЧПУ с полностью автоматическим замкнутым контуром, полностью автоматическое измерение;
>> Гранитное основание и балка 000 класса, стабильные и надежные;
>> Открытая решетчатая линейка с разрешением 0,1 мкм, высокая точность и хорошая стабильность;
>> Прецизионная линейная направляющая, шарико-винтовая передача шлифовального класса и серводвигатель переменного тока Panasonic обеспечивают стабильность позиционирования системы движения станка;
>> Цветная камера высокого разрешения для соответствия требованиям четкого наблюдения и стабильного измерения;
>> 6,5-кратный объектив с непрерывным автоматическим зумом, точный автоматический зум, достаточно одной пиксельной коррекции;
>> Программируемый 5-кольцевой 8-зонный светодиодный поверхностный источник света и система передачи параллельного светодиодного контурного источника света могут интеллектуально регулировать яркость на 256 уровней;
>> Импортный контактный датчик настроен для реализации 3D-измерения;
>> В стандартной комплектации предоставляется автоматическое программное обеспечение для измерения изображений Immeasuring4.2 с независимыми правами собственности, которое является мощным и простым в использовании;

Наша машина для визуального измерения печатных плат имеет мощное программное обеспечение для поддержки.

►С помощью программного обеспечения для составных измерений External-Array RationalVue серия ULTRA способна предложить мощную функцию составных 2D/3D-измерений;

►Простой и понятный интерфейс управления делает измерения более простыми и эффективными;

► Автоматическая программа измерения может быть настроена для эффективного и быстрого выполнения пакетных измерений.

Подробная информация о нашей машине для визуального измерения печатных плат приведена в таблице ниже: Название продукта

Наши клиенты и агенты

FAQ

В1: Вы фабрика или торговая компания?
A1: Мы фабрика и даем вам самый быстрый ответ в течение 24 часов.
В2: На чем в основном специализируется ваша компания?
A2: Мы в основном производим машины для визуальных измерений, координатно-измерительные машины, приспособления CMM&VMM и т. д.
В3: Как выбрать подходящую спецификацию?
A3: Как только вы сообщите нам разновидность и размер продукта, который необходимо измерить, наша профессиональная команда посоветует вам измерительный прибор подходящих характеристик.
В4: Принимаете ли вы индивидуальное обслуживание?
A4: Конечно! Мы можем предоставить не только типовые станки, но и станки, адаптированные к потребностям заказчика.
В5: Каков ваш гарантийный срок?
A5: Гарантийный срок на нашу продукцию составляет 1 год. Качество нашей продукции очень стабильно, и мы много
улучшили  много хрупких деталей. Вы можете быть уверены в качестве нашей продукции.
