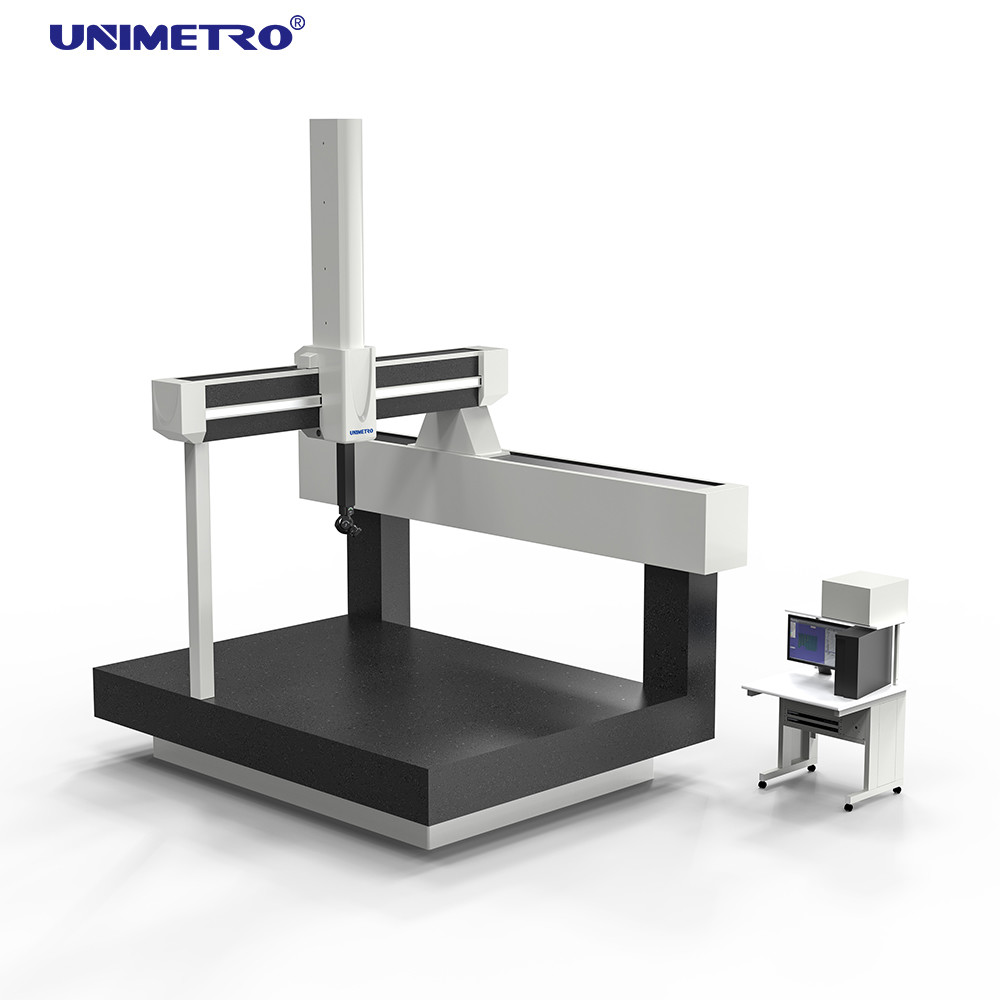

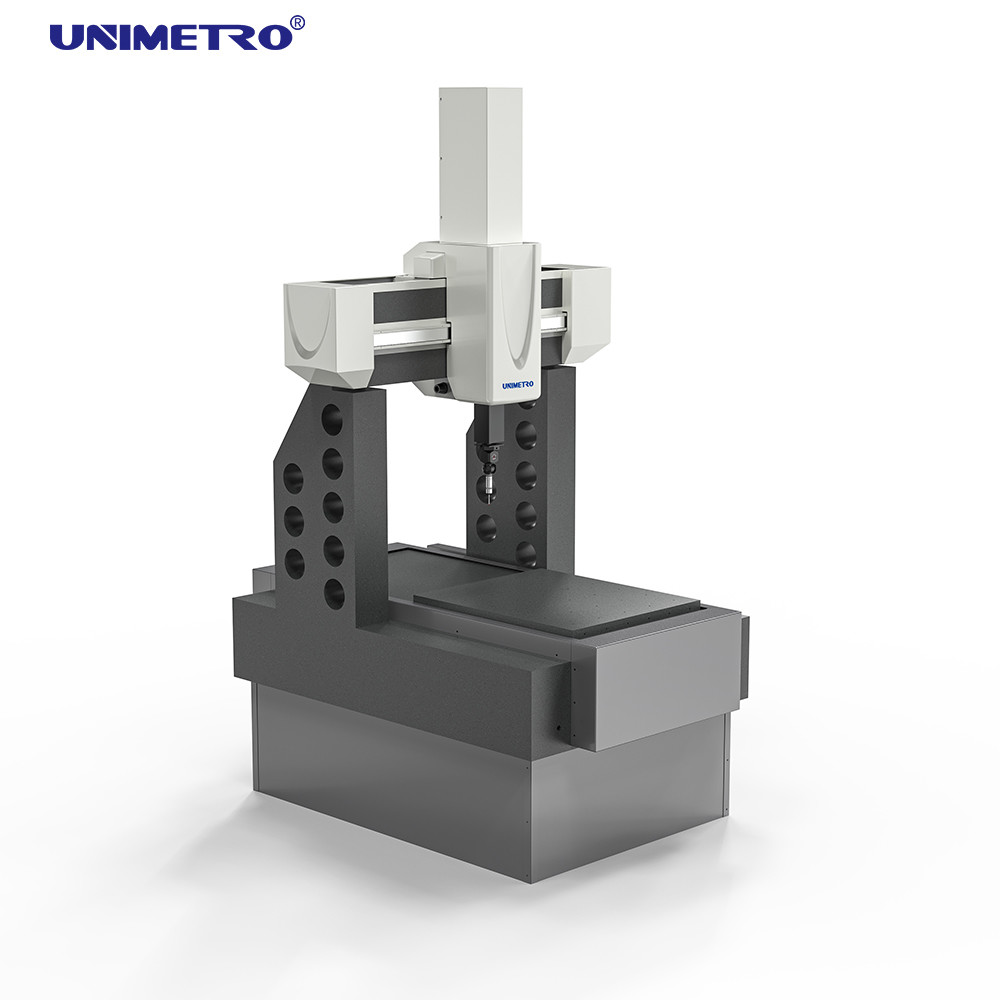

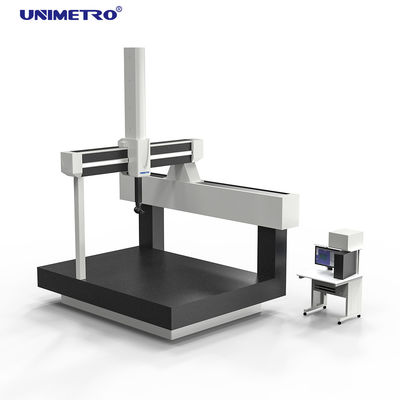

3D-координатно-измерительная машина с керамической балочной конструкцией для повышения точности
Керамическая координатно-измерительная машина конструкции 3Д луча с более высокой точностью
Обзор продукта
Координатно-измерительная машина серии Neon имеет инновационную керамическую конструкцию для достижения сверхточного сканирования и обнаружения. Особенно подходит для применения высокоточных продуктов в электронике, автомобилестроении и аэрокосмической отрасли. Эта уникальная трехкоординатная измерительная машина может быть оснащена несколькими трехкоординатными датчиками.
Технические параметры
| Название продукта |
Диапазон перемещения (мм) |
Точность (мкм) |
| Тип координатно-измерительная машина КММ на портале для осмотра автомобиля |
Ось X: 600-1000
Ось Y: 600
Ось Z: 600 |
МПЭе: 0,9+л/350 мкм
МПД: 0,9 мкм |
Ось X: 800-1500
Ось Y: 800
Ось Z: 700 |
- |
Ось X: 1000-3000
Ось Y: 1000
Ось Z: 800 |
- |
Ось X: 1500-4000
Ось Y: 1200
Ось Z: 1000 |
- |
Система программного обеспечения
Измерительное ПО:Расширенная версия Rational-DMIS (CAD)
Руководство:Руководство+диск
Система управления и система датчиков
Система управления:Включает джойстик, систему управления RENISHAW, джойстик MCU.
Набор зондов:RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...
Стилус зонда:RENISHAW M2 Щуп M3
Типичные применения
- Детали автомобильного двигателя и коробки передач
- Авиационные лопасти, двигатели и детали самолетов
- Общее точное машиностроение
- Фармацевтическое производство
Ключевые особенности
Рабочая платформа
Высококачественная гранитная платформа, точная направляющая типа «ласточкин хвост»
Гранитная рабочая платформа служит основой машины, качество которой напрямую влияет на общую производительность. Платформа изготовлена из гранитного материала в сочетании с точными направляющими типа «ласточкин хвост», что эффективно снижает вибрацию машины и повышает общую производительность.
Трехосная направляющая
Полностью закрытый, керамическая балка, шпиндель
Обе оси X и Z имеют керамическую конструкцию, обеспечивающую устойчивость к ржавчине, отличную жесткость, меньший коэффициент теплового расширения и более высокую точность.
Базовый кронштейн
Двойной пассивный механизм демпфирования
Координатно-измерительные машины обычно используются на производственных предприятиях, где вибрация от близлежащего оборудования или транспортных средств может существенно повлиять на точность. Хотя создание сейсмостойких фундаментов является базовым решением, оно требует дополнительных затрат и сложностей. Наш трехкоординатный кронштейн включает в себя двойную пассивную демпфирующую структуру для предотвращения воздействия низкочастотной вибрации, обеспечивая точность измерений и одновременно уменьшая необходимость в обширных мероприятиях по сейсмостойкости фундамента.
Программное обеспечение
Rational-DMIS — это недавно разработанный пакет программного обеспечения для крупномасштабных интегрированных 3D-измерений. При разработке программного обеспечения учитываются как потребности новичков в простоте обучения и использования, так и функциональные требования опытных пользователей. Что еще более важно, он представляет собой модель стандартизации программного обеспечения для измерения КИМ.
Программы Rational DMIS разрабатываются с использованием полного и собственного ядра DMIS до версии 5.0 DMIS, которая фундаментально отличается от так называемой «поддержки DMIS» (где ядро не является DMIS). Широко признано, что DMIS стал стандартом ISO (ISO 22093:2003).
Изображения продуктов
Наши клиенты и агенты
Часто задаваемые вопросы
В1: вы фабрика или торговая компания?
A1: Мы являемся фабрикой и даем ответы в течение 24 часов.
В2: Что в основном производит ваша компания?
A2: В основном мы производим видеоизмерительные машины, координатно-измерительные машины, приспособления для КИМ и ВММ и сопутствующее оборудование.
В3: Как выбрать подходящую спецификацию?
A3: Просто сообщите нам о разнообразии и размере измеряемых продуктов, и наша профессиональная команда порекомендует измерительные инструменты с подходящими характеристиками.
В4: принимаете ли вы индивидуальное обслуживание?
А4: Абсолютно! Мы предоставляем как стандартные машины, так и индивидуальные решения, адаптированные к требованиям клиентов.
В5: какой у вас гарантийный срок?
A5: гарантийный срок нашей продукции составляет 1 год. Качество нашей продукции очень стабильное, и мы внесли значительные улучшения в хрупкие детали. Вы можете быть уверены в качестве нашей продукции.
