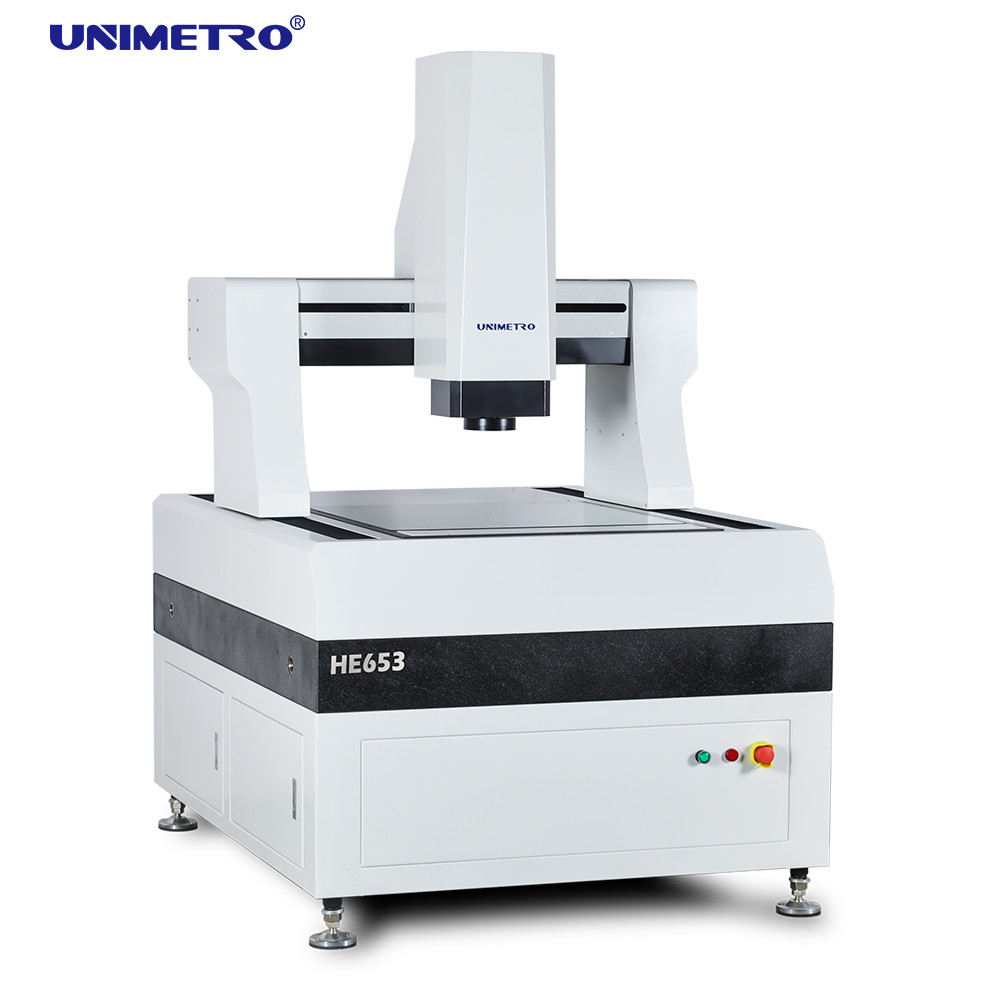

Система измерения зрения с высоким разрешением с подвижной конструкцией гантри

Полностью автоматическая система технического зрения для измерительного сенсорного датчика, большая измерительная машина технического зрения

Высокоточные системы визуального измерения портального типа серии HE сочетают в себе высокую точность и высокую эффективность, обеспечивают высокоскоростное измерение геометрических элементов различных типов деталей. Серия HE широко используется в различных отраслях и продуктах, таких как печатные платы, ламинат с медным покрытием, матовое стекло, ЖК-модули, изоляционные материалы и т. д.

Анализ конечных элементов используется в процессе проектирования серии HE, что обеспечивает высокую жесткость и точную механическую конструкцию. В основе машины используется конструкция подвижного мостового типа с закрытой рамой, которая проста и обеспечивает высокую нагрузочную способность и наилучшие характеристики движения.

Характеристики продукта

Особенности большой машины для измерения зрения:
>> Подвижная портальная конструкция и заготовка фиксируются при измерении;
>> Четырехосное полностью автоматическое управление с ЧПУ с обратной связью, полностью автоматическое измерение;
>> Основание и балка из гранита марки 000, стабильная и надежная;
>> Линейка с открытой решеткой с разрешением 0,1 мкм, высокая точность и хорошая стабильность;
>> Прецизионная линейная направляющая, шариковый винт шлифовального качества и серводвигатель переменного тока Panasonic обеспечивают стабильность точности позиционирования системы движения машины;
>> Цветная камера высокого разрешения, отвечающая требованиям четкого наблюдения и стабильных измерений;
>> 6,5-кратный непрерывный автоматический зум, точный автоматический зум, достаточно коррекции одного пикселя;
>> Программируемый 5-кольцевой 8-зонный светодиодный поверхностный источник света и система контурных светодиодных источников света с параллельной передачей могут осуществлять интеллектуальную регулировку яркости на 256 уровнях;
>> Импортированный контактный датчик настроен на выполнение трехмерных измерений;
>> Программное обеспечение для автоматического измерения изображений Immeasuring4.2 с независимыми правами собственности входит в стандартную комплектацию, оно является мощным и простым в использовании;

Функция программного обеспечения

Наша большая машина для измерения зрения имеет мощное программное обеспечение для поддержки.

▶Благодаря программному обеспечению для измерения композитных материалов RationalVue с внешним массивом серия ULTRA способна предложить мощные функции измерения композитных материалов в 2D/3D;

▶Простой и понятный интерфейс управления делает измерения более простыми и эффективными;

▶Программу автоматического измерения можно настроить для эффективного и быстрого выполнения измерений партии.

Параметры

Информация о компании

Наш клиент и агент

Часто задаваемые вопросы
В1: вы фабрика или торговая компания?
A1: Мы являемся фабрикой и даем вам самый быстрый ответ в течение 24 часов.
В2: Чем в основном занимается ваша компания?
A2: В основном мы производим измерительные машины Vision, координатно-измерительные машины, приспособления CMM и VMM и т. д.
В3: Как выбрать подходящую спецификацию?
A3: Если вы сообщите нам о разнообразии и размере измеряемого продукта, наша профессиональная команда посоветует вам измерительный прибор подходящих характеристик.
В4: принимаете ли вы индивидуальное обслуживание?
А4: Обязательно! Мы можем предоставить не только типовые машины, но и машины, адаптированные к потребностям клиента.
В5: какой у вас гарантийный срок?
A5: гарантийный срок нашей продукции составляет 1 год. Качество нашей продукции очень стабильное, и у нас есть значительно улучшены некоторые хрупкие детали. Вы можете быть уверены в качестве нашей продукции.
